“控制系统操作面板”是FANUC 0iM机床控制面板的一部分，“控制系统操作面板”又包括“界面切换按钮”、“数字键”、“字母键”、“输入键”、“取消键”、“替换键”、“删除键”、“复位”等等，主要用于零件程序的编辑，参数输入，MDI操作等。上节我们已经重点介绍了六个“界面切换按钮”，这次介绍一下“界面切换按钮”之外的“控制系统操作面板”上剩余的其它按键。工具/原料more斯沃数控仿真软件方法/步骤1/9分步阅读

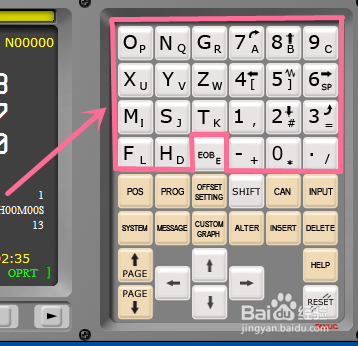

图片中白颜色的按键区是编辑、输入键区，被粉色线框圈起来的部分是“数字键”、“符号键”和“字母键”，用于输入数据到机床显示屏，编辑程序，录入参数等。

2/9

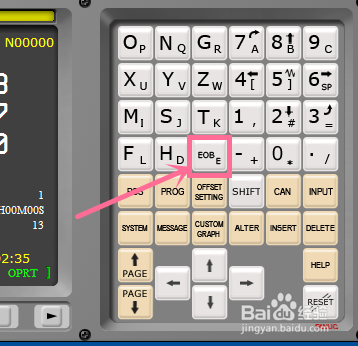

EOB（换行键）

编辑程序的时候，写完一个程序段需要换行时，需要输入一个结束符，就需要“EOB”换行键。

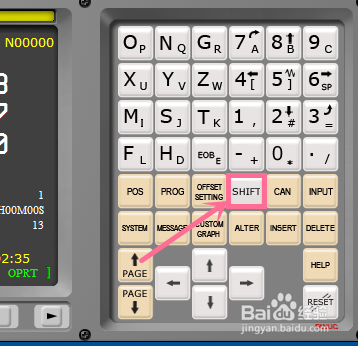

SHIFT（上档键）

输入字母D时，如果我们直接按H/D按钮，显示屏上会显示我们输入的是字母H。那么就需要先按“SHIFT”(上档键)，再按H/D按钮，此时显示屏上显示的就是字母D。

3/9

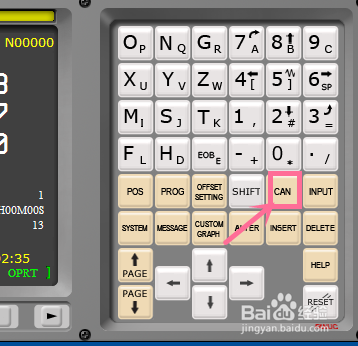

CAN（取消键）

在输入数据时，数据输至缓冲区，在尚未按INPUT或INSERT之前，想要取消缓冲区的数据，按“CAN”取消。

ALERT（替换键）

程序中如果想要把“X10改成Y20，有两种方法，一种是把X10删了，再把“Y20”输入程序中；另一种方法是，用光标选中“X10”,在缓冲区输入“Y20”,然后按“ALERT”键，就可以把“X10替换成Y20。

4/9

INPUT（输入键）

用于对参数的设置。

在”录入模式下“，输入数值，按”INPUT“输入键。

5/9

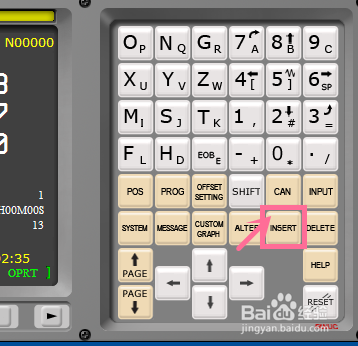

INSERT（插入，添加）

用于对程序的编辑。

在”编辑模式下“，输入数据，按”“INSERT”插入数据。

6/9

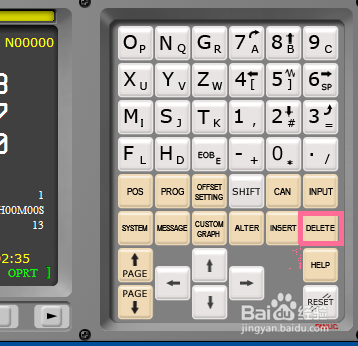

DELETE（删除键）

“CAN”是取消缓冲区的某个数据。“DELETE”是用于删除程序中的某个代码、字符、程序段或者是整个程序。

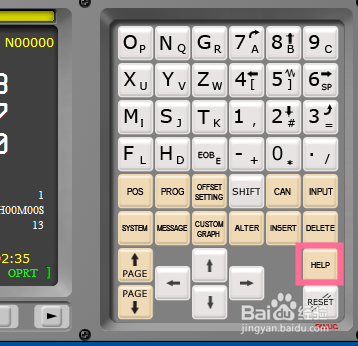

HELP（帮助键）

7/9

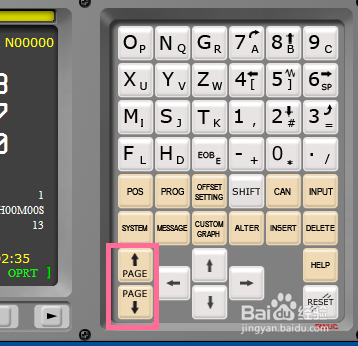

“上翻页”和“下翻页”键

机床显示区域的画面向前/向后变换页面。

8/9

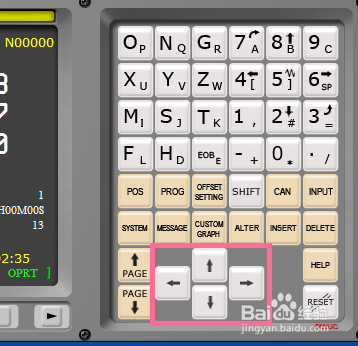

光标移动键

根据箭头指示，通过按不同箭头（向上、向下、向左、向右）的按键，光标向箭头指示的位置移动。

9/9

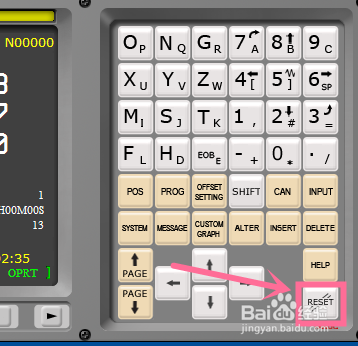

RESET （复位键）

按“RESET”键，可以复位CNC系统。例如：取消机床的报警、主轴发生故障需要复位、加工中途需要退出自动操作循环和中途需要退出数据的输入、输出过程等。

注意事项

如有错误之处，留言给我，感谢指正。
