多边形工具是AutoCAD软件中的重要工具之一，我们常常使用多边形工具来绘制各种多边形图案。那么，cad如何使用多边形工具呢？工具/原料moreAutoCAD2013方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
AUTOCAD多边形工具五边形六边形

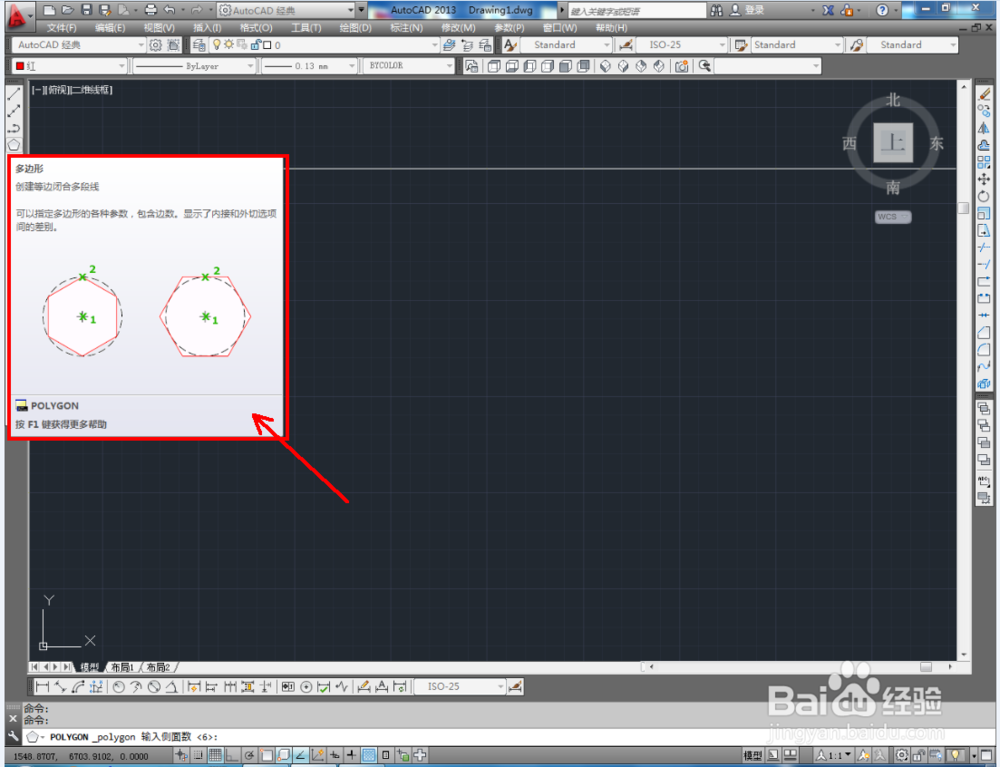

打开AutoCAD2013软件，调出特性栏，按图示设置好特性栏中的各个参数（如图所示）后，鼠标移动到【多边形工具】处，弹出多边形工具使用说明，阅读多边形的使用说明；

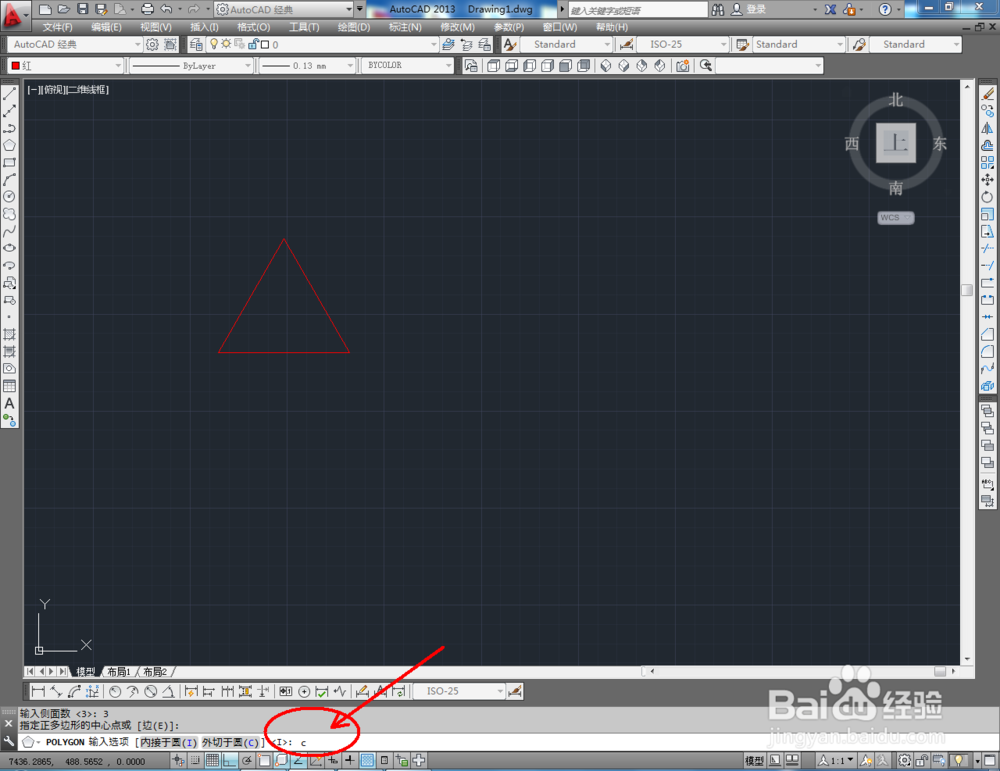

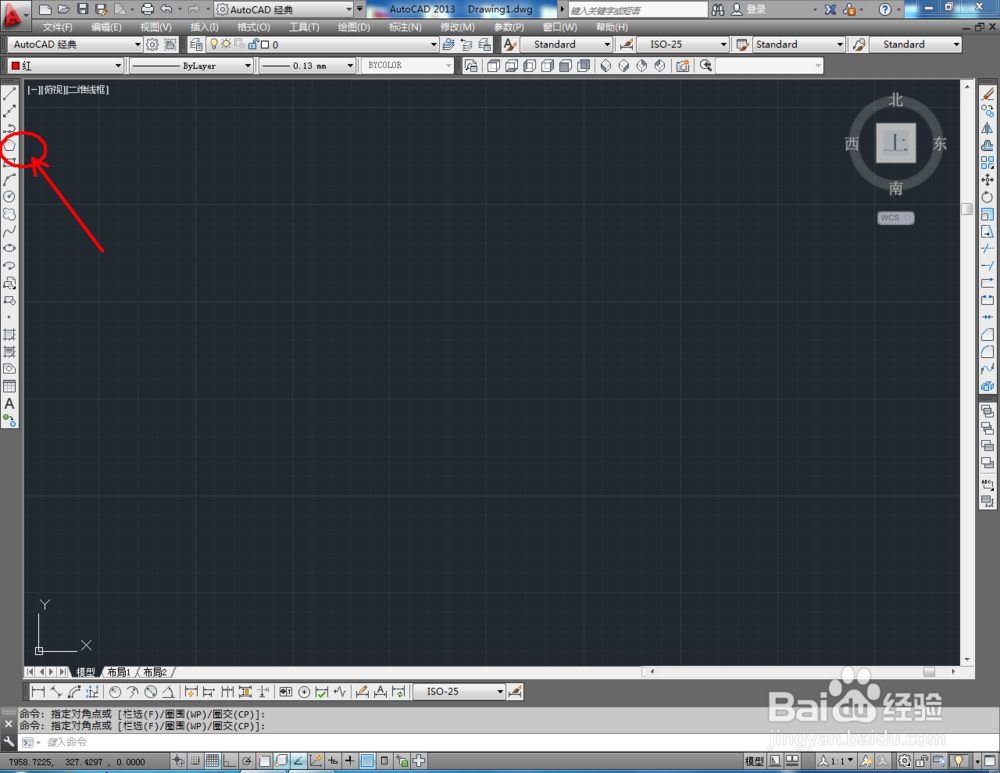

2/5点击【多边形工具】，在下方命令栏中输入边数：3后，按下空格键。输入命令：i，在作图区域绘制一个内接于圆的三边形；输入命令：C，绘制一个外切于圆的三边形（如图所示）；

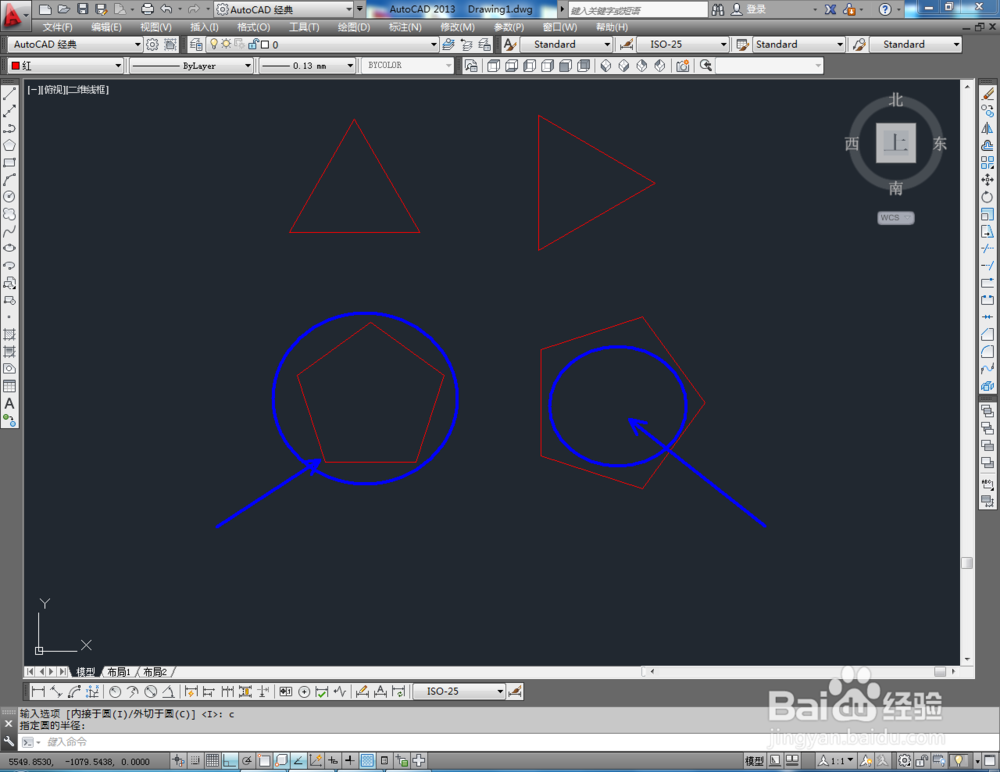

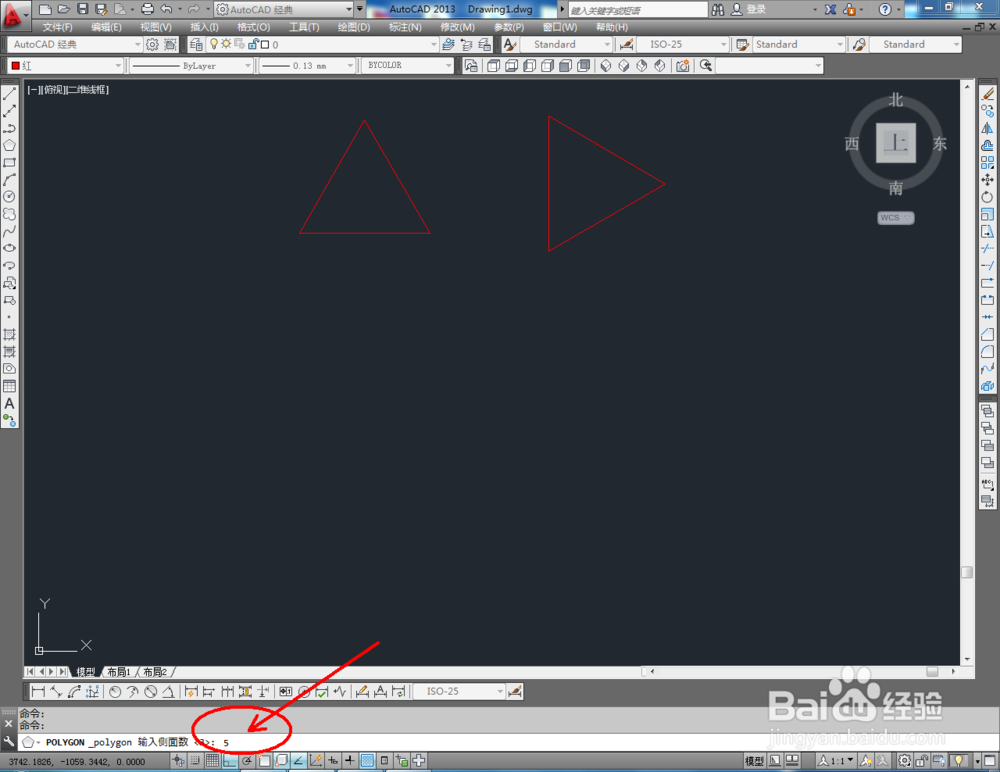

3/5点击【多边形工具】，在下方命令栏中输入边数：5后，按下空格键。输入命令：i，在作图区域绘制一个内接于圆的五边形；输入命令：C，绘制一个外切于圆的五边形（如图所示）；

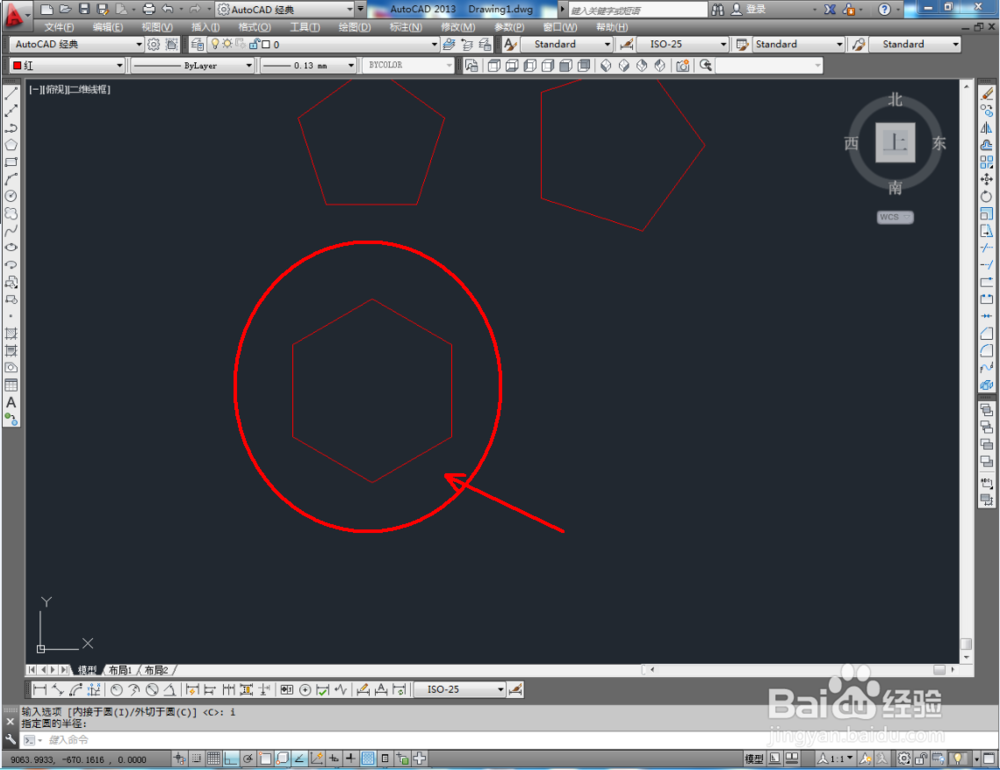

4/5点击【多边形工具】，在下方命令栏中输入边数：6后，按下空格键。输入命令：i，在作图区域绘制一个内接于圆的六边形；输入命令：C，绘制一个外切于圆的六边形（如图所示）；

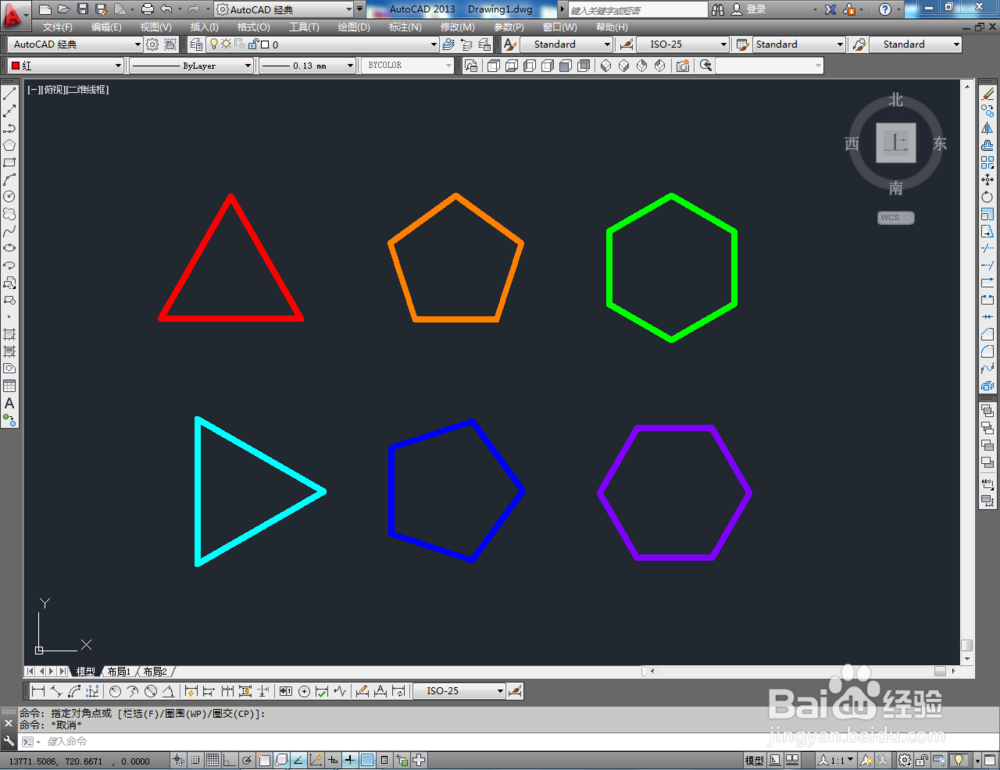

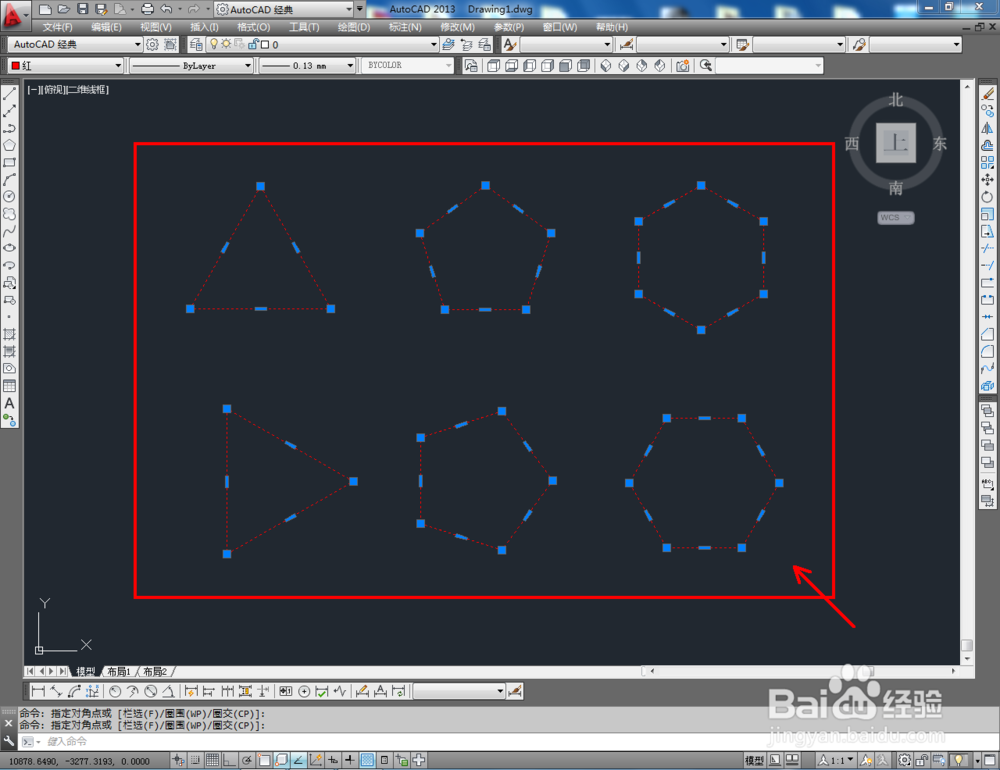

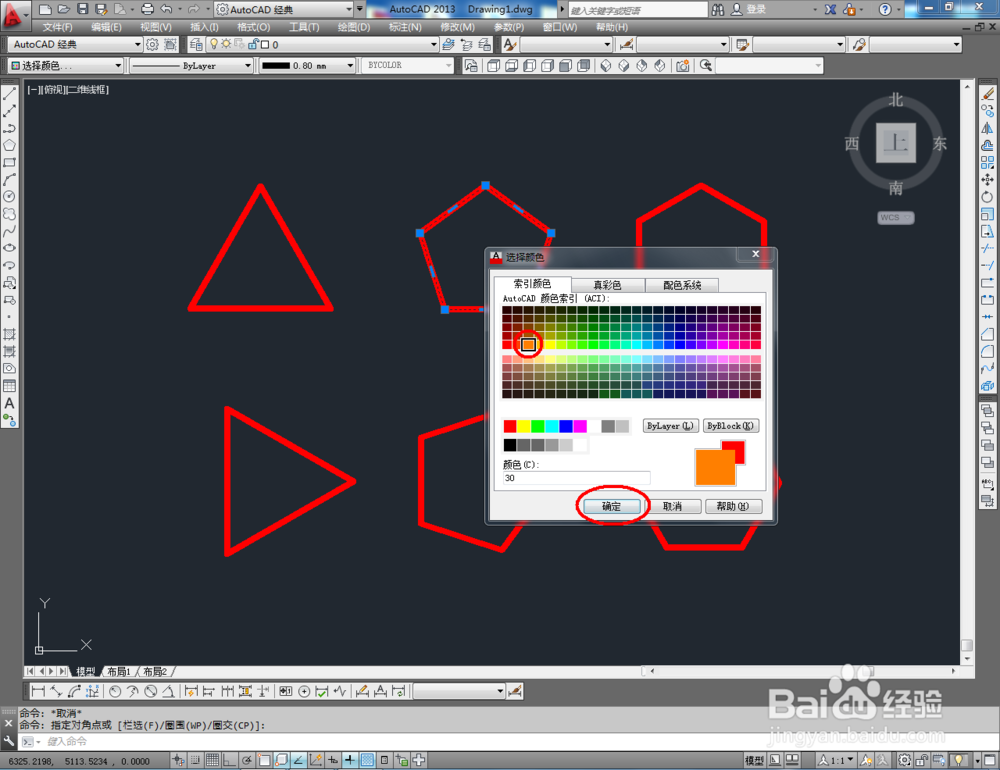

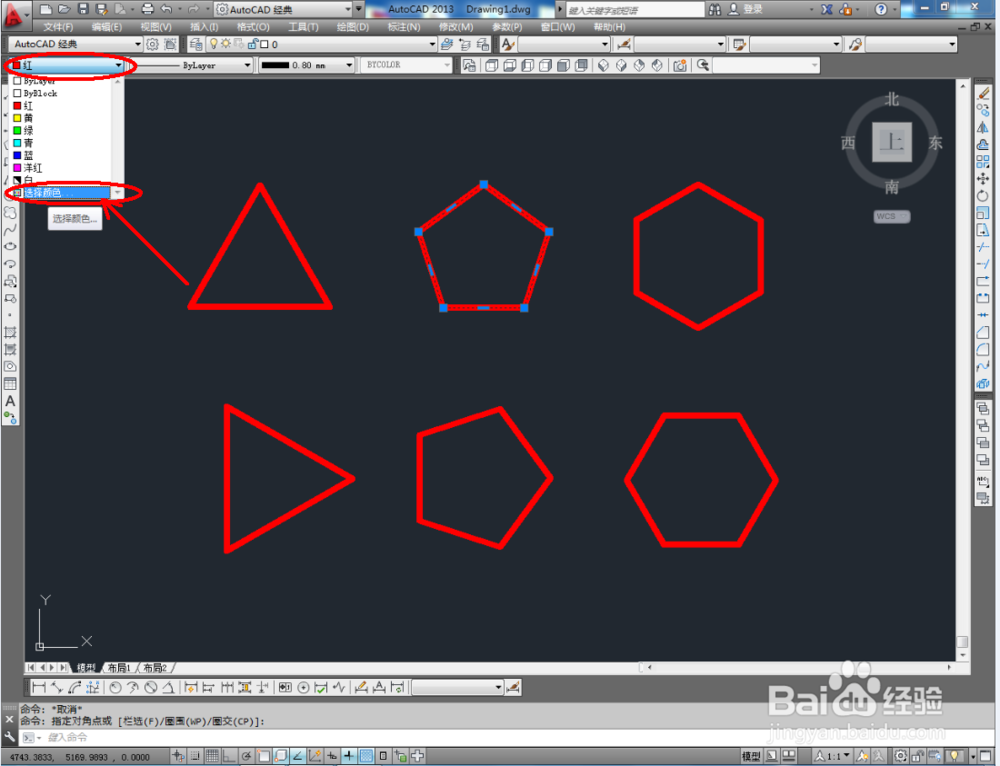

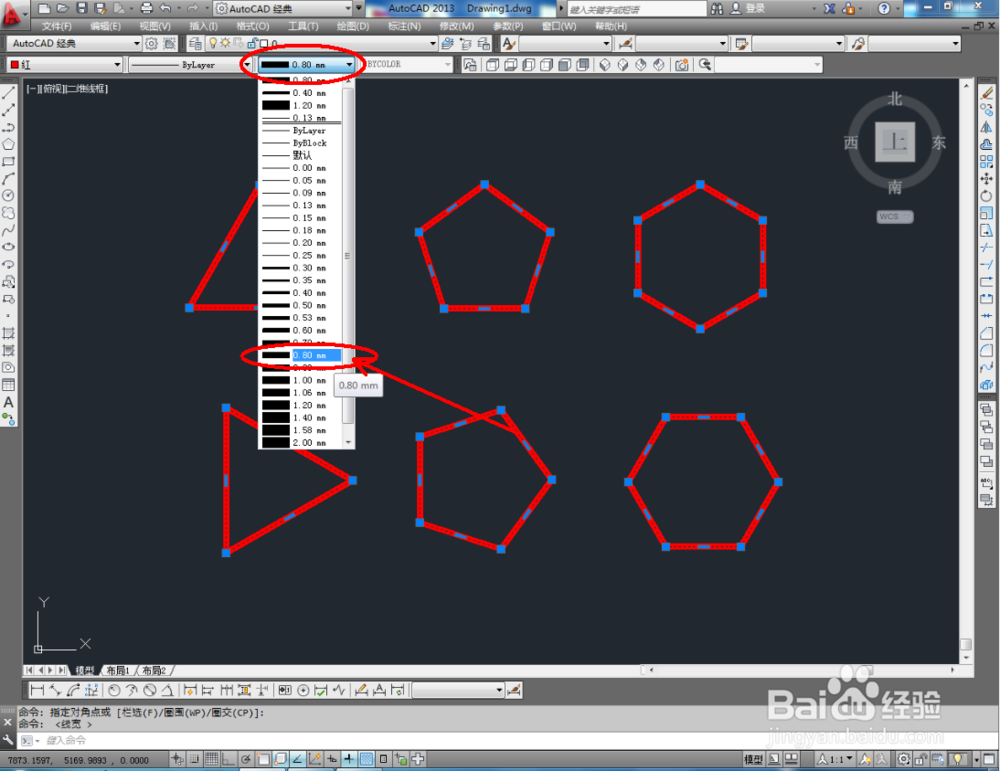

5/5选中所有多边形，点击线宽选择栏，将所有图案线宽改为0.8后，点击图层颜色选择栏，分别将多边形图案颜色进行设置，完成对多边形图案的制作（如图所示）。
