订阅SolidWorks如何应用配合参考？
来源：网络收集 点击： 时间：2024-08-02【导读】：
该经验给大家分享一篇SolidWorks如何应用配合参考的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1 创建键槽轴并添加配合参考1/6分步阅读
2/6
3/6
4/6
5/6
6/6
方法/步骤2 创建键并添加配合参考1/5
2/5
3/5
4/5
5/5
方法/步骤3 装配模型1/1
注意事项
创建凸台-拉伸1，如图所示。
2/6在上视基准面上绘制草图，创建切除特征，如图所示。
3/6单击“插入—参考几何体—配合参考”命令。
4/6输入配合参考名称。
5/6主要参考实体，选择如图所示面，配合参考类型为“同心”；
第二参考实体，选择如图所示面，配合参考类型为“重合”；
第三参考实体，选择如图所示面，配合参考类型为“重合”。
6/6单击确定，保存模型。

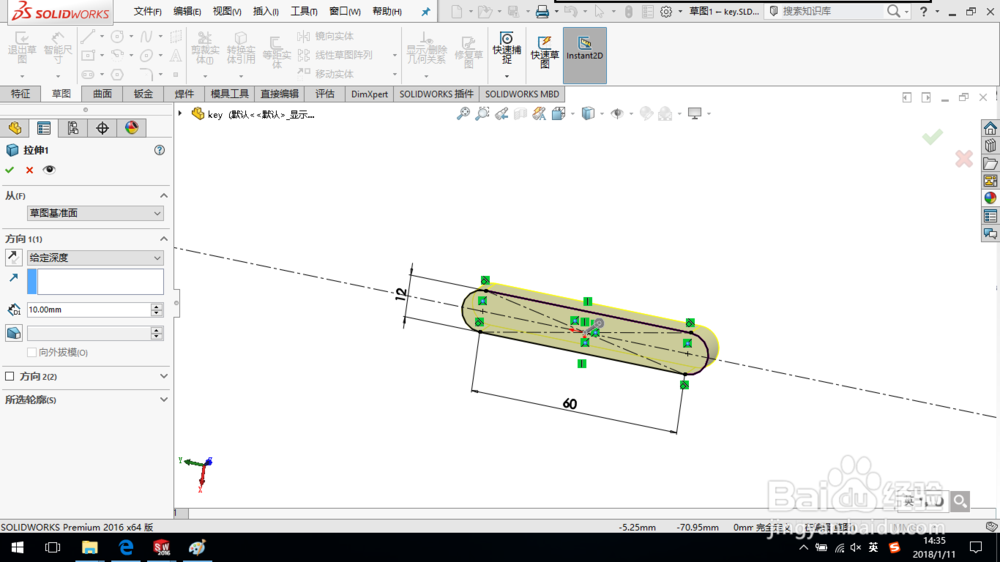

方法/步骤2 创建键并添加配合参考1/5创建拉伸特征，如图所示。

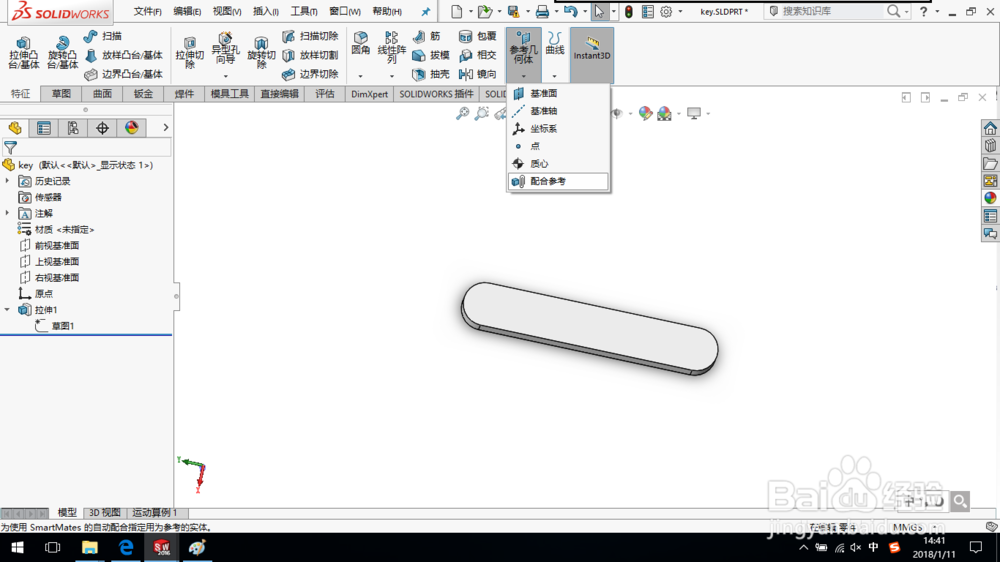

2/5单击“参考几何体—配合参考”命令。

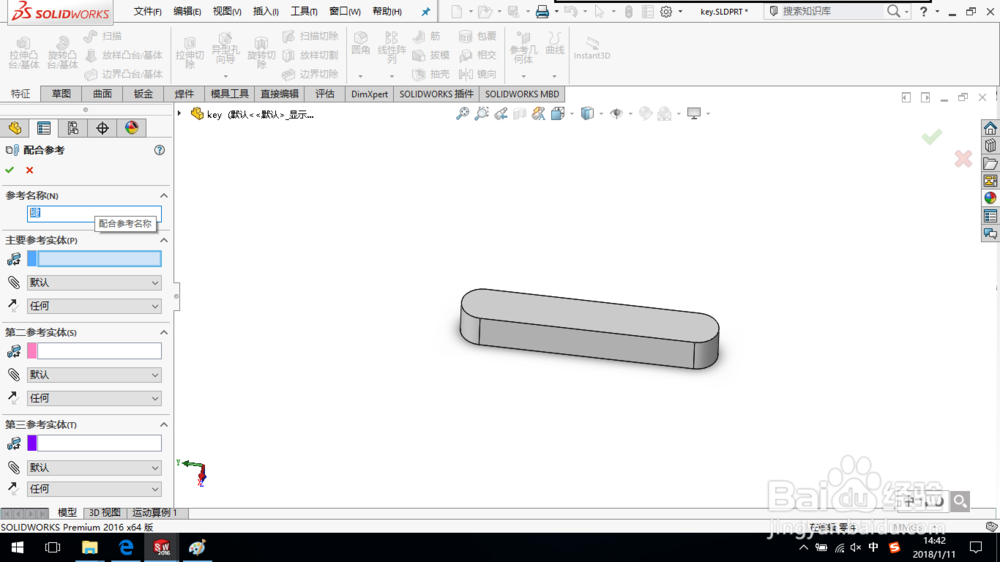

3/5输入参考名称。

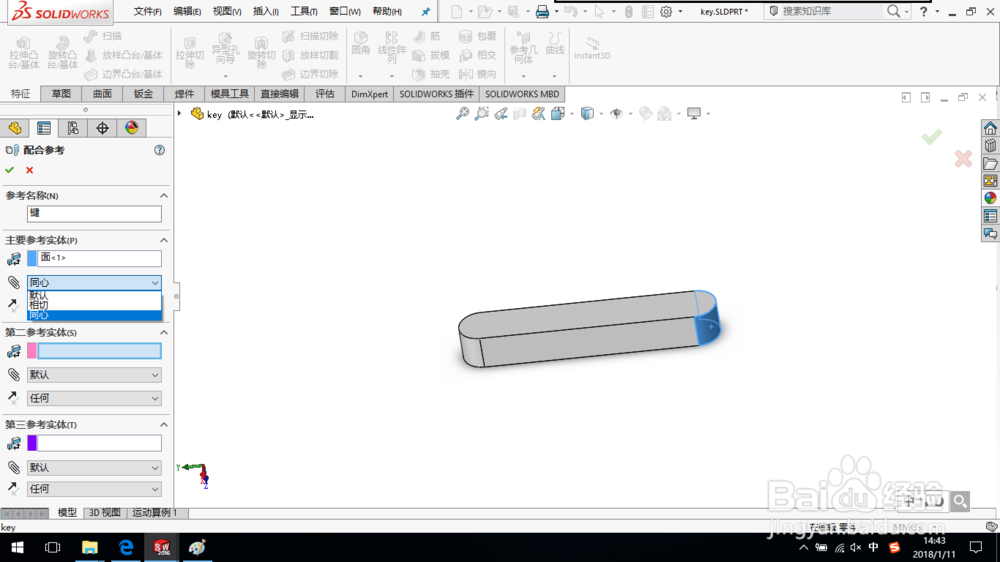

4/5主要参考实体，选择如图所示面，配合参考类型为“同心”；

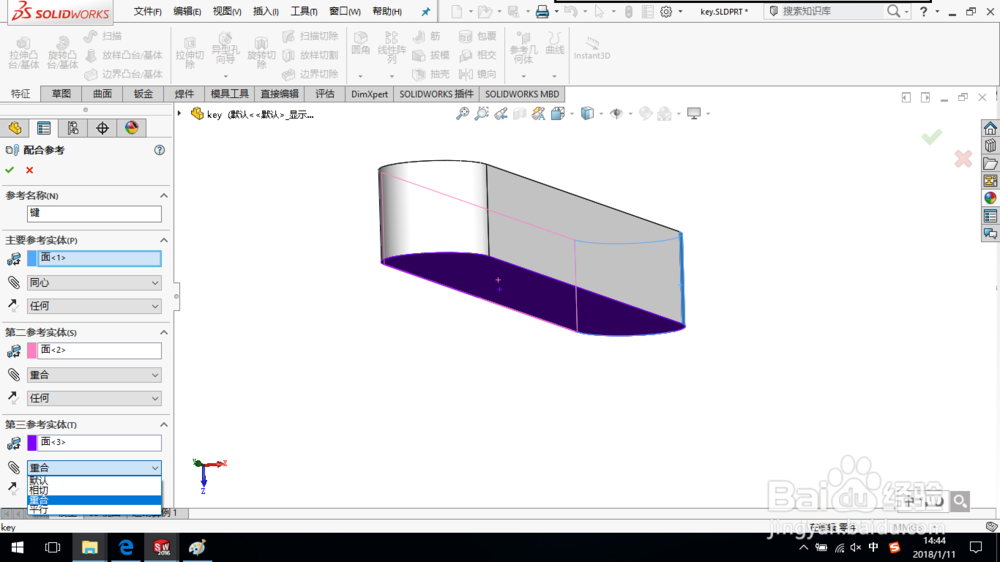

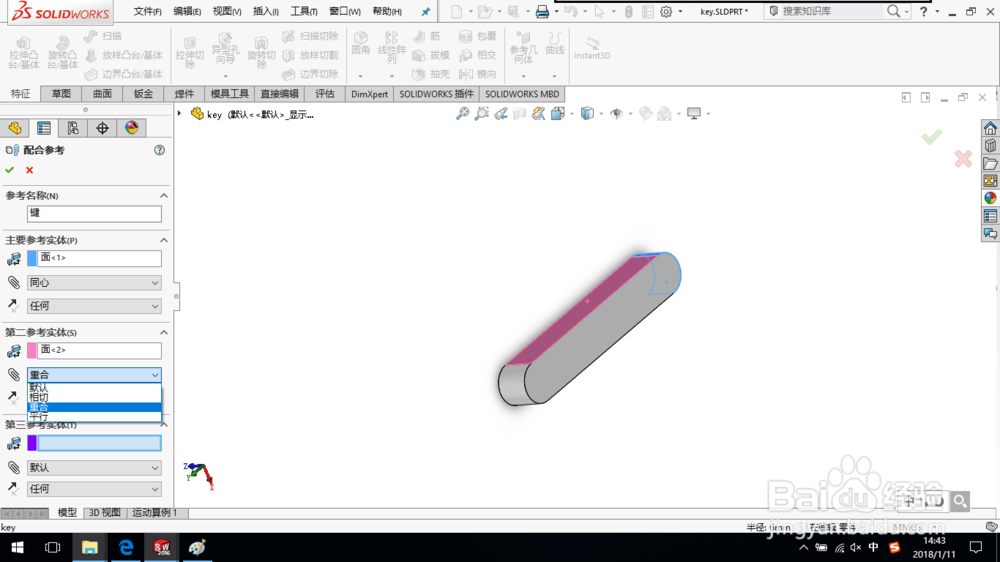

第二参考实体，选择如图所示面，配合参考类型为“重合”；
第三参考实体，选择如图所示面，配合参考类型为“重合”。
5/5单击确定，保存模型。

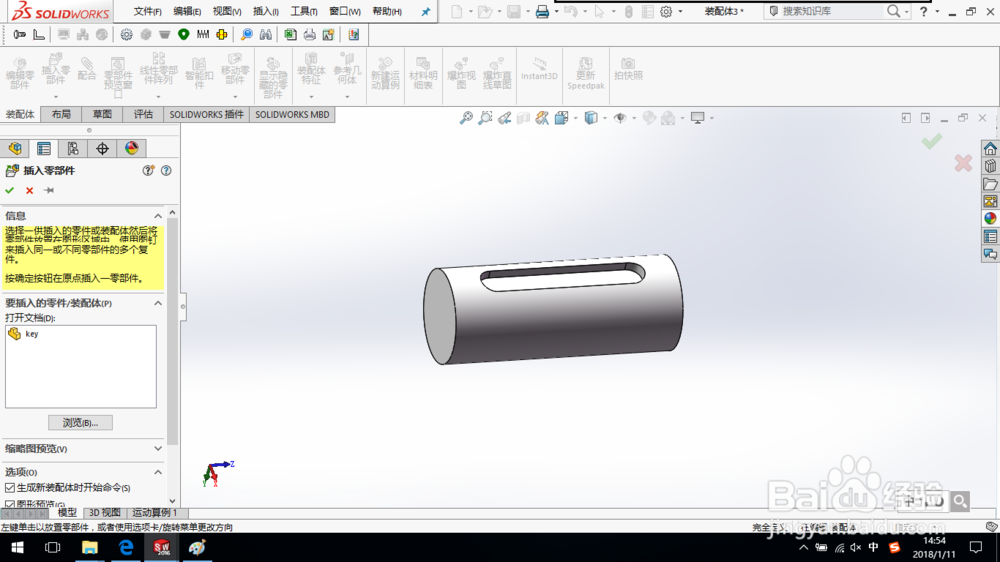

方法/步骤3 装配模型1/1新建一个装配体，先插入键槽轴。

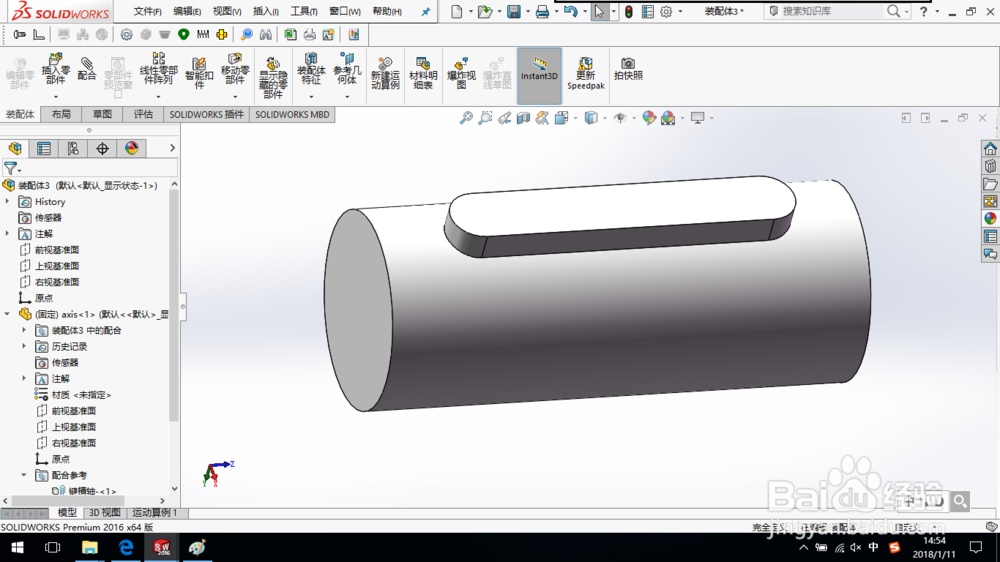

在插入键的时候，将键拖动到键槽轴附近，系统依据配合参考，实现自动装配。
保存装配体模型。
注意事项有问题可以留言。
喜欢的朋友可以投票、收藏，你们的支持是创作的最大动力。
