本经验中使用了UG软件的一个新指令－拔模，具体操作步骤请看本经验；（附带有画图视频）说明：为便于大家阅读，现把UG绘图实例做成系列经验，由于之前发布的3篇经验无法合并到系列经验中，本UG画图技巧系列经验将从第四例开始，请大家知悉。方法/步骤1/8分步阅读

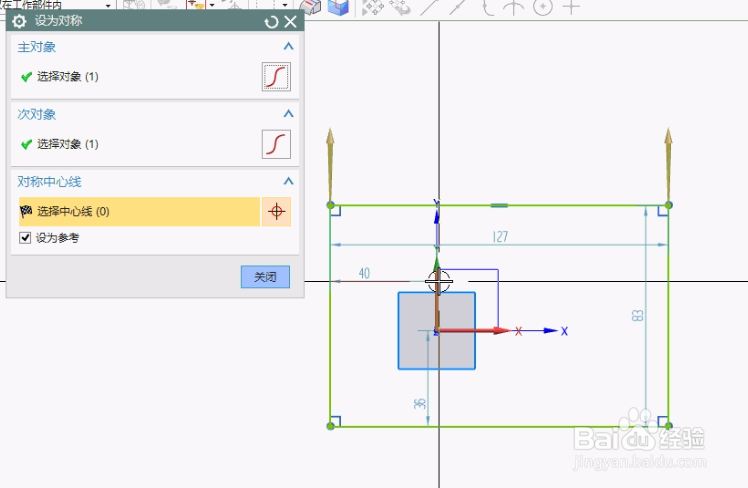

绘制零件的底台；在草图中先画一个矩形，然后使用对称中心线命令，做到草图对称，然后再根据所绘图形的尺寸进行标注；

2/8

拉伸切剪零件；以拉伸实体的一端为草绘平面，然后绘制如下图所示的草图，进行图形上斜面的创建。

3/8

布尔运算；与第一步创建的实体执行布而运算求差操作；

4/8

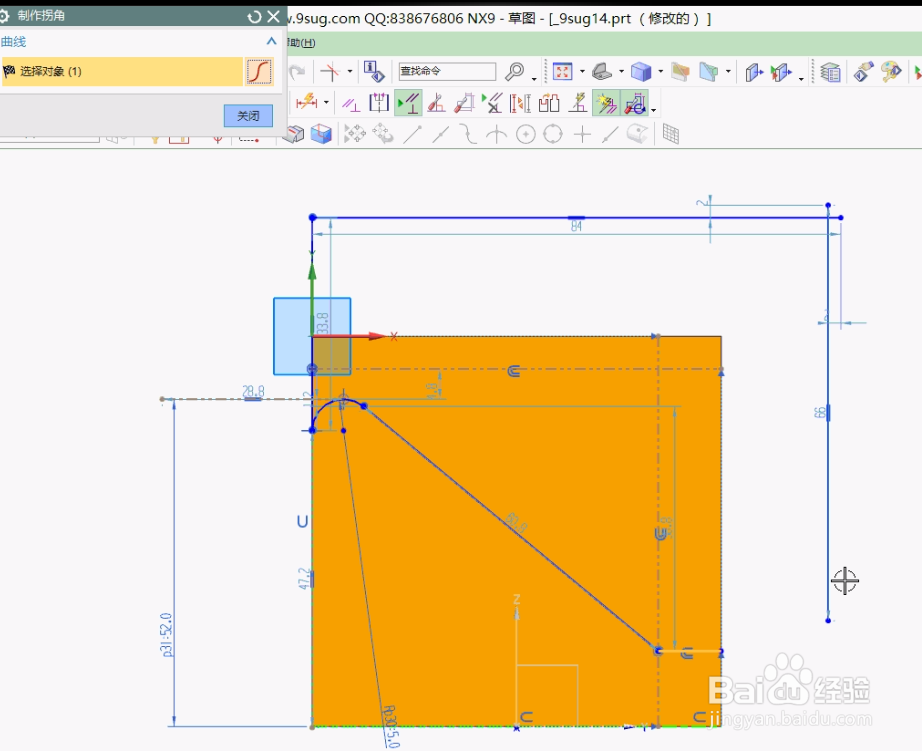

图形重定义；通过检查图纸，发现我们不应该使用建模下的倒圆角，而要在草图中倒R角，此时要对刚才的截面重新编辑，编辑后的图形截面如下图：

5/8

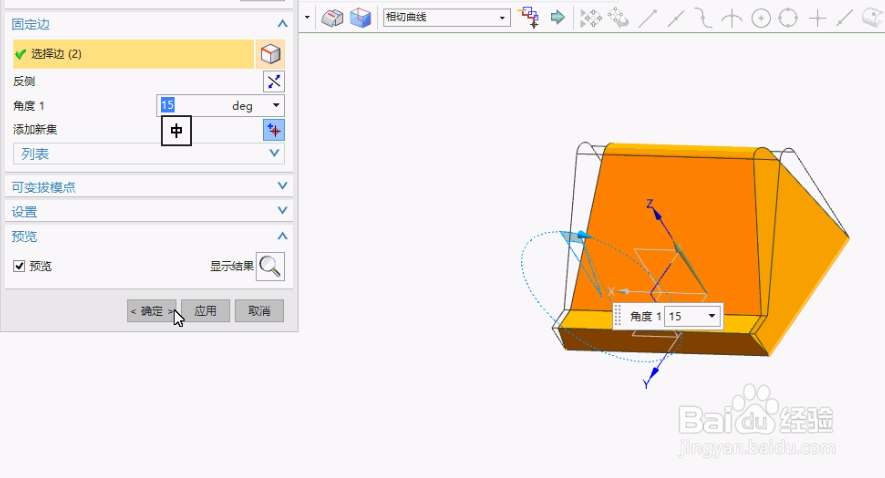

增加拔模角度；零件两侧有单边15度的角度，要使用拔模命令创建完成。

6/8

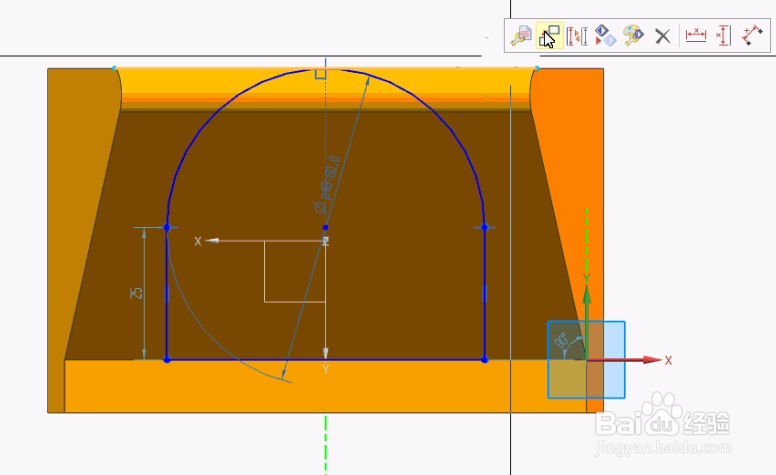

绘制半圆柱型截面；进入到UG草绘中以后，按下图进行二维设计；

7/8

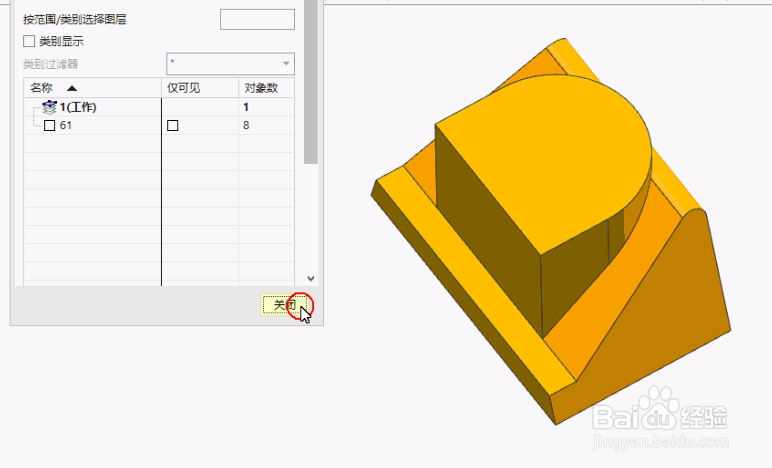

完成零件设计；使用图层工具，隐藏坐标，此时绘图窗口就比较清爽了，画出的三维图形如下；

8/8

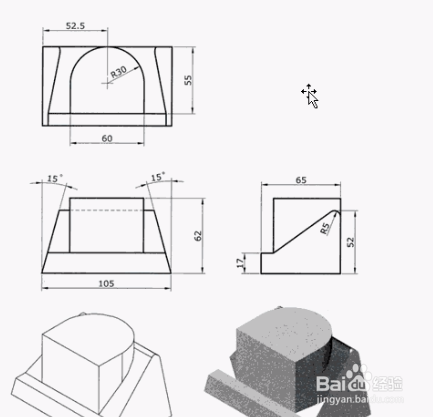

下图为此零件的尺寸图，需要学习的朋友请按图、根据经验来设计。
