订阅CATIA截取部分图形
来源：网络收集 点击： 时间：2024-08-02【导读】：
利用CATIA创成式外形设计模块中的“提取”指令截取部分图形（曲面、线条）。工具/原料moreCATIA V5R20方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

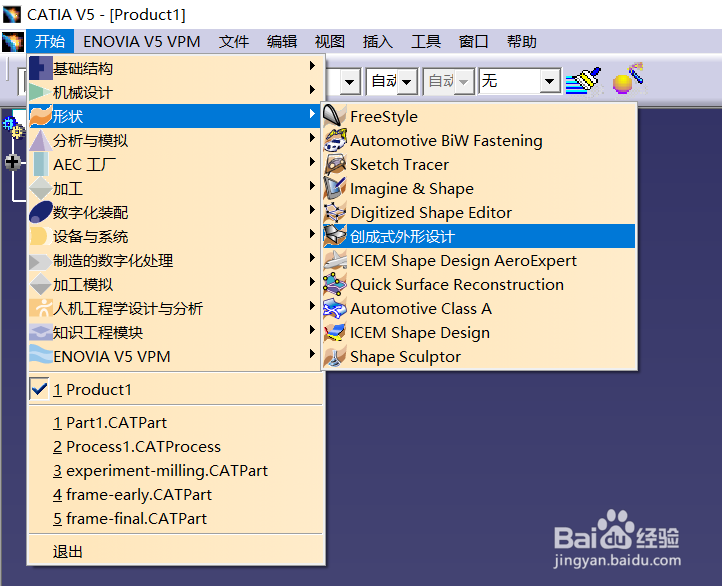

点击“开始”进入“创成式外形设计”模块操作界面；

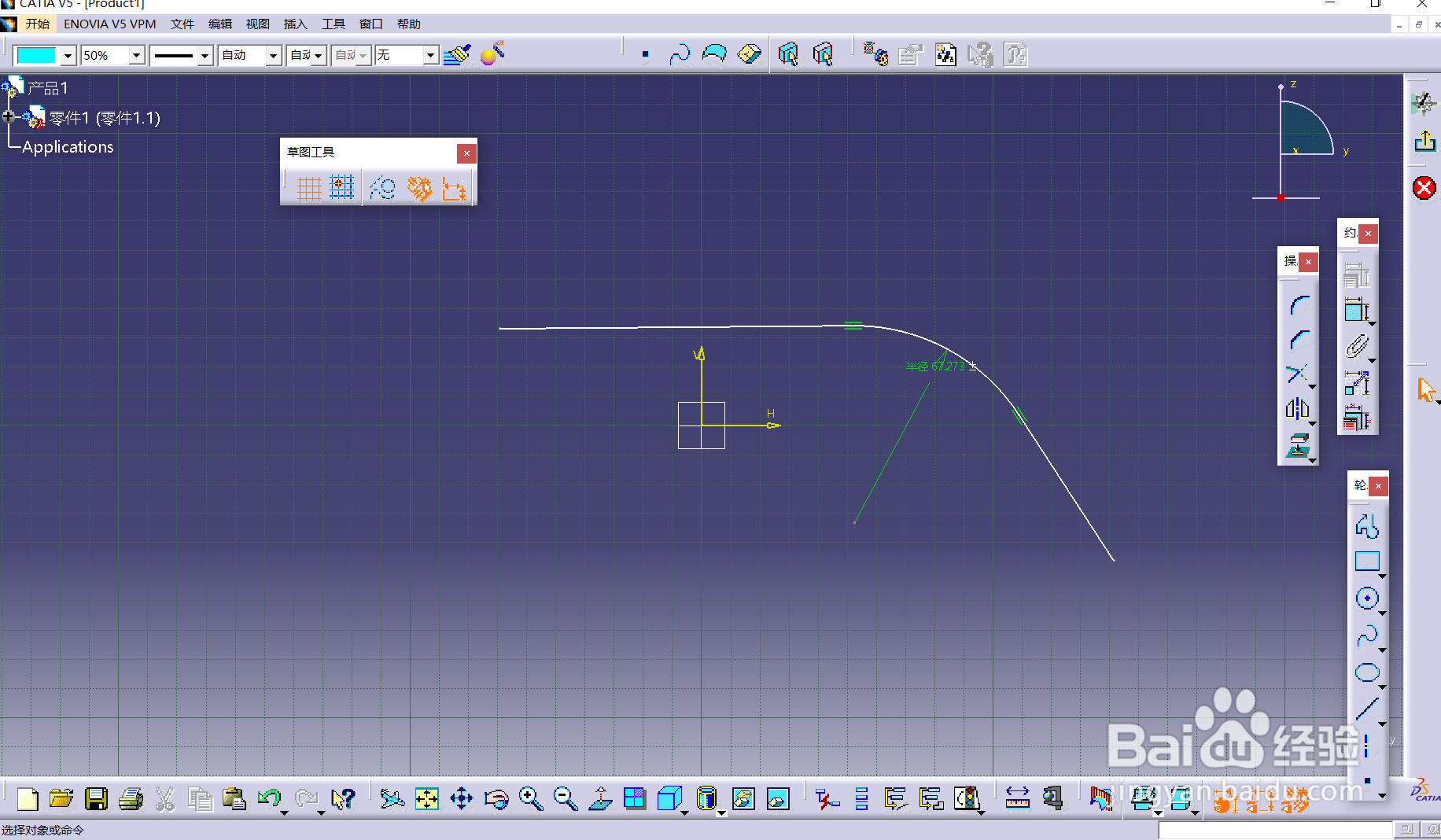

2/6根据需求画好图形；

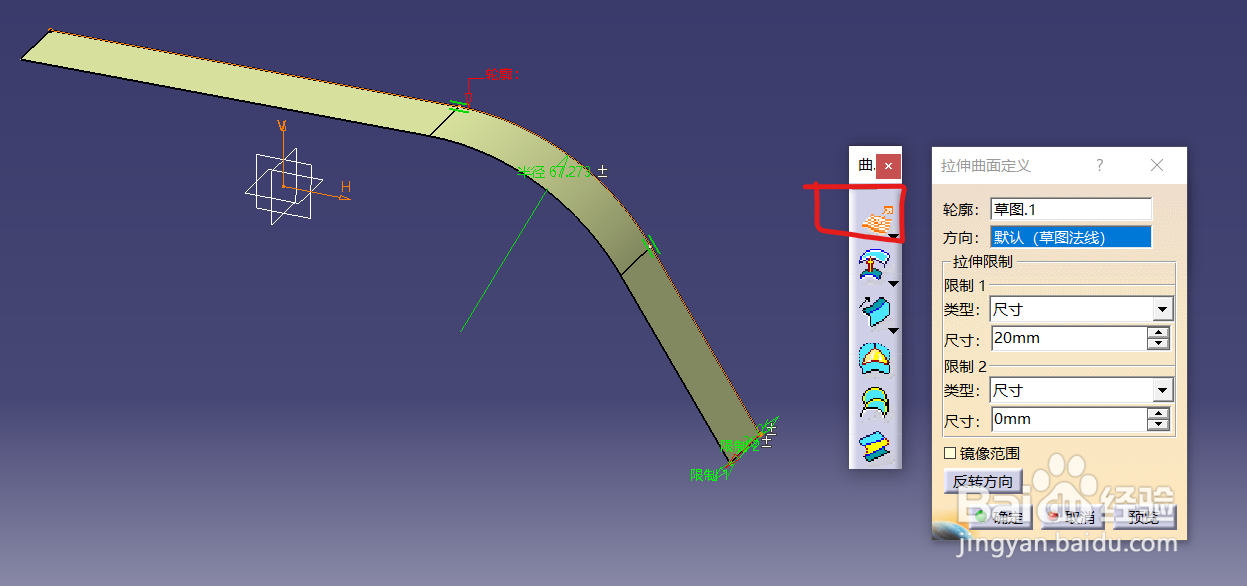

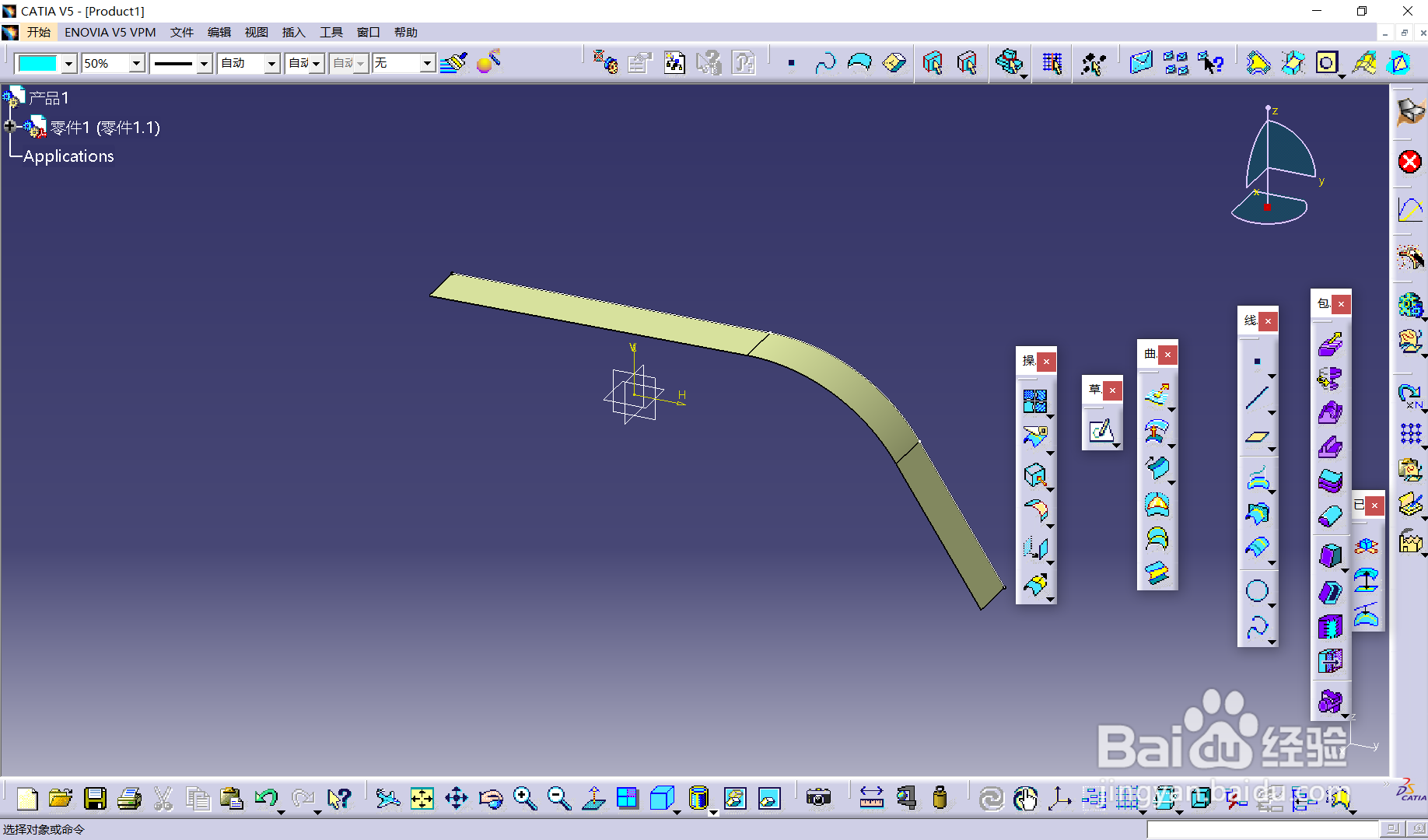

3/6利用“拉伸”指令将草图转化为曲面；

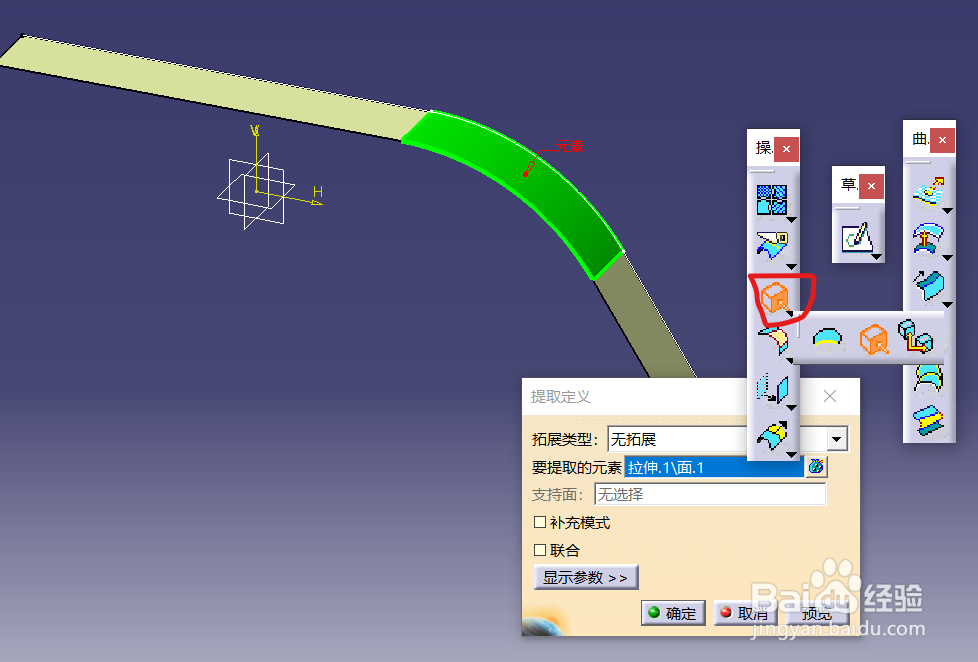

4/6点击“提取”指令，其中：“要提取部分”选择想要截取的部分、“拓展类型”选择无拓展；

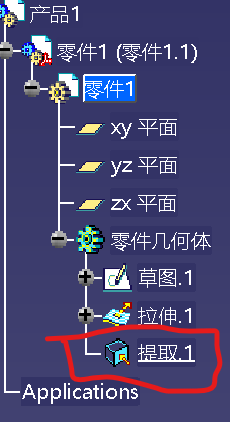

5/6在屏幕上感觉无变化，实际上结构树中已经生成了目标曲面（同时显示在屏幕上）；

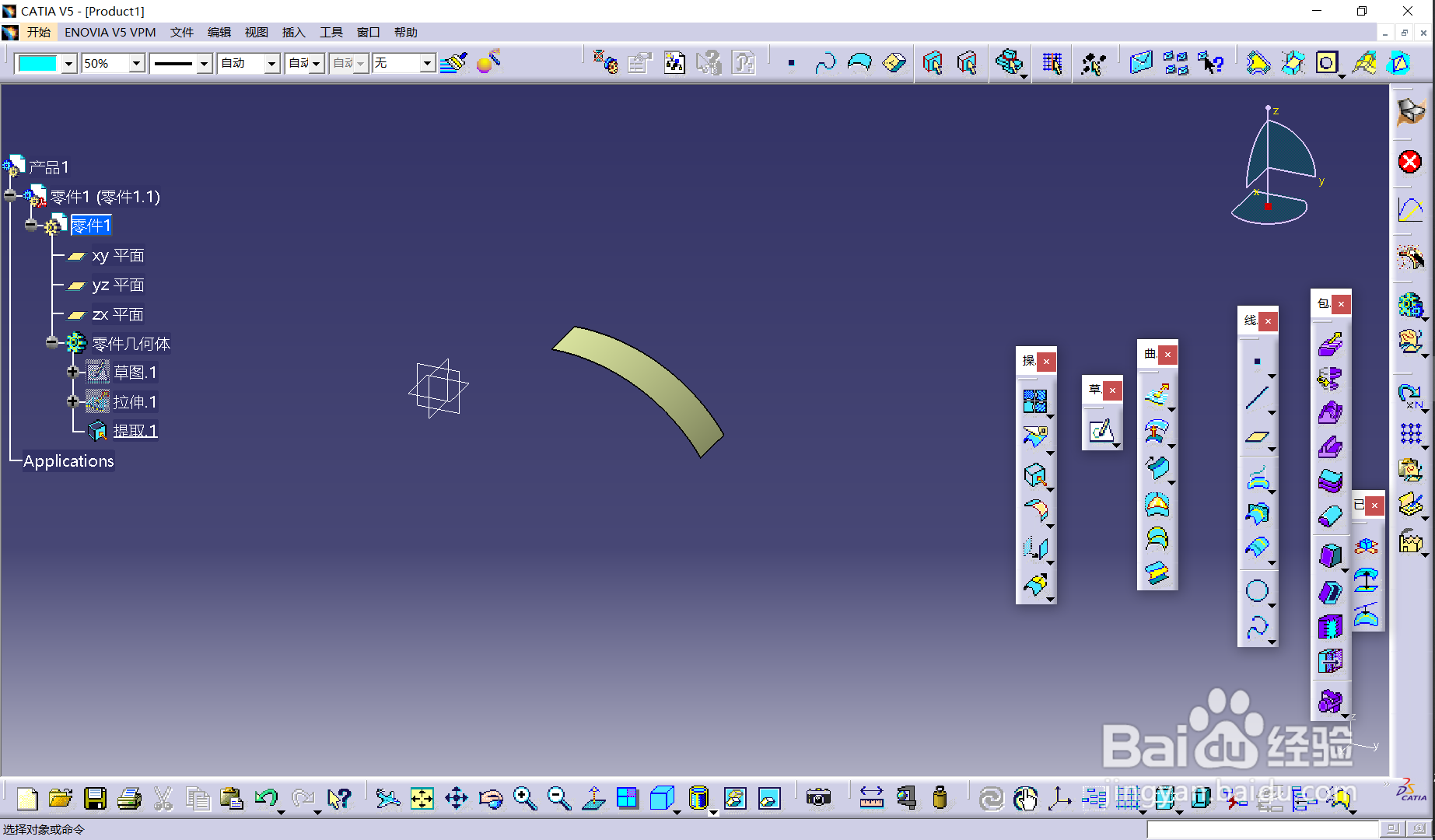

6/6最后，将多余图形隐藏即可。
注意事项CATIA版本为V5R20，不同版本界面可能不一样。
