公差是机械设计特有的设计数据和概念,实际上也属于几何参数,在 Inventor中可以从草图创建过程中就引进公差参数,并一直延续使用到模型和零件工程图之中;同时,还能控制这个草图所创建的实体的大小,也就是按照何种极限尺寸造型。

这样,在装配模型中,就可能更为精确地判断机构的工程条件设计是否合理,进行空间装配尺寸链的测试和求解。

这无疑是一种很好的功能。这说明Inventor的驱动尺寸已经细致到了公差级别。添加公差的操作过程是:

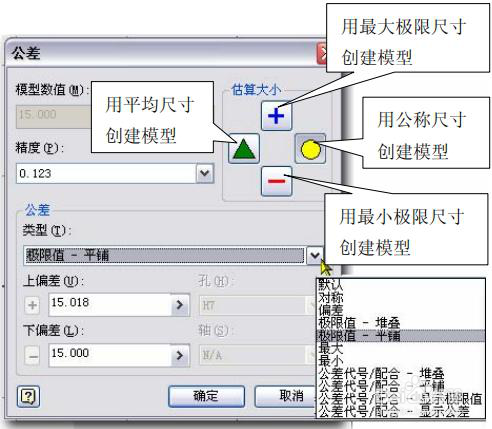

双击现有尺寸,在图1的界面中点击右面的“”,将展开详细操作列表;在其中选定“公差…”,将弹出图2的界面。在其中展开“类型”列表,并选定“极限值-平铺”前缀的模式。

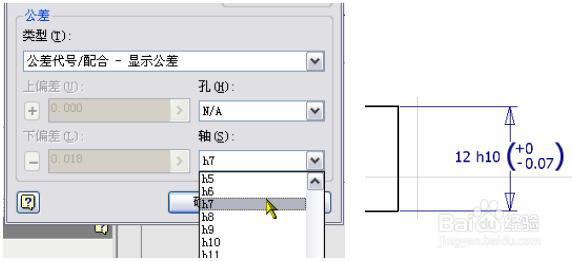

之后在图3左边(为图2的下部)所示的界面中展开“轴”或“孔”(根据设计需要)列表,选择配合类型和精度等级,结果如图3右边。去——蜂~~特~~网~~了~~解~~更~~多

这样,由于公差的存在,决定了草图具有了极限尺寸;而草图的极限尺寸,决定了未来三维模型的可能大小;未来模型的大小,决定了这个零件在装配中的表现。

●关于“估算大小”

这里的设置与“估算”并无瓜葛。这是设置结果模型按照何种实际尺寸构造,也就是“模型实际大小”。图2中已经标注了四个开关的作用,它们是用平均尺寸创建模型;用最大极限尺寸创建模型和用最小极限尺寸创建模型。如果使用了非公称尺寸, Inventor将在驱动尺寸中显示下划线以示标记。

●公差值的自动关联

对于从公差表中选定的公差(不是手工键入的), Inventor将会依据公称尺寸的大小和配合类别、精度等级,自动产生偏差值,并与公称尺寸的变化自动关联。

●关于“自由公差”

这又是机械设计所特有的概念,并非常识所能理解。那就是:没有标记公差的尺寸并不是没有公差,而是“非配合类自由公差”；依照行业的不同,可能在12级精度左右,是最粗糙的尺寸公差，但是值得注意的是, Inventor尚未完全表现出这个概念。
