用SolidWorks建模一个弹簧状的图形
来源:网络收集 点击: 时间:2024-02-22【导读】:
用SolidWorks建模一个弹簧状的图形方法/步骤1/16分步阅读
2/16
3/16
4/16
5/16
6/16
7/16
8/16
9/16
10/16
11/16
12/16
13/16
14/16
15/16
16/16

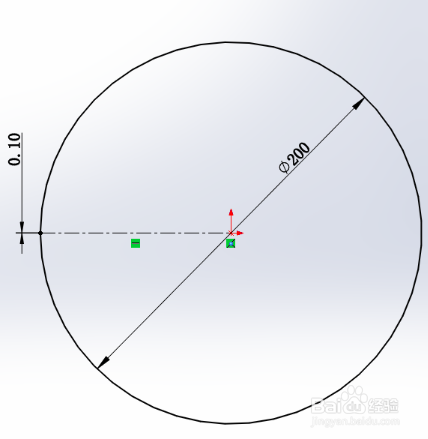

在前视基准面上画一个圆,右侧有一个0.1的断开。(也可以是完整的圆,但下一步的直线要画在右视面上)

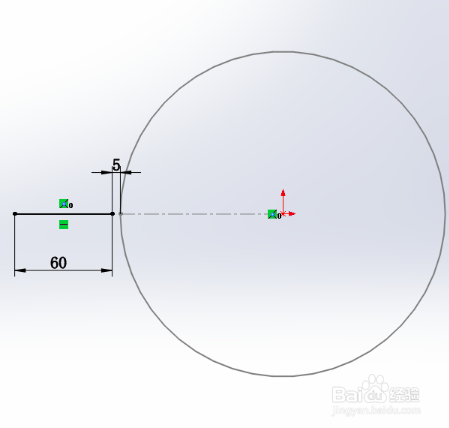

还是在前视面上草绘,画直线。

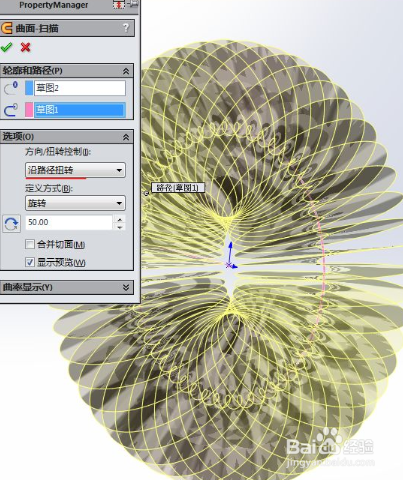

曲面扫描,直线为轮廓,圆为路径,沿路径扭转——旋转:50圈。

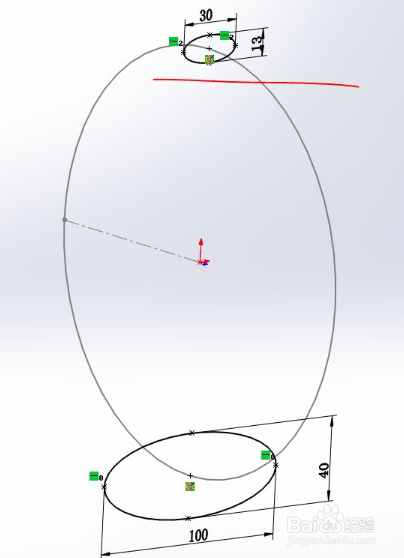

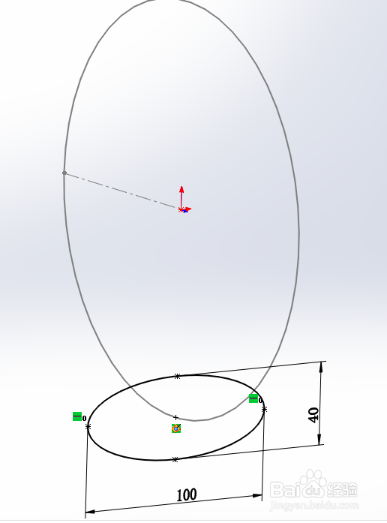

在右视面上五罩蕉画椭圆。(海雁暂时隐藏扫描曲面)

继续画椭圆。肤铲

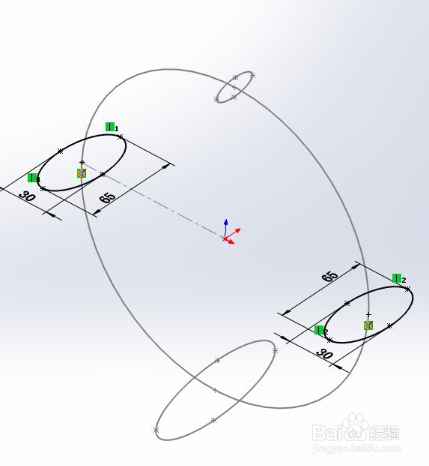

在上视基准面上画两个椭圆。(这4个椭圆都是放养的轮廓)

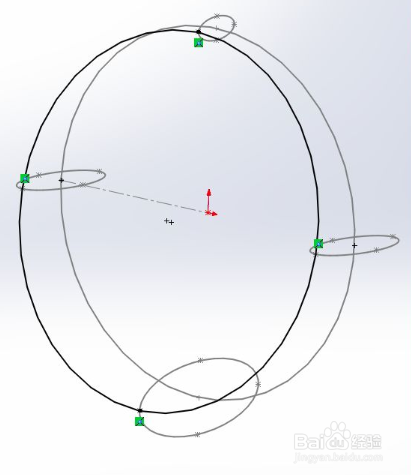

画3D草图,用3点圆弧连接椭圆的三个端点。(下面两段圆弧)

继续在3D草图里画圆弧,这是4根引导线

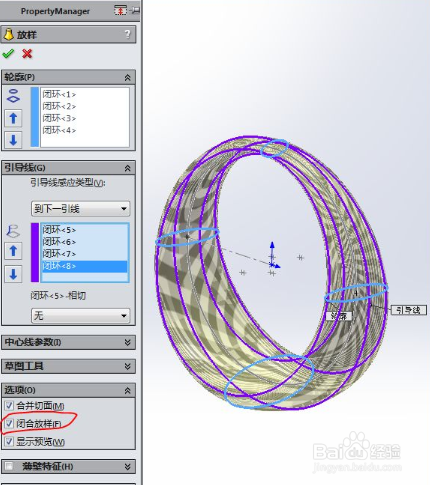

放样,椭圆为轮廓,圆弧为引导线、

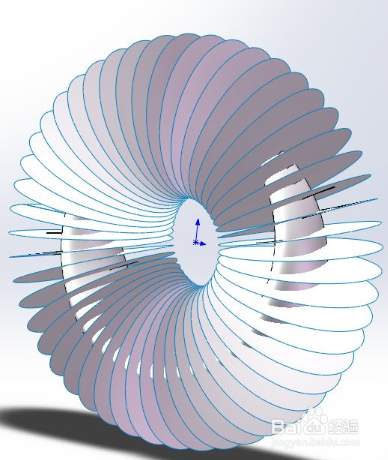

显示扫描曲面。

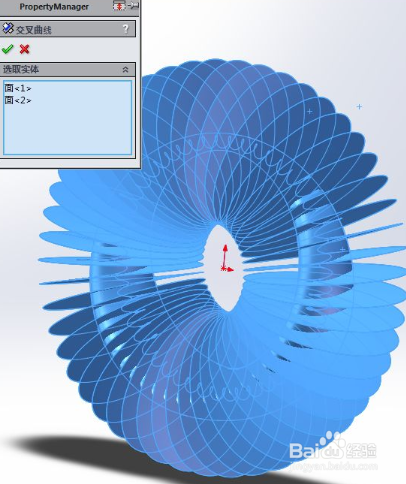

再画3D草图,工具——草图工具——交叉曲线。

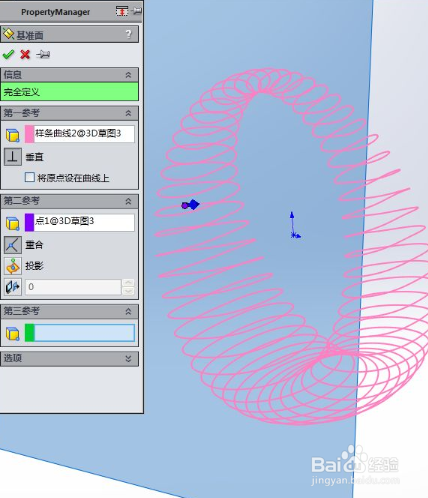

新建基准面,选曲线和端点。

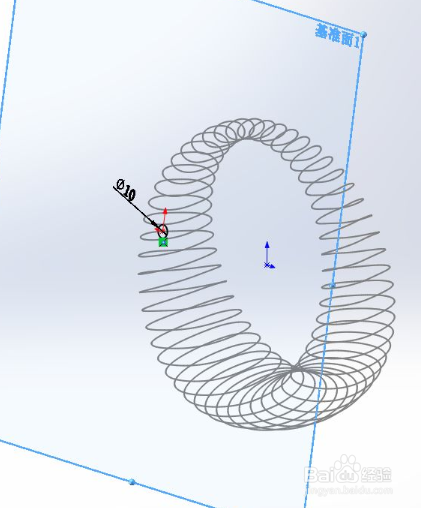

.在新建的基准面上画圆,直径10或5 。

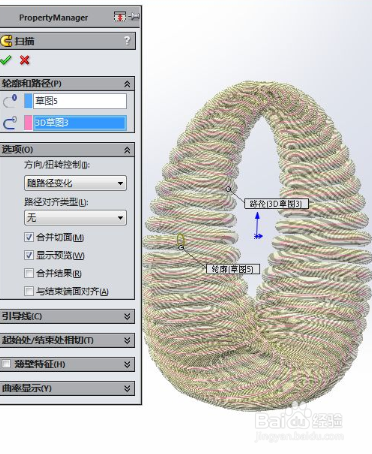

扫描。

直接扫描,圆形轮廓,直径:5 。

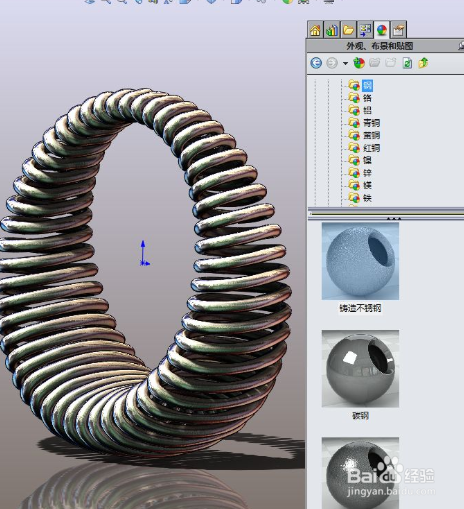

添加外观。
