在matlab中实际上没有提供花园的函数，但是提供了另外一个函数：rectangle，我们可以供果对rectangle函数输入特定的参数间接的画圆。下面我就教大家如何用matlab画圆心在任意坐标的圆。工具/原料morematlab软件（任意版本均可）方法/步骤1/8分步阅读

首先介绍一下rectangle函数

rectangle函数实际上是一个画矩形的行数，语法调用为：

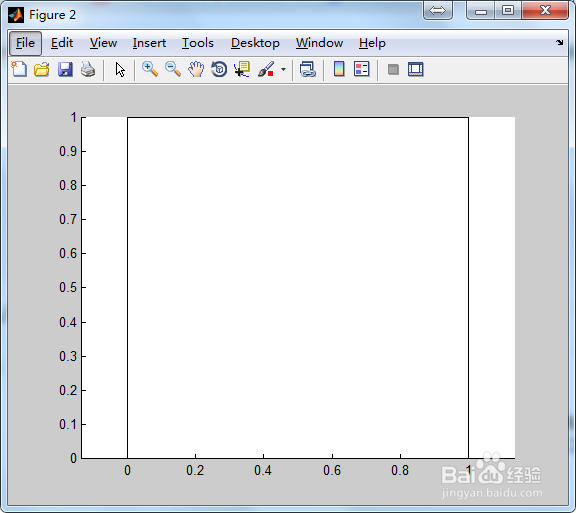

rectangle(Position,)，表示的是下哦那个点（x,y）开始画一个宽w高h的矩形。默认情况下是从(0,0)开始画一个宽1高1的矩形。例如直接在命令窗口出入：rectangle,axis equal 画出的图形如下图所示。（axis equal的意思是保持横纵坐标等比例）

2/8

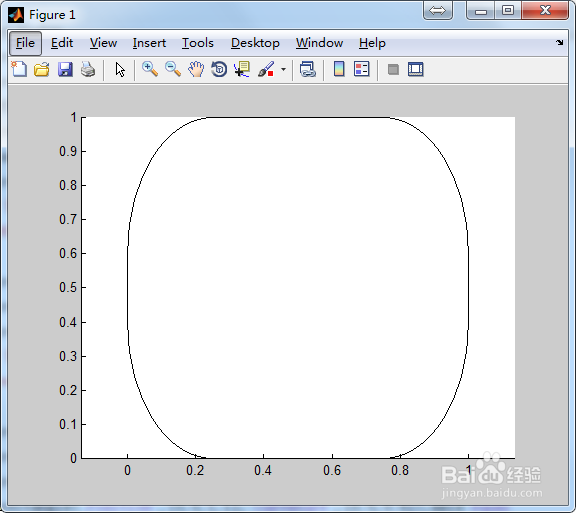

rectangle函数可以制定矩形边的曲率，这就为我们画圆提供了一个思路。改变曲率的参数是Curvature, ，先改变一下曲率画个试试。在matlab命令窗口中输入如下命令：

rectangle(Position,,Curvature,),axis equal

3/8

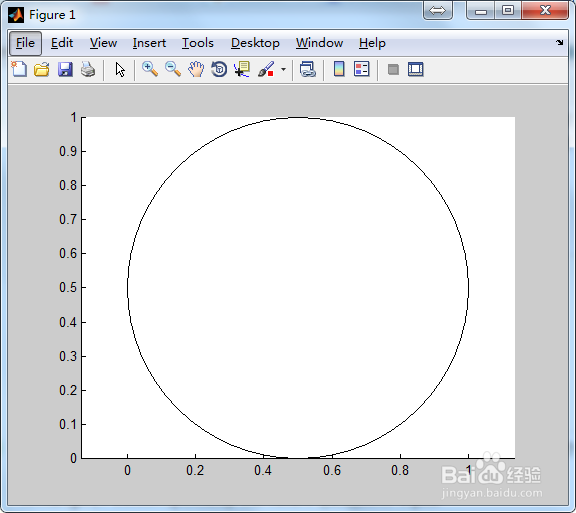

要画圆的话只需要将曲率设置成1就行了。注意Curvature,后面的两个参数分别表示两个边的曲率。画一个圆试试，输入命令如下：

rectangle(Position,,Curvature,),axis equal

4/8

直接画圆已经可以了，下一步就是指定圆形坐标和半径了。我们不妨先分析一下：

1.rectangle函数本来画的是矩形，可以指定初始位置坐标和半径。如果要画圆首先要把曲率都设置成1；

2.从上一部的图中可以看出画出的圆是曲率为0时矩形的内切圆，所以这里参数的长和宽都等于2倍的半径，即w=h=2r；

3.下面是圆心，可以通过设置初始位置坐标来实现，圆心就是初始位置坐标(x,y)均加上半径r。所以如果已知圆心坐标(x,y)和半径r画圆的话，rectangle函数的未知参数应该为 Position, 。

分析完毕，下一步写代码。

5/8

matlab画任意位置的圆。例如要画一组圆，已知圆心坐标和半径。

x,y,r

1,1,3

0,4,2

5,4,1

matlab程序：

rectangle(Position,,Curvature,),axis equal

rectangle(Position,,Curvature,),axis equal

rectangle(Position,,Curvature,),axis equal

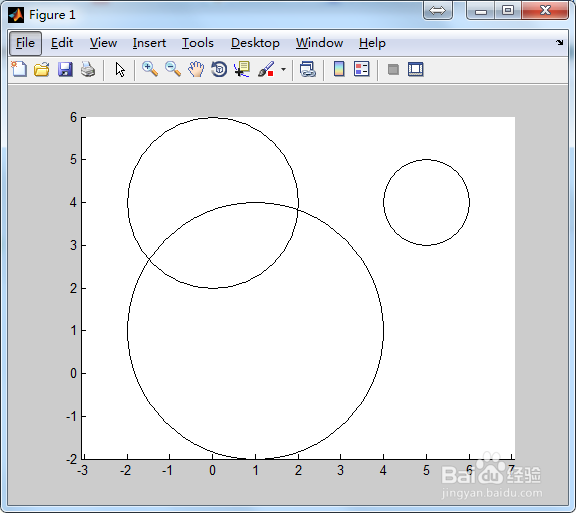

结果如图所示：

6/8

如果要画很多圆的话可以编织一个成一个函数，调用就行。

函数输入参数（x,y,r），输出结果为图形。

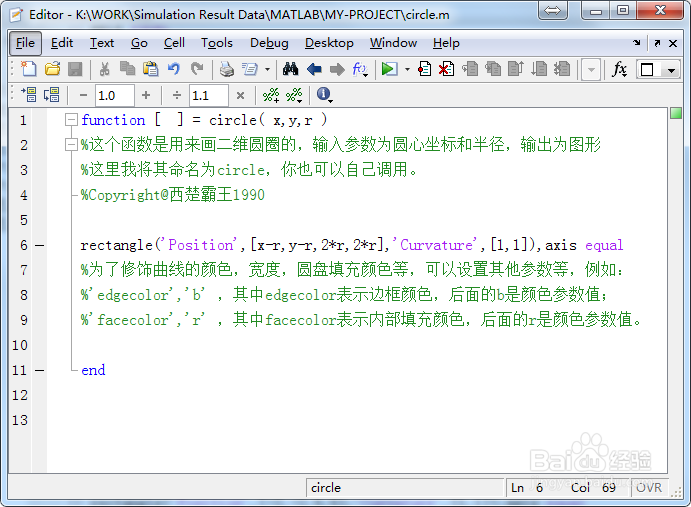

函数代码如下图所示：

7/8

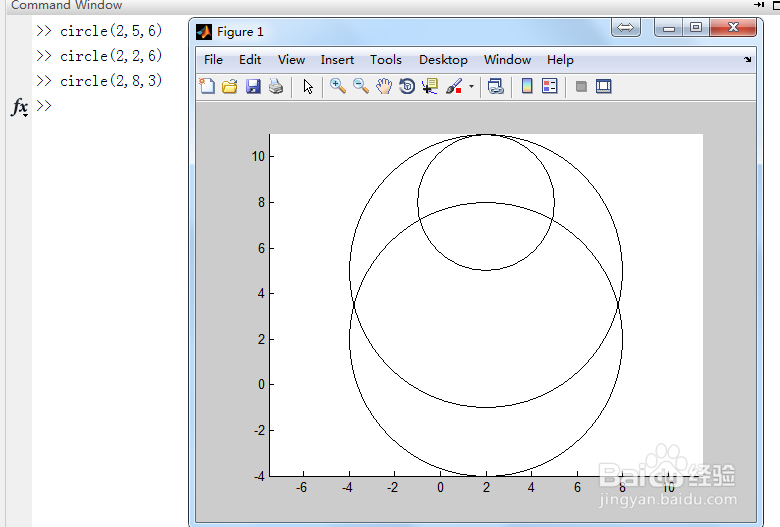

调用几次试试结果，其他参数的设置可以根据自己需要设置，如颜色等。

8/8

函数代码我也传到百度网盘了，有兴趣的可以自己下载，放到代码目录下直接用。如果以无法下载可以联系我重新分享。分享连接参见注意事项。

当然网上还有其他人自己写的代码画圆的，但是我觉得能用matlab自己有的函数就尽量用，毕竟很多都是专门优化过的。matlab有很多有趣的函数，可以自己慢慢发掘！

注意事项

我电脑的显示器有点儿问题，所以截图里面可能有重影，请将就看一下就行了。

程序分享链接：http://pan.baidu.com/s/1sjorlq1 密码：thaq

MATLAB r2016a安装激活教程为：http://jingyan.baidu.com/article/e75057f2f099fcebc91a8906.html
