订阅发动机活塞模型教程五：creo9.如何创建基准特征
来源：网络收集 点击： 时间：2024-08-08下面开始学习如何创建基准特征，

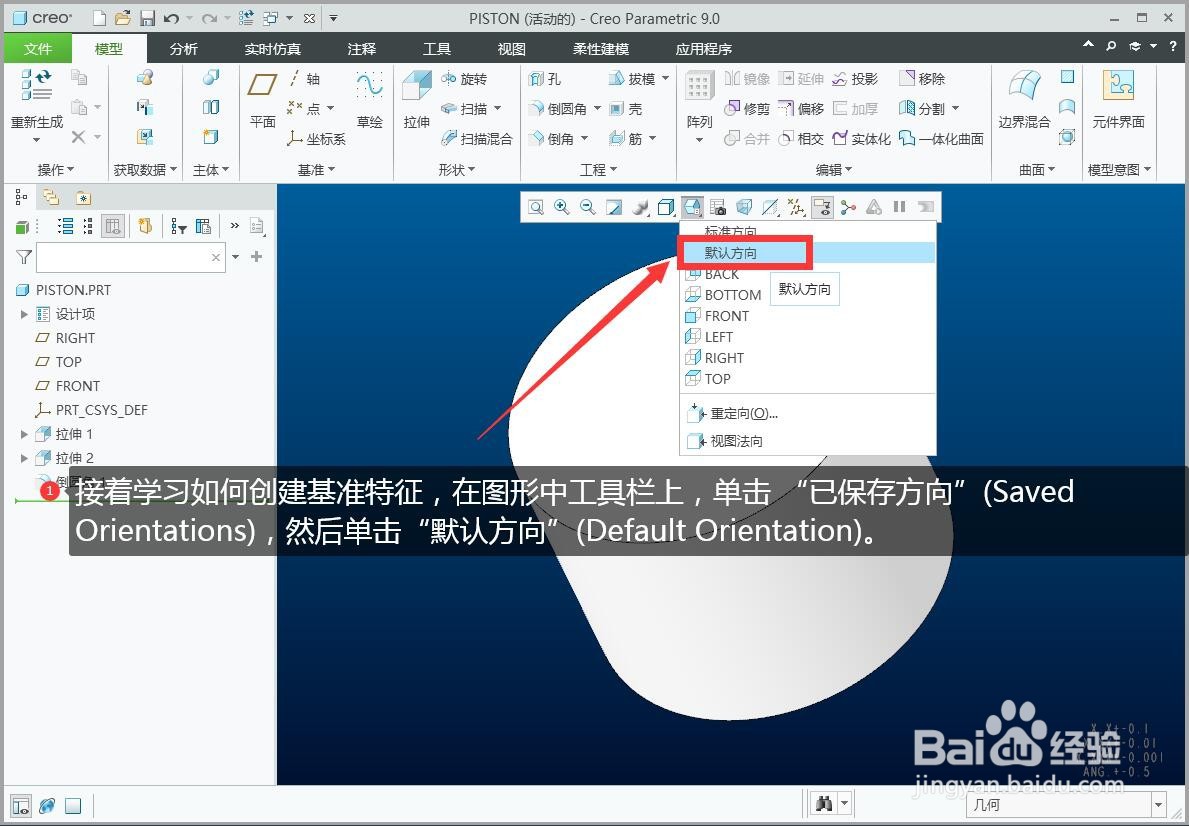

先在图形中工具栏上，单击“已保存方向”(Saved Orientations)，然后单击“默认方向”(Default Orientation)。

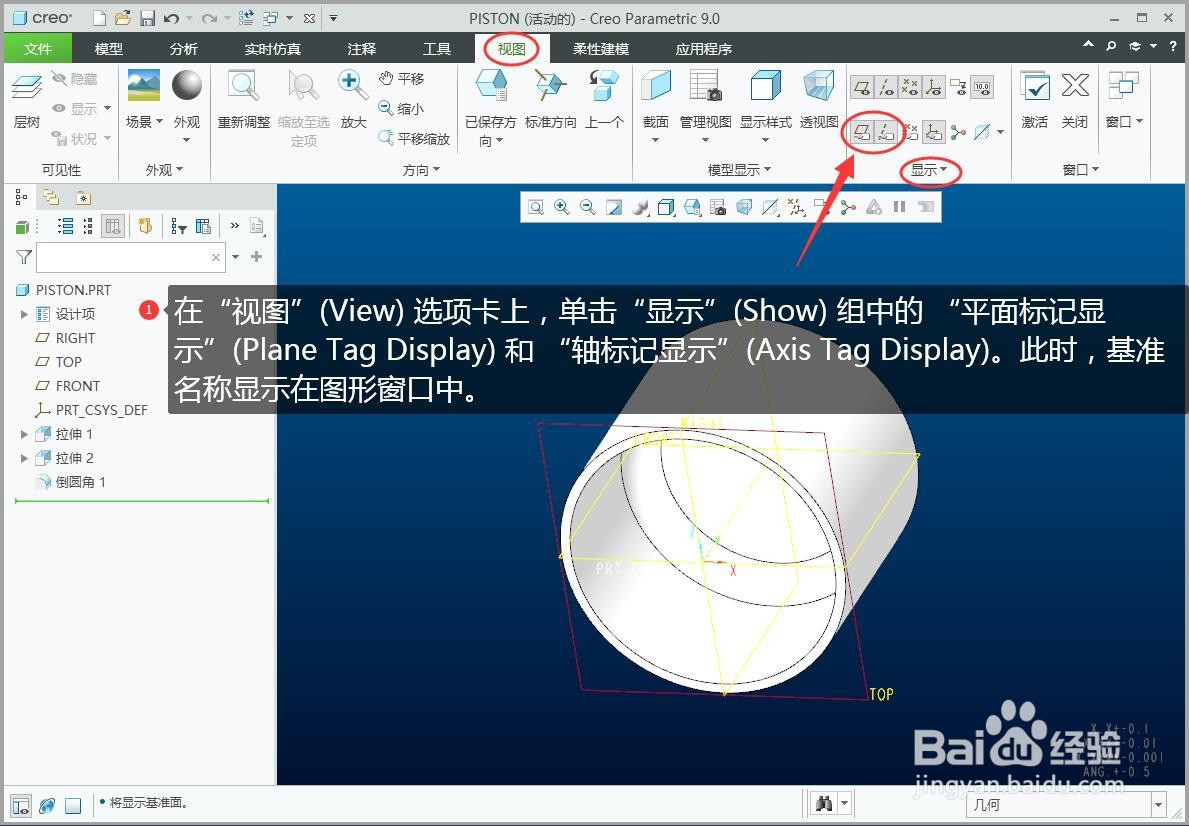

2/8在“视图”(View)选项卡上，单击“显示”(Show)组中的“平面标记显示”(Plane Tag Display)和“轴标记显示”(Axis Tag Display)。此时，基准名称显示在图形窗口中。

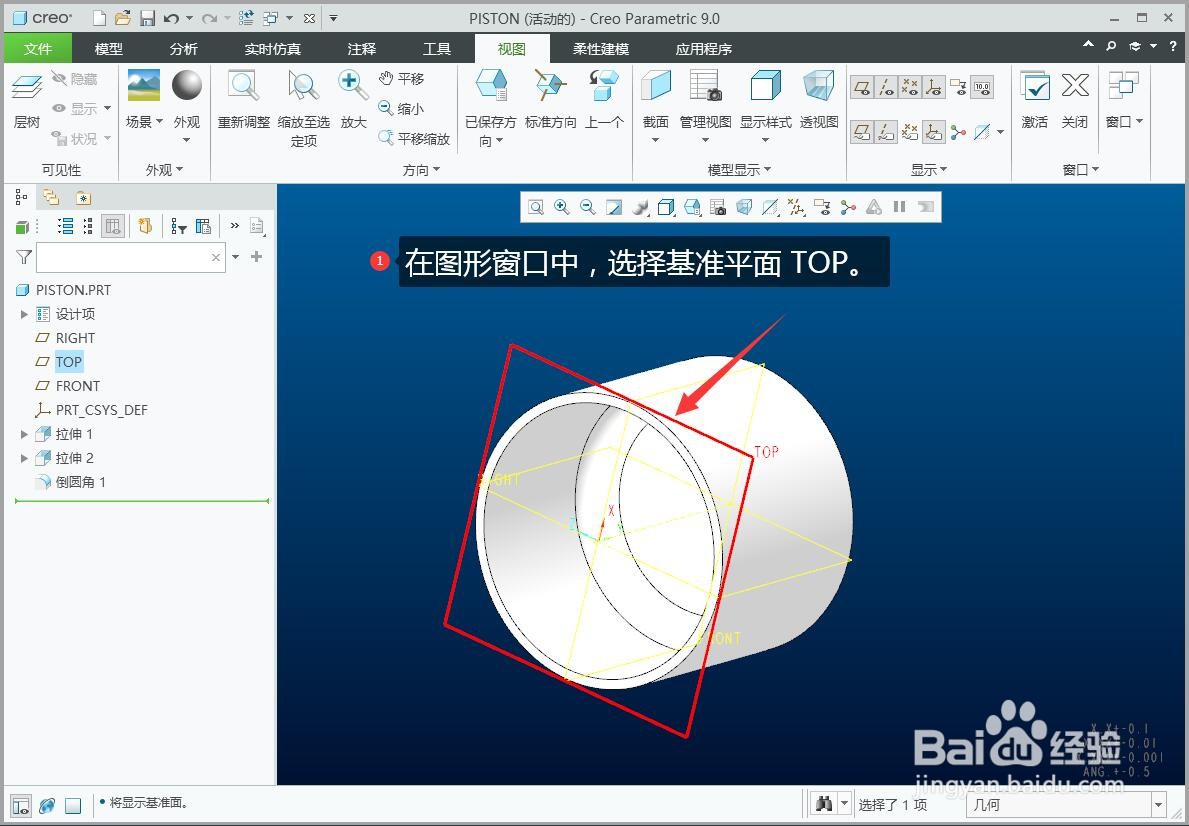

3/8在图形窗口中，选择基准平面 TOP。

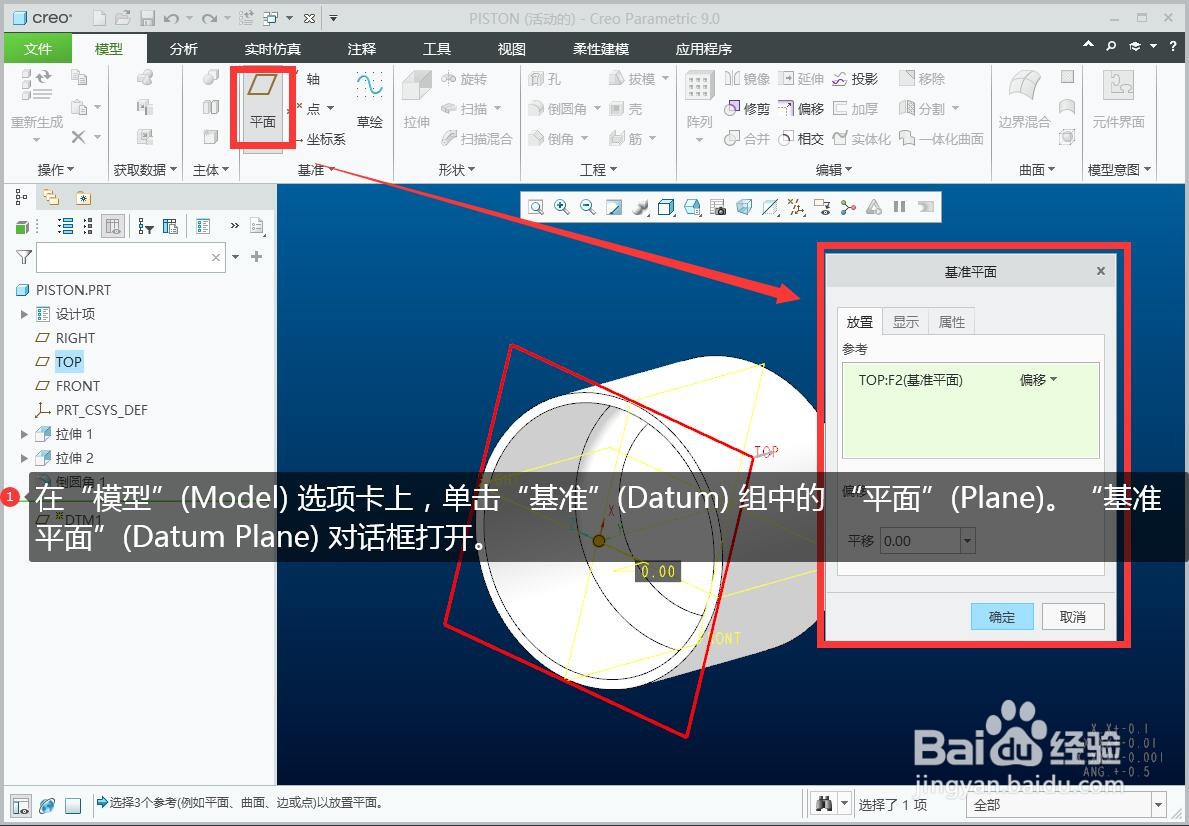

4/8在“模型”(Model)选项卡上，单击“基准”(Datum)组中的“平面”(Plane)。“基准平面”(Datum Plane)对话框打开。

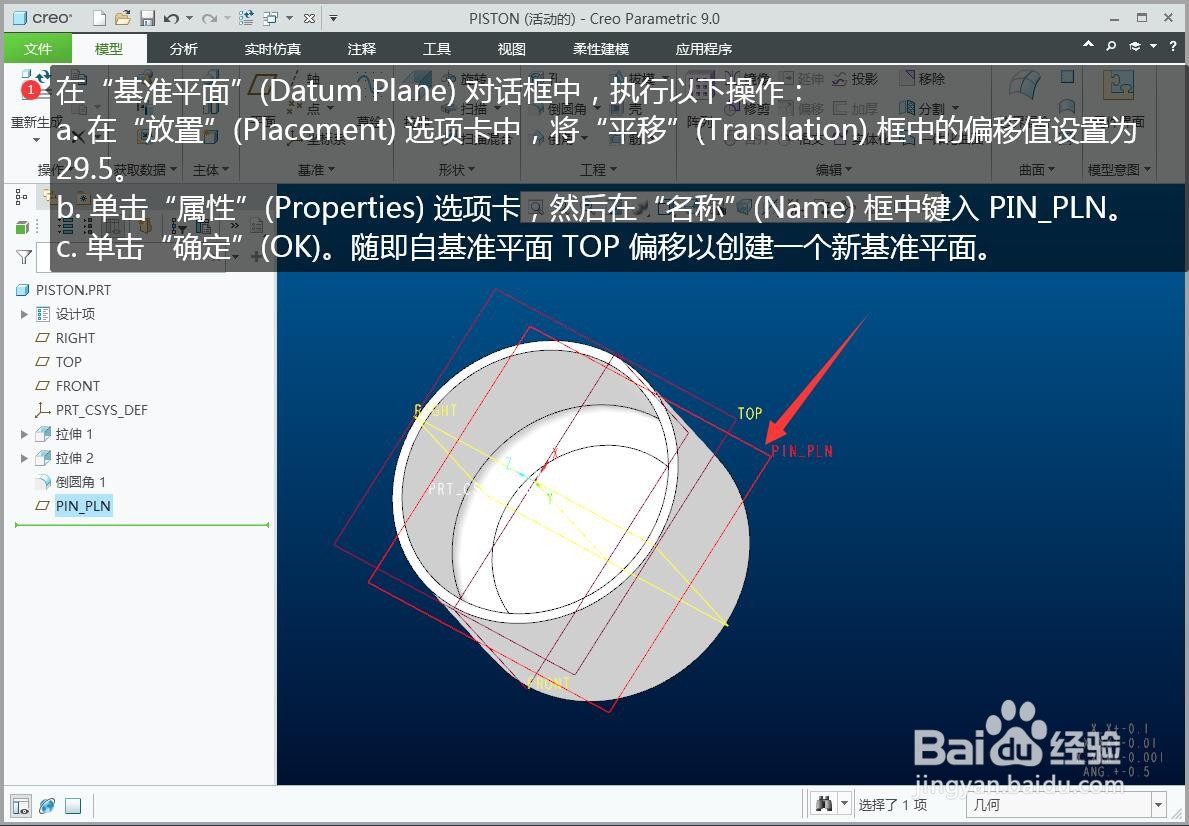

5/8在“基准平面”(Datum Plane)对话框中，执行以下操作：
a.在“放置”(Placement)选项卡中，将“平移”(Translation)框中的偏移值设置为29.5。
b.单击“属性”(Properties)选项卡，然后在“名称”(Name)框中键入PIN_PLN。
c.单击“确定”(OK)。随即自基准平面 TOP 偏移以创建一个新基准平面。

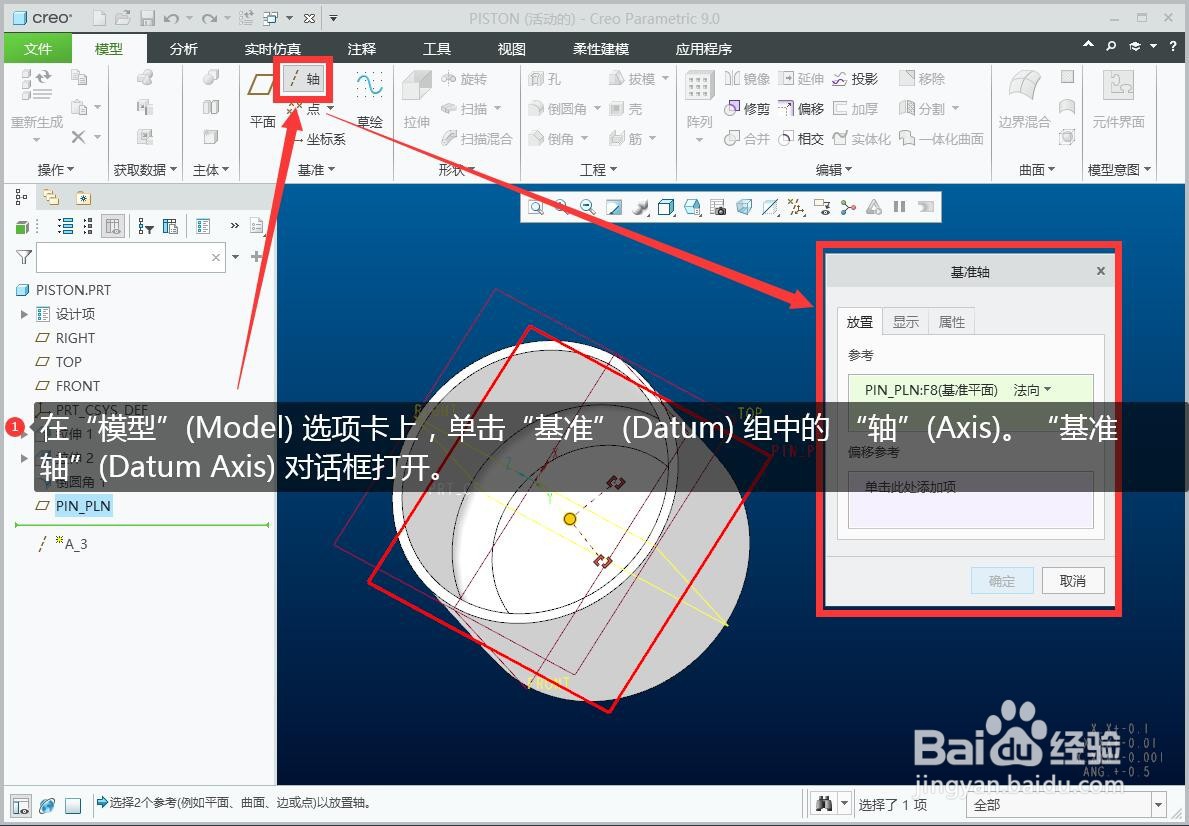

6/8在“模型”(Model)选项卡上，单击“基准”(Datum)组中的“轴”(Axis)。“基准轴”(Datum Axis)对话框打开。

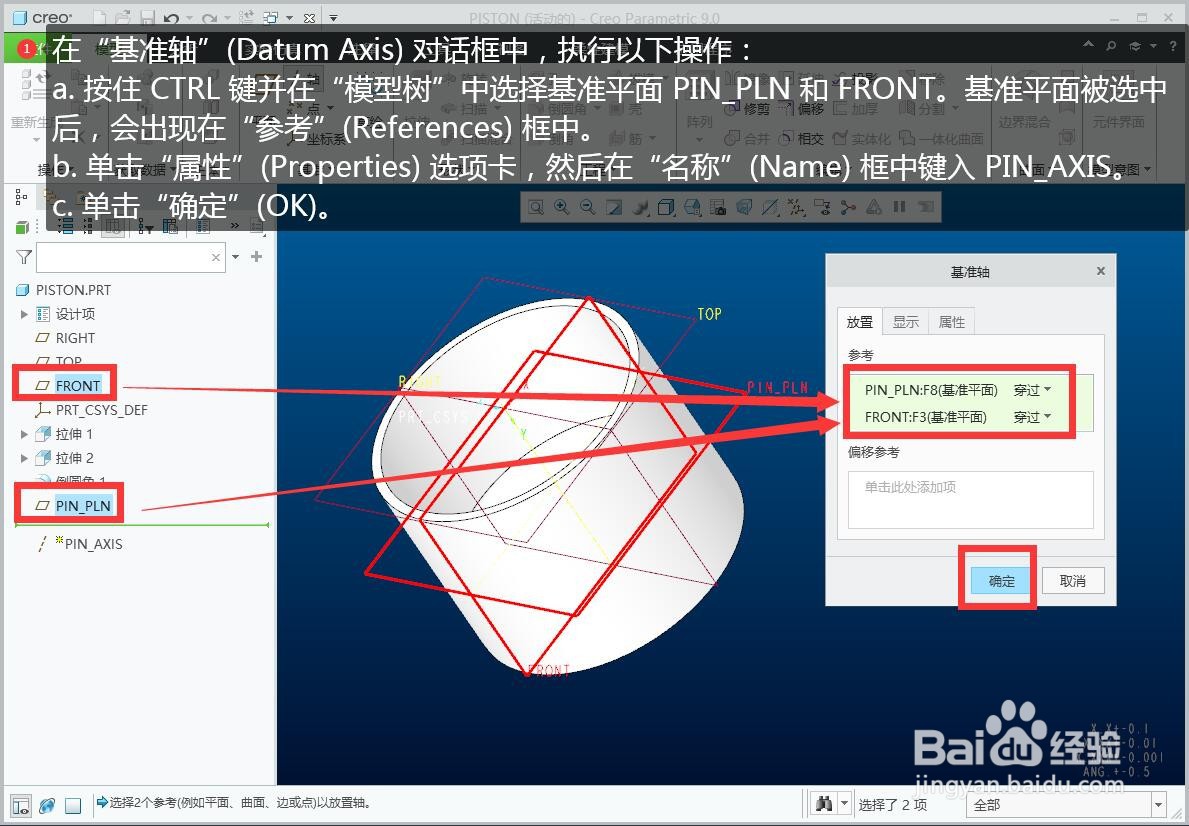

7/8在“基准轴”(Datum Axis)对话框中，执行以下操作：
a.按住 CTRL 键并在“模型树”中选择基准平面 PIN_PLN 和 FRONT。基准平面被选中后，会出现在“参考”(References)框中。
b.单击“属性”(Properties)选项卡，然后在“名称”(Name)框中键入PIN_AXIS。
c.单击“确定”(OK)。

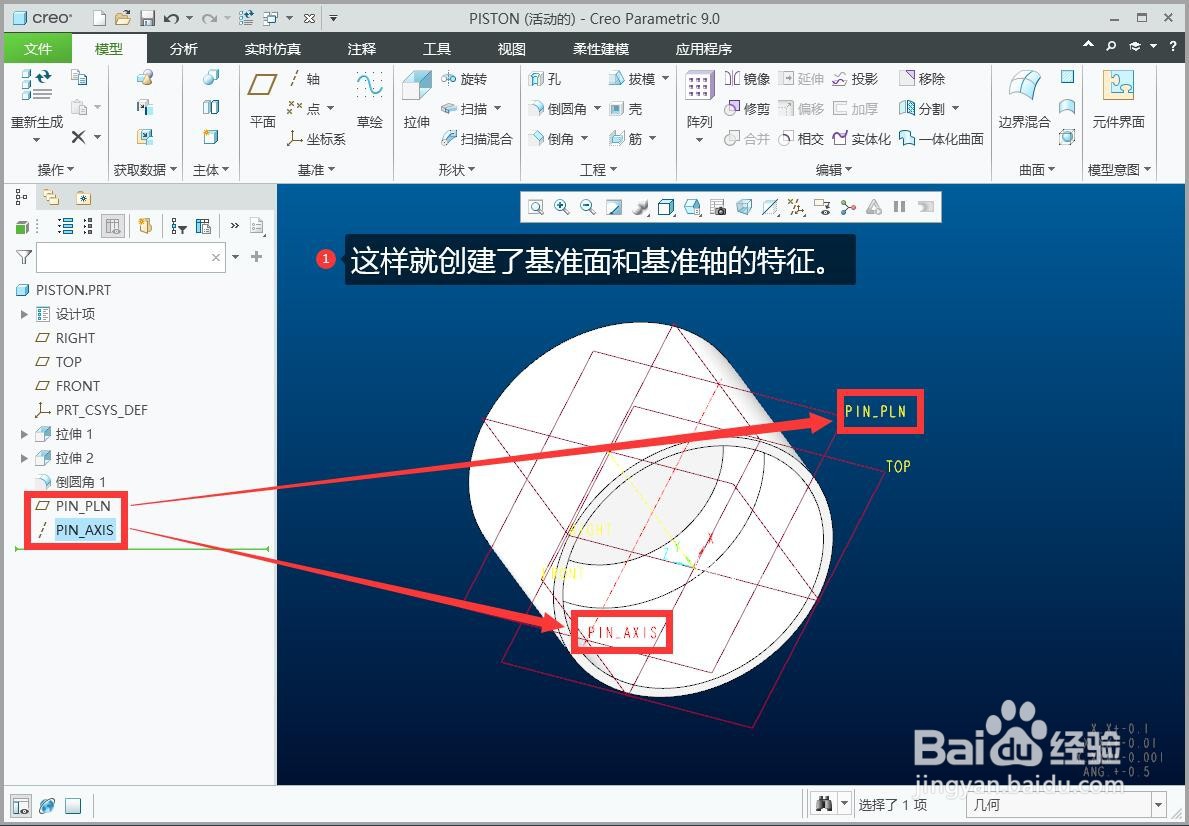

8/8这样就创建了基准面和基准轴的特征。
