本人在用solidworks做设计时，喜欢将一个装配体的图纸保存在一个图纸文件中，这样在查看的时候很方便，只需要点击窗口下方的标签页就能查看每个件的图纸情况，不需要再到文件夹中找到文件然后再打开，合并后能够明显提高工作效率。工具/原料moresolidworks2012以上版本，建议2014,2016,2018solidworks插件kytool一套solidworks装配体方法/步骤1/7分步阅读

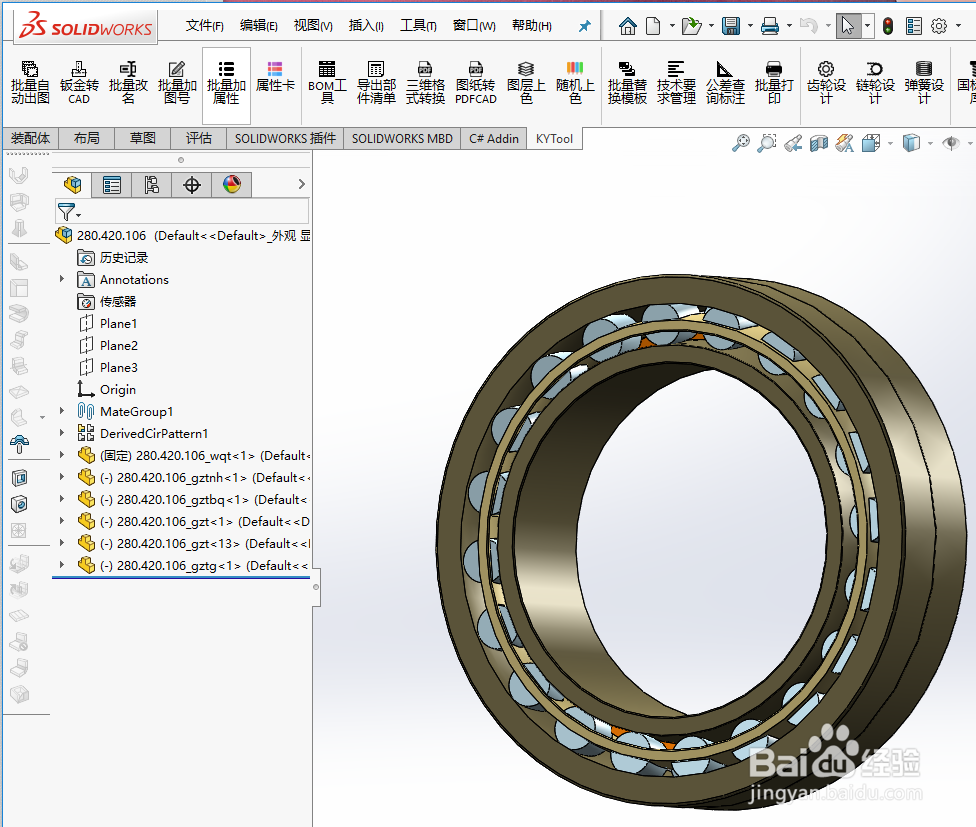

打开SolidWorks，打开装配体

2/7

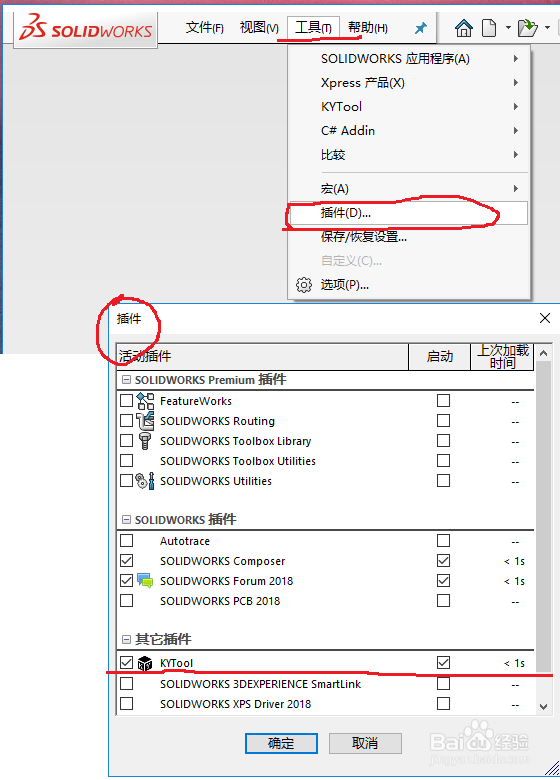

通过工具菜单中打开插件管理器，加载KYTool插件，如果找不到这个插件，可以到其官网去找安装包安装后就有了。

3/7

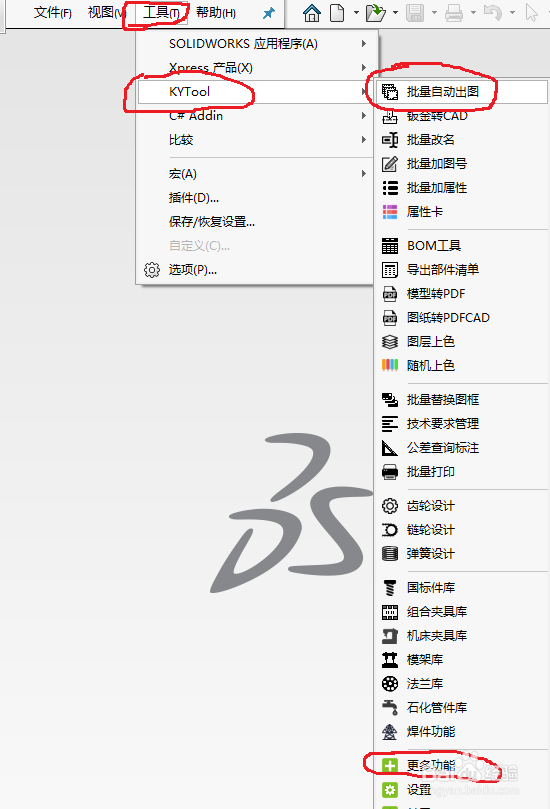

点开工具菜单下的kytool菜单下的第一项，自动出图功能，或者更多功能窗口，这里以打开自动出图功能窗口为例。

4/7

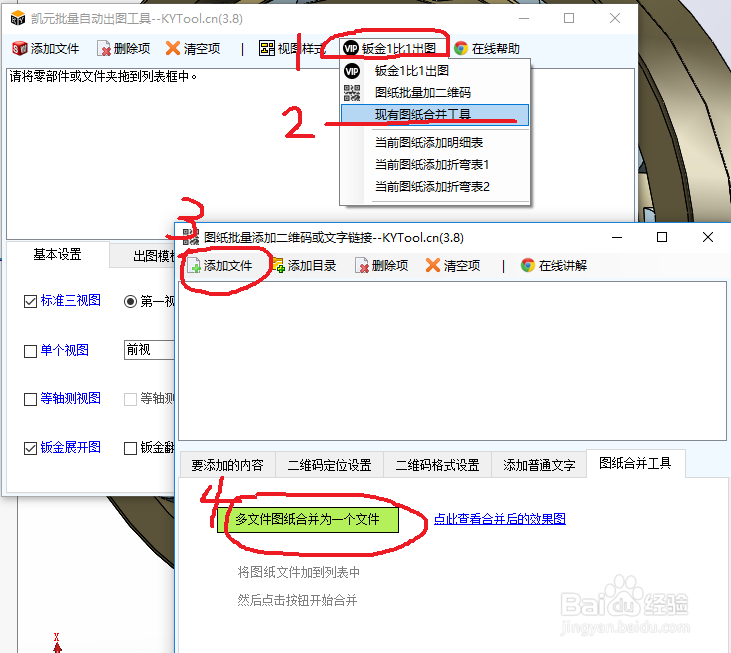

在自动出图窗口中，点击菜单中的（现有图纸合并工具）打开图纸合并窗口，如下图所示

5/7

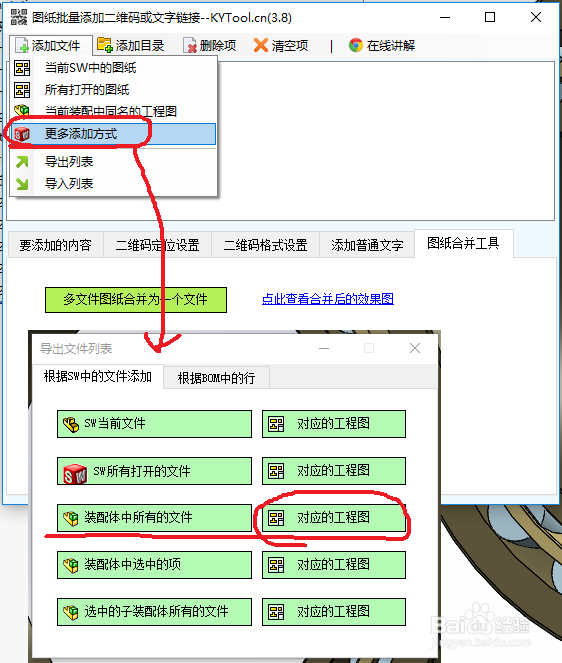

在图纸合并窗口中，点击添加文字下面的更多添加方式，可以添加当前装配体中所有模型对应的图纸（这样添加更加方便，当然还有其他添加方式比如直接选图纸文件也可以）

6/7

现有的单张图纸加到列表中后，点击【多文件图纸合并为一个文件】按钮，软件自动开始执行solidworks图纸合并工作 （在添加文件时，左上角添加文件菜单是有下拉菜单的，按下鼠标不松开就会弹出下拉菜单。）

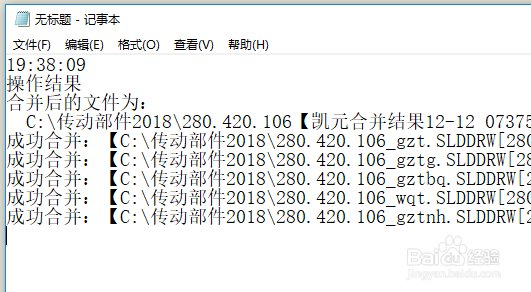

大约要持续一分钟，弹出结果窗口

7/7

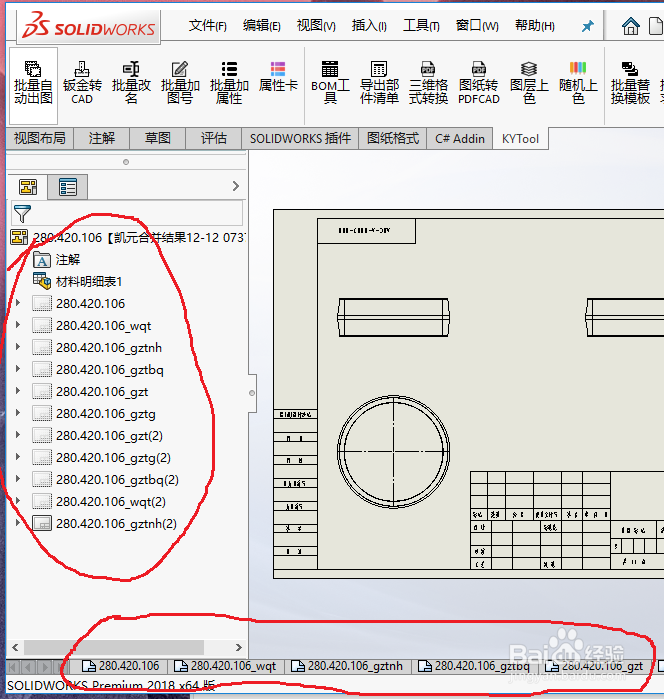

接下来可以到SolidWorks中查看合并的图纸的实际效果：可以看到下图中，一个文件中出现了多个模型的图纸。

方法/步骤21/2

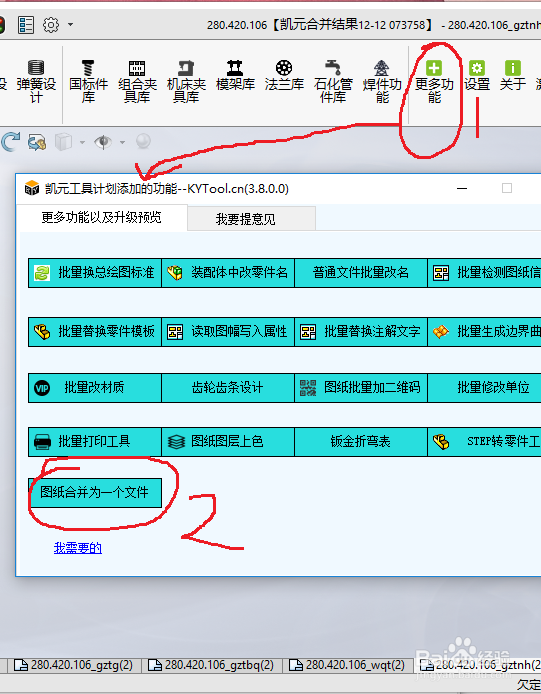

也可以通过kytool菜单中的更多功能菜单来打开合并工具，这样也很方便

2/2

后面的操作步骤和上面的就相同了

注意事项

最好用SolidWorks2012以上的版本，太老的版本操作不方便

kytool工具菜单要安装这个工具，然后加载后才能找到，SW支持无限扩充

如果还没出图，也可以直接用ky自动出图工具生成一个合并好了的图纸文件

自动出图时要选中合并到一个文件才行，如果不合并就后期再合并

手动复制粘贴也可以实现，只是效率很低

图纸模板里标题栏的链接最好链接模型的属性，不要链接图纸的属性，后者容易所有图纸标题相同
