订阅HTBZ-H变压器综合测试台耐压试验操作说明

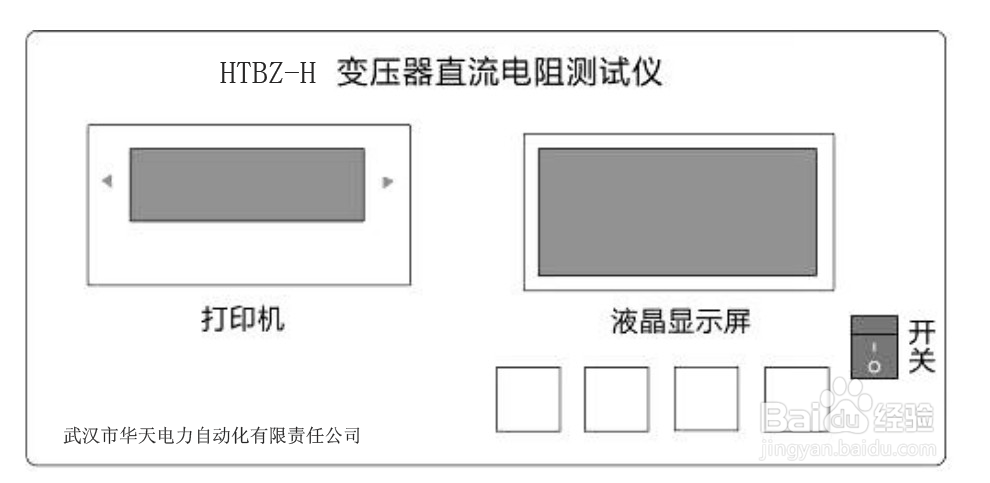

来源：网络收集 点击： 时间：2024-08-13首先了解测试台的面板按钮
2/3工频耐压试验
将试验台的主控台与辅控台用航插线相连。
将实验台的“三相四线”连接到总电源上。
将实验台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。
将“工频输出”接线柱与试验变压器的输入端相接，“工频仪表”接线柱与试验变压器的仪表接线柱相接，试验变压器接地柱接地。
合上空气开关，这时总电源指示灯亮,打开控制电源锁开关。
将时间继电器设置为耐压所需的时间。
按下“三相合闸”按钮，同时三相合闸指示灯亮。
按下“工频合闸”按钮，工频合闸指示灯亮。
按下升压按钮可点动升压，同时升压指示灯亮。
观察工频输出指示表头，当耐压值到所需的值时停止升压，同时按下耐压按钮，时间继电器开始计时，当时间到设定时间时，耐压报警器开始报警，此时试验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转耐压按钮，按钮抬起。如耐压过程中如有异常，请马上按下“急停”按钮，可停止试验，调压器自动降到零位。
3/3感应耐压试验
将实验台的“三相四线”连接到总电源上。
将“电动机电源“接到发电机的输入端，将“发电机输出”接到发电机输出端。
将发电机的励磁输出接到台体的“励磁输出“接线柱上
将“感应输出“接到被试变压器。
合上空气开关，这时总电源指示灯亮,打开控制电源锁开关。
将时间继电器设置为耐压所需的时间。
按下“三相合闸”按钮，同时三相合闸指示灯亮。
按下“感应合闸”按钮，感应合闸指示灯亮。
按下“发电机起动”按钮，发电机起动指示灯亮。
按下升压按钮可点动升压，同时升压指示灯亮。
观察倍频耐压输出指示表头，当耐压值到所需的值时停止升压，同时按下耐压按钮，时间继电器开始计时，当时间到设定时间时，耐压报警器开始报警，此时试验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转耐压按钮，按钮抬起。如耐压过程中如有异常，请马上按下“急停”按钮，可停止试验，调压器自动降到零位。
注意事项进行测量前，一定要仔细检查接线。高低压侧避免反接。
仪器正在进行测量时，操作人员禁止触碰面板上的接线柱及变压器侧接线夹具！！！
