CATIA基础-圆柱形延长孔讲解工具/原料moreCATIA v5r21电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
理工学科CATIA

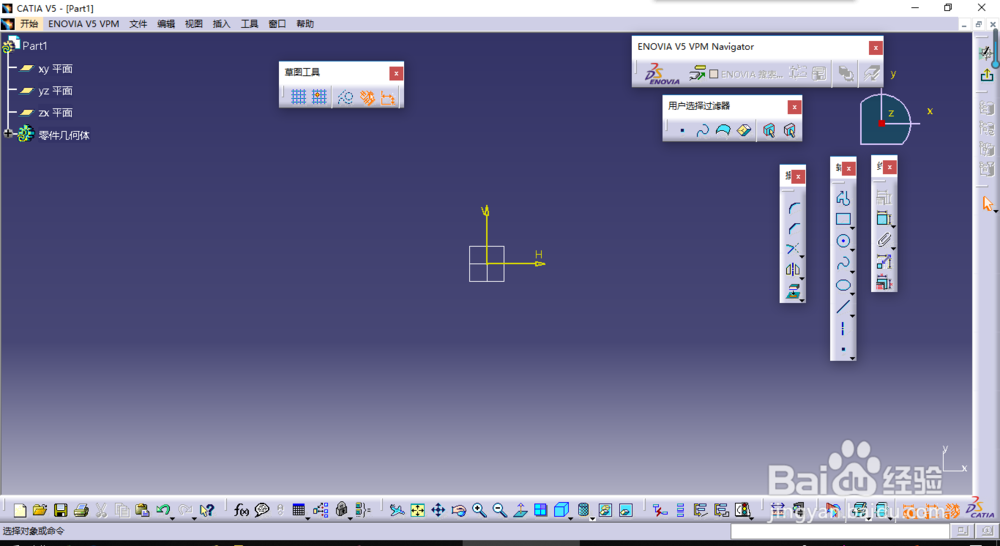

首先打开CATIA，进入零件设计-草图模式

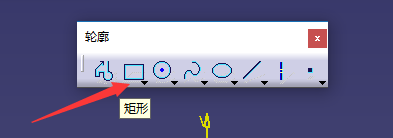

2/8在轮廓操作栏中找到矩形工具

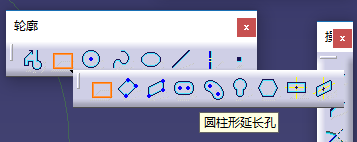

3/8点击下三角符号，找到圆柱形延长孔并点击

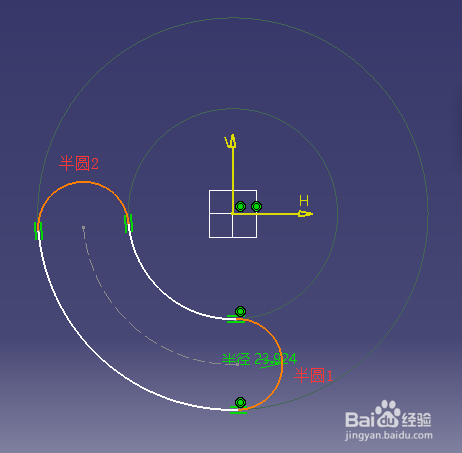

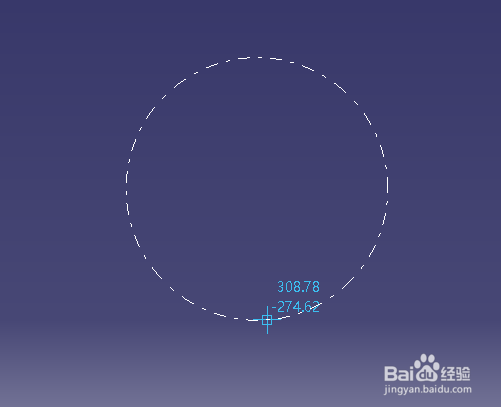

4/8这时候所点第一点的位置便是第一个半圆的圆心与第二个半圆的圆心所在圆的圆心

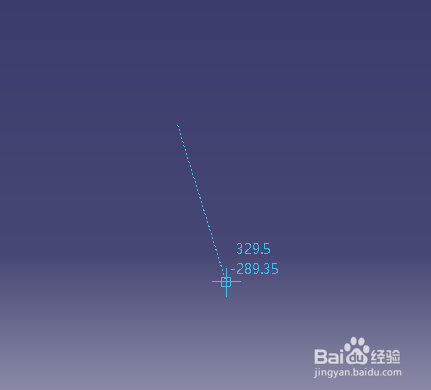

5/8第二点是第一个半圆的圆心

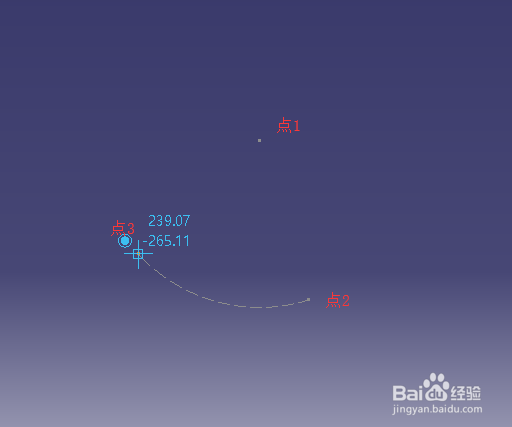

6/8第三点是第二个圆的圆心

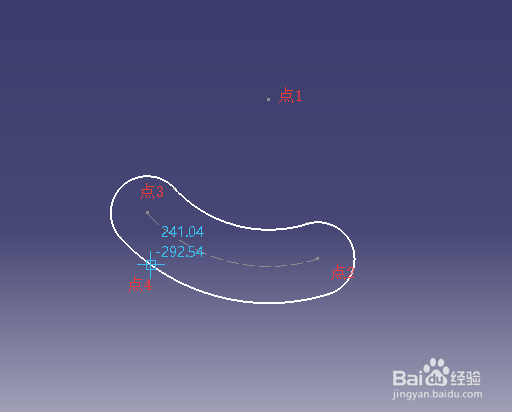

7/8第四个点确定两个半圆的半径

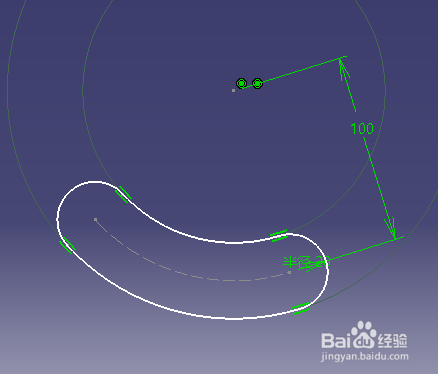

8/8这就快速的画出了一个圆柱形延长孔，可以用约束工具来约束圆柱形延长孔的尺寸大小
