使用cad绘图，cad怎么删除多余的线是必须要掌握的，工作中经常要用到，下面小编告诉大家cad怎么删除多余的线。工具/原料moreAuto CADcad怎么删除多余的线11/3分步阅读

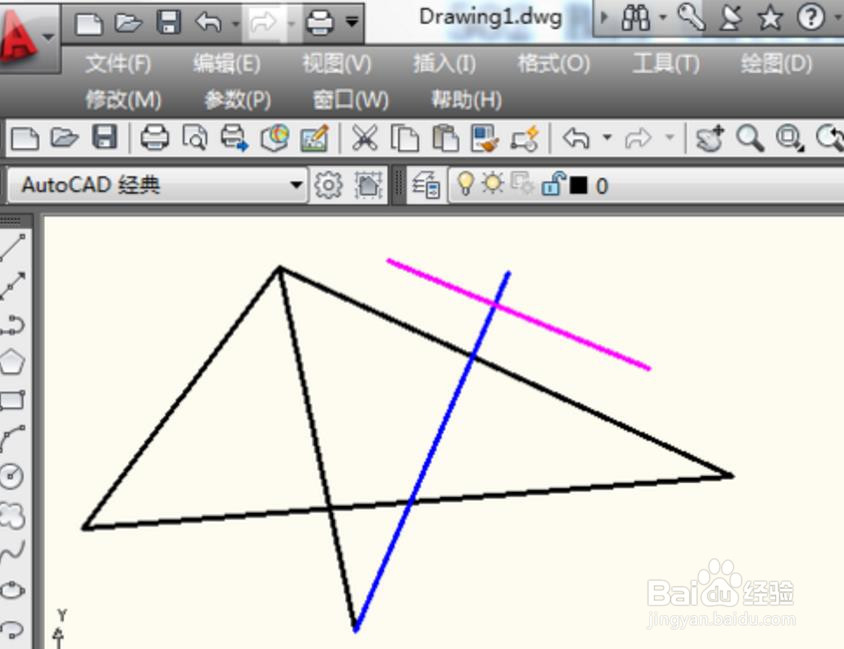

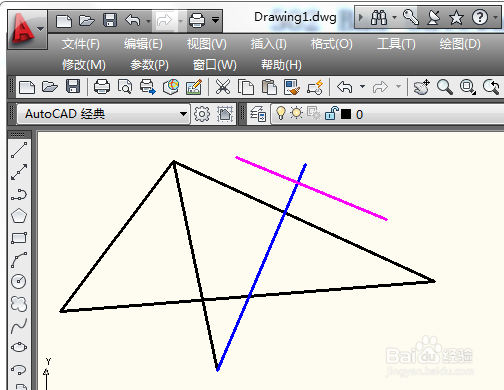

cad怎么删除多余的线？首先小编先用cad绘制出图形为例。

2/3

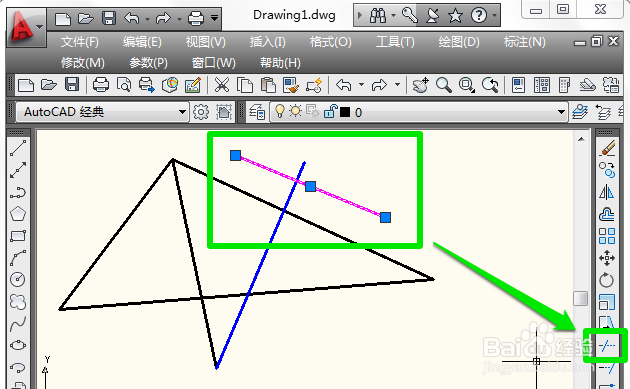

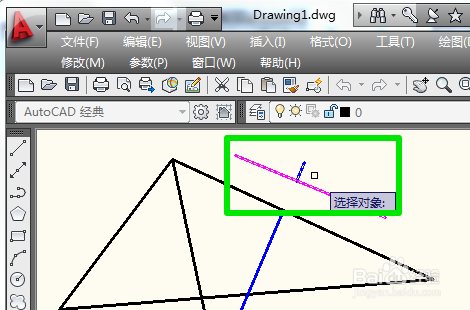

像现在要删除蓝色线多出粉色线的部分，我们首先选择粉色线，然后点击裁剪工具。

3/3

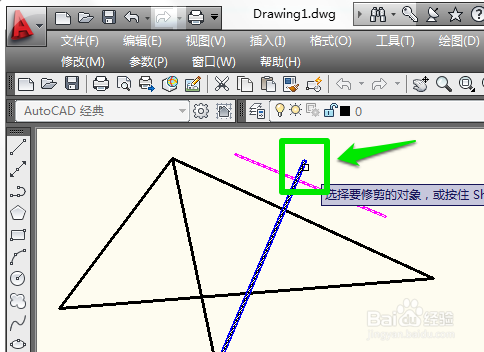

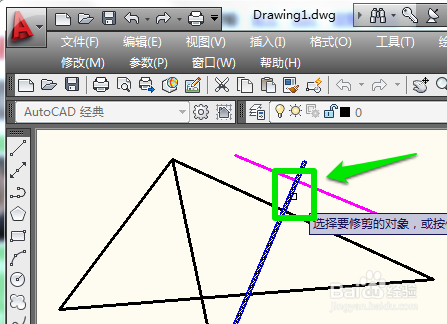

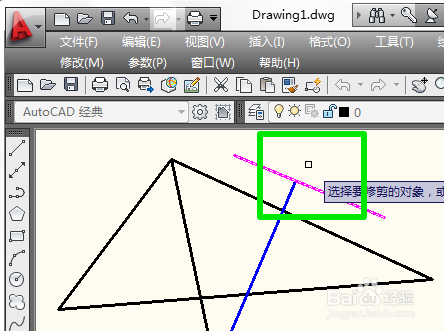

选择裁剪工具后光标会变成小方块，在蓝色线超出粉色线多余的地方单击鼠标cad多余的线就删除了。

cad怎么删除多余的线21/5

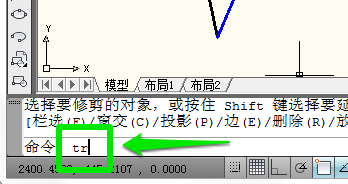

小编喜欢使用第二种方法删除cad多余的线，输入cad修建命令tr，然后按两下回车（记得是两下哦）。

2/5

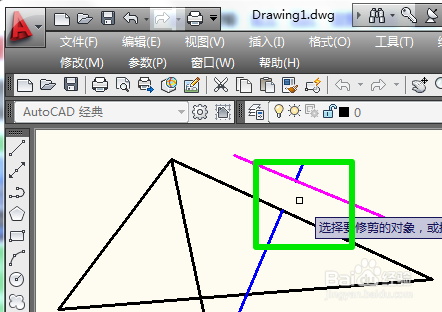

此时用鼠标点击想要修剪的部分就可以把cad多余的线删除掉了。

3/5

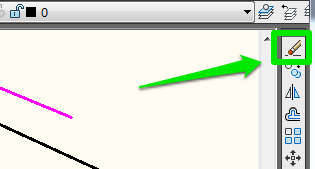

此时会看到蓝色线和紫色线还是多余，我们选择删除工具，cad删除工具快捷键是e。

4/5

鼠标在cad多余的线上单击选中，然后按回车就可以了。

5/5

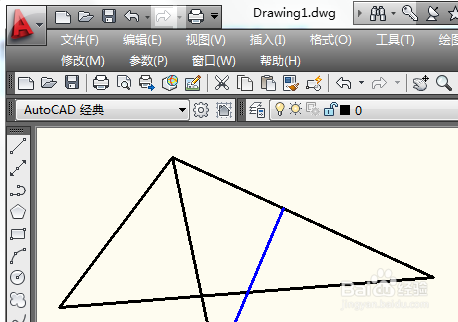

此时按esc退出删除工具，cad怎么删除多余的线就解决了。

希望此经验对您有帮助1/1
