订阅FX3U 左移指令（SFTL）的用法
来源：网络收集 点击： 时间：2024-08-20【导读】：
在三菱的位移指令当中，有左位移指令（SFTL）和右位移指令（SFTR）两种，他们之间的区别很小，只要弄懂了一个指令，那么另一个指令就自然懂了。位移指令用的最多的就是用来进行顺控程序的编程。工具/原料more电脑GXWorks方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

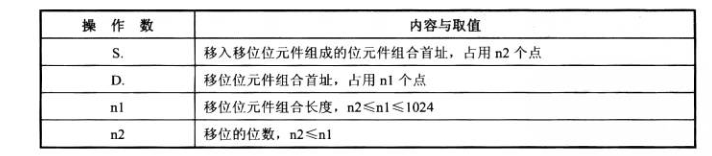

介绍指令格式：如图共有四个操作数组成。他们的功能分别见下图。

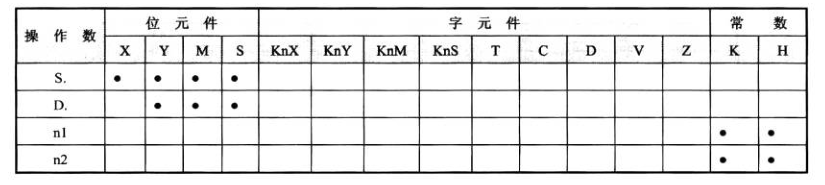

2/6介绍指令可用软元件：左边两位都是字元件，右边两位都是常数。
3/6指令解读：当驱动条件成立时，将以D为首址的位元件组合向左移动N2位，其高位由n2位的位元件组合S移入，移出的n2个低位被舍弃。

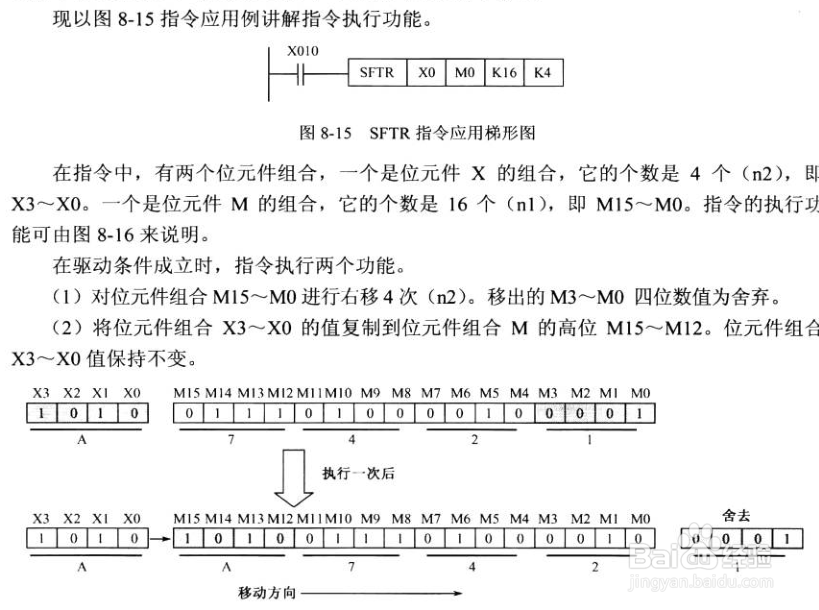

4/6介绍指令的指令功能：按照如何所示
5/6指令使用时的注意事项。

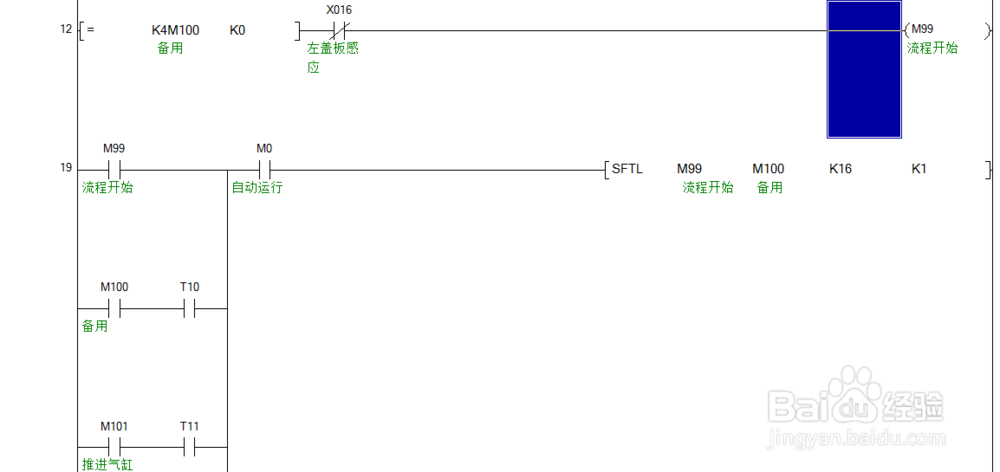

6/6附一张实际的工程图。
