从事家居设计行业的新同事，经常遇到红酒架不会设计。其实非常简单，只需要记住方式，即可！以下提供两种方案：一种是从零开始画；一种是本来就画好了，如何调整到一个框内，并且四周非常整齐。工具/原料more电脑电脑安装CAD（不限版本）方法/步骤1/10分步阅读

在ＣＡＤ上面，画一个框（快捷键REC），然后在屏幕上随意点一个点。再点击键盘“D”，填写尺寸。例如1000*500。如下图

2/10

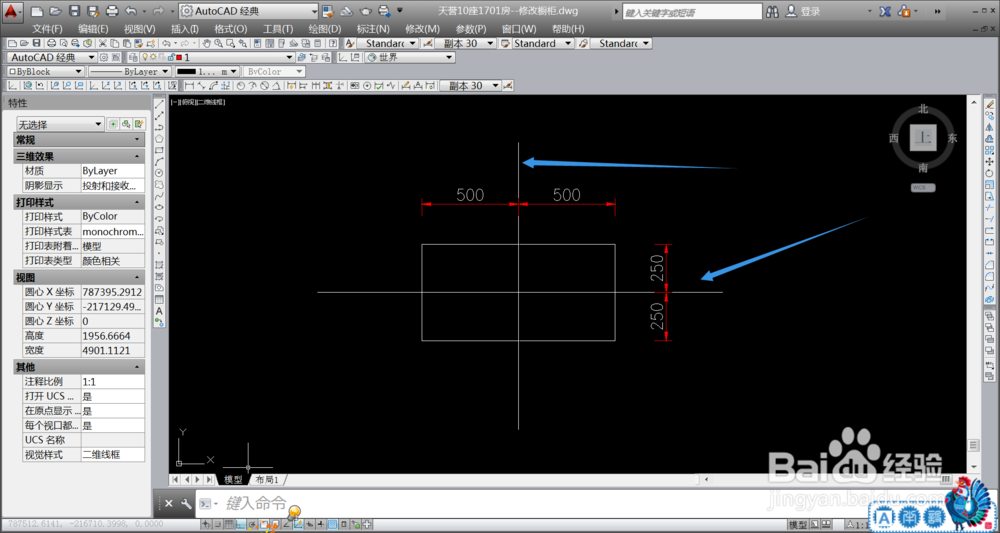

然后从框中间，画中心线。如下图。一定是中心线哦！

3/10

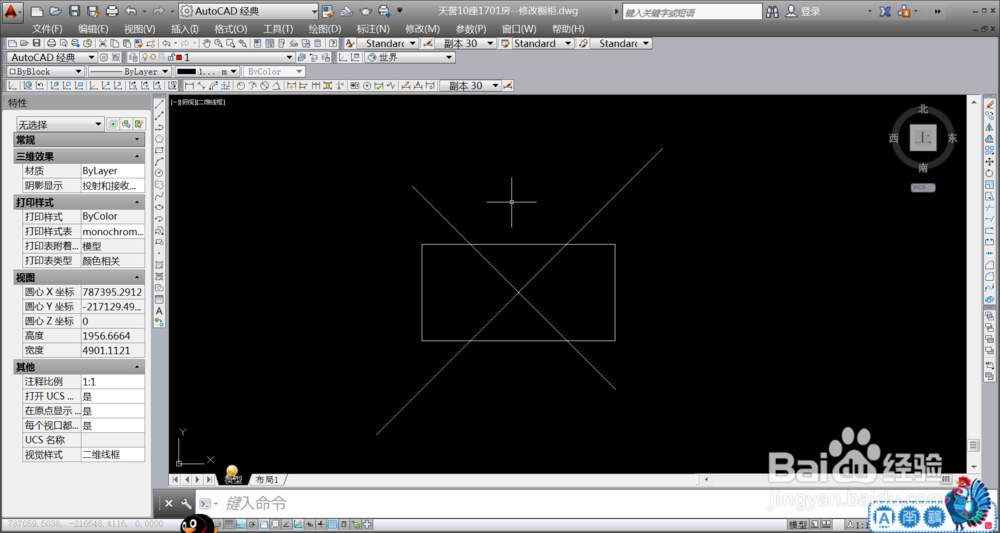

然后以将两条中心线，以交接点，旋转（快捷键RO）45°。如下图

4/10

因为涉及酒架板件的厚度，9mm、12mm、15mm和18mm等等不同厚度。我这里以18mm板材厚度为例。

然后修改“管理用户坐标”，快捷键ＵＣＳ，图标如下。

操作顺序如下，不管用快捷键也好，还是直接点击图标。效果都一样。

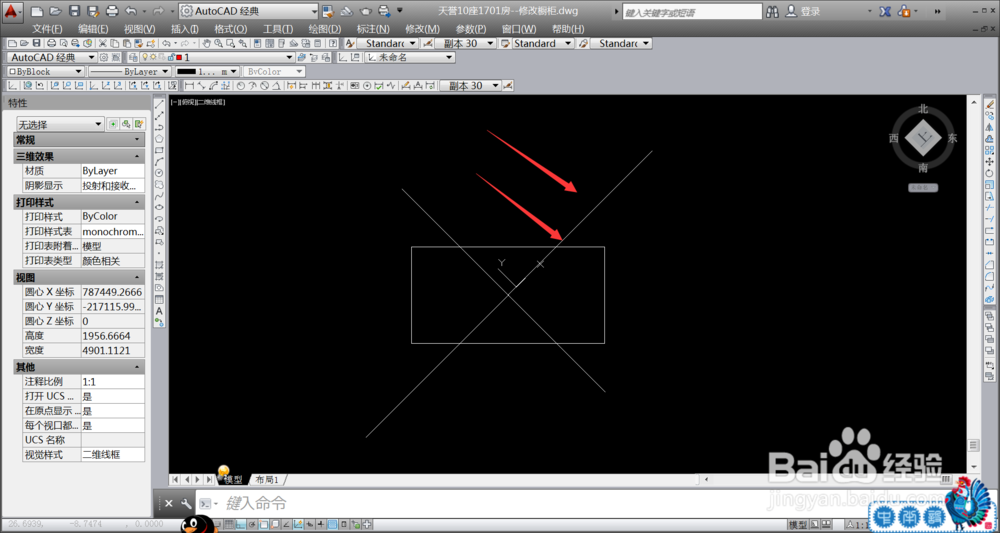

点击图标后，在模型里面，点解任意一条斜线，点击两处不同位置（同一斜线上），再点击上方任意一个位置。如下图。这就是确定“管理用户坐标”完成

5/10

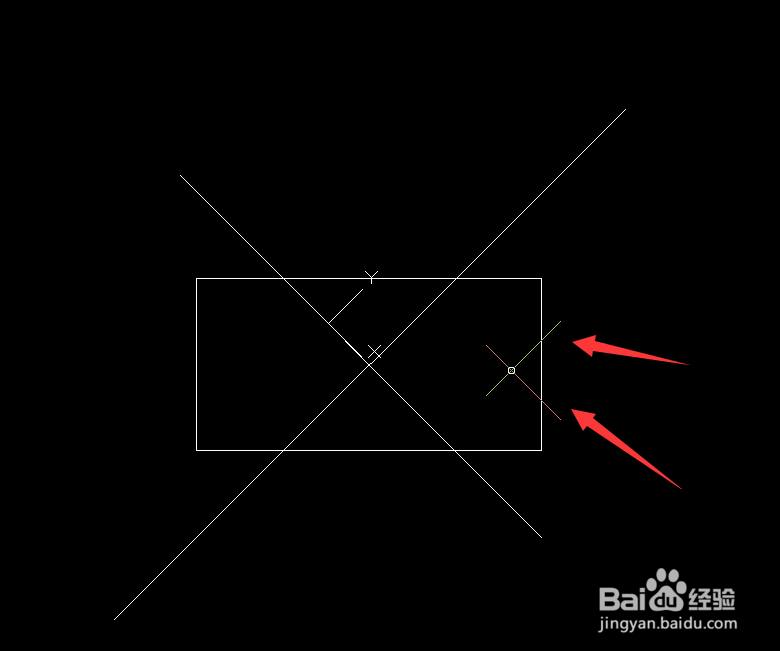

当鼠标箭头变成这样子的话，就证明你的操作是正确的！

6/10

然后将其中一条线“移动”（快捷键Ｍ）９ｍｍ，再“复制”（快捷键CO）18mm。如下图

7/10

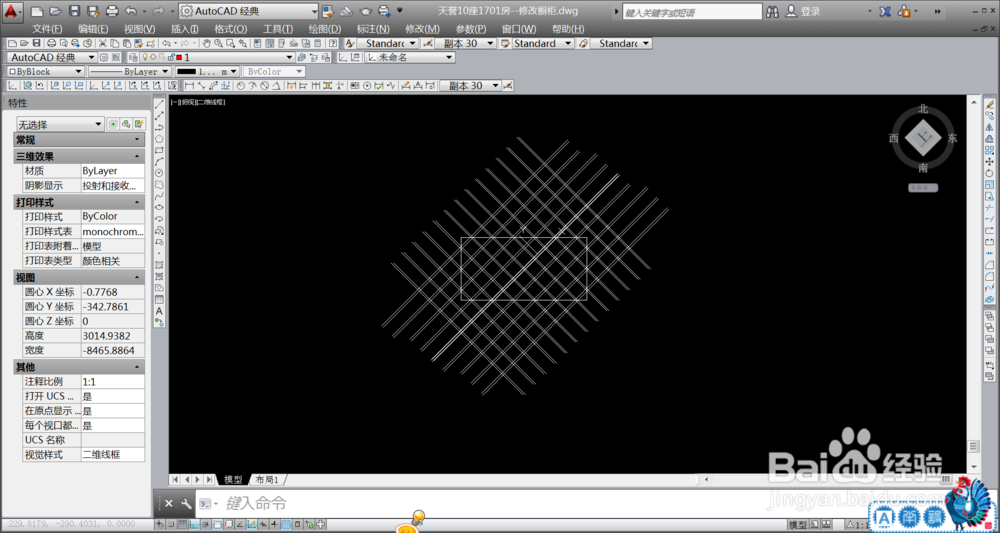

然后左边的斜线也一样复制，再将所以的线，（以内空为100*100）复制整个框内。如下图。

在复制所的线时，鼠标“管理用户坐标”依旧要保持45°角。复制数据填写118。

8/10

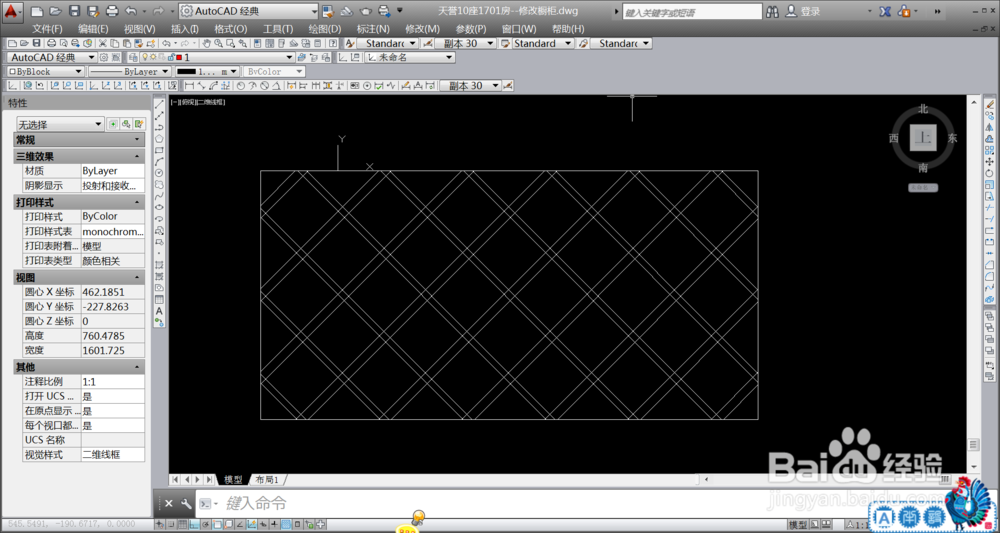

接下来，就是将四周多余的线，剪切(快捷键为TR)掉。

9/10

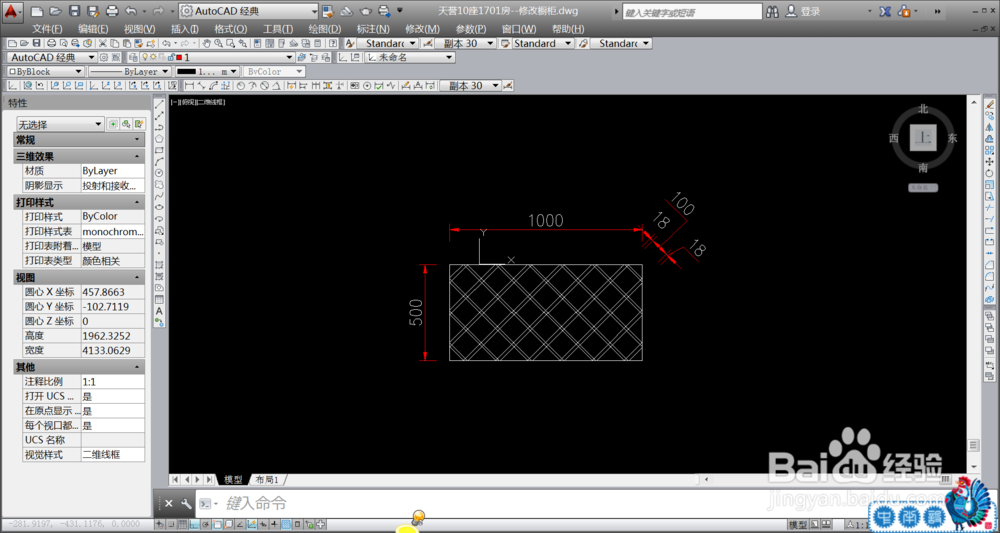

大功告成，标注的时候，可以选用ＤＡＬ快捷键标注。剩下就是标注了。

10/10

如何调整酒架到另一个框内，并且非常整体呢？

其实也非常简单

首先，确定需要放置的那个框的中心点，和上面一样！

然后，也确定早准备的红酒架的中心点

最后复制过去就可以了。

绝对非常标准。

献丑了！

注意事项

UCS命令应用非常广泛，一定要熟记

最终效果，还需要调整相应的尺寸
