切边是指工程图中，例如圆角等特征的过渡边线，除了轴测视图，其它视图，通常不绘制切边。边线即工程图视图中的模型轮廓。工具/原料more电脑SolidWorks软件方法/步骤1 切边的隐藏1/3分步阅读

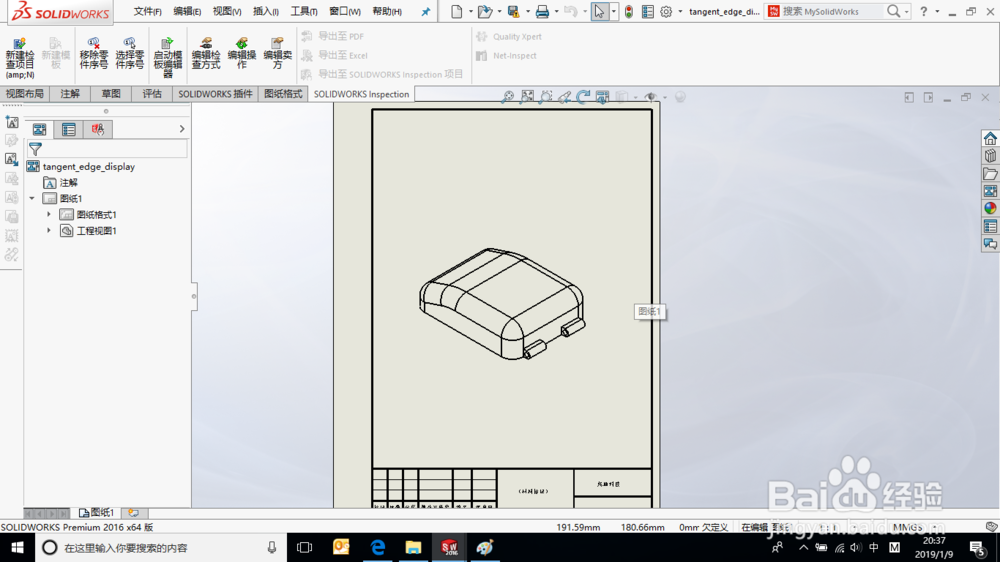

打开模型工程图，如图所示工程图，圆角的过渡边线即为切边。

2/3

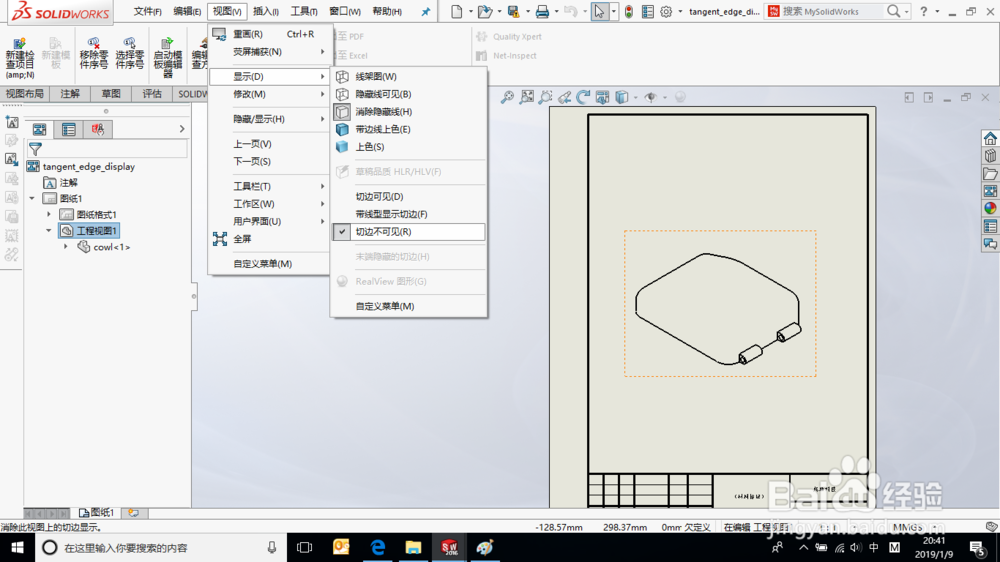

选中视图，然后选择“视图-显示-切边不可见”命令。

3/3

如图，切边被隐藏。

方法/步骤2 边线的隐藏显示1/5

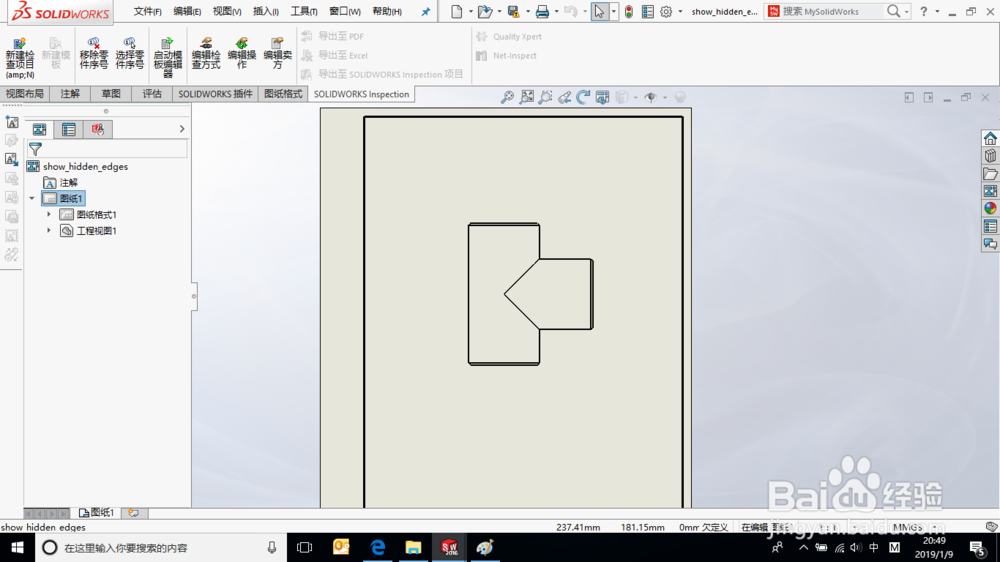

打开工程图，选中视图，然后右键单击鼠标，在弹出的命令选项中，选择“隐藏/显示边线”命令。

2/5

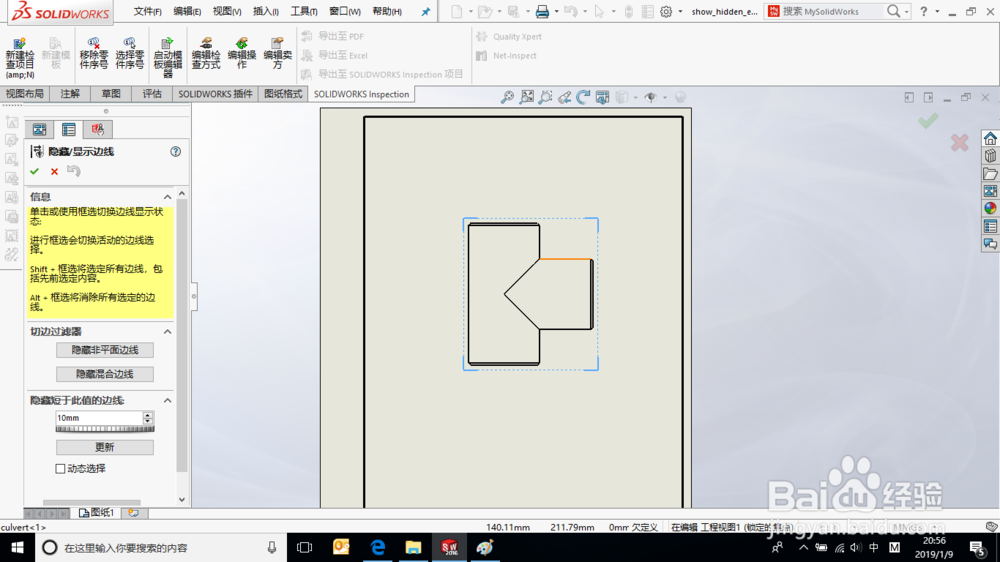

点选要隐藏的边线，单击确定，即可完成边线的隐藏。

3/5

对于视图中本身没有显示的边线，可以通过属性设置，来将其显示。

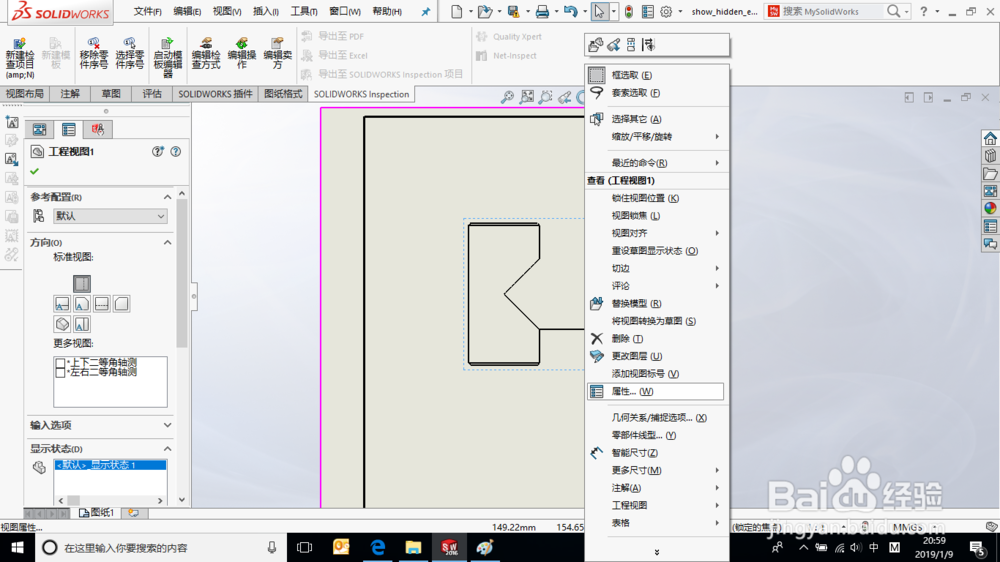

在视图上右击，选择“属性”命令。

4/5

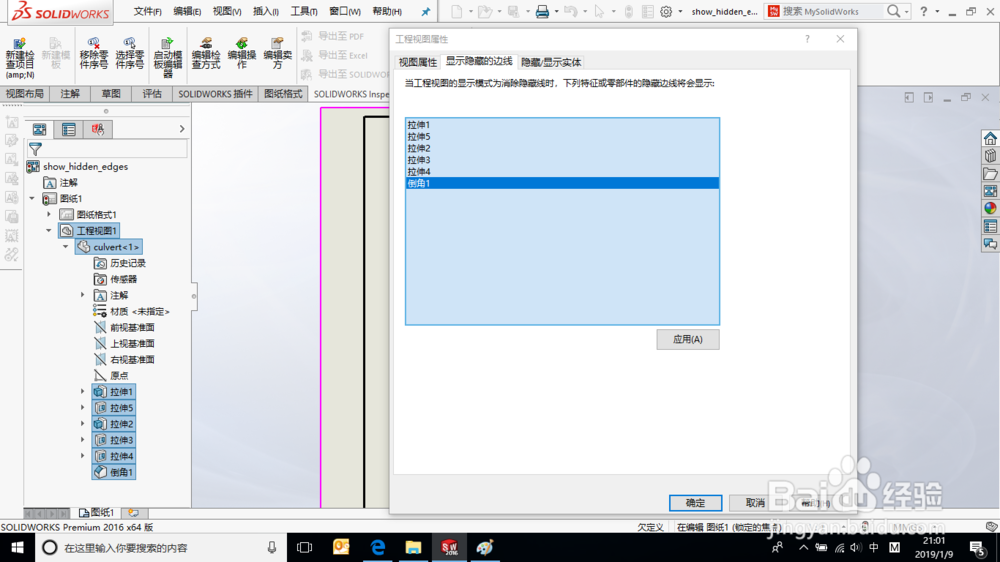

切换至“显示隐藏的边线”窗口。

在设计树中选择要显示边线的特征。

5/5

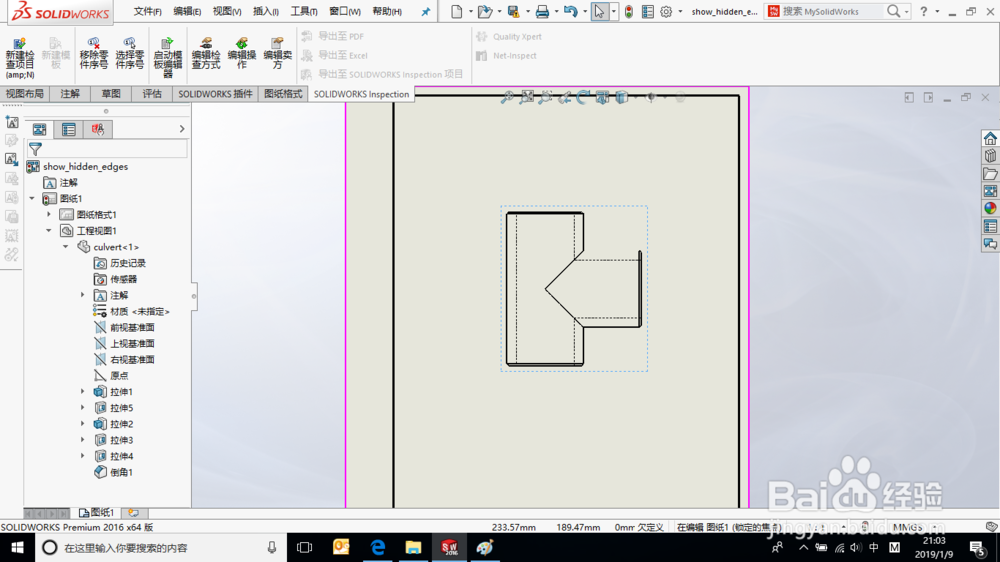

单击确定，视图中显示出原本被隐藏的边线。如图所显示的边线，为模型的内径边线。
