接地摇表本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。工具/原料more接地摇表测试线、地桩测量接地电阻的方法1/4分步阅读

按图1所示的方法接线

2/4

沿被测接地极 E（贪仗C2、P2）和电位探针 P1及电流探针 C1，依直线彼此相距 20 米，使电位探针处于 E、C 中间位置，按要求将探针插入大地粒材。

3/4

用盆扯帽专用导线将地阻仪端子 E（C2、P2）、P1、C1与探针所在位置对应联接。

4/4

开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头 LCD 显示的数值即为被测得的地电阻

测量土壤电阻率的方法1/4

按图2所示的方法接线

2/4

测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为 L，要求探针入地深度为 L/20cm，用导线分别从 C1、P1、P2、C2各端子与四根探针相连接。

3/4

若地阻仪测出电阻值为 R，则土壤电阻率按下式计算：Ф =2π RL Ф —土壤电阻率（Ω ·cm）、L—探针与探针之间的距离(cm)、R—地阻仪的读数（Ω ）

4/4

用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

测量导体电阻的方法1/2

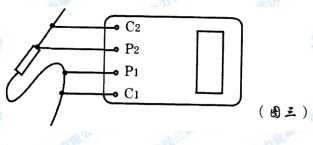

按图3所示的方法接线

2/2

测试方法参照上文

测量地电压的方法1/2

测量接线如图一，拨掉 C1 插头，E、P1 间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为 E、P1间的交流地电压值。

2/2

测量完毕按一下电源“OFF”键，仪表关机。

注意事项

存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及 腐蚀气体。

测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定 选定埋插点。

测量地电阻时最好反复在不同的方向测量 3~4 次，取其平均值。
