如下图所示，图纸上面的尺寸很多，对于新手学UG用户，画图命令倒是简单，看懂图纸就需要认真了，下面我们来学习一下此图的画法；方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
UGUG练习题UG图纸

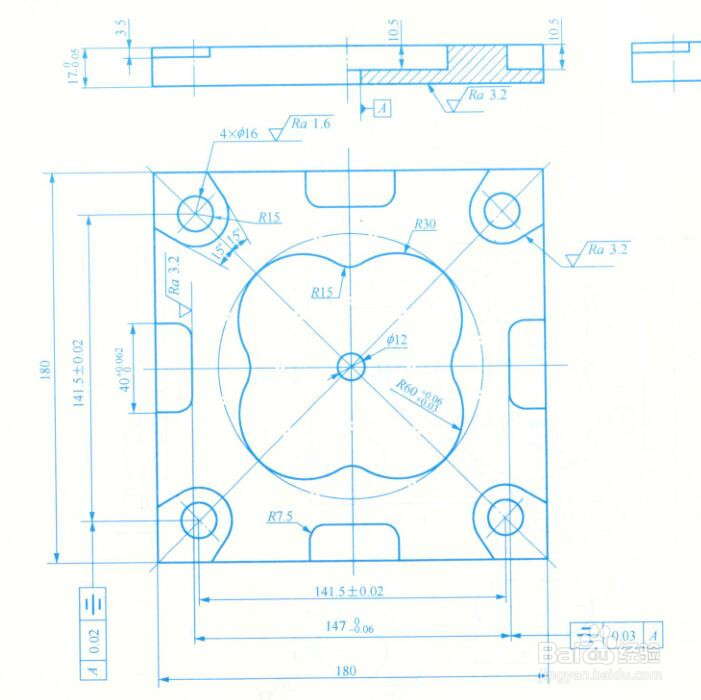

如下图所示，零件的图纸尺寸全部呈现出来；

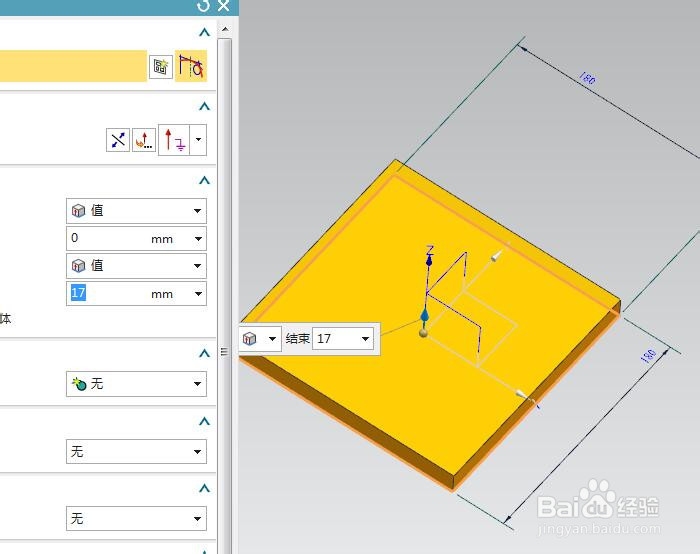

2/7先绘制一个正方体，其高为17mm;

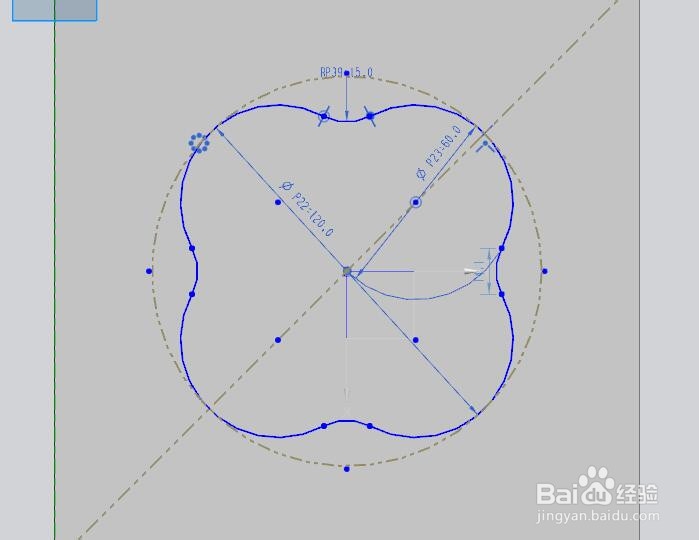

3/7进入到拉伸草图下，绘制如下图的中心槽形，其是用四个圆修剪后倒角而成；

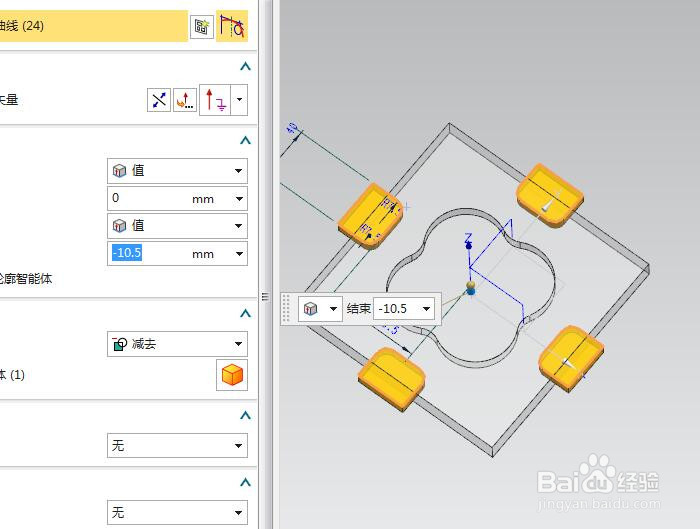

4/7以图上的尺寸为基础，绘制如图的四中心小槽；

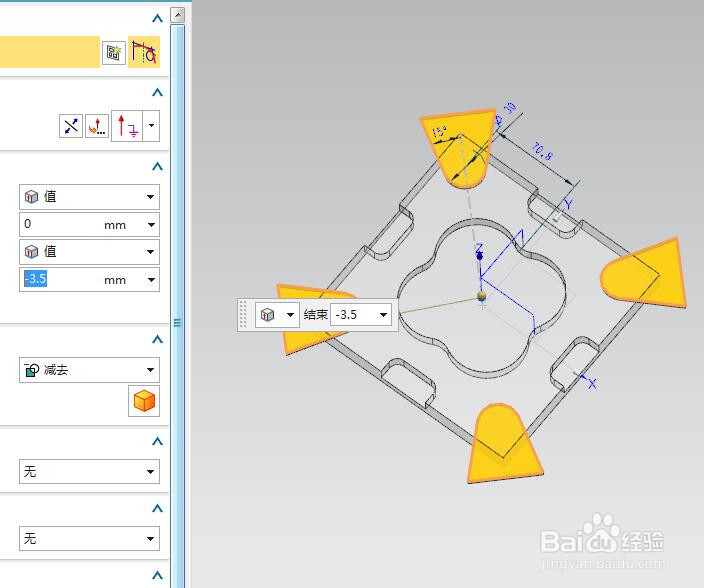

5/7在图形的四角处，有带有斜度的小槽，按图上的尺寸绘制其截面，然后拉伸，注意拉伸深度；

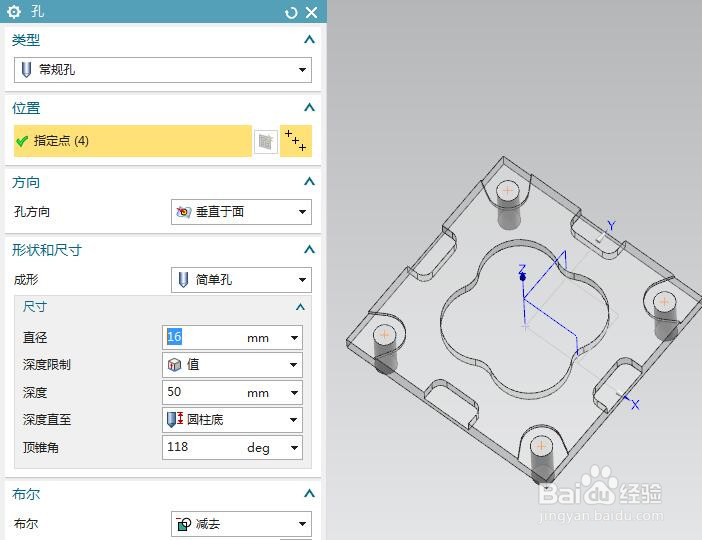

6/7创建四角边上的中心孔，使用孔命令，以上一步的R角中心为放置点进行孔操作；

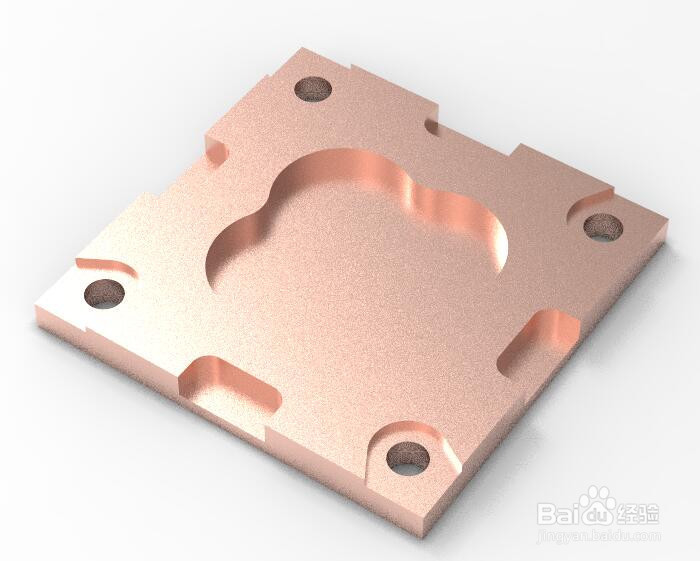

7/7完成后的三维几何体如下图；
