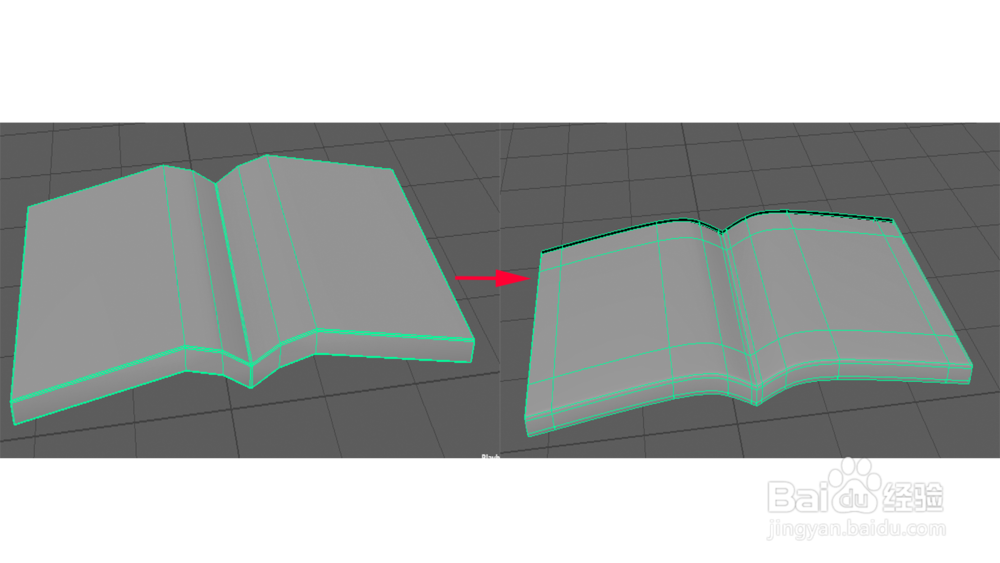

Maya软件当中对创建的多边形立方体进行缩放、弯曲等操作就可以作出一本摊开的书的模型。下面我们来介绍一下详细的制作步骤。工具/原料moreMaya软件2016版动画模块的“非线性-弯曲”【Nonlinear-Bend】命令。方法/步骤1/19分步阅读

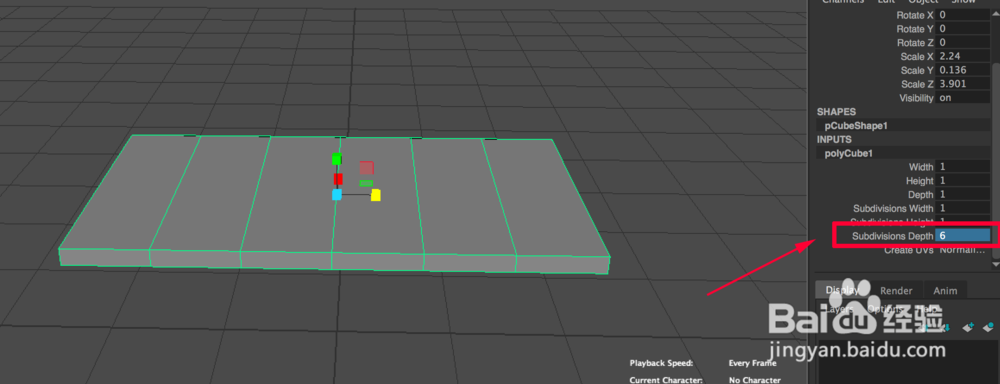

创建一个多边形立方体【Create-Polygon Primitives-cube】，在右侧通道盒修改深度细分【Subdivisions Depth】为6，然后按【R键】缩放到合适的尺寸，使其大致形状为一本摊开的书。

2/19

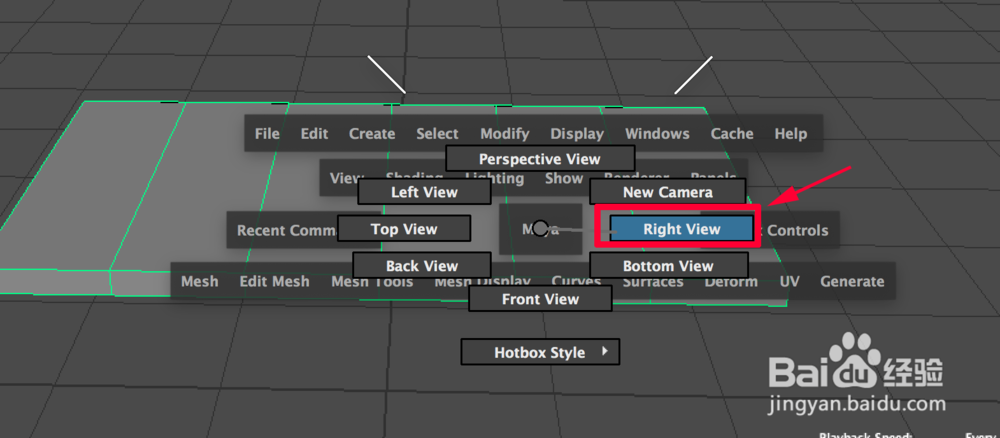

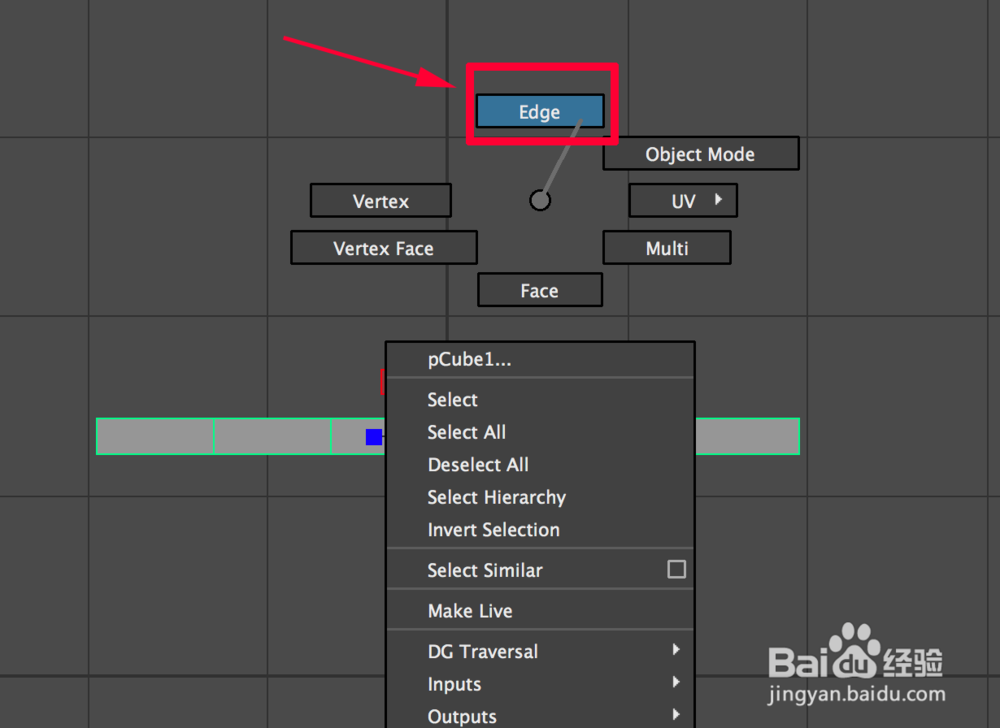

在模型上按住空格键+鼠标左键，切换到右视图。右键选择“边线”【Edge】

3/19

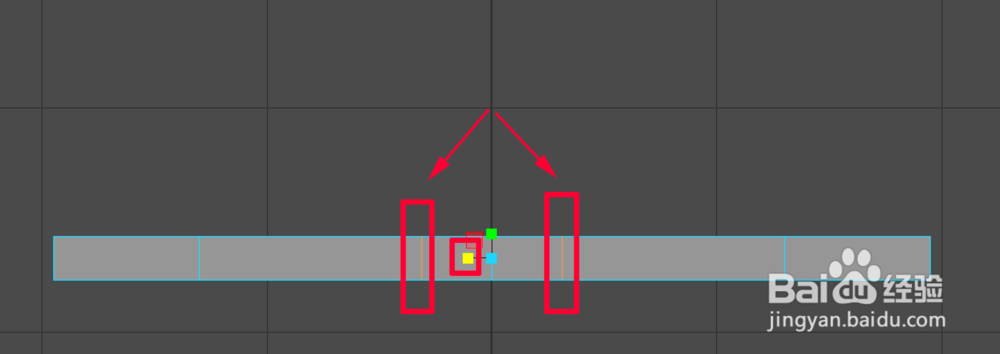

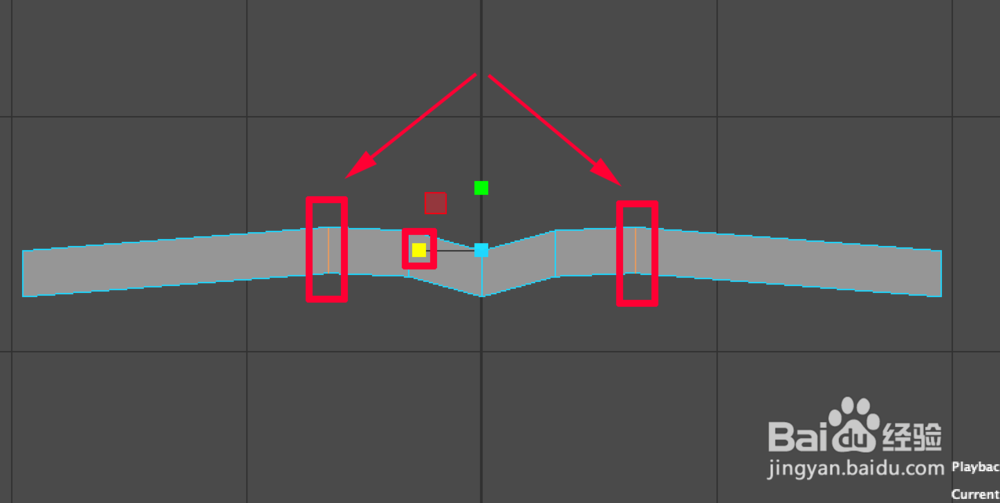

双击选择对称的两条线，通过缩放键【R】移动到中心附近。

4/19

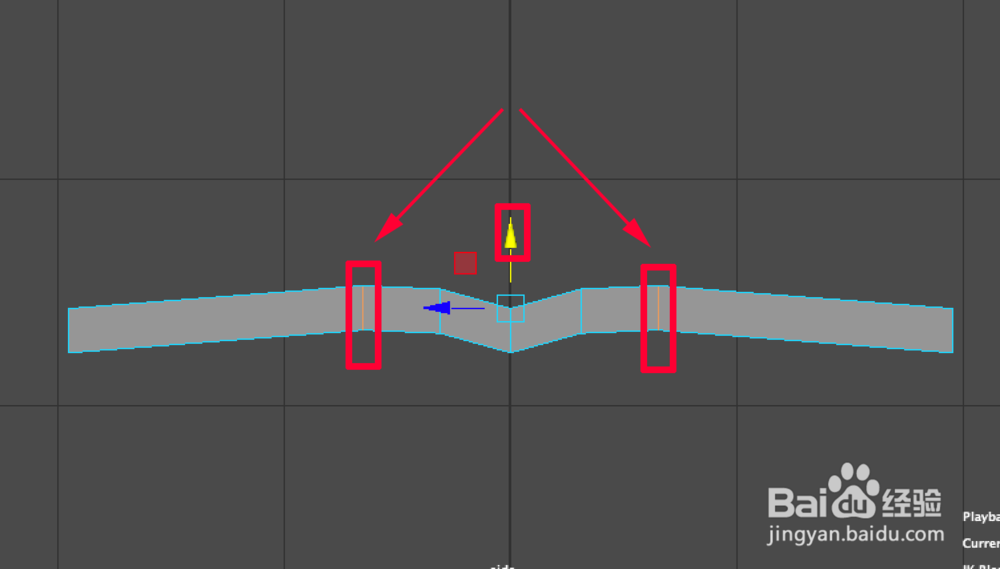

双击选中对称的两条线，向上移动一定距离。

5/19

调整到满意的弯曲度之后切换到透视图，对象模式。

6/19

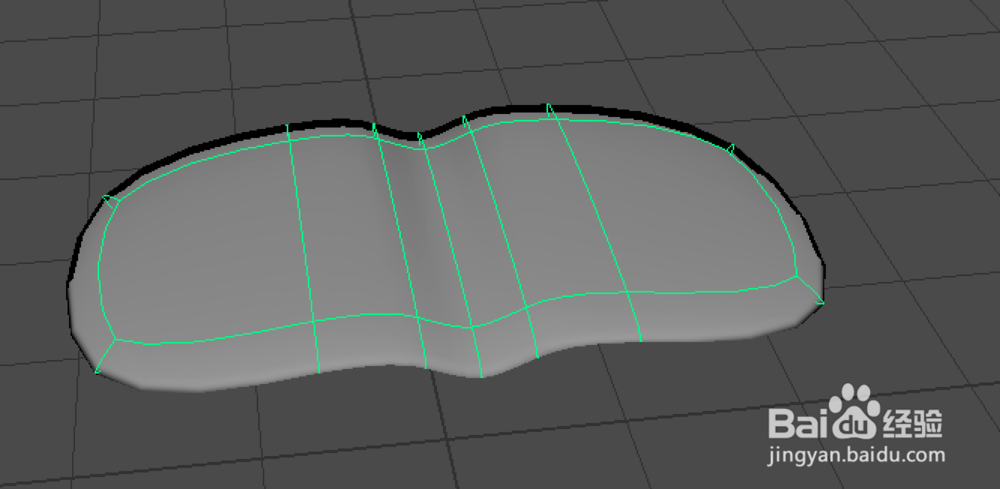

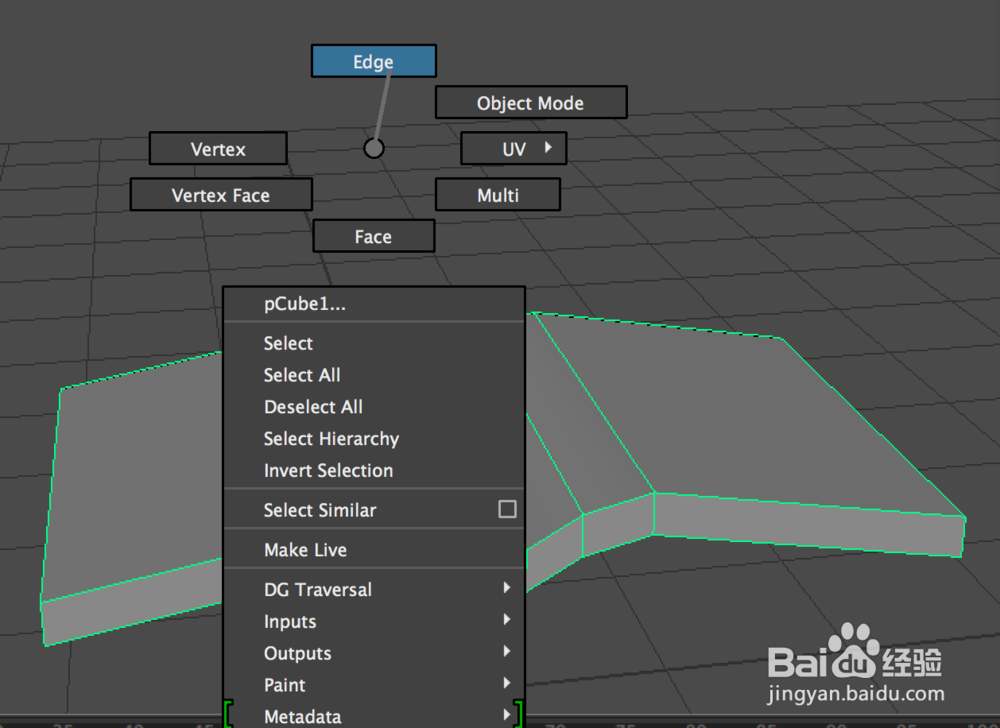

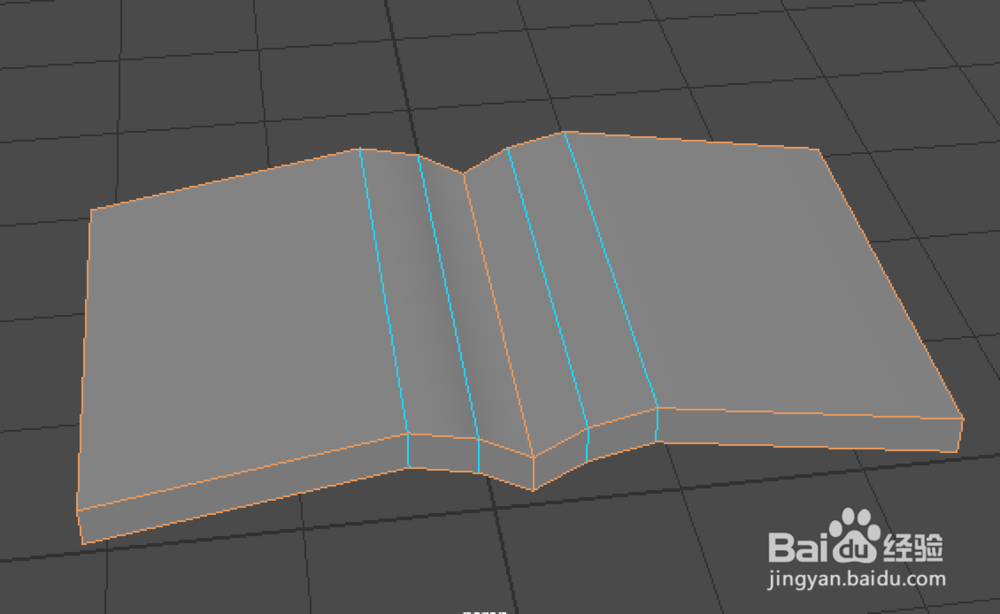

这时候按“3”圆滑显示，模型的边角没有棱角。所以我们接下来要做一下倒角。在模型上右键选择“边线”【Edge】的模式，全选所有的线，再按住Ctrl键，双击减选书页内的四条线。

7/19

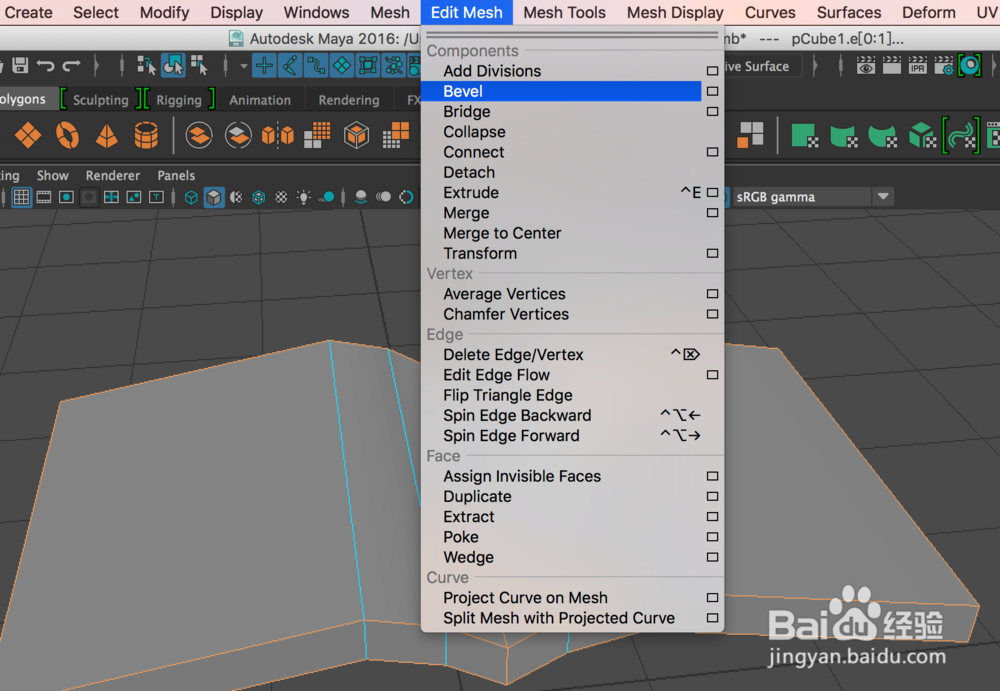

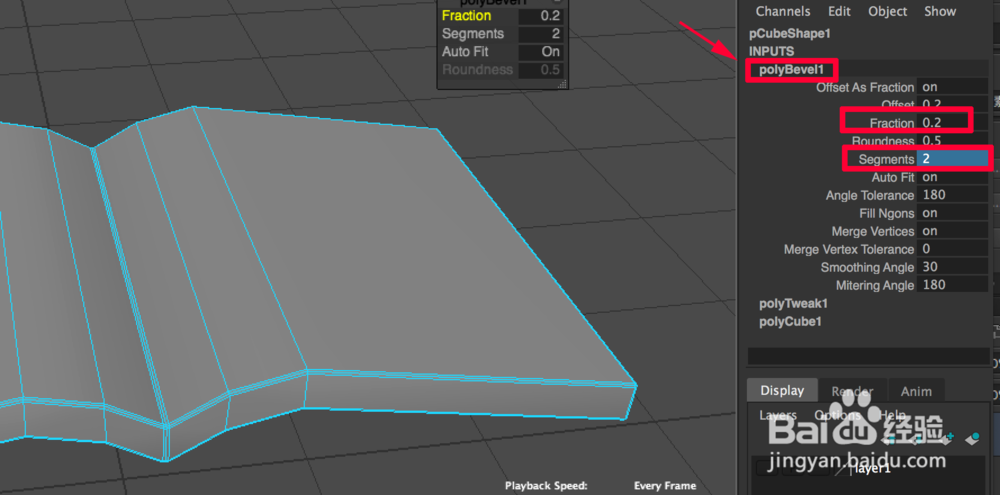

选择“网格编辑-倒角”【Edit Mesh-Bevel】，在右侧通道盒里将分数改为0.2，分段数改为2。这样会使圆滑处理后的模型也棱角分明。

8/19

这时候再按“3”圆滑显示检查一下，这部分的模型就制作完成了。

9/19

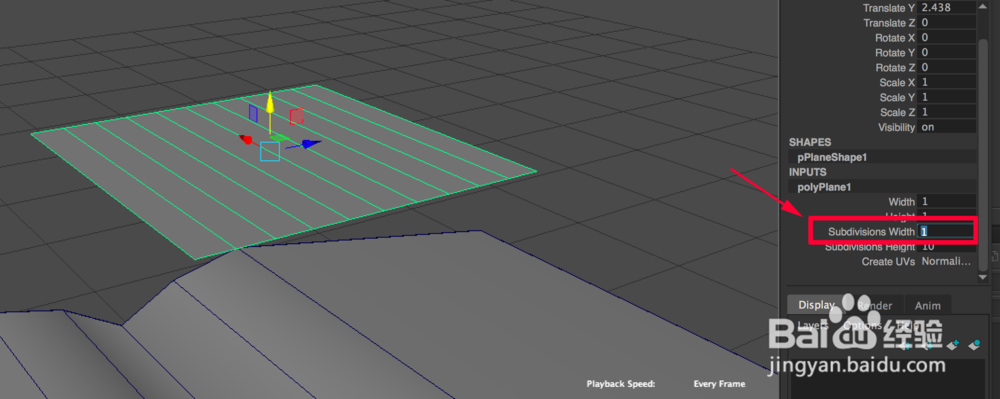

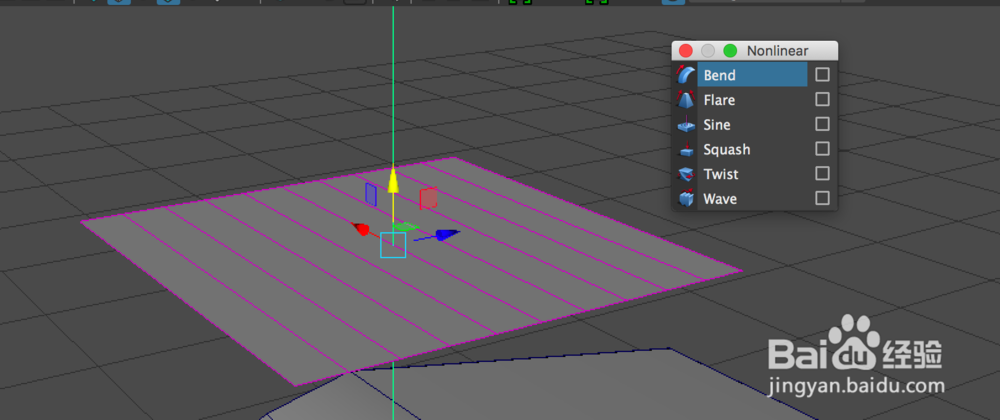

接下来开始做书页。创建一个多边形平面图形【Create-Polygon Primitives-Plane】，在右侧通道盒里将宽度细分【Subdivisions Width】改为1。

10/19

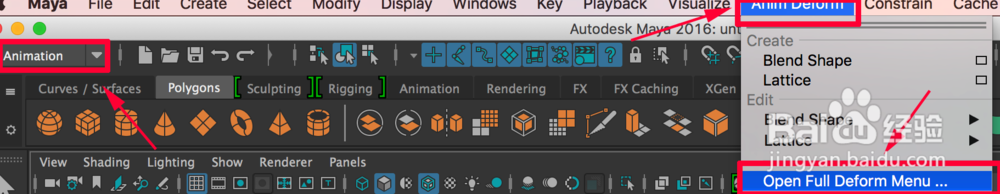

左上角选择“动画”【Animation】模块，找到变形菜单。

11/19

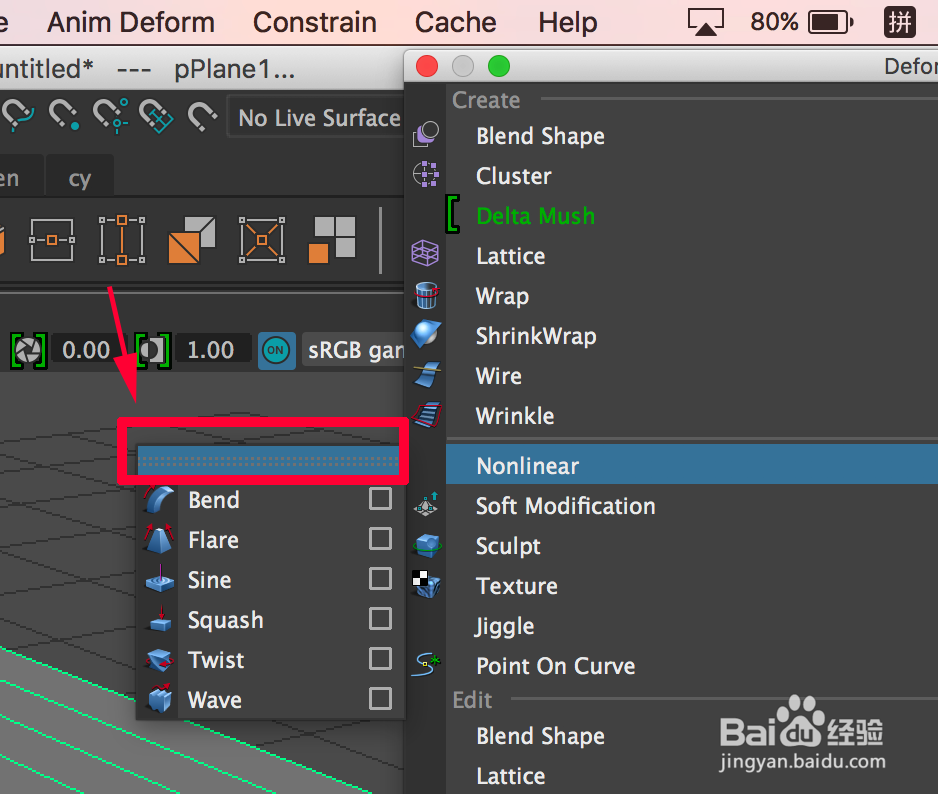

点击提取非线性命令【Nonlinear】子菜单

12/19

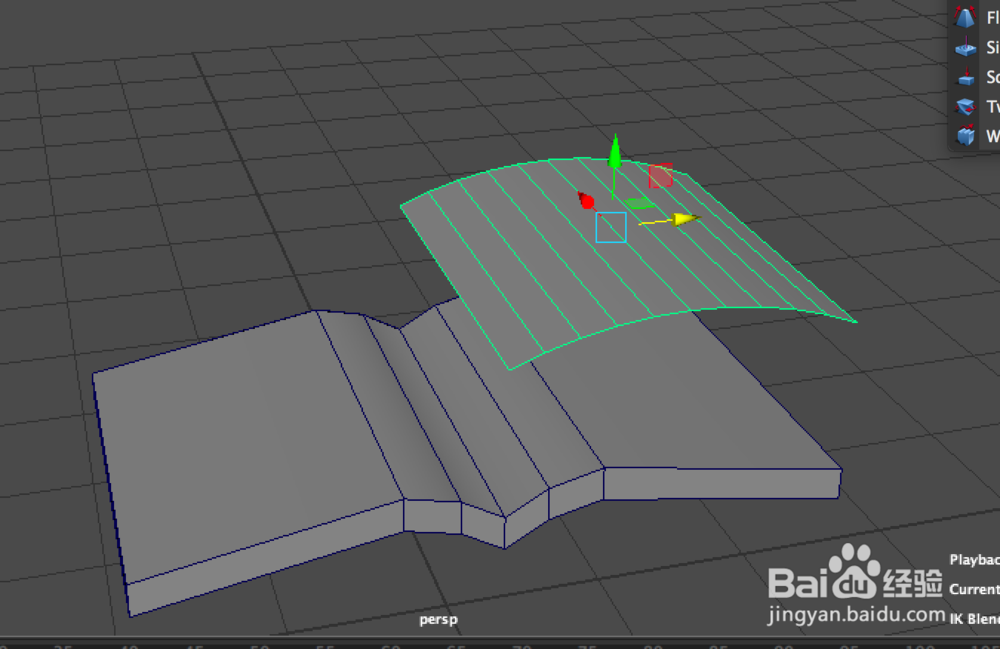

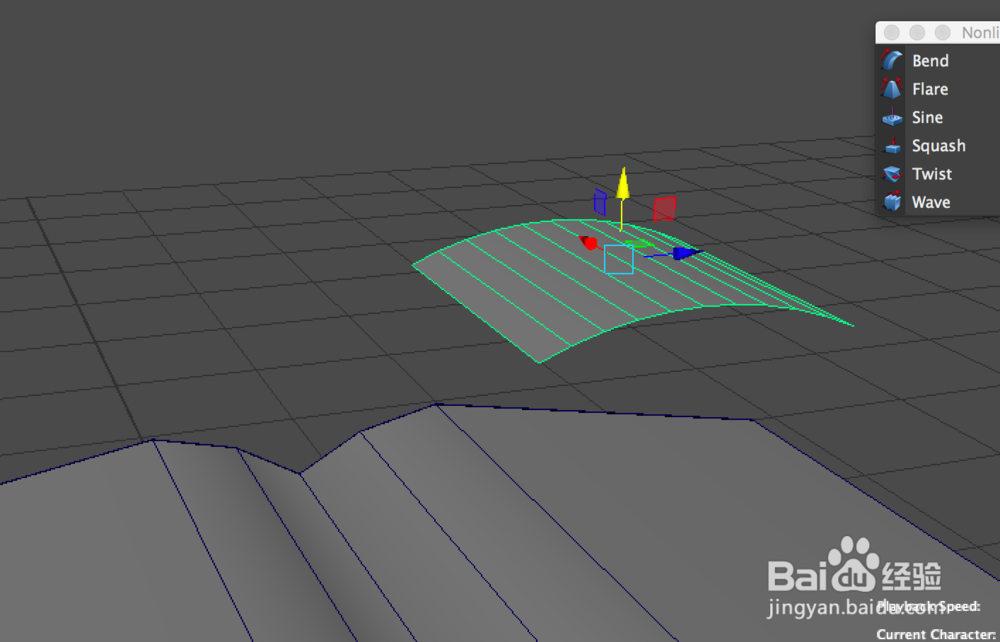

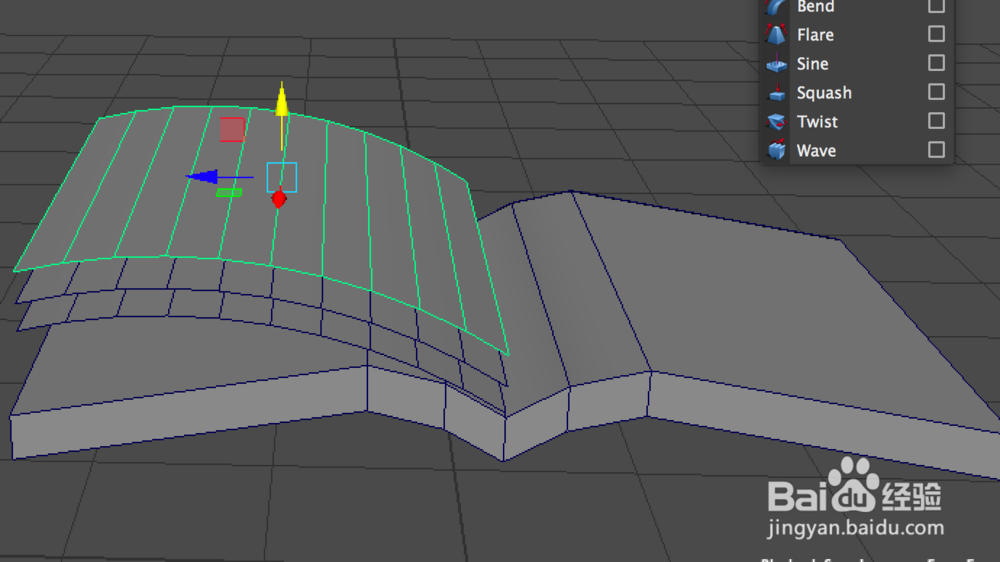

选择多边形平面面片，执行“弯曲”【Bend】命令，这时候出现一个绿色的弯曲控制手柄。

13/19

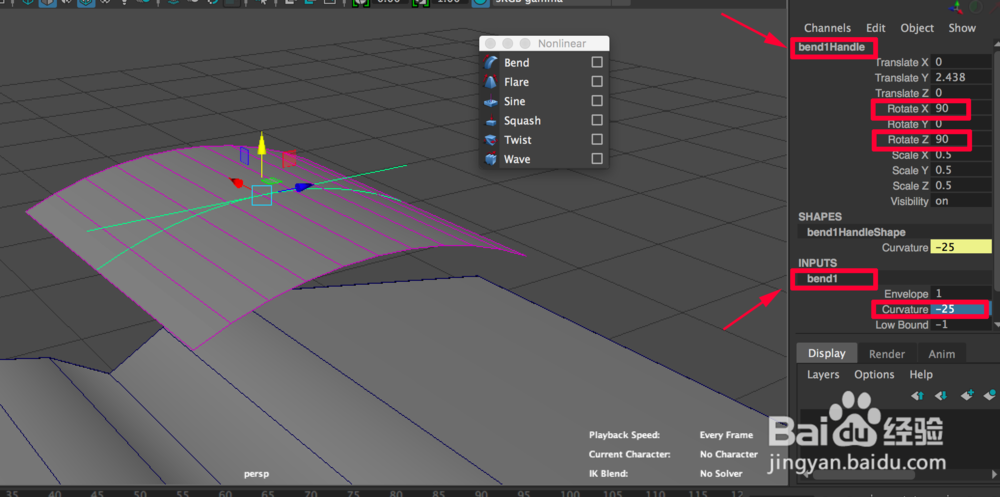

在右侧通道盒内将控制手柄绕X轴旋转90度，绕Z轴旋转90度。

弯曲曲率数值【bend1-Curvature】改为-25。正负号代表方向，数字代表弯曲程度。如果觉得不够弯曲，可以将数字改大一些。

14/19

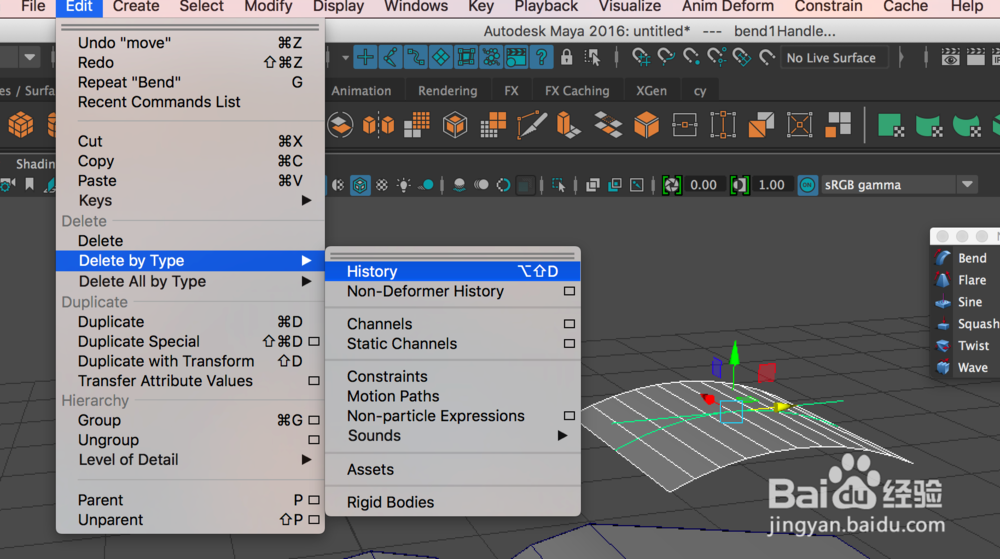

弯曲度确定改好以后，按住Shift同时选中弯曲控制手柄和多边形平面，清除一下历史。

15/19

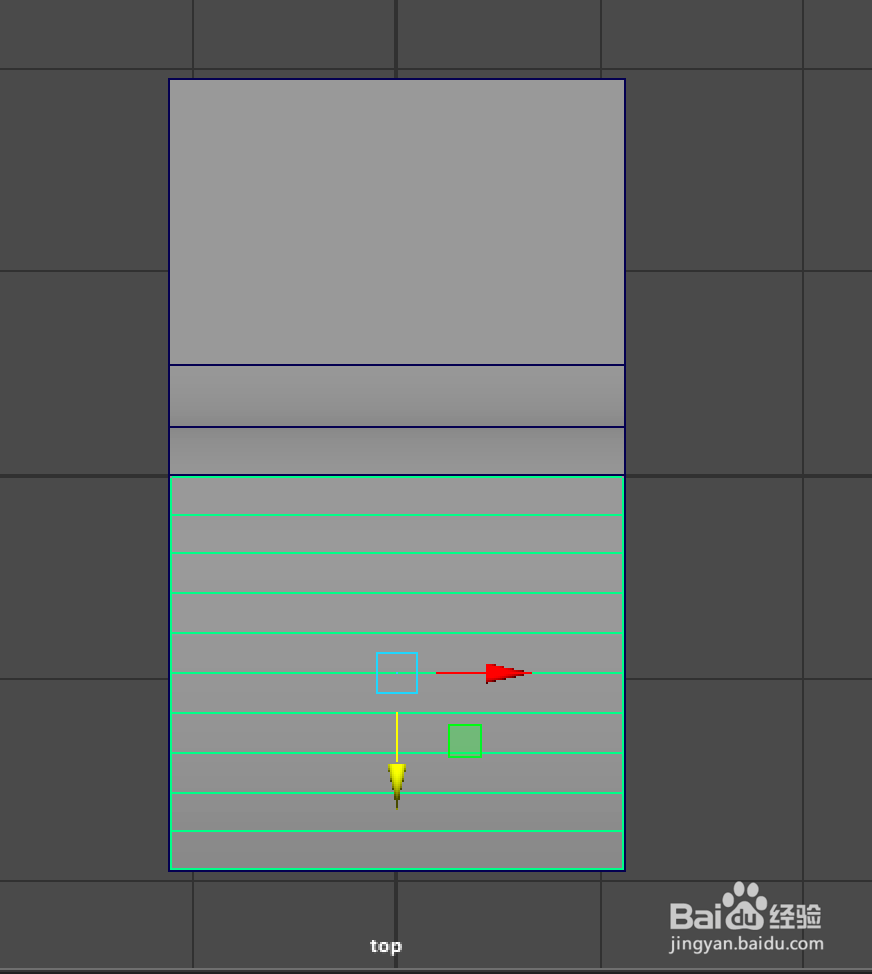

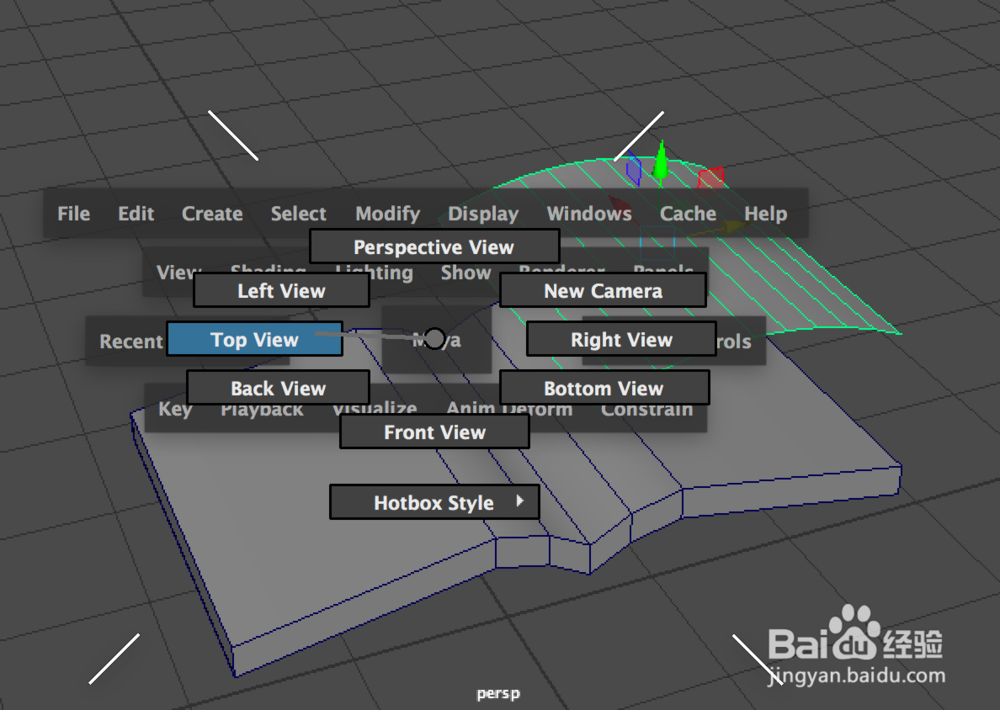

空格键+鼠标左键切换到顶视图，将制作好的书页通过缩放【R键】调整到合适的尺寸。

16/19

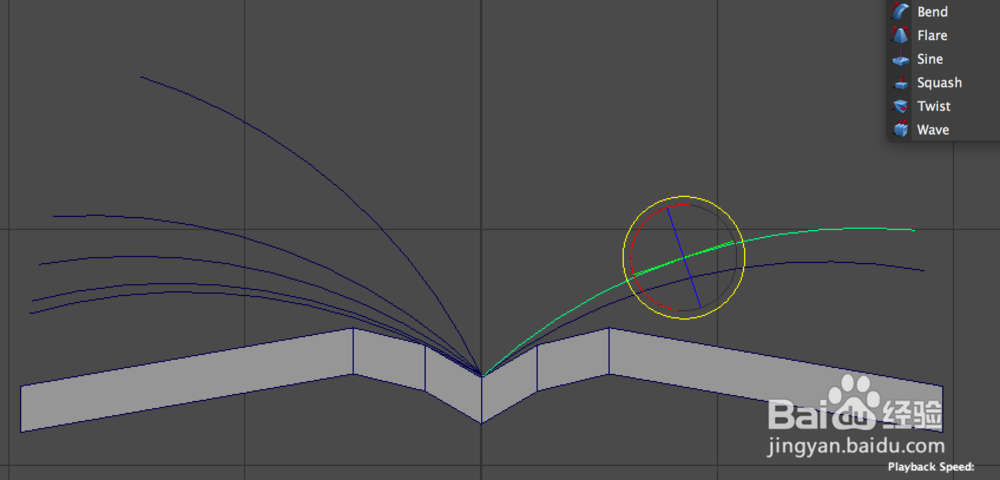

切换视图进行多角度观察，通过旋转【E】和移动【W】放好书页。

17/19

Ctrl+D多复制几份，按照上一步的步骤继续放置书页的位置。

18/19

另外一侧也是一样的制作方法。

19/19

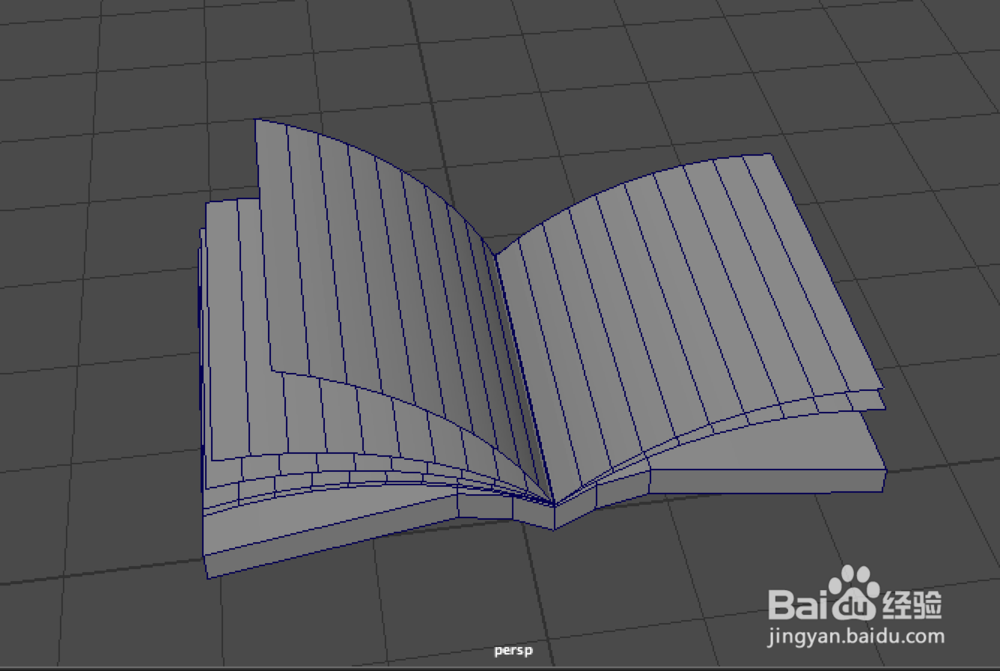

一本摊开的书的模型就完成了。

注意事项

这个模型里选择边线的时候都要双击选中一圈，如果单击就只能选中其中一条，在进行移动、缩放的时候容易出错。

使用“弯曲”【bend】命令的时候注意调整弯曲控制手柄的方向
