在拿到安卓主板进行点屏操作时，需要进行点屏接线，视美泰将从事前准备到接线操作，给大家完整介绍如何为安卓主板点屏接线。方法/步骤1/4分步阅读
2/4
3/4
4/4
方法/步骤21/3
2/3
3/3
Step1：检查安卓主板上的各个功能，比如LVDS背光座子、LVDS屏接口（一般为30pin）等。

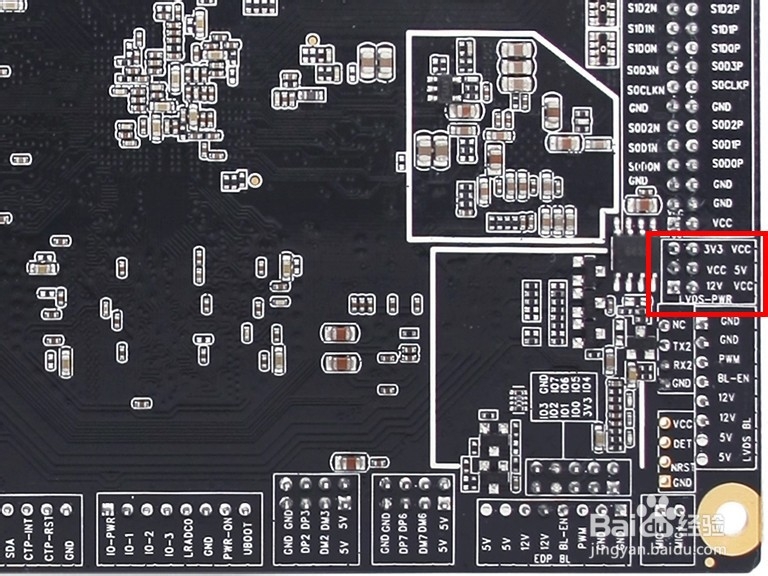

2/4Step2：确认屏供电电压。一般屏的供电电压包括3.3V、5V和12V，主流安卓主板一般默认为5V，如果屏供电电压不是5V，则需要把主板上的电源跳到屏所需的供电电压。

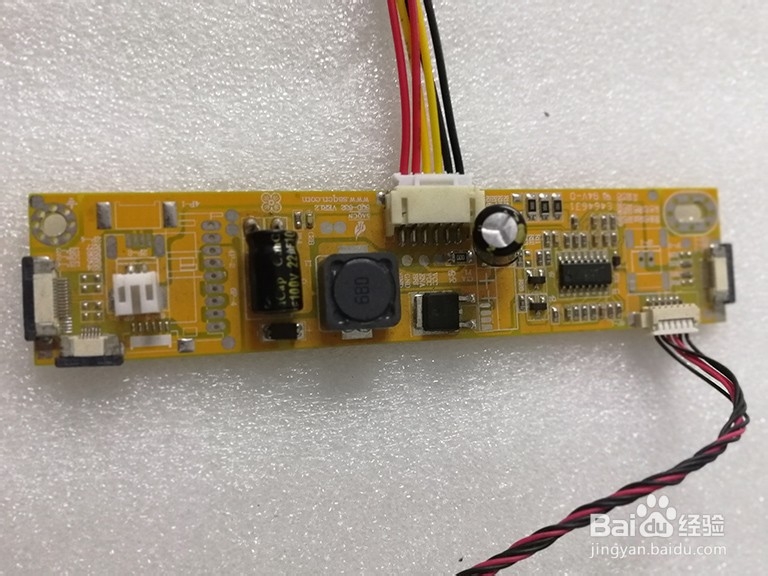

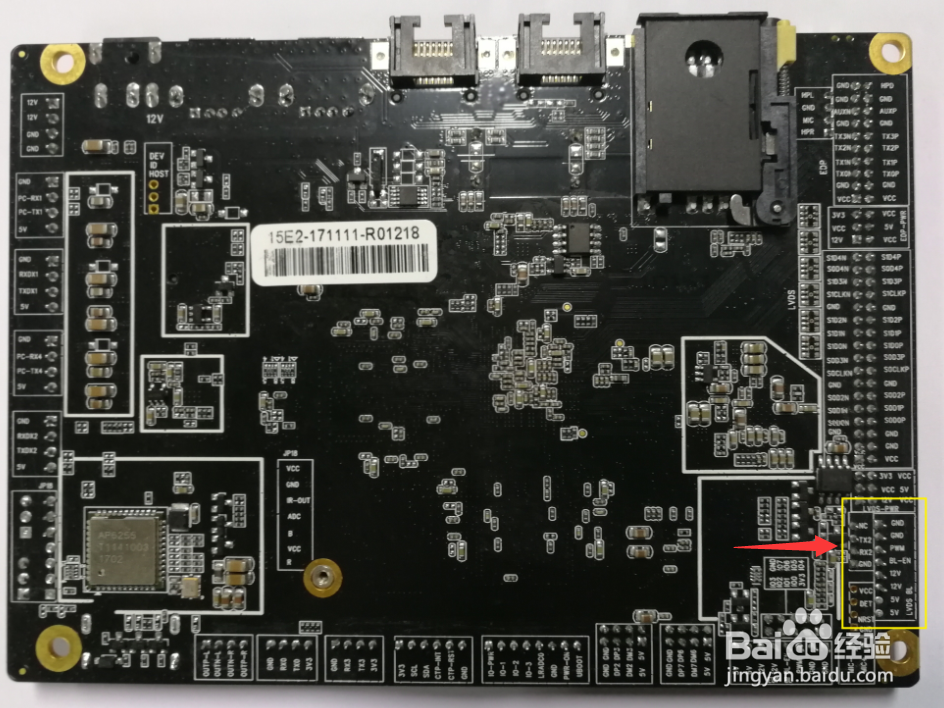

3/4Step3：跳线。先看一下主板的背光定义，这个定义要和屏的背光定义一致，比如，GND接GND，VCC接VCC。另外两脚的定义是PWM和EN，这两脚的接线，视屏的背光定义而定。确定背光定义正确之后，就可以把屏背光线接到主板上。

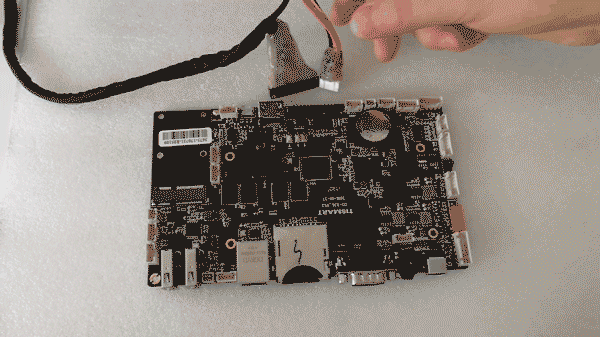

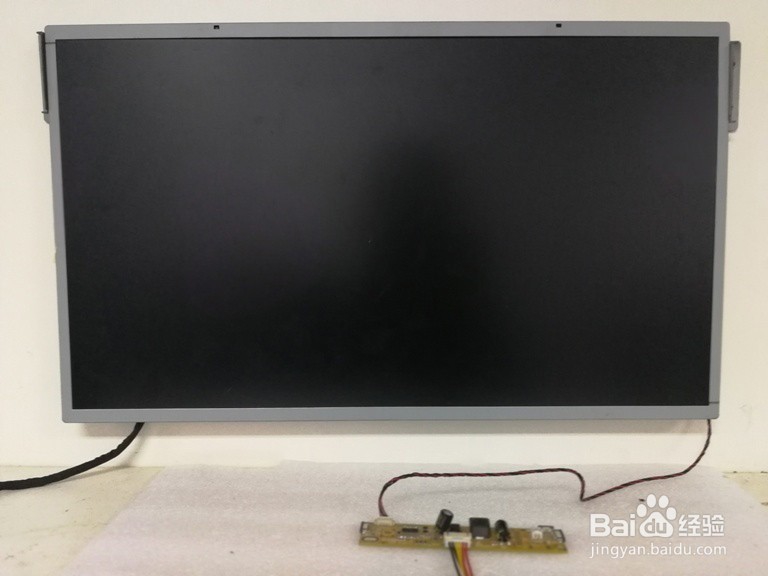

4/4Step 4：将屏的屏线以及屏背光线接到主板对应的接口。
方法/步骤21/3接线小贴士：
1、市面上主流的LVDS屏线都标注了一个点或者红色电源线，作为屏线的1角，在接线时，将这个点对准视美泰主板上LVDS屏接口VCC的位置，即可轻松接入。
2/32、在点屏时要特别注意IoT-3288系列安卓主板，该系列主板上均有两个红色的背光座子，1个是EDP背光座子，1个是LVDS背光座子，需用户根据丝印的标示，插入对应的背光座子。

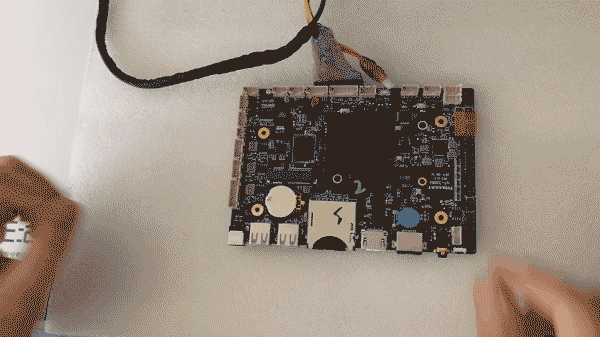

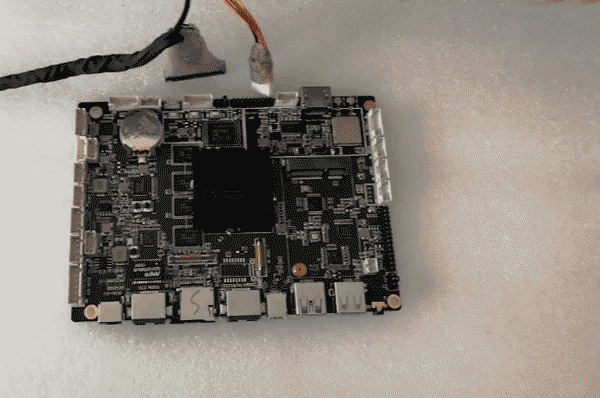

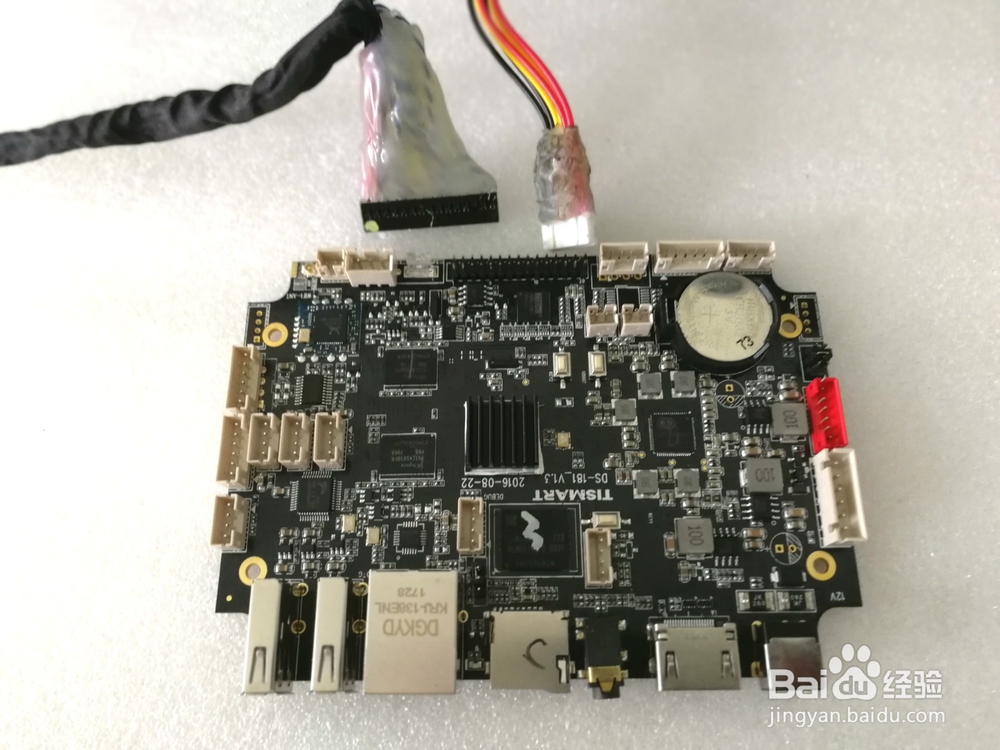

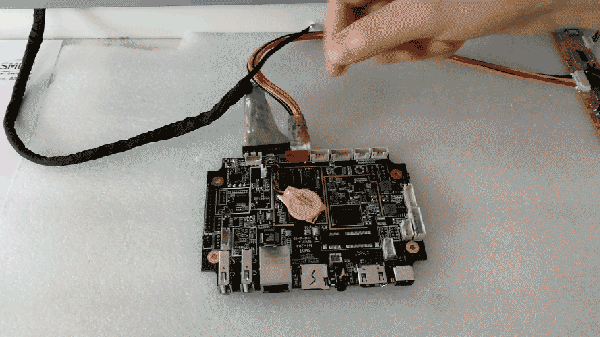

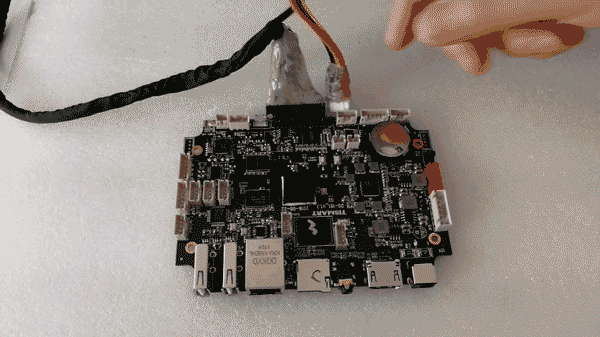

3/3各款主板点屏插线演示
