订阅UG如何绘制钣金件的展开图
来源：网络收集 点击： 时间：2024-09-07【导读】：
大家好，今天跟大家分享下，如何用利用UG制作钣金件的展开图，希望能帮到大家。工具/原料moreUG1872方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

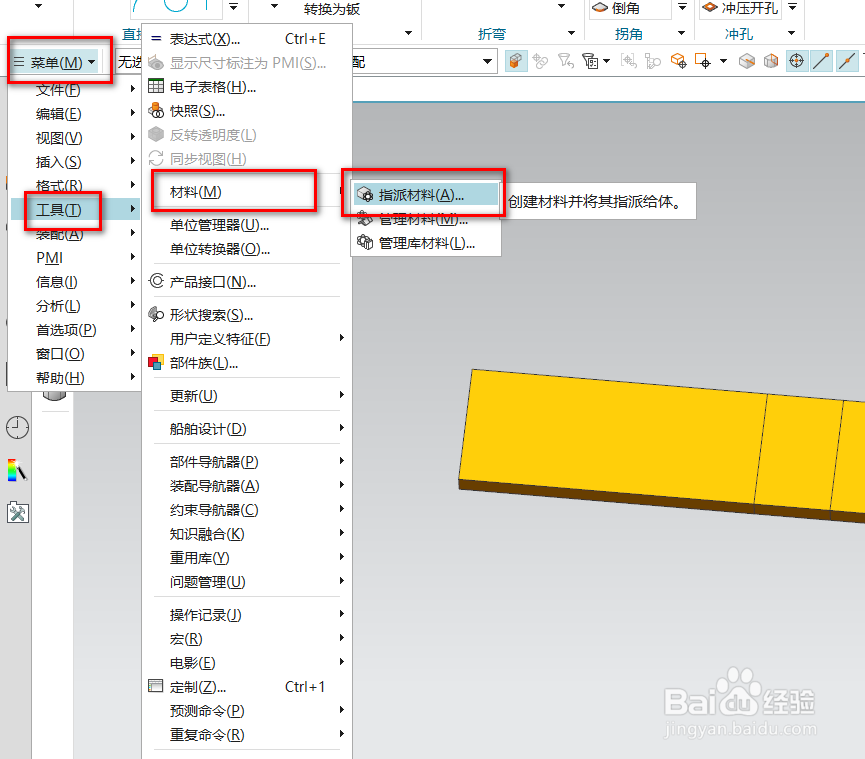

首先打开绘制好的图形，然后单击菜单，在弹出的下拉菜单里选择工具，
在工具子菜单里选择材料，然后再点击指派材料；

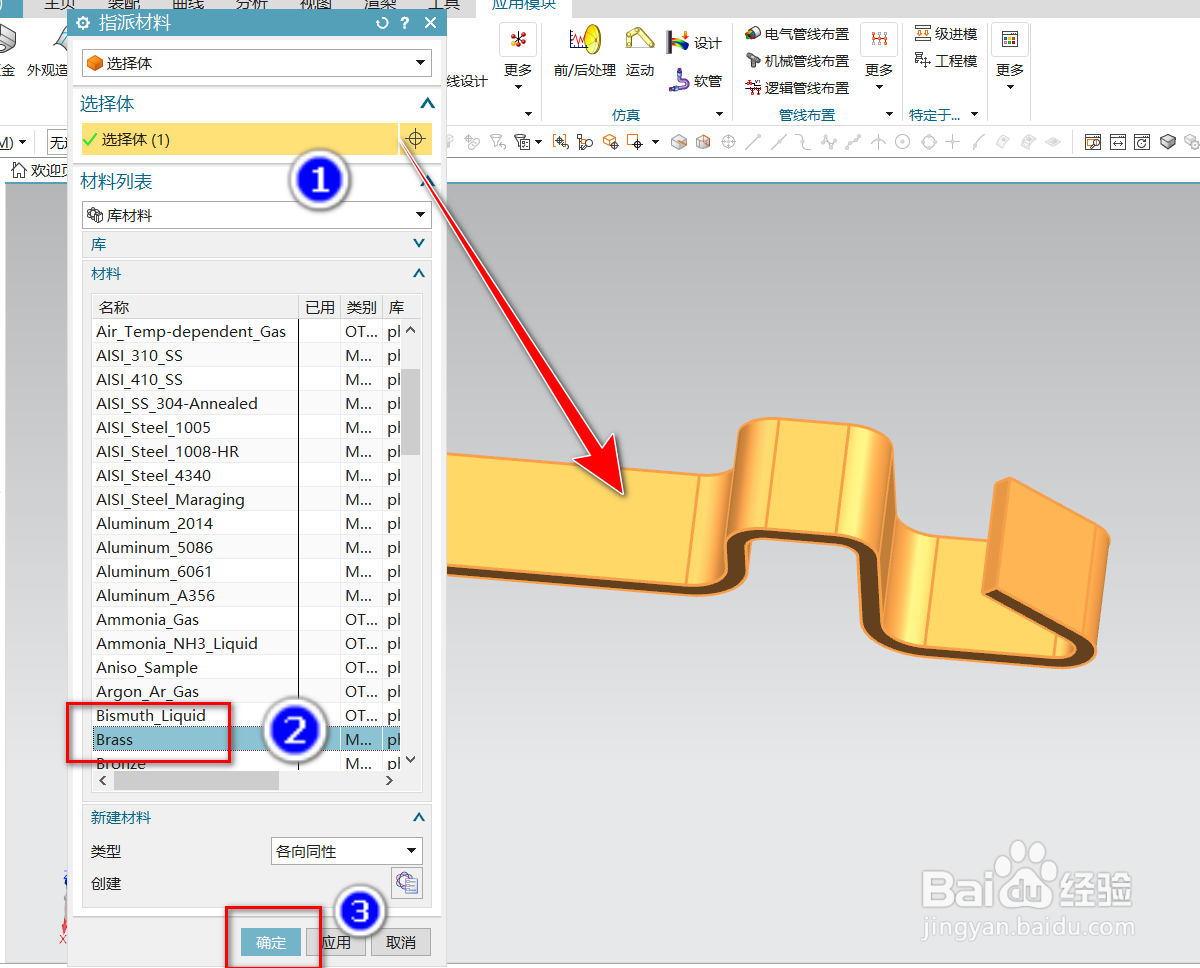

2/8在弹出的指派材料窗口上，先选择实体，然后指定一种材料，再单击确定，结束命令。

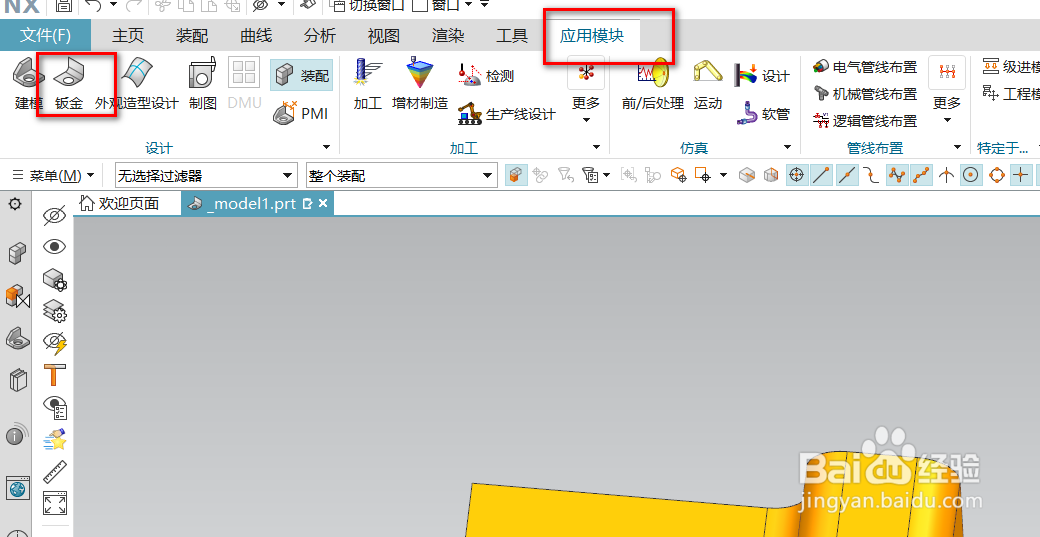

3/8然后点击工具条上的应用模块，选择钣金模块；

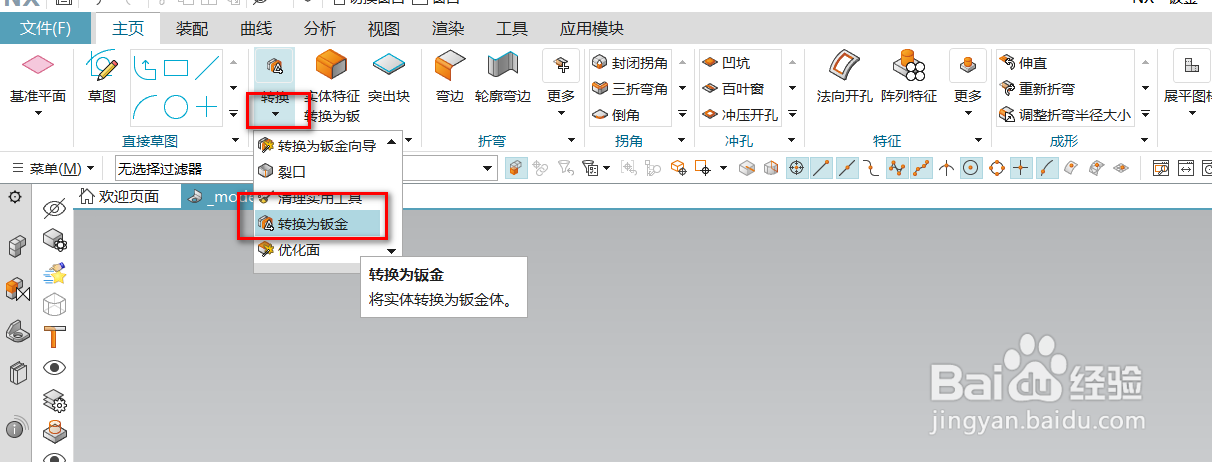

4/8接着点击工具条上转换下面的小三角，选择转换为钣金；

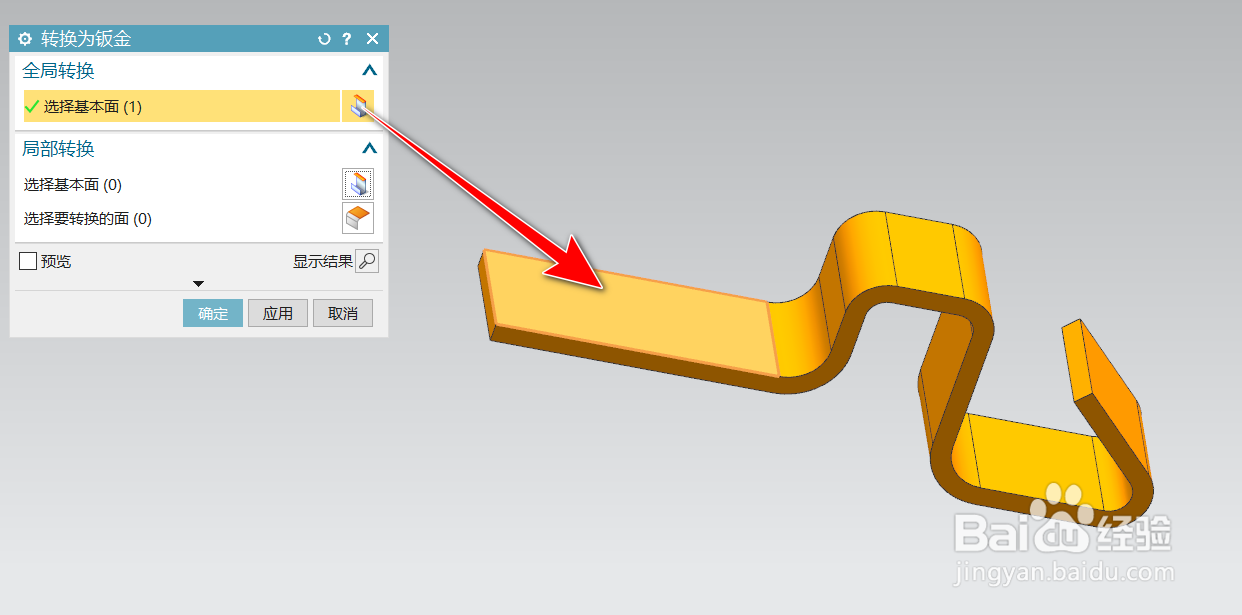

5/8然后选择实体的一个非厚度方向的平面，点击确定，来将实体转换为钣金；

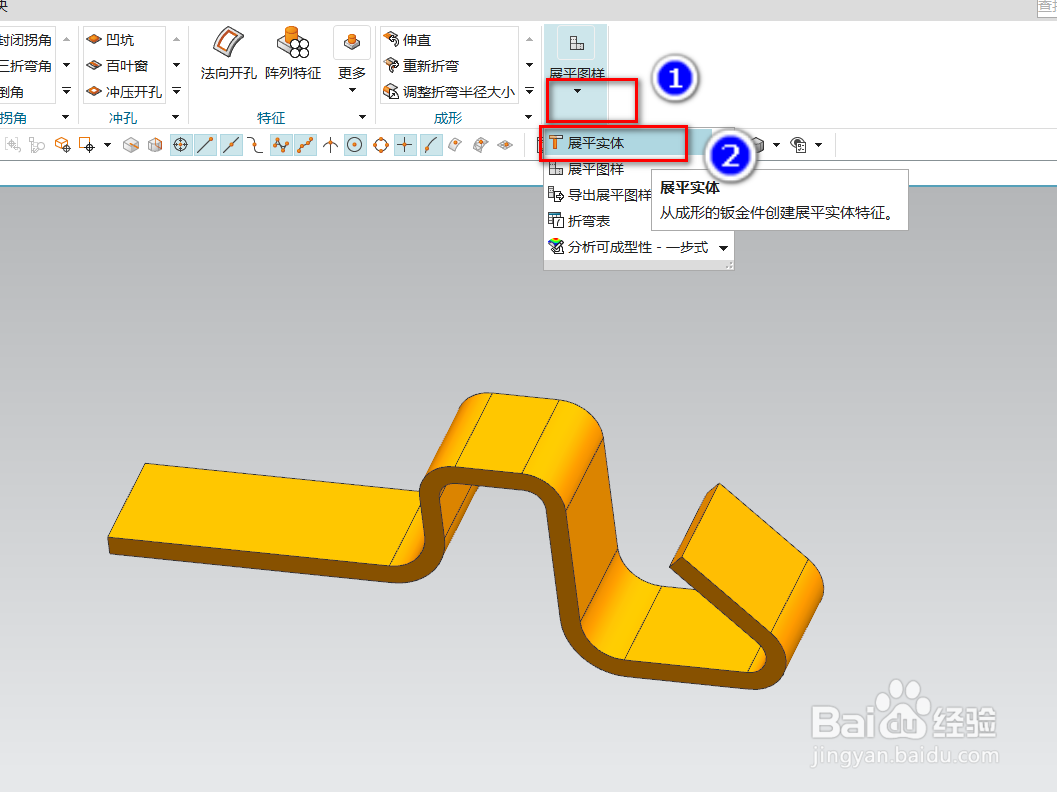

6/8接下来点击工具条上展平图样下面的小三角，选择展平实体；

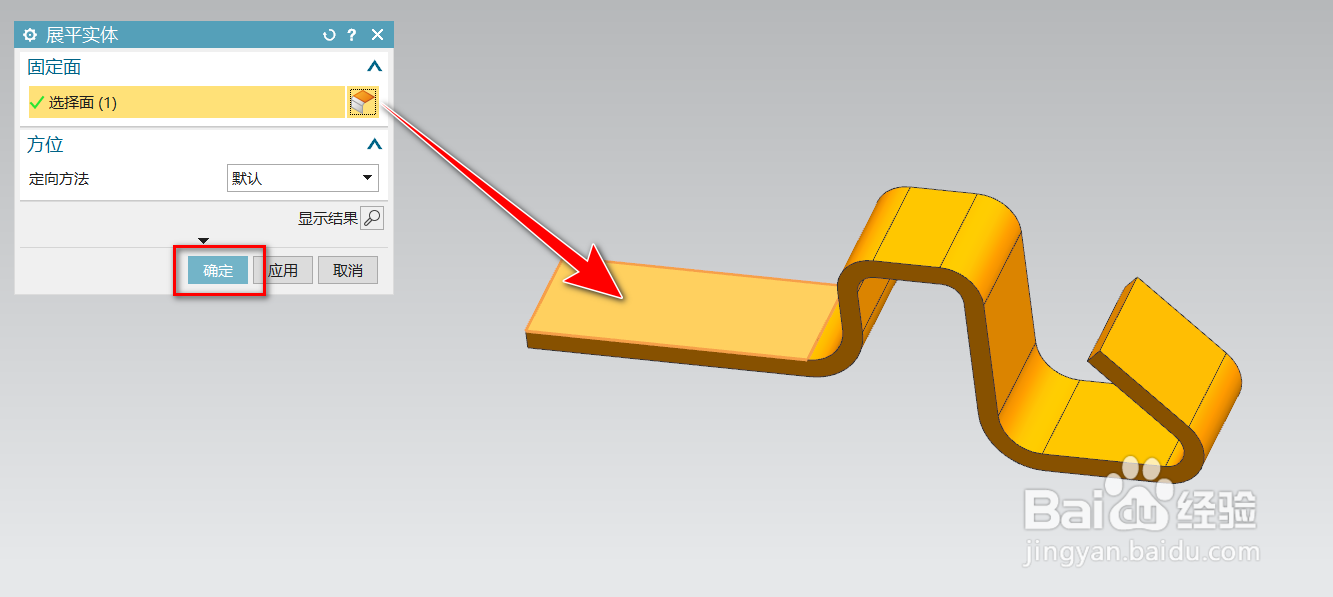

7/8然后选择实体的一个非厚度方向的平面，点击确定，来展开钣金；

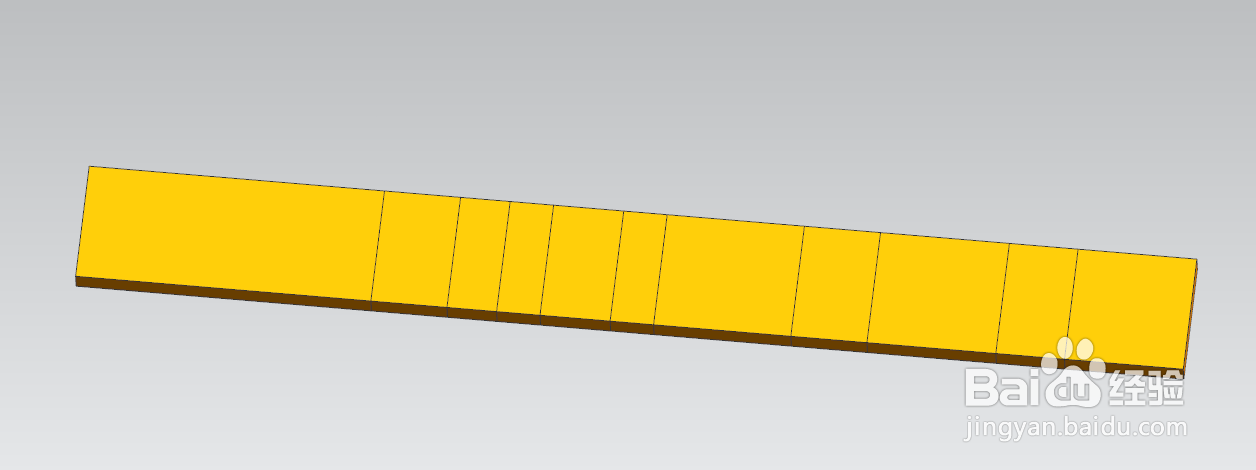

8/8完成的效果如下图所示。
注意事项如果不指定材料同样可以展开，但展开的长度会因为材料的不同，会产生一定的误差。
