Processing 可以绘制 2D 图形，当然也可以绘制各种 3D 图形，这里就给大家介绍一下如何使用 Processing 编程来绘制简单的 3D 图形。工具/原料moreProcessing3电脑方法/步骤1/7分步阅读

Processing 中的 3D 图形库文件

要使用 Processing 编程来绘制 3D 图形，但是在绘制之前，必须先加载 3D 库文件

使用语句：import processing.opengl.*;

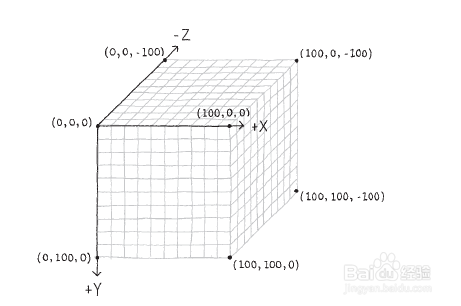

加载库文件之后，就可以通过命令来创建 3D 图形，就是在原有的 x y 轴上多加一个 Z 轴，如下图所示效果

代码例如：

size(800, 600, P3D);

size(800, 600, OPENGL);

2/7

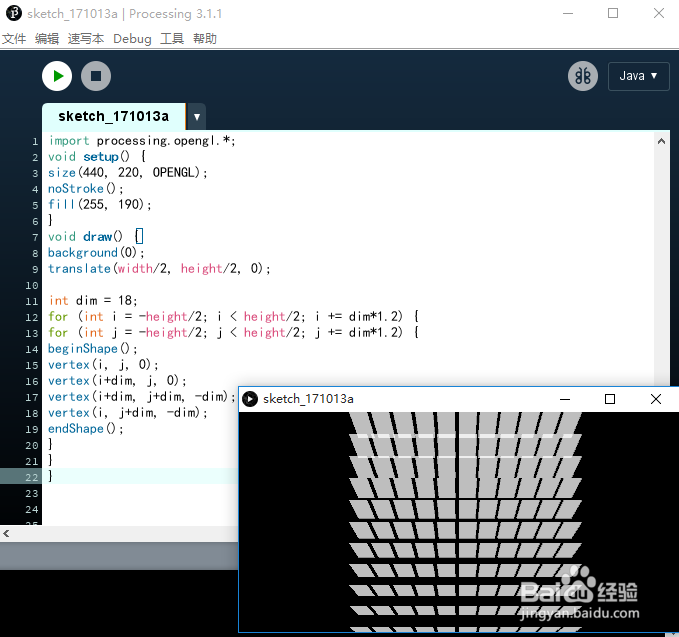

绘制第一个 3D 图形

输入代码：

import processing.opengl.*;

void setup() {

size(440, 220, OPENGL);

noStroke();

fill(255, 190);

}

void draw() {

background(0);

translate(width/2, height/2, 0);

int dim = 18;

for (int i = -height/2; i height/2; i += dim*1.2) {

for (int j = -height/2; j height/2; j += dim*1.2) {

beginShape();

vertex(i, j, 0);

vertex(i+dim, j, 0);

vertex(i+dim, j+dim, -dim);

vertex(i, j+dim, -dim);

endShape();

}

}

}

3/7

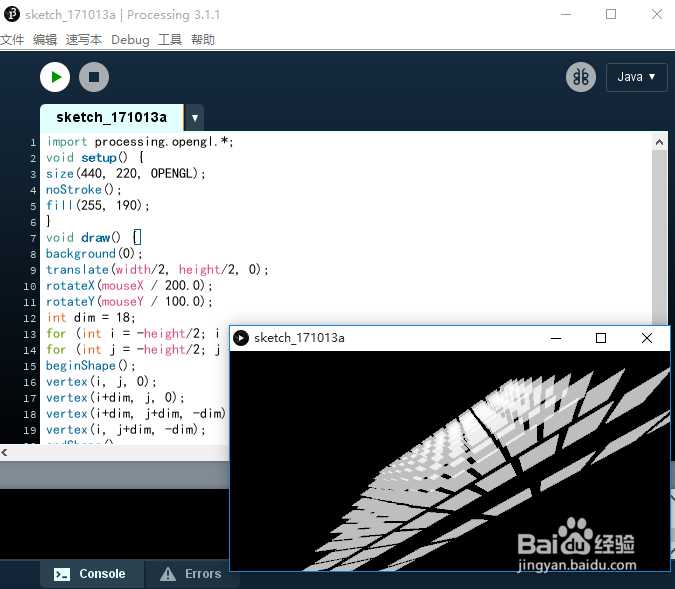

移动你的 3D 模型

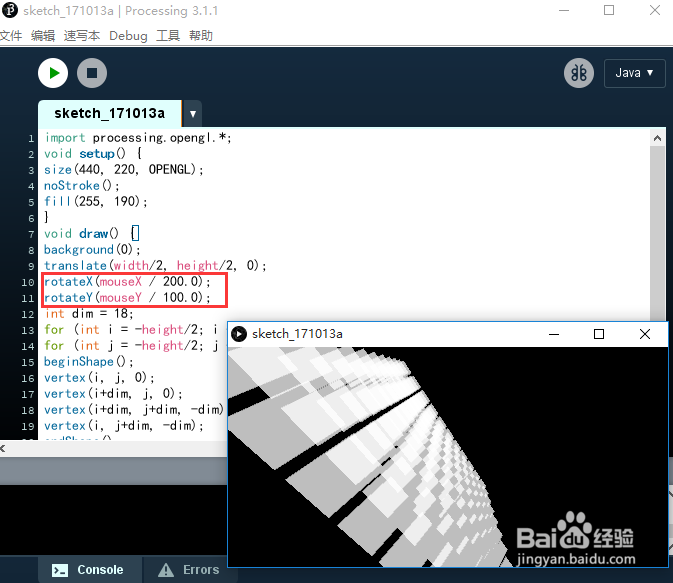

要移动 3D 模型，只需加两个改变位置的语句：

rotateX(mouseX / 200.0);

rotateY(mouseY / 100.0);

4/7

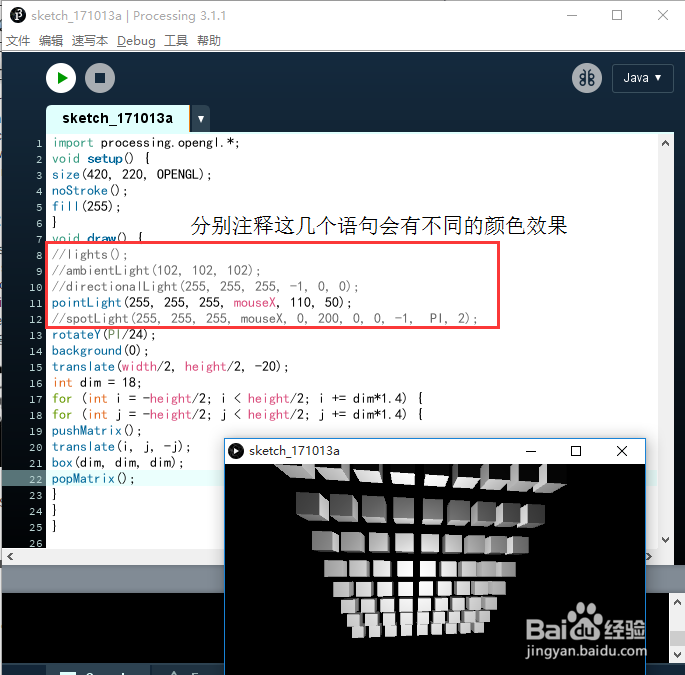

改变 3D 图形的颜色

输入代码：

import processing.opengl.*;

void setup() {

size(420, 220, OPENGL);

noStroke();

fill(255);

}

void draw() {

//lights();

//ambientLight(102, 102, 102);

//directionalLight(255, 255, 255, -1, 0, 0);

pointLight(255, 255, 255, mouseX, 110, 50);

//spotLight(255, 255, 255, mouseX, 0, 200, 0, 0, -1, PI, 2);

rotateY(PI/24);

background(0);

translate(width/2, height/2, -20);

int dim = 18;

for (int i = -height/2; i height/2; i += dim*1.4) {

for (int j = -height/2; j height/2; j += dim*1.4) {

pushMatrix();

translate(i, j, -j);

box(dim, dim, dim);

popMatrix();

}

}

}

5/7

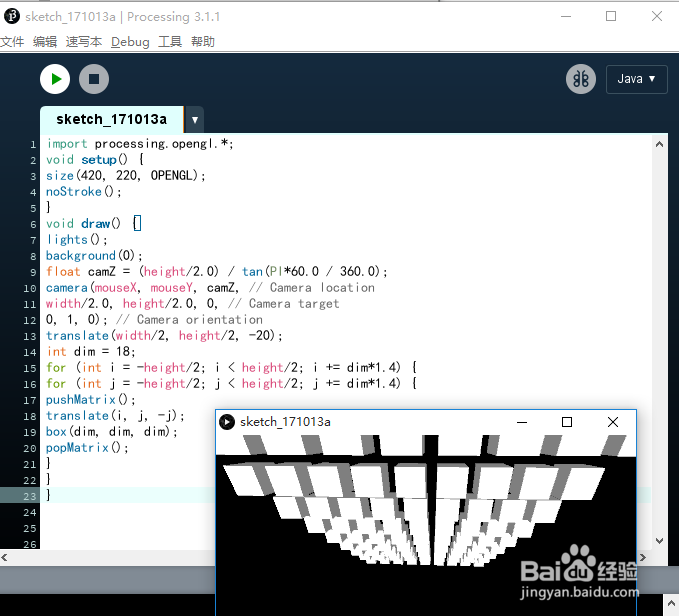

Processing 中 camera() 的用法

输入代码：

import processing.opengl.*;

void setup() {

size(420, 220, OPENGL);

noStroke();

}

void draw() {

lights();

background(0);

float camZ = (height/2.0) / tan(PI*60.0 / 360.0);

camera(mouseX, mouseY, camZ,

width/2.0, height/2.0, 0,

0, 1, 0);

translate(width/2, height/2, -20);

int dim = 18;

for (int i = -height/2; i height/2; i += dim*1.4) {

for (int j = -height/2; j height/2; j += dim*1.4) {

pushMatrix();

translate(i, j, -j);

box(dim, dim, dim);

popMatrix();

}

}

}

程序中让 camera() 跟随鼠标的位置而改变

6/7

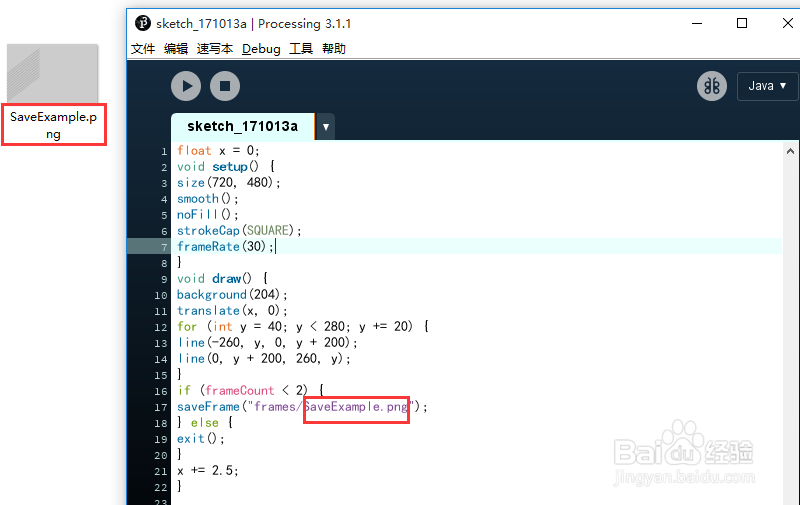

将 Processing 创建的图形保存为图片

输入代码：

float x = 0;

void setup() {

size(720, 480);

smooth();

noFill();

strokeCap(SQUARE);

frameRate(30);

}

void draw() {

background(204);

translate(x, 0);

for (int y = 40; y 280; y += 20) {

line(-260, y, 0, y + 200);

line(0, y + 200, 260, y);

}

if (frameCount 2) {

saveFrame(frames/SaveExample.png);

} else {

exit();

}

x += 2.5;

}

这里保存图片的格式可以是 .png / .jpg / .tif

7/7

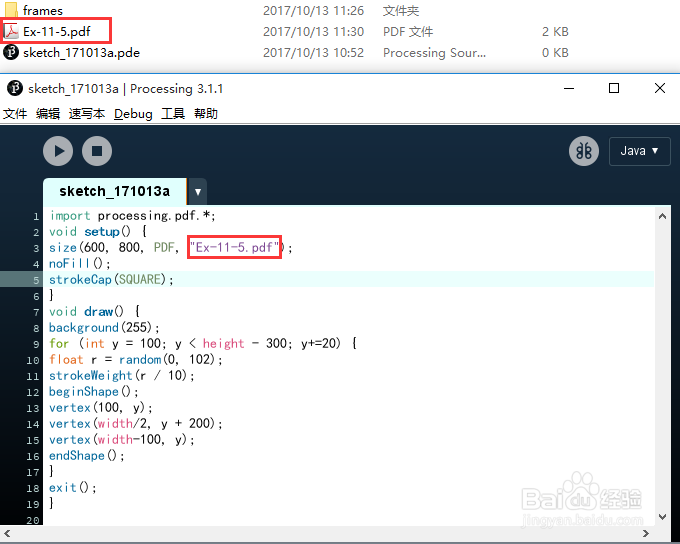

将 Processing 项目保存为 PDF 格式

输入代码：

import processing.pdf.*;

void setup() {

size(600, 800, PDF, Ex-11-5.pdf);

noFill();

strokeCap(SQUARE);

}

void draw() {

background(255);

for (int y = 100; y height - 300; y+=20) {

float r = random(0, 102);

strokeWeight(r / 10);

beginShape();

vertex(100, y);

vertex(width/2, y + 200);

vertex(width-100, y);

endShape();

}

exit();

}

注意事项

更多关于 Processing 的教程可查看其他经验
