我们在sci论文的写作过程中通常遇到双y轴数据作图的问题，这篇文档将通过多个程序算例详细介绍Matlab绘制双y轴图形的方法工具/原料morematlab方法1：plotyy双y轴1/3分步阅读

plotyy（X1，Y1，X2，Y2）

在左侧绘制X1与Y1之间的关系，左侧标记y轴；

右在侧绘制X2与Y2之间的关系，右侧标记y轴。

For example,

plotyy(x1,y1,x2,y2,@loglog) % function handle

plotyy(x1,y1,x2,y2,loglog) % string

plotyy（X1，Y1，X2，Y2，function1，function2）使用函数1（X1，Y1）绘制左轴数据和函数2（X2，Y2）绘制右轴数据

2/3

这个例子使用绘图作为绘图函数来绘制两个数学函数。 即使数据的相对值差别很大，两个y轴也可以在一个图表上显示两组数据。

figure

x = 0:0.01:20;

y1 = 200*exp(-0.05*x).*sin(x);

y2 = 0.8*exp(-0.5*x).*sin(10*x);

= plotyy(x,y1,x,y2,plot);

set(get(AX(1),Ylabel),String,Slow Decay)

set(get(AX(2),Ylabel),String,Fast Decay)

xlabel(Time (\musec))

title(Multiple Decay Rates)

set(H1,LineStyle,--)

set(H2,LineStyle,:)

3/3

这个例子使用绘图作为绘图函数来绘制两个数学函数。 即使数据的相对值差别很大，两个y轴也可以在一个图表上显示两组数据。

% 程序2：x=linspace(0,2*pi,40);=plotyy(x,sin(x)+cos(x),x,exp(x));

set(h1,linestyle,-)set(h2,linestyle,-)set(h1,marker,o)set(h2,marker,+)hold onx=linspace(0,2*pi,40);hh=line(x,cos(x));set(hh,linestyle,-)set(hh,marker,s)

hold onhhf=line(x,sin(x));set(hhf,color,r)set(hhf,linestyle,-)set(hhf,marker,*)legend(,sin(x)+cos(x),exp(x),cos(x),sin(x),0);

方法2：两周完全独立的双轴图1/1

两个x轴两个y轴

这个例子创建一个图形来显示两组独立的数据，分别使用底部和左侧作为一个的x轴和y轴，顶部和右侧作为另一个的x轴和y轴。

x1 = ;

y1 = 4.*cos(x1)./(x1+2);

x2 = ;

y2 = x2.^2./x2.^3;

使用低级线和轴例程可以轻松地叠加对象。 绘制第一个数据，使线的颜色和相应的x轴和y轴相同，从而更容易地将它们关联起来

hl1 = line(x1,y1,Color,r);

ax1 = gca;

set(ax1,XColor,r,YColor,r)

接下来，在与第一个位置相同的位置创建另一个轴，将x轴置于顶部，将y轴置于右侧。 将“轴颜色”设置为“无”，以允许第一个轴可见，并对x轴和y轴进行颜色编码以匹配数据。

ax2 = axes(Position,get(ax1,Position),...

XAxisLocation,top,...

YAxisLocation,right,...

Color,none,...

XColor,k,YColor,k);

用与x轴和y轴相同的颜色绘制第二组数据。

hl2 = line(x2,y2,Color,k,Parent,ax2);

完整程序如下：

x1 = ;

y1 = 4.*cos(x1)./(x1+2);

x2 = ;

y2 = x2.^2./x2.^3;

hl1 = line(x1,y1,Color,r);

ax1 = gca;

set(ax1,XColor,r,YColor,r)

ax2 = axes(Position,get(ax1,Position),...

XAxisLocation,top,...

YAxisLocation,right,...

Color,none,...

XColor,k,YColor,k);

hl2 = line(x2,y2,Color,k,Parent,ax2);

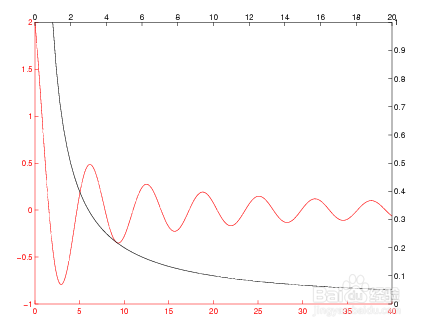

所得图形结果如右图所示：

方法3：x轴刻度相同的双轴图1/1

由于这两个轴是完全独立的，因此MATLAB软件根据每个绘制的数据确定刻度标记位置。 网格线不太可能重合。 这会产生一个令人困惑的图表，即使这两个网格用不同的颜色绘制。 但是，如果您手动指定刻度线位置，则可以使网格重合

完整程序如下：

x1 = ;

y1 = 4.*cos(x1)./(x1+2);

x2 = ;

y2 = x2.^2./x2.^3;

hl1 = line(x1,y1,Color,r);

ax1 = gca;

set(ax1,XColor,r,YColor,r)

ax2 = axes(Position,get(ax1,Position),...

XAxisLocation,top,...

YAxisLocation,right,...

Color,none,...

XColor,k,YColor,k);

hl2 = line(x2,y2,Color,k,Parent,ax2);

%%手动指定刻度线位置

xlimits = get(ax1,XLim);

ylimits = get(ax1,YLim);

xinc = (xlimits(2)-xlimits(1))/5;

yinc = (ylimits(2)-ylimits(1))/5;

set(ax1,XTick,,...

YTick,)

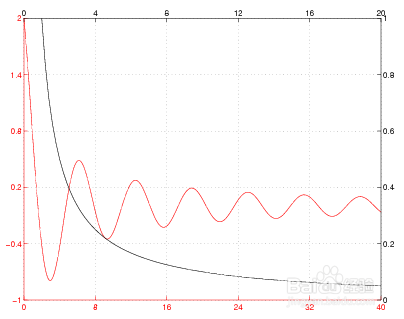

所得图形结果如右图所示：

注意事项
