Altium designer软件是protel 的高级版本，功能也越来越强大，但是快捷键以及常用设置等与protel的使用相差不多。在使用中，我们需要更清楚的查看PCB网络，修改网络等，这时候软件提供了一个很不错的功能，高亮显示，能够方便清楚的查看某个网络。那么，高亮功能该如何设置呢？在此，简单介绍PCB中网络的高亮显示（原理图暂不介绍）。工具/原料moreAltium designer软件（AD10）方法/步骤1/5分步阅读

启动软件，打开PCB。

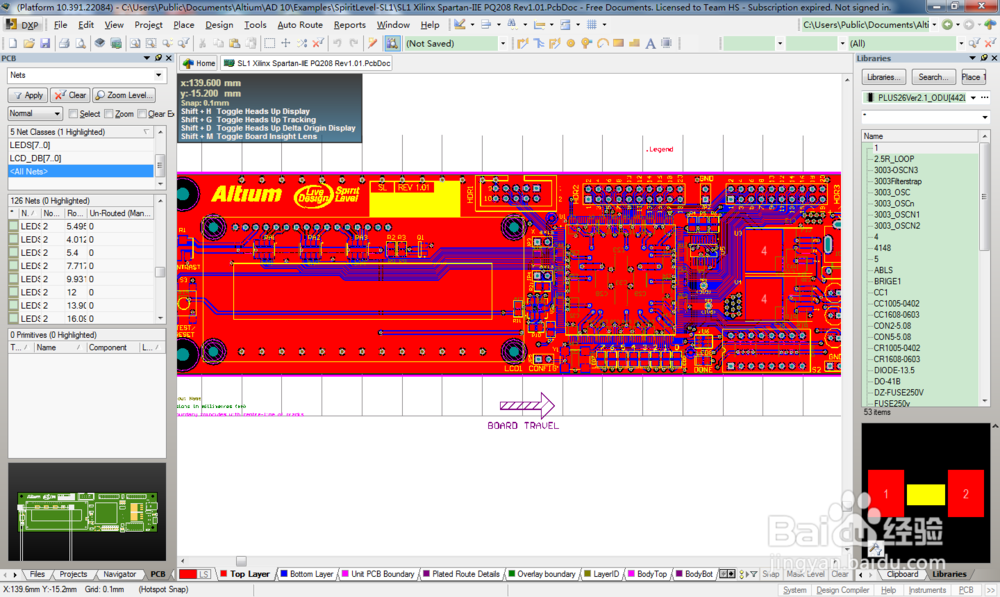

此处以Altium designer再呆example PCB为例来说明一下。软件为Altium designer10.

2/5

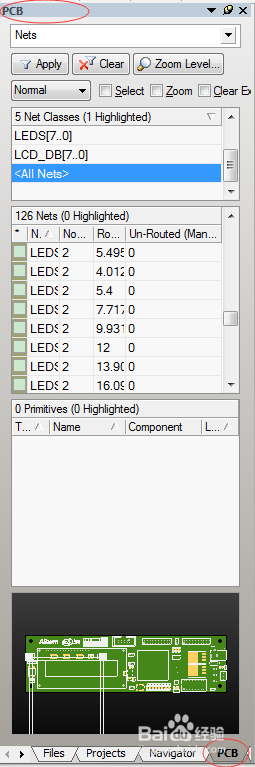

左侧PCB选项，如图。若无此工具栏，两种方法设置。

1.软件右下角，PCB——PCB.

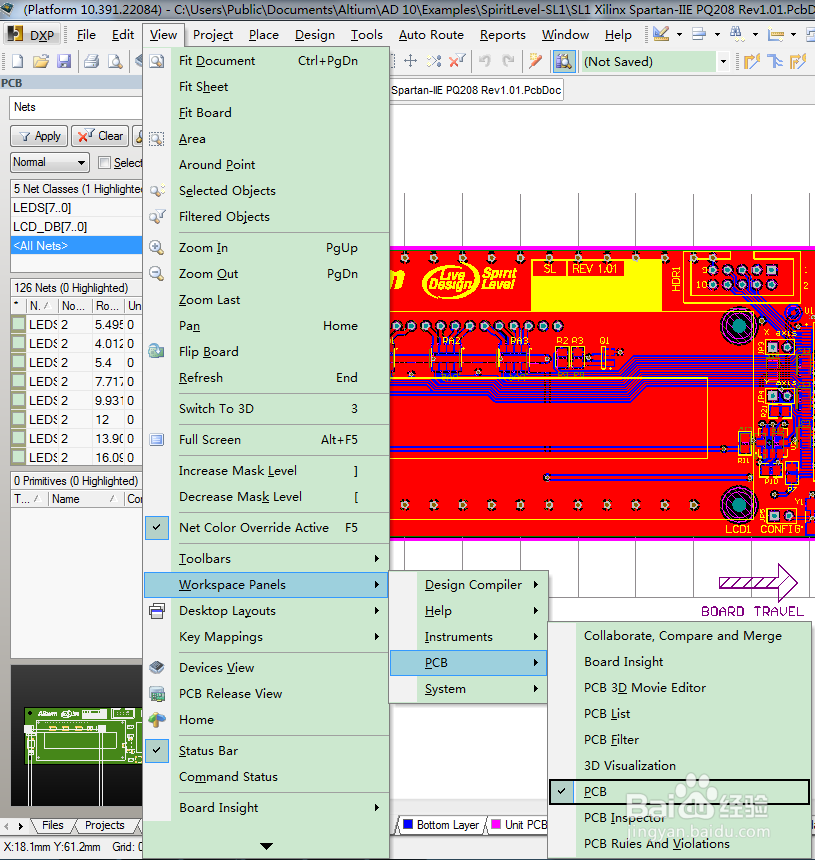

2.View——workspace pannels——PCB——PCB.

3/5

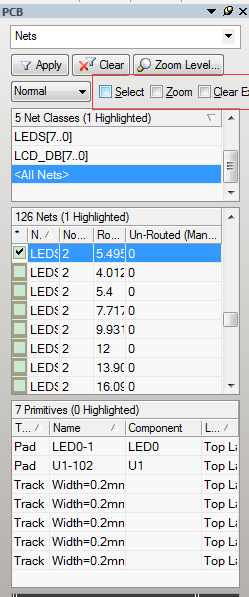

左侧PCB工具栏选中Nets，注意图中红色选中部分，前面都未打钩。此时选All Nets，点任意一网络，网络前面打钩。

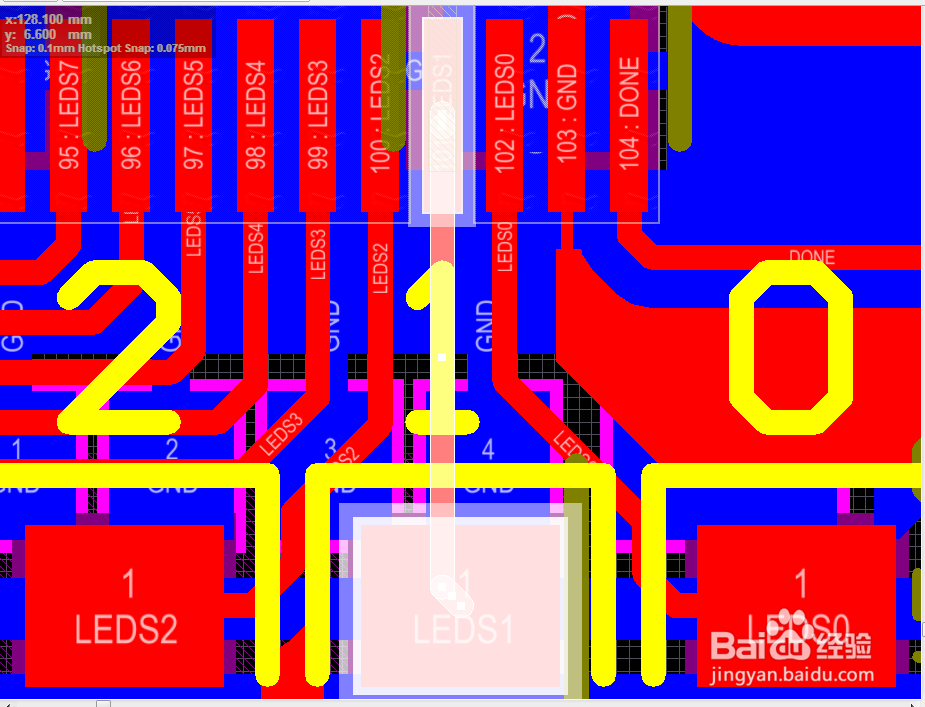

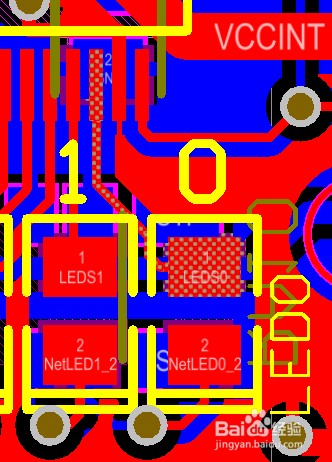

放大PCB，可以看到网络是选中的，但是并不是高亮显示，而且也不直观。

4/5

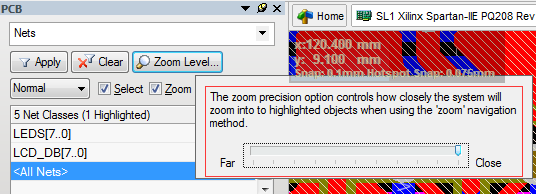

选中图中的选项（红色圈中部分），此几项前面都打钩。zoom level拉到最后，close。

5/5

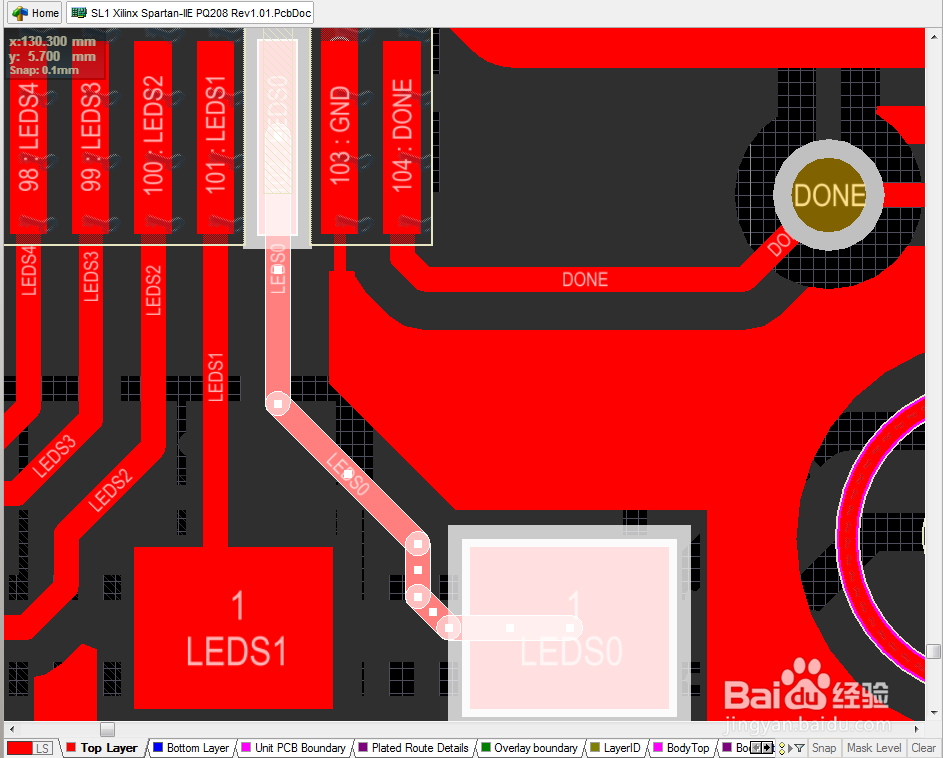

如上设置后，点任意网络，可以看到此时网络高亮显示，并且会放大至最近视图显示。可以调整zoom level的远近来查看网络。若只对某个层的网络查看，并高亮显示，按shift+S快捷键，切换到单层显示模式下即可。
