Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。在我们使用Revit进行平面制图时，我们有时需要参考平面制作辅助线，帮助我们进行墙体位置的确定，下面我们就来看看如何使用参考平面绘制辅助线。工具/原料moreRevit。建筑平面图。方法/步骤1/10分步阅读

首先，我们使用Revit开启我们绘制的平面图，调整视角将视角调整到我们需要的位置后，我们即可开始绘制参考平面的参考线。

2/10

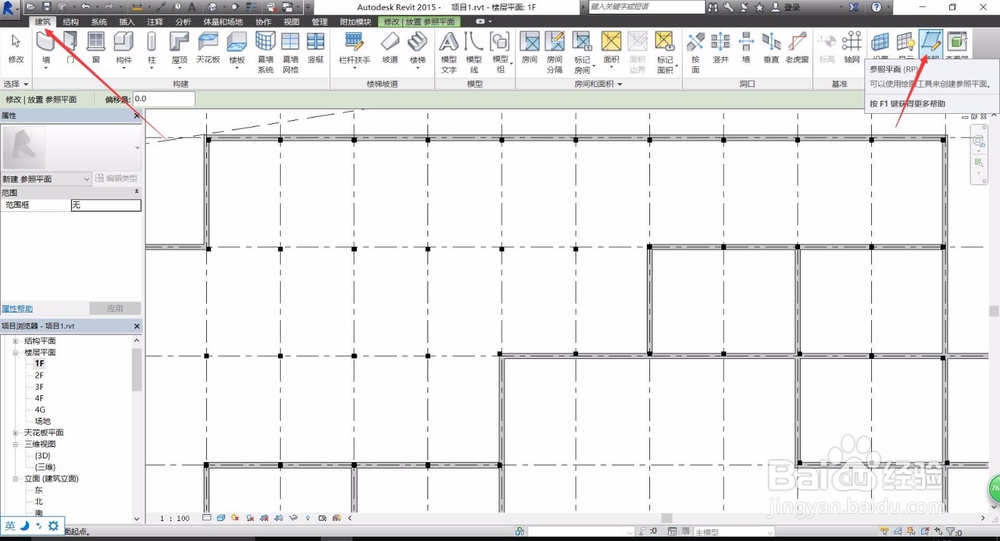

在Revit上方的选项卡中，选择“建筑”选项卡，在弹出的选项中，右方就有“参照平面”选项，点击即可进入到参照平面的辅助线绘制。

3/10

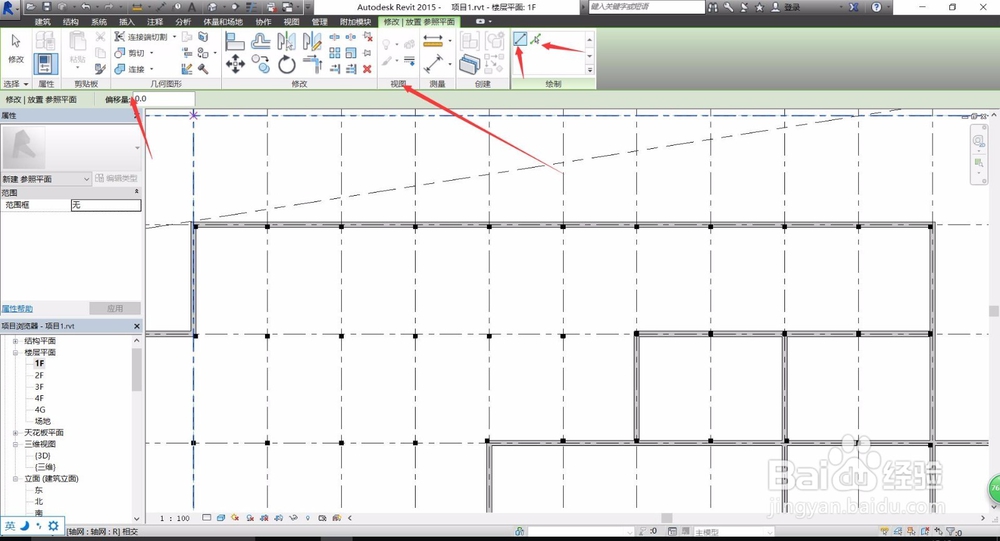

确定“参照平面”命令后，我们就会进入到辅助线的绘制选项中，在上部菜单栏的右侧，我们可以选择两种绘制模式——直接手动绘制和拾取已有线条绘制。

4/10

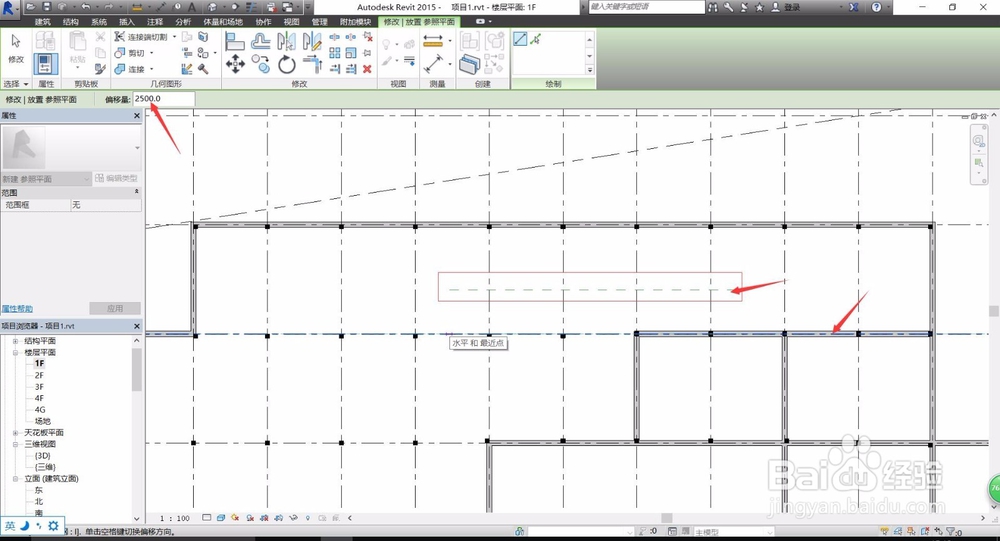

在进行平面绘图时，辅助线一般绘制在与轴网有一定偏差的位置，因此我们需要在设置栏的“偏移量”栏中，输入我们需要的偏移量，一般以毫米为单位。

5/10

随后，我们点击需要偏移的线条，即可看到在对应偏移量的位置，出现了一条绿色的参照平面辅助线，放置到合适位置，再次点击即可完成辅助线的放置。

6/10

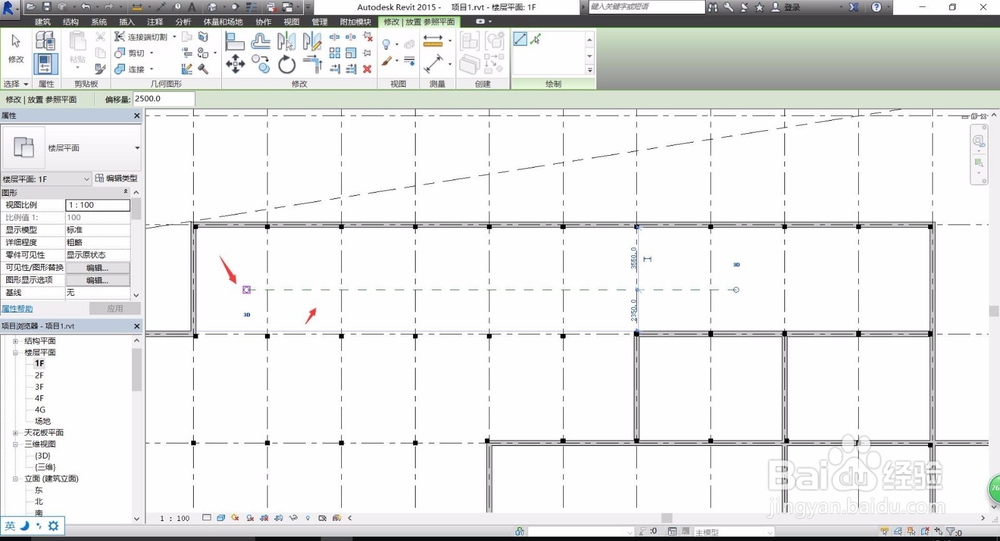

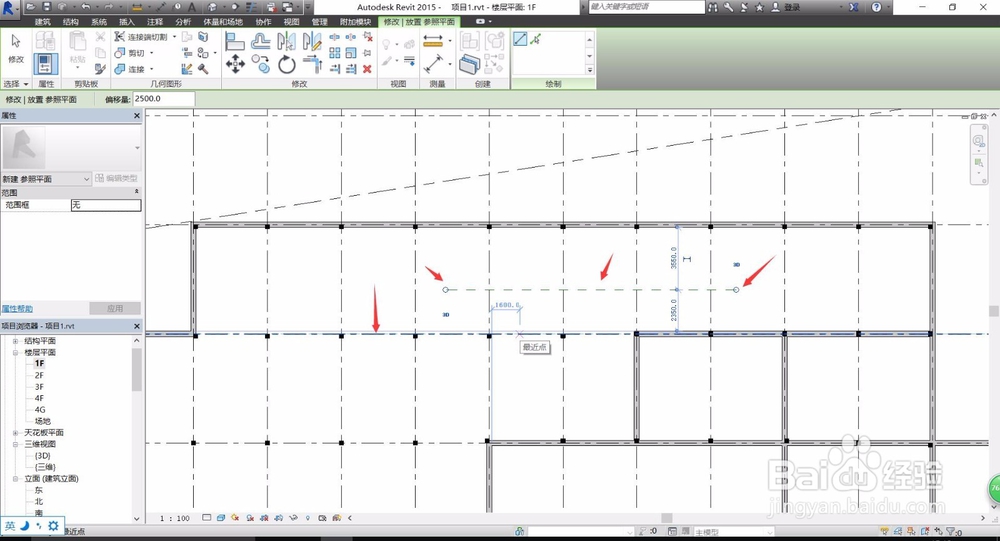

完成参照平面辅助线的绘制后，可以看到在线条两段，有白色的空心圆圈，我们使用鼠标拖动，可以调整辅助线的长度，两边都可以进行拉伸和缩短。

7/10

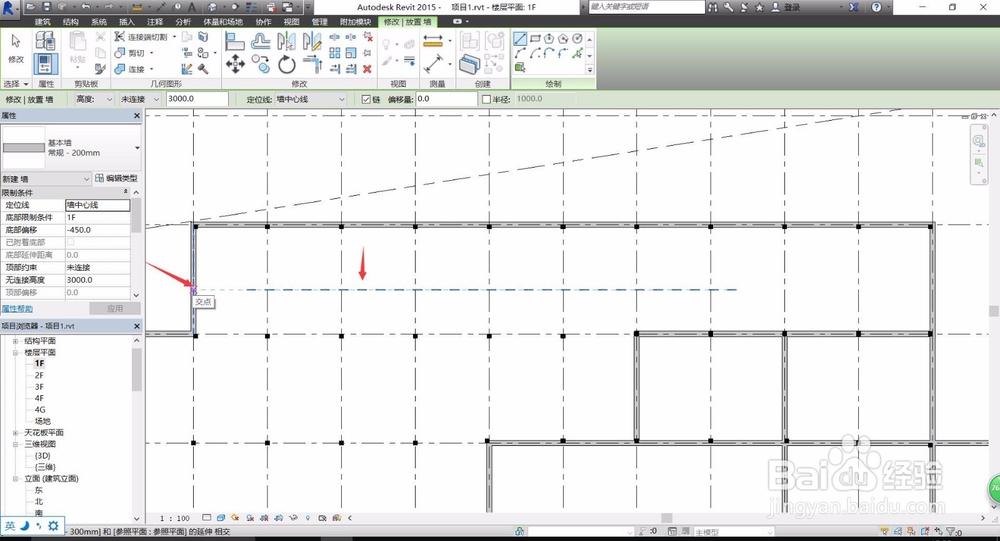

拥有参照平面绘制的辅助线之后，我们可以选择“绘制墙体”命令，在进行绘制墙体时，Revit系统，会自动帮助我们捕捉辅助线，让我们更加精确的绘制墙体。

8/10

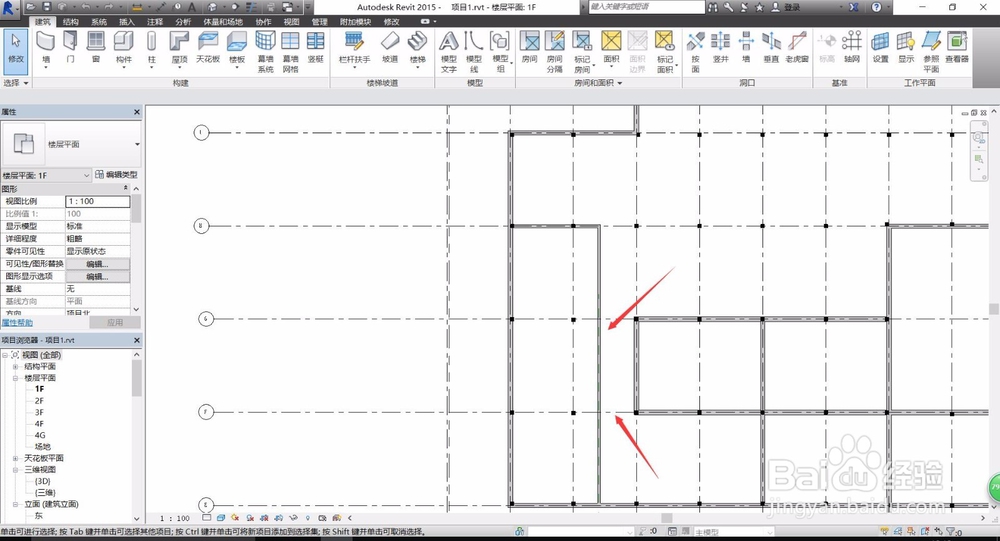

参照平面绘制的辅助线，与轴网具有相同的捕捉地位，但是不会作为轴网进行标号，因此可以非常轻松的帮助我们进行各类绘制，并且不会打乱轴网。

9/10

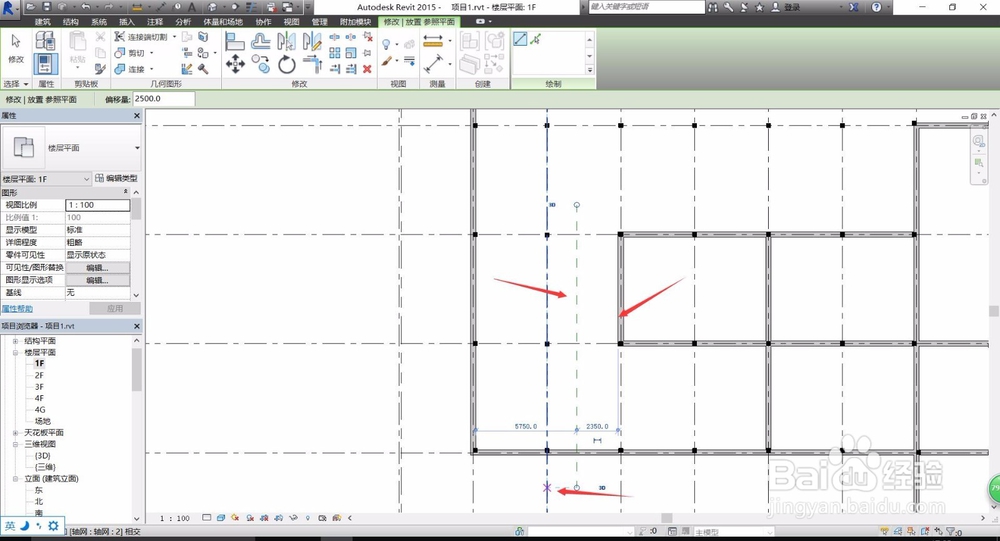

当我们在进行参照平面的辅助线绘制的时候，参照平面辅助线有可能会出现在我们需要位置的对面，此时我们可以按下（Space）空格键，将参照平面辅助线调整到对面。

10/10

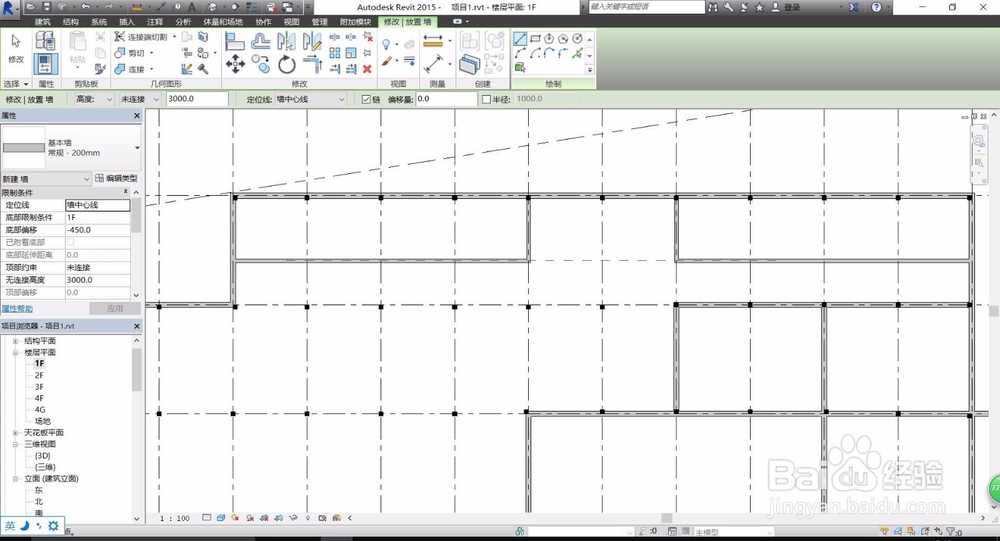

参照平面辅助线，可以帮助我们精确的绘制出合适的间距，经常用于绘制走廊以及外围楼梯、柱子等，在避免添加额外轴线的条件下，在合适的距离下精确绘制我们需要的建筑构件。

注意事项

Revit参照平面为绿色虚线线条。
