AD软件如何绘制圆形Polygon Pour Cutout
来源:网络收集 点击: 时间:2024-09-26【导读】:
在使用AD软件设计PCB时,经常需要设置铜皮禁布区。为实现这一目的,我们可以设置禁布规则,可以在敷铜时手动避开特定区域,也可以使用Polygon Pour Cutout工具。使用Polygon Pour Cutout绘制不规则区域很简单,这里介绍下如何绘制圆形区域。工具/原料moreAutium Designer 09/Autium Designer 16方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

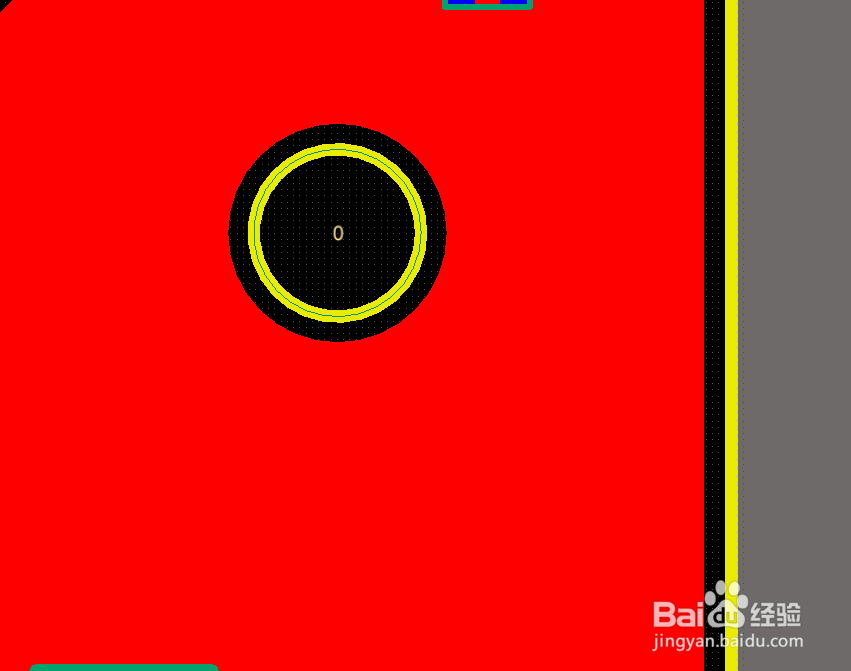

敷铜。以AD16为例,在一个非金属化孔处顶底层敷铜,如图

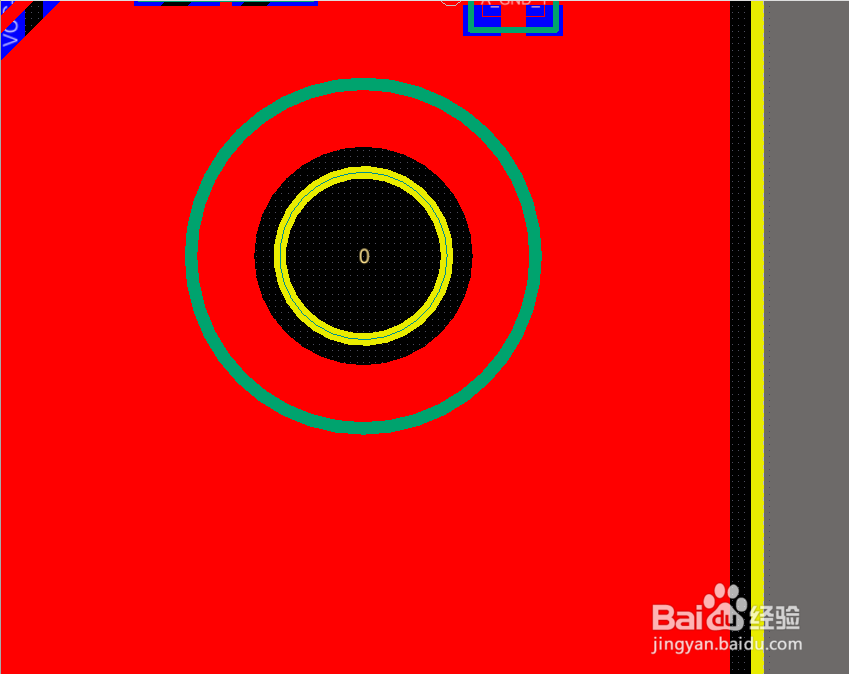

放置一个圆形。本例中是在Top Overlay层放的圆形,也可以在其他层,最后生成的区域改到需要的层即可。

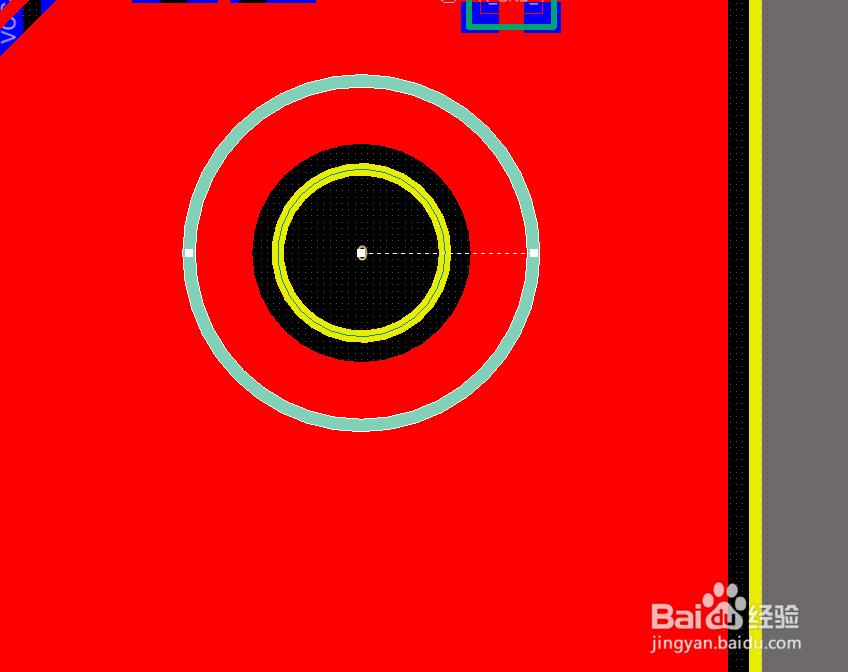

选中圆形。如图

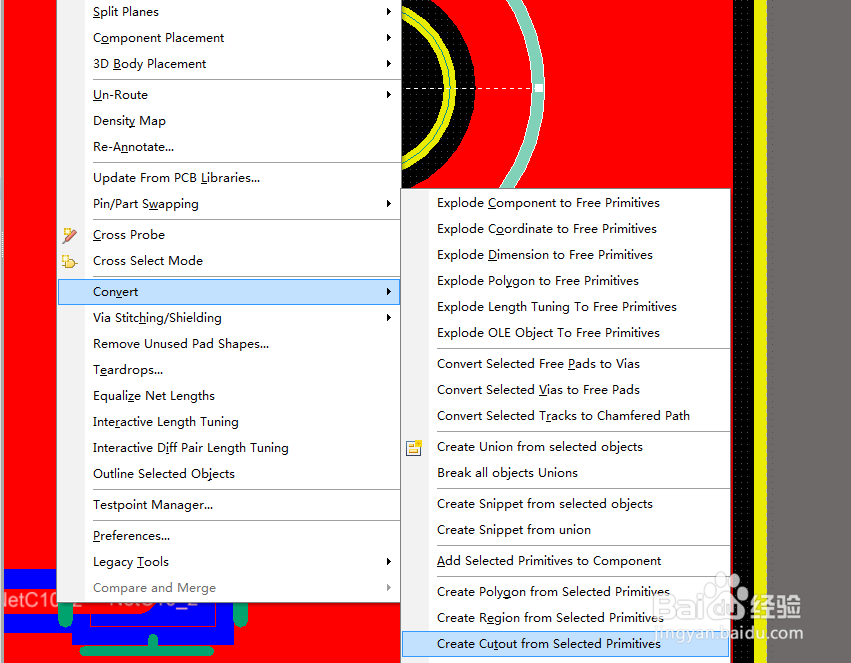

设置。Tools-Convert-Create Cutout from Selected Primitives,如图,就会在圆形所在的层生成一个同样大小的圆形Polygon Pour Cutout区域。

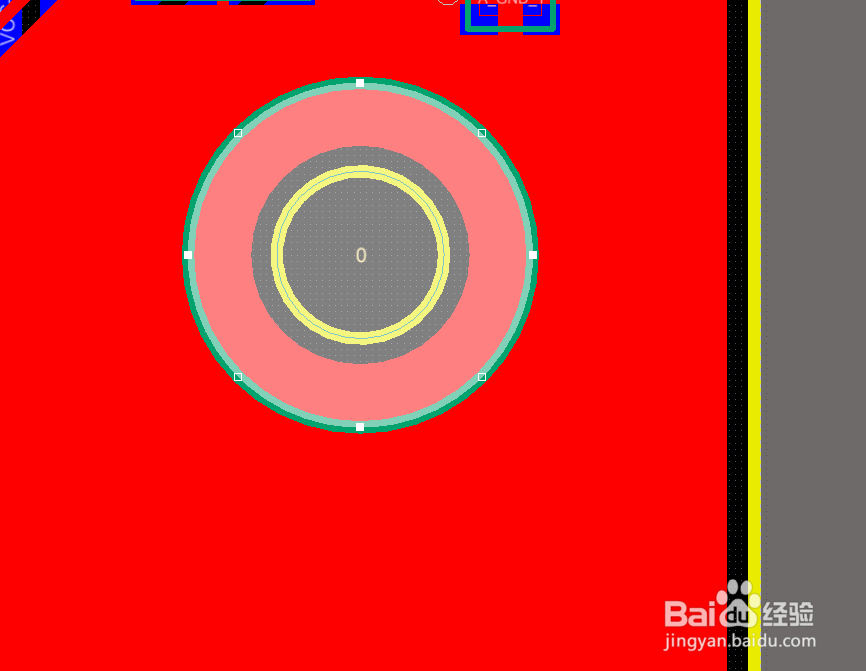

将区域更改到Top Layer层。为在顶层绘制一个圆形Polygon Pour Cutout区域,所以将区域更改到Top Layer层。

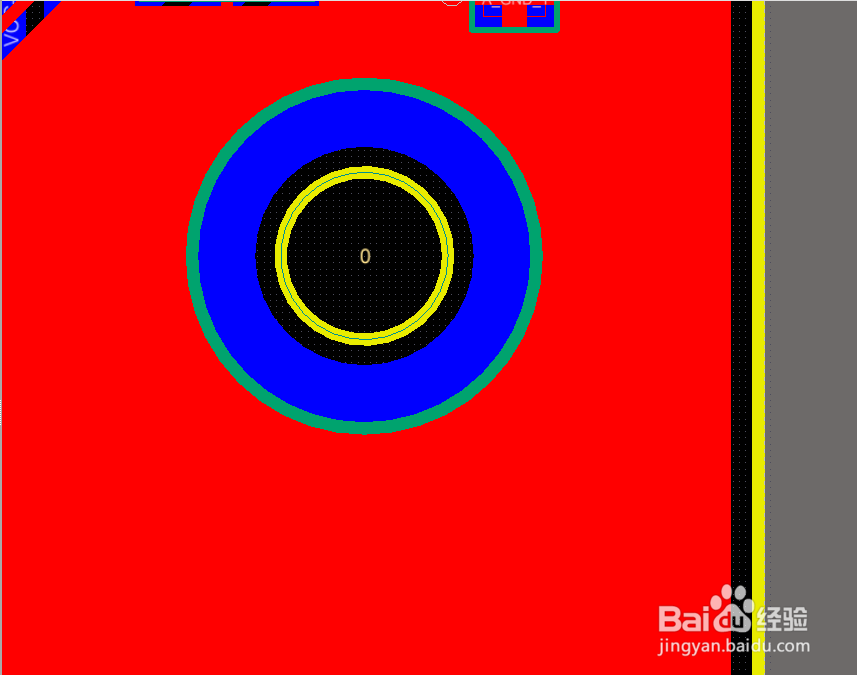

重新敷铜。如图,区域中的铜皮已去掉。

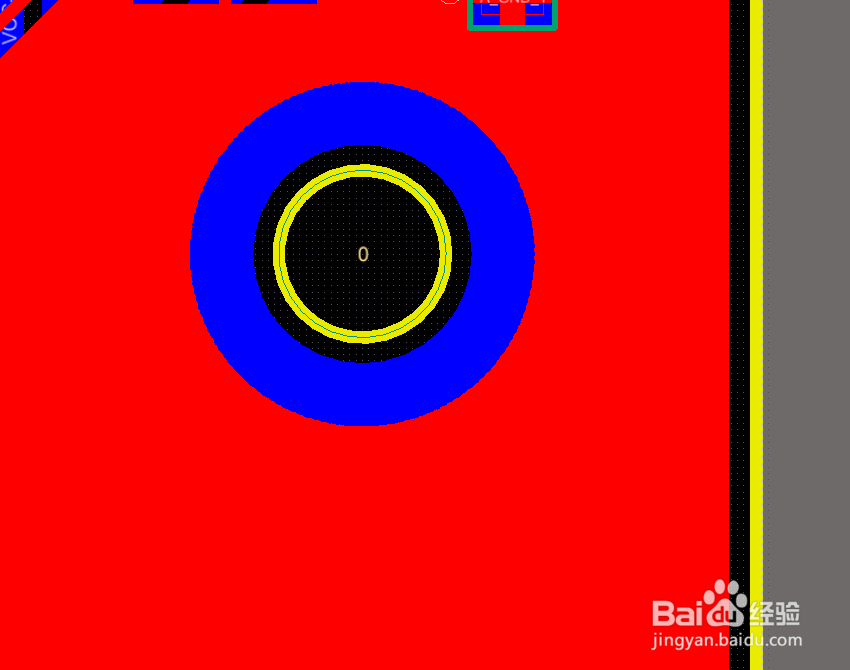

删除不需要的圆形(若必要的话)。

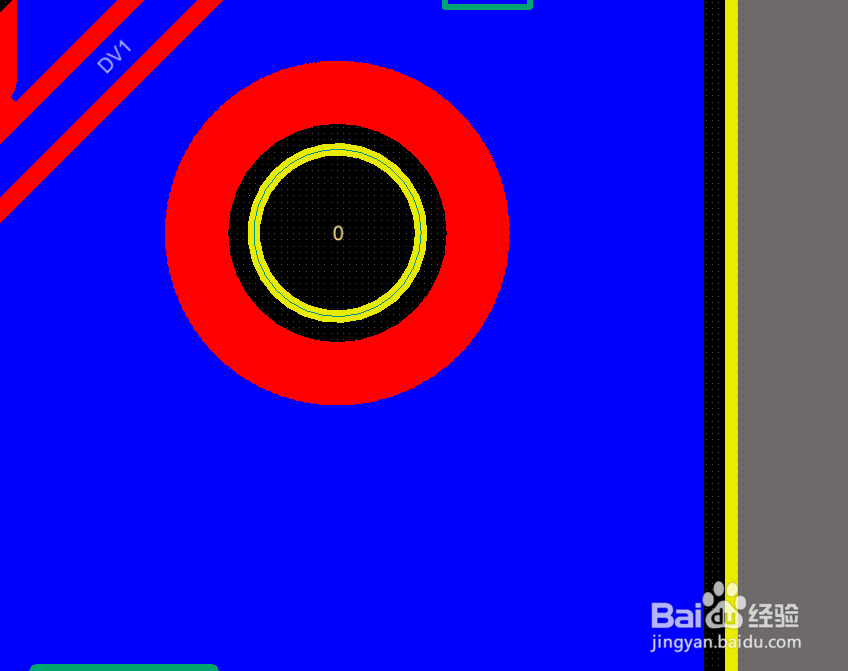

圆形区域可以复制到别处或在属性中更改到其他层。若更改到Bottom Layer层,如图

熟能生巧。希望对您有帮助。
