CATIA是一款功能十分强大的三维设计软件，钣金、曲面等都可以进行绘制。在进行实体建模时，除了在草图阶段我们知道尺寸，但是在实体显示时是没有尺寸标注的，如果记不住这些参数，只能进行测量了。那该如何进行圆半径测量呢？工具/原料more电脑CATIA V5软件方法/步骤1/8分步阅读

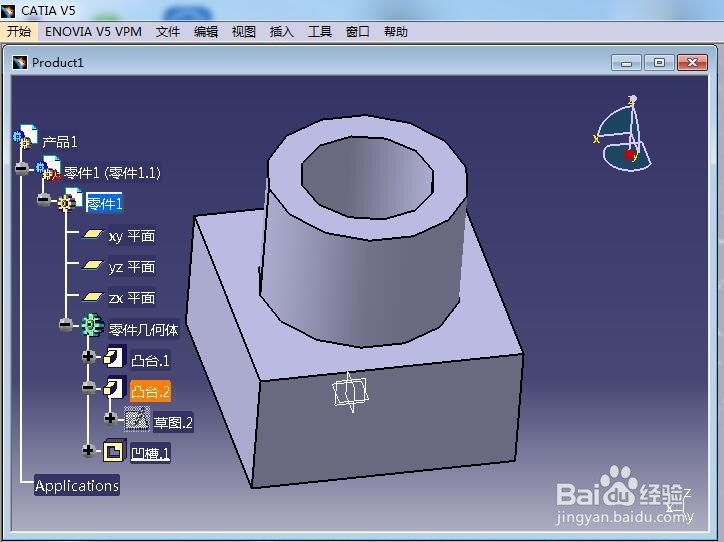

首先打开CATIA软件，并在草图编辑器中绘制想要的草图，然后通过拉伸等操作完成实体建模，这里制作了如下模型。

2/8

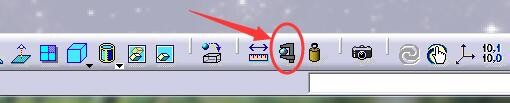

实体建模好了之后，接下来就是进行圆半径测量了，在CATIA页面最底部的快捷命令按钮中，选择测量距离按钮，按钮形状为游标卡尺，里面夹了一只小球，如下图所示。

3/8

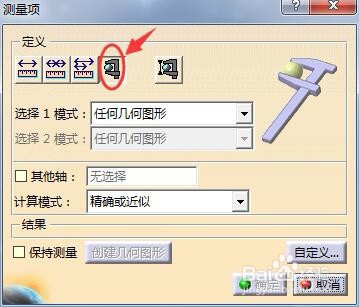

随即会打开测量项弹出页面，这里我们不进行任何更改，直接使用默认参数即可满足测量要求。

4/8

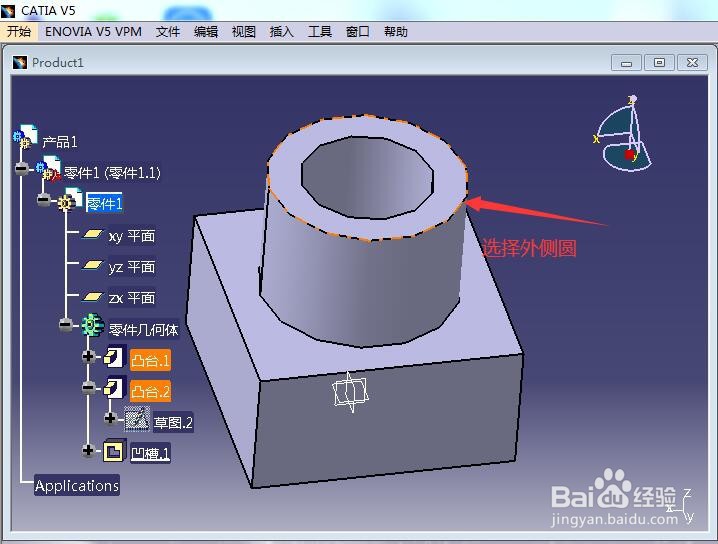

然后我们选择想要测量的圆，比如这里我们选择外侧圆。

5/8

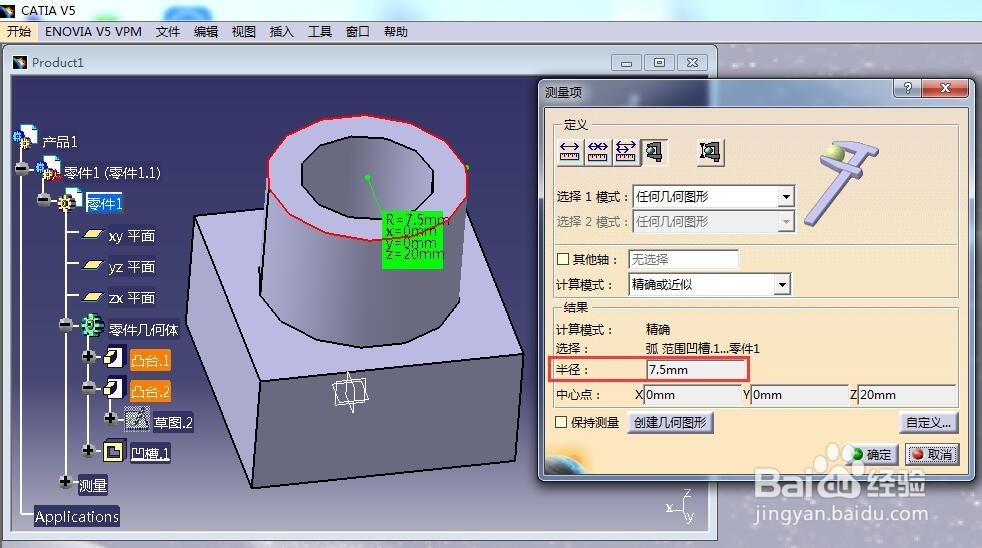

这样，这个圆的半径就被计算出来了，这里除了半径被计算出来，选中的圆的圆心坐标也被标注了出来，除了在三维图中会标注显示出半径和圆心坐标，也会在打开的测量页面显示出来，如下图所示。

6/8

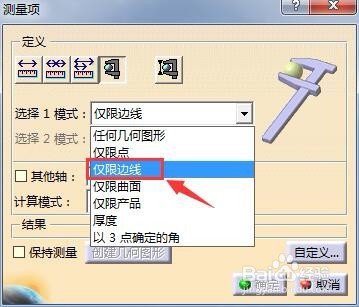

如果我们更改测量模式1，比如测量模式1设置为“仅限边线”，这就意味着，选择的元素只能为边线。这样看看测量结果是什么。

7/8

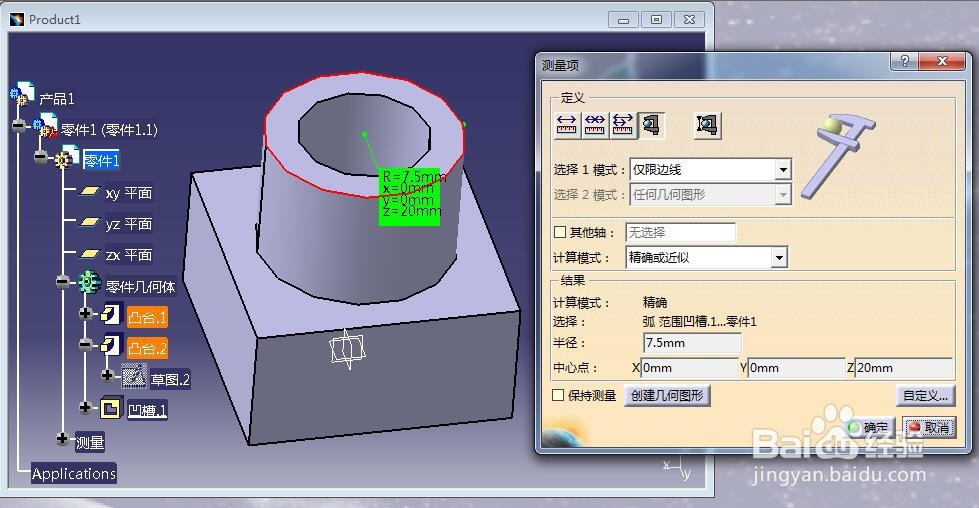

我们同样选择外侧圆，结果发现同样是测量的圆半径和圆心坐标。

8/8

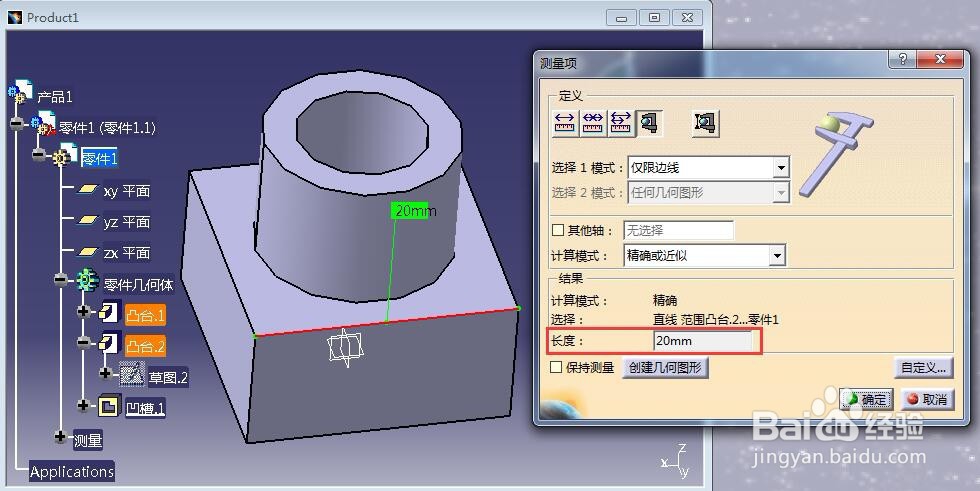

如果我们不选择圆，而是选择一条边线，发现测量结果为该边线的长度。所以如果测量模式1设置为“拾取点”，则测量结果为点的坐标。

注意事项

根据需要甚至测量模式1和测量模式2。

熟能生巧，多操作就知道其中的道理了。
