横道图，即甘特图，也可称为条状图。以横竖轴表格的形式，将时间与活动（项目）相结合，表示一个任务、计划、或者项目的完成情况（进度）。横道图在工程进度计划制定、项目管理等方面运用非常频繁，是项目管理人员的必备工具之一。对项目管理者来说，横道图的作用十分重要。那么，使用亿图软件如何绘制施工进度计划横道图呢?工具/原料more亿图图示（Edraw Max）电脑方法/步骤1/7分步阅读

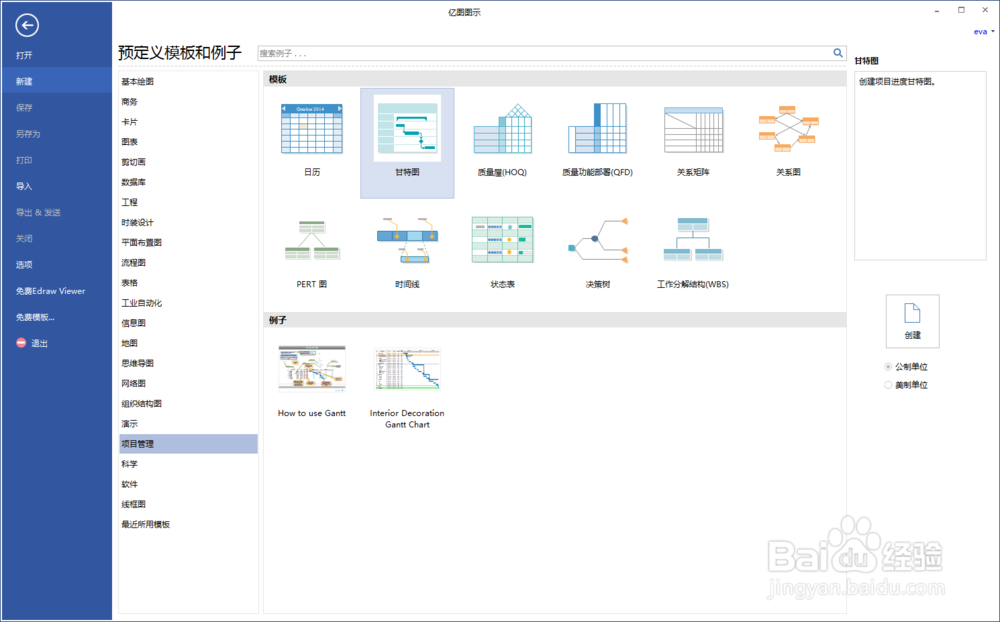

打开亿图软件，新建“项目管理”中选择“甘特图”模板，或者通过甘特图例子进行创建;

2/7

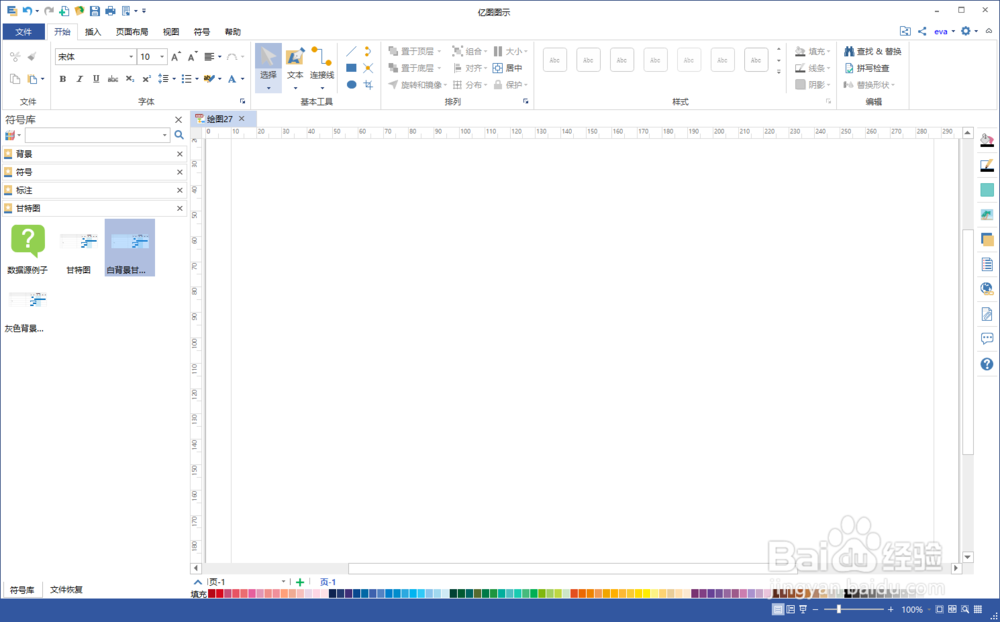

从软件左侧的“符号库”中，选择所需要的甘特图形状，双击或者拖拽至绘图页面;

3/7

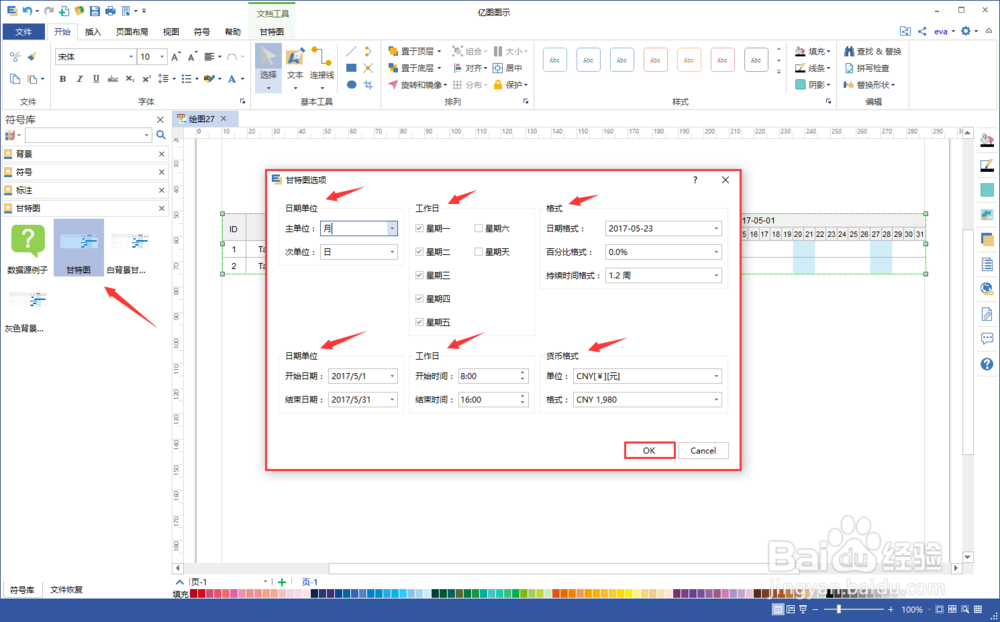

在“甘特图选项”中对甘特图的属性进行修改，点击“OK”后会生成一个简单的甘特图;

4/7

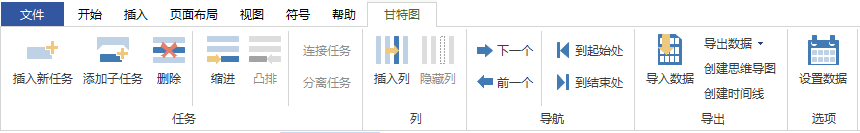

选中“甘特图”后点击“甘特图”菜单栏;

5/7

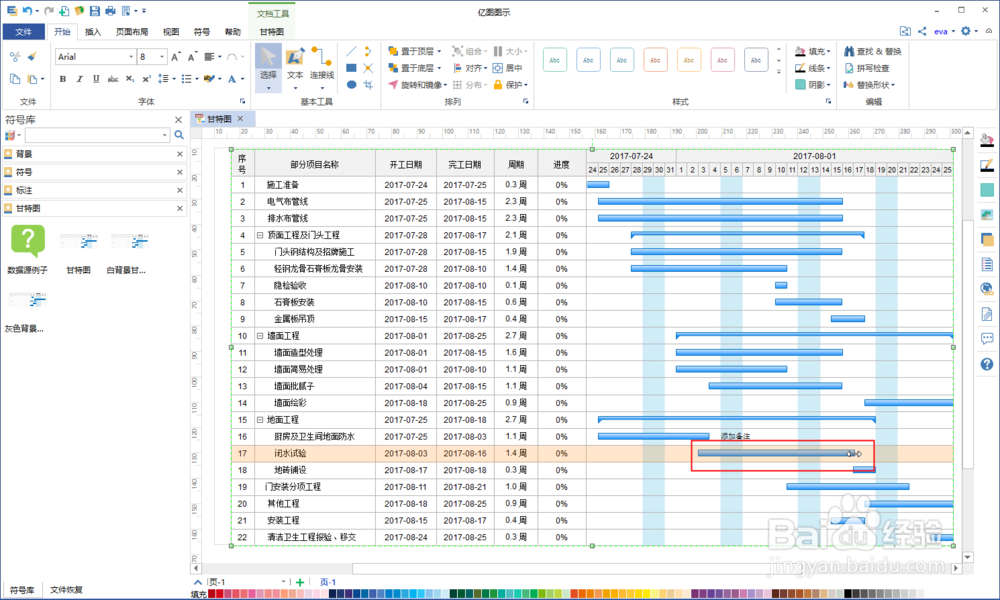

可以通过移动甘特图中的任务进度条，调整任务的起始、结束时间;

6/7

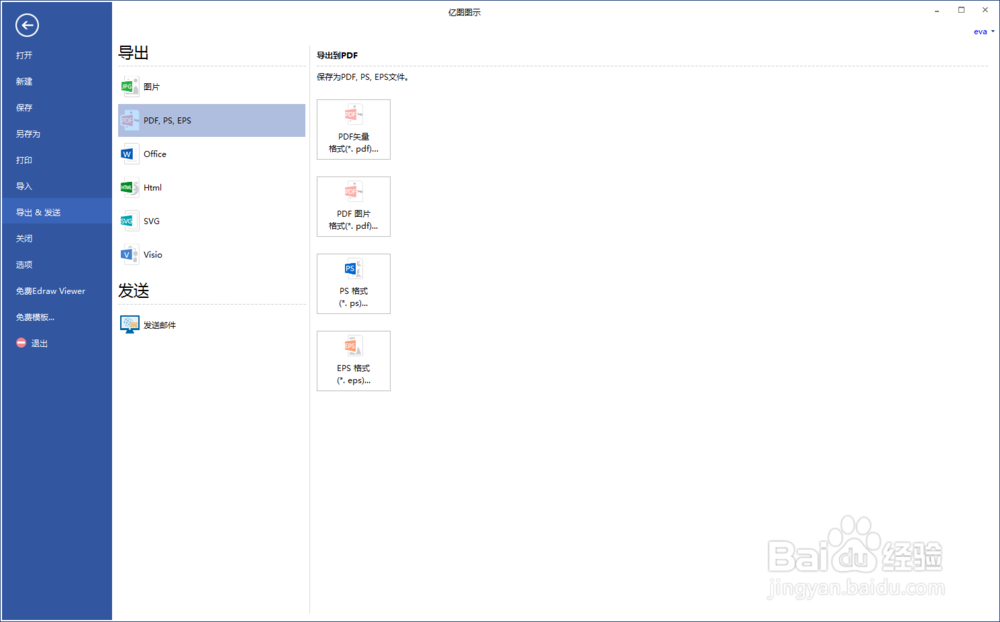

根据需求，将图片导出为图片、office、html、svg、visio等;

7/7

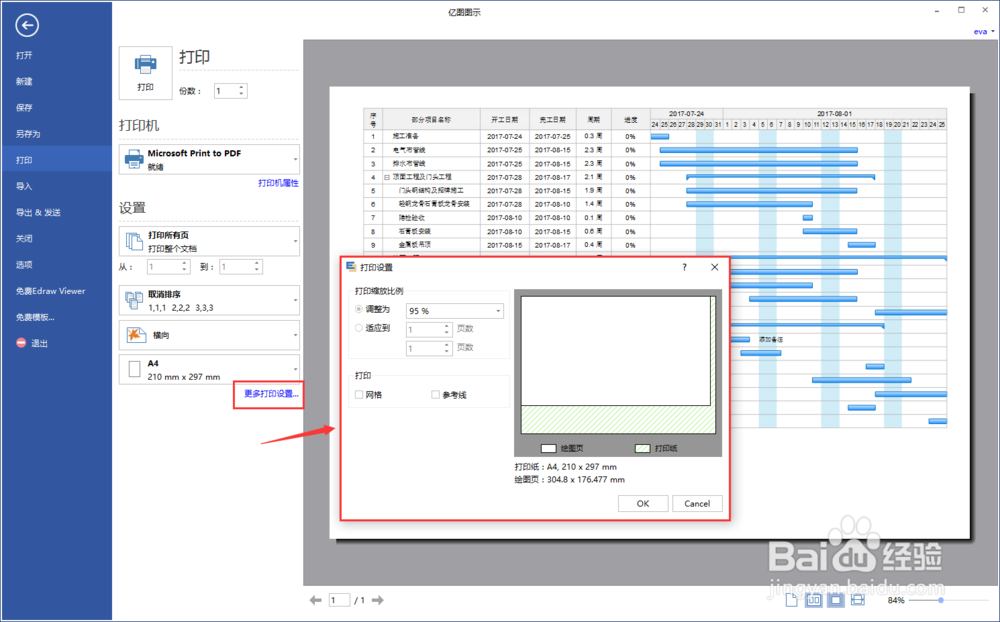

打印甘特图

注意事项

PS：双击打开的甘特图若没有自动弹出“甘特图选项”的，可以在“甘特图”菜单栏中选择“设置数据”进行修改。
