订阅creo4.0工程图使尺寸文本断开剖面线
来源：网络收集 点击： 时间：2024-02-23【导读】：
下面介绍creo4.0工程图使尺寸文本断开剖面线方法。工具/原料more电脑creo4.0方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
剖面线
打开creo4.0软件，打开一个有剖面的工程图文件，如下图
2/7单击“文件”，在弹出的快捷菜单选择“准备”，再选择“绘图属性”。

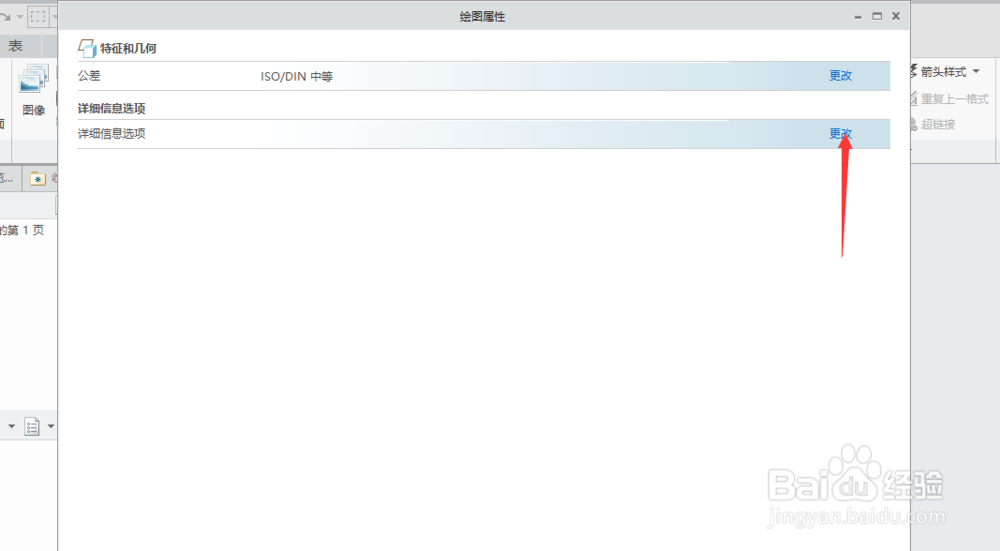

3/7在弹出的“绘图属性”对话框，单击“详细信息选项”区域中的“更改”单选项。

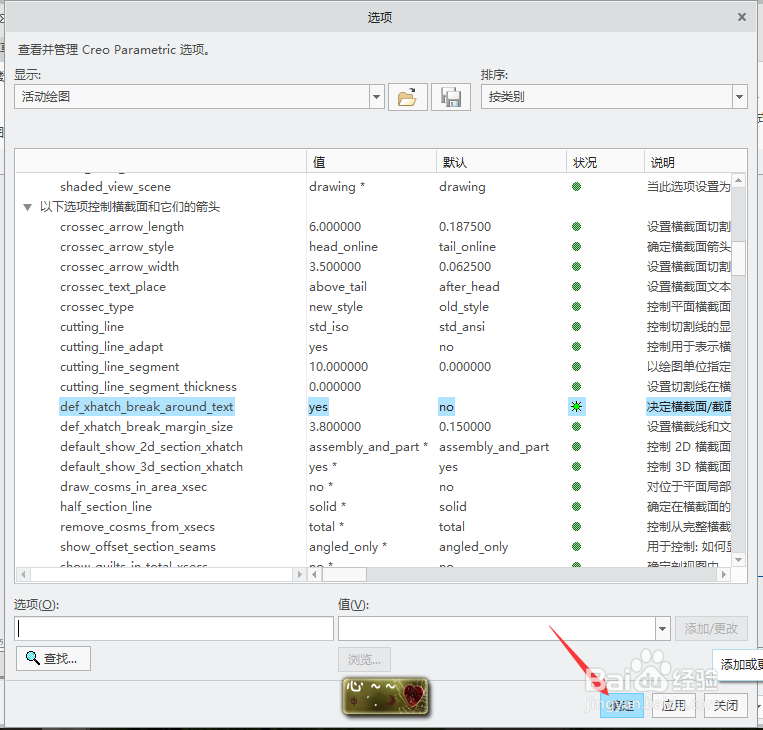

4/7在配置文件中找到“def_xhatch_break_around_text项并单击。在值右侧下拉选项选择”yes,单击“添加/更改”按钮。
5/7单击“选项”对话框中的“确定”。

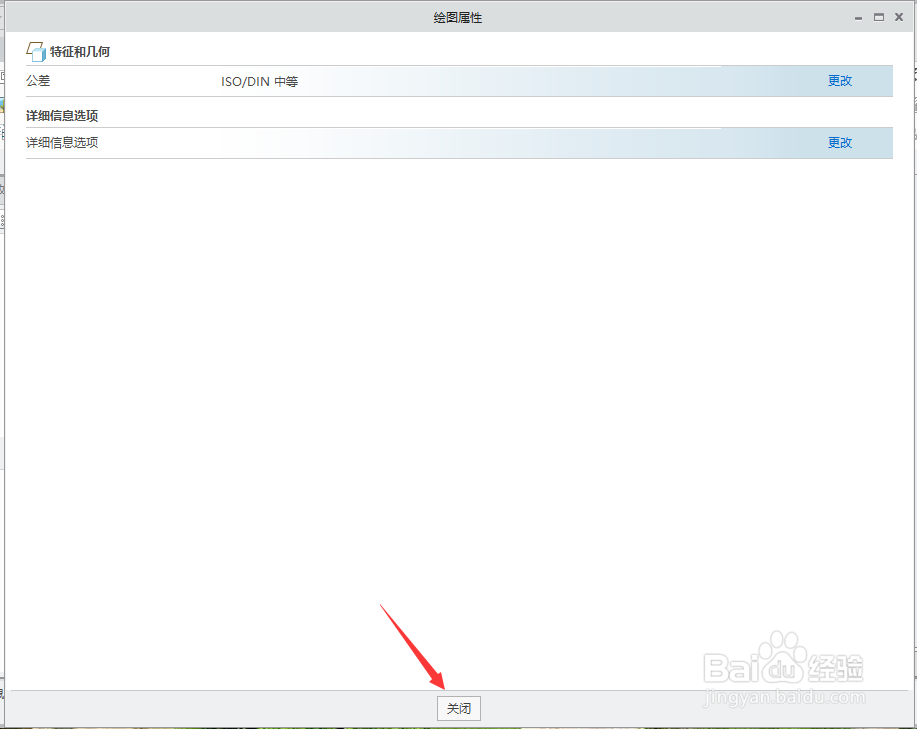

6/7关闭“绘图属性”对话框。

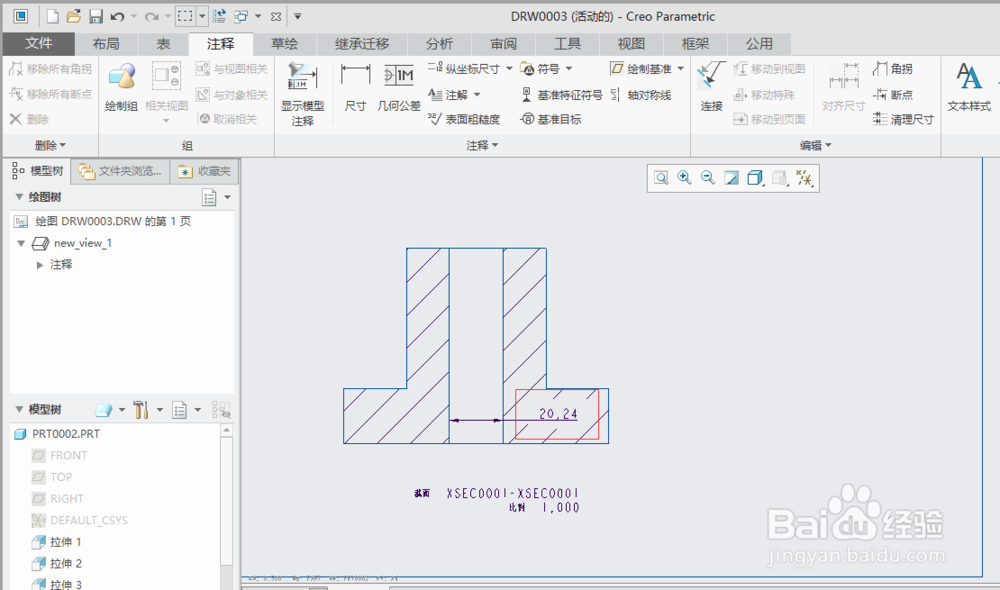

7/7添加如下图尺寸，可以看到尺寸文本断开了剖面线。
