订阅Altium Designer AD如何快速新建IPC标准PCB封装
来源：网络收集 点击： 时间：2025-02-13【导读】：
AD如何快速新建IPC标准PCB封装工具/原料moreAltium Designer方法/步骤1/15分步阅读
2/15
3/15
4/15
5/15
6/15
7/15
8/15
9/15
10/15
11/15
12/15
13/15
14/15
15/15

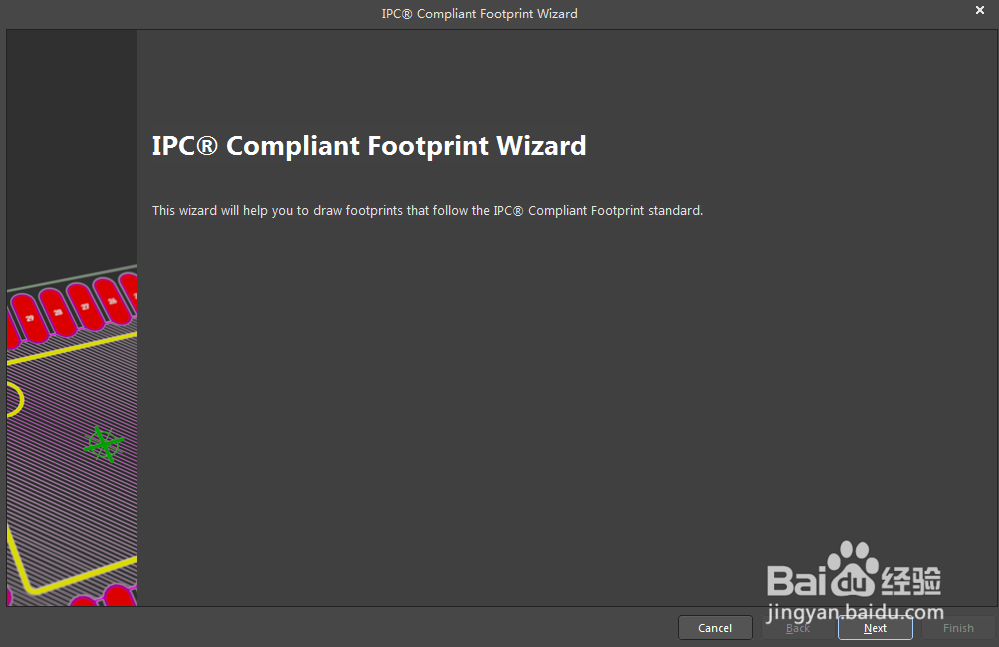

打开封装库。

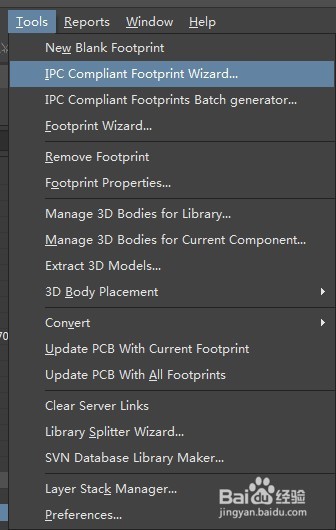

2/15点击“tools”——“IPC Compliant footprint wizard”

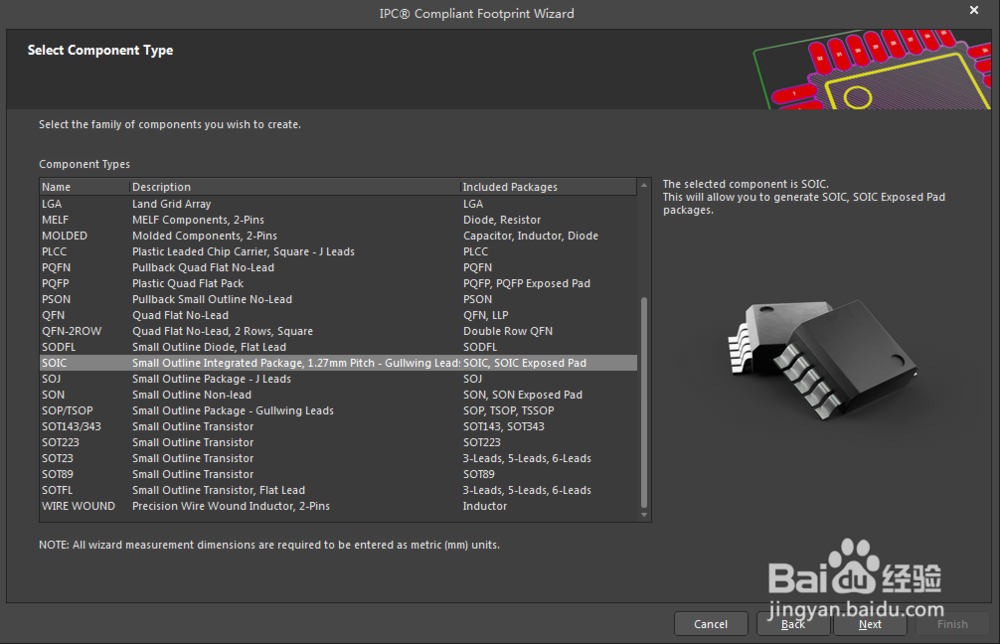

3/15选择一种IPC封装，以SOIC为例

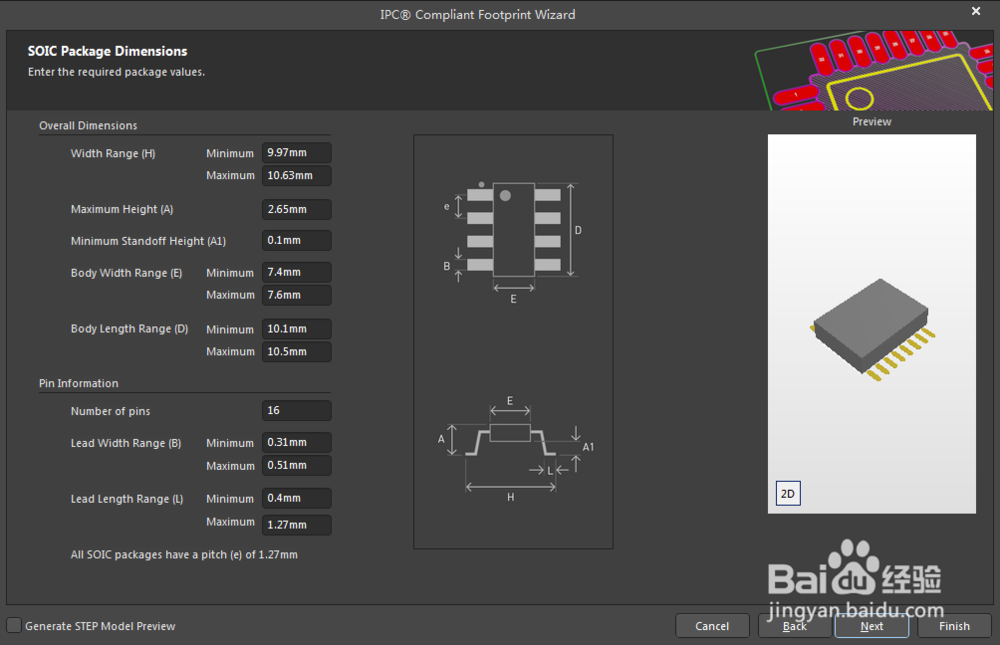

4/15根据规格书输入相关尺寸数据和引脚数

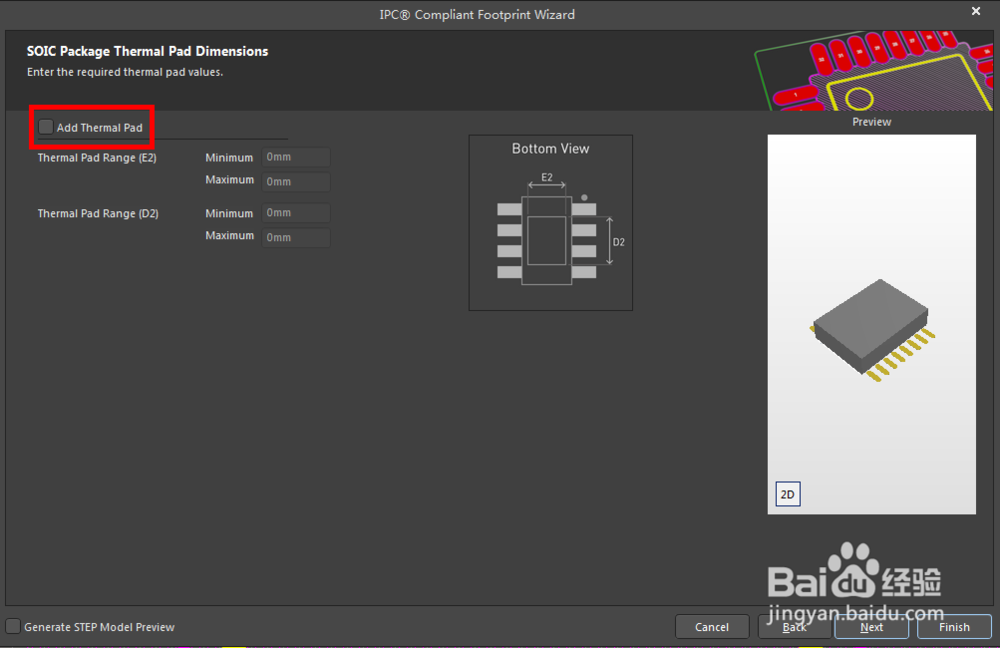

5/15如果中心有热风焊盘，勾选该选项，输入相关尺寸数据
6/15继续输入数据

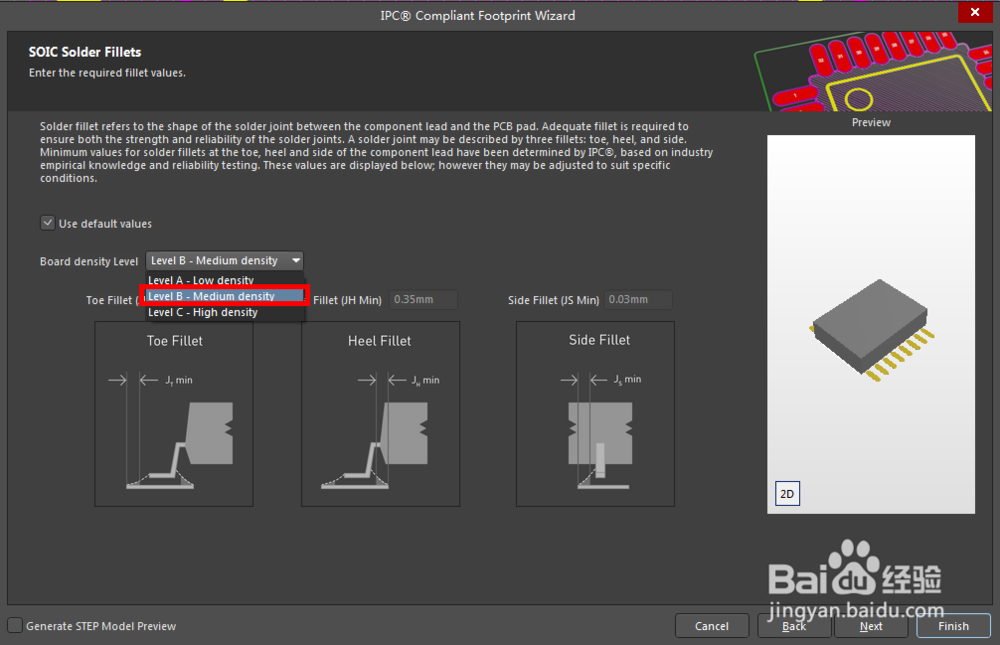

7/15设置焊盘大小，根据之前输入尺寸进行适当延伸，一般选择B级。
也可以根据实际情况选择，下图为延迟标识及尺寸。

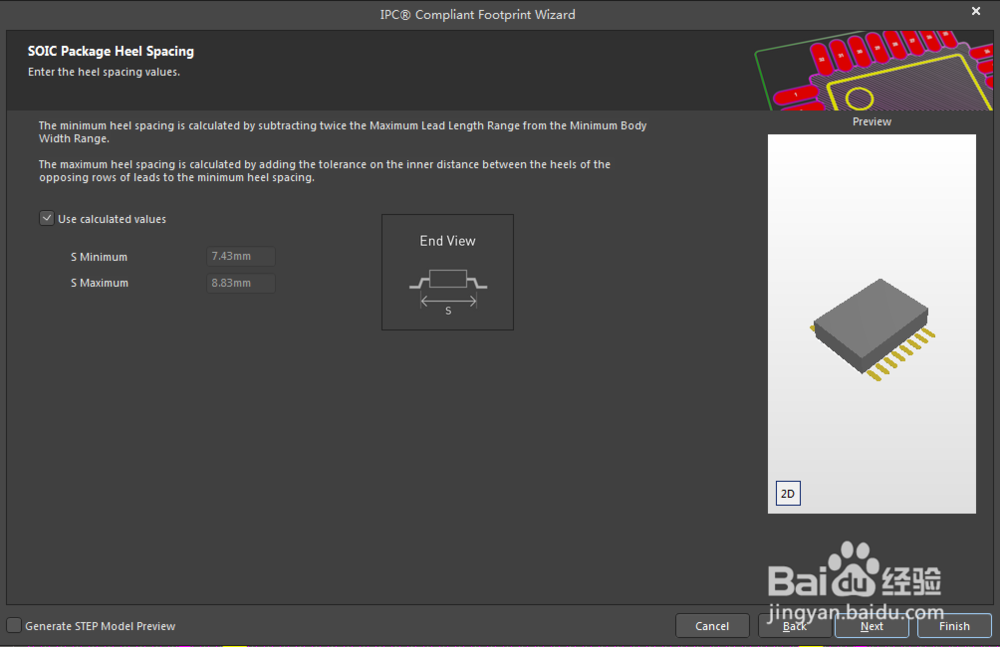

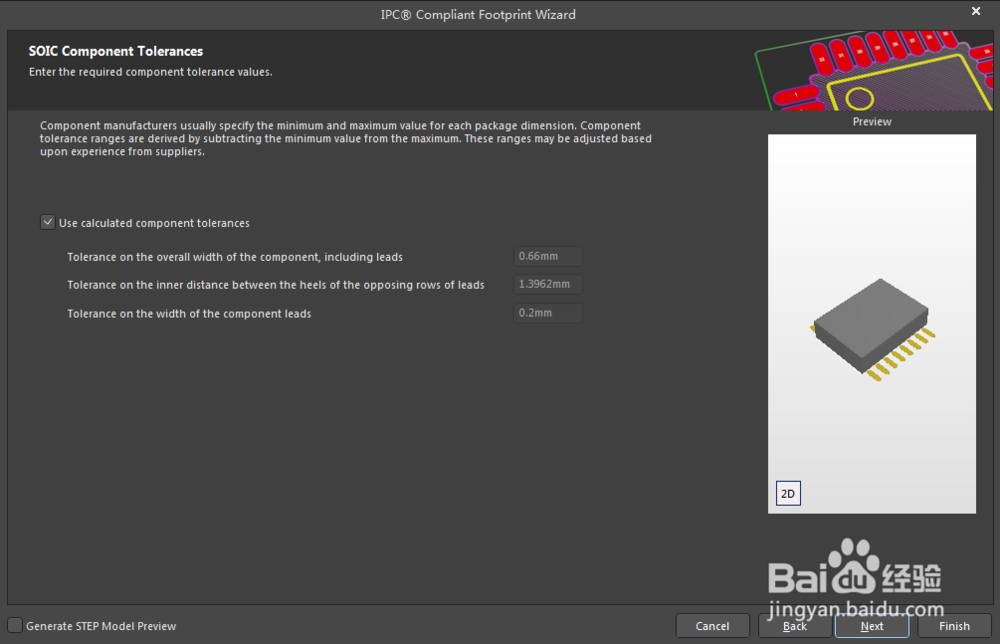

8/15接下来两个步骤建议使用默认选项。

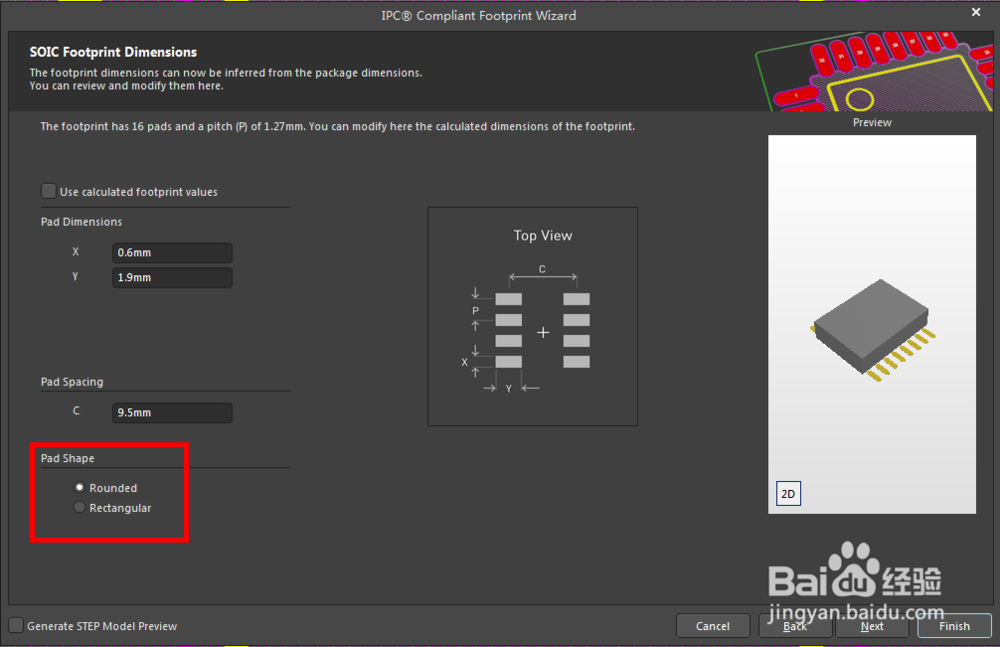

9/15继续输入尺寸数据，该处可以设置焊盘形状。
10/15输入黑色本体尺寸数据

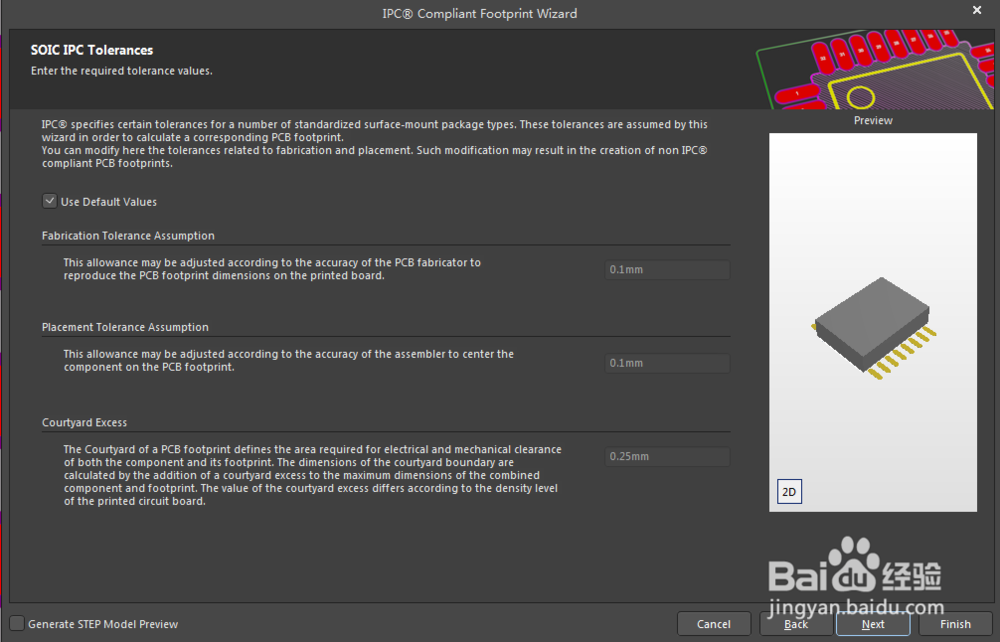

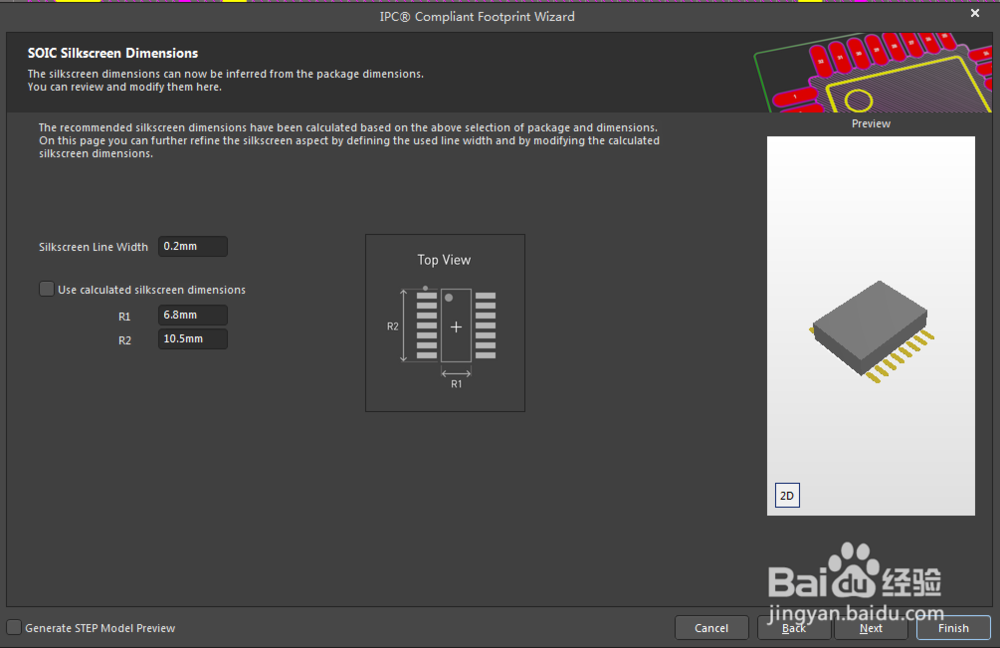

11/15设置外形丝印，建议使用默认值

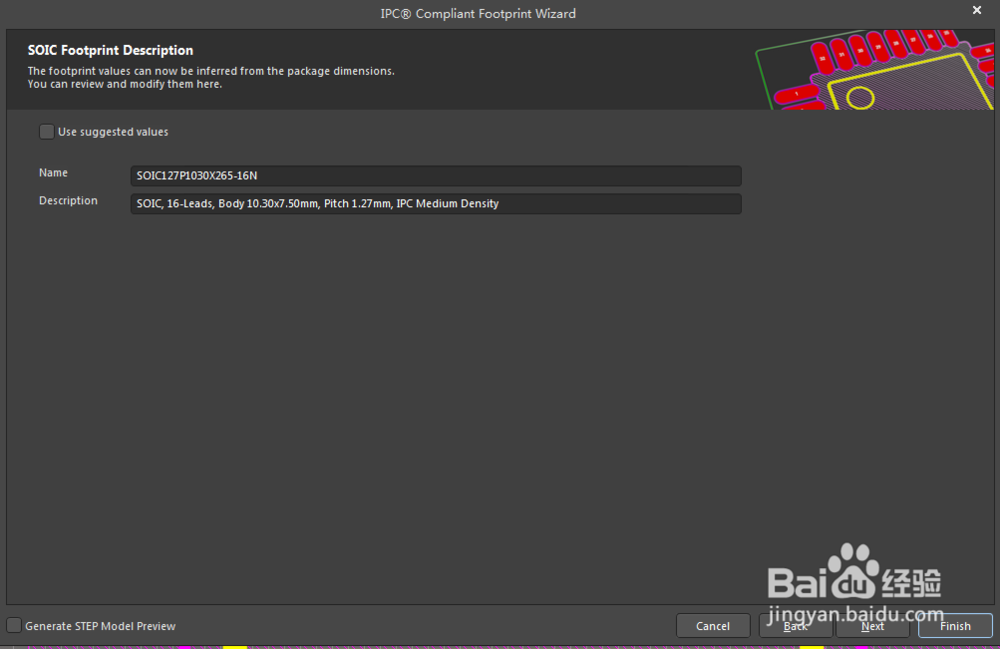

12/15输入名称及相关描述信息

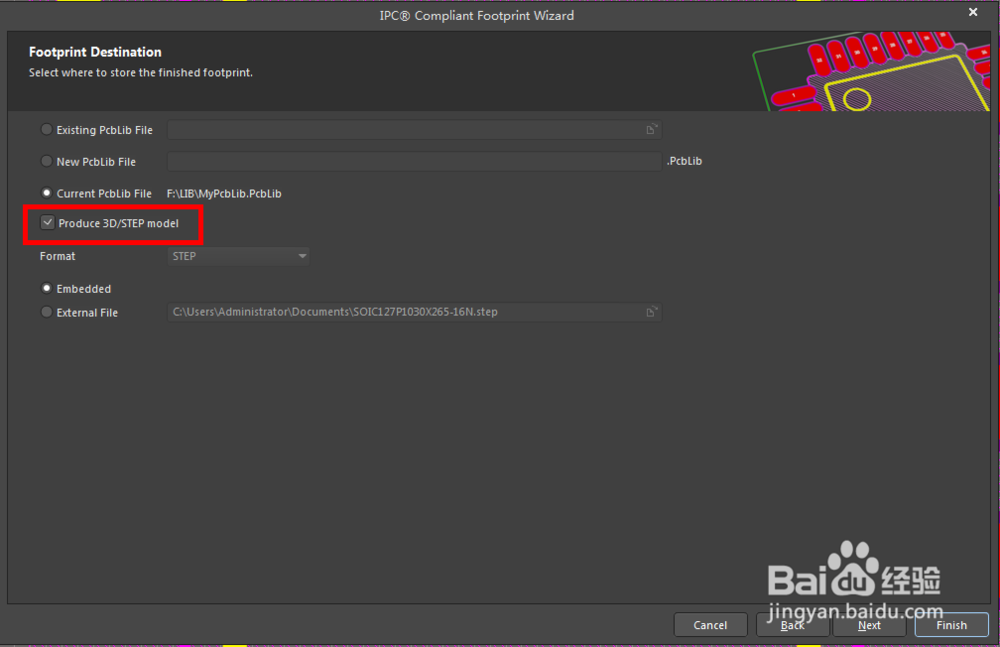

13/15如个想添加3D模型，勾选该选项，增加AD自带3D模型。也可以导入自己的3D模型。
14/15设置完成。

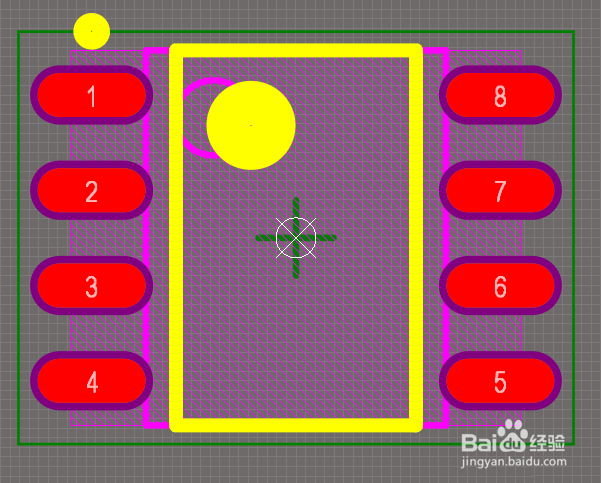

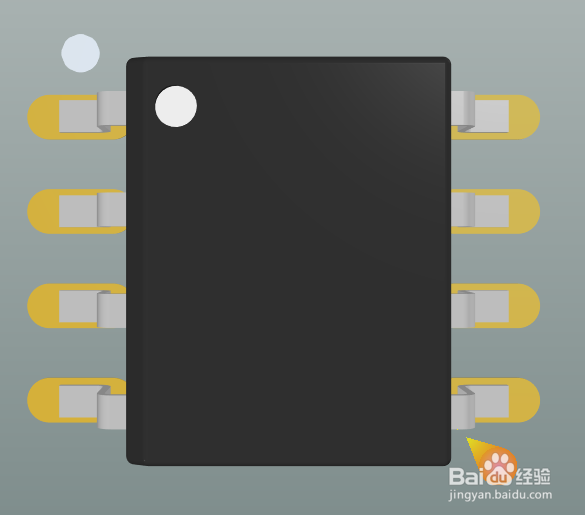

15/15以SO-8为例，设置完成后的2D和3D封装
