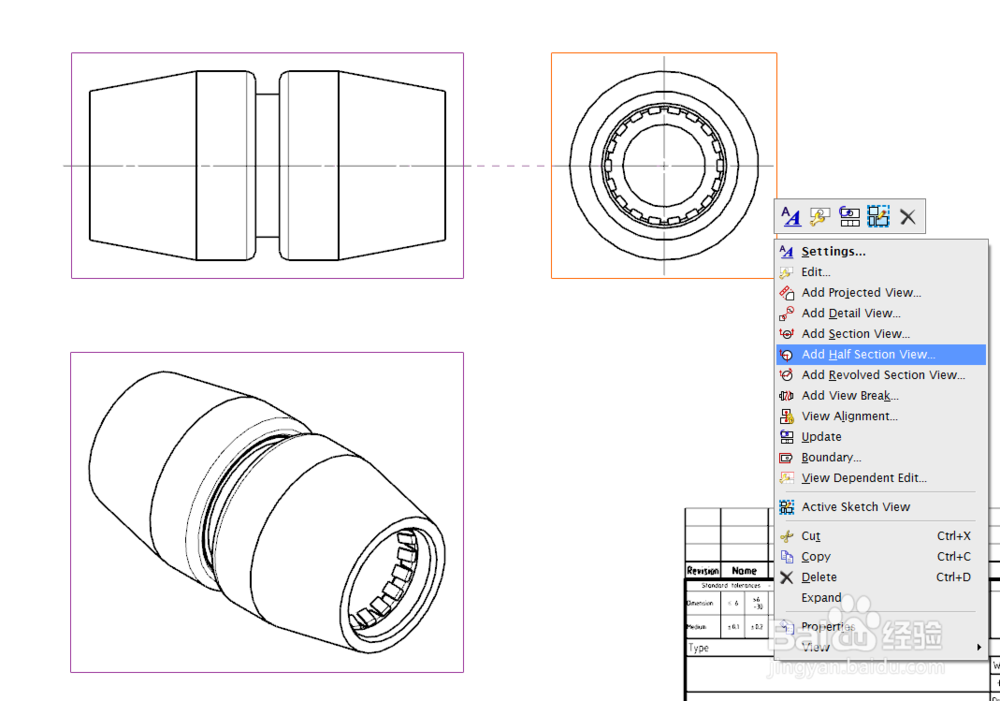

在对应的平面图上右击，调出右键菜单，选择剖视图命令。

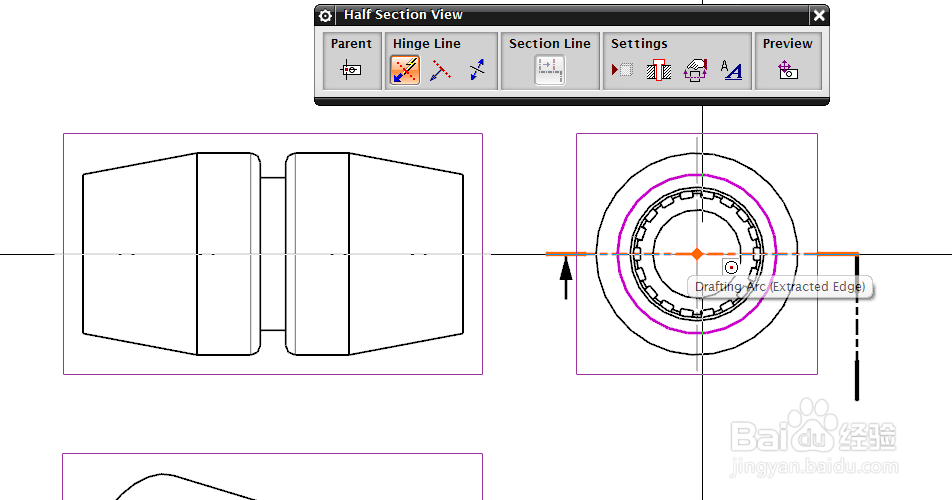

调出剖视图命令后，根据剖视图作图步骤操作，在引出新剖视图的时候右键点击（注意，这里不要左键，因为左键直接确认了剖视图）。要在新剖视图方位确定之后才能右键点击。

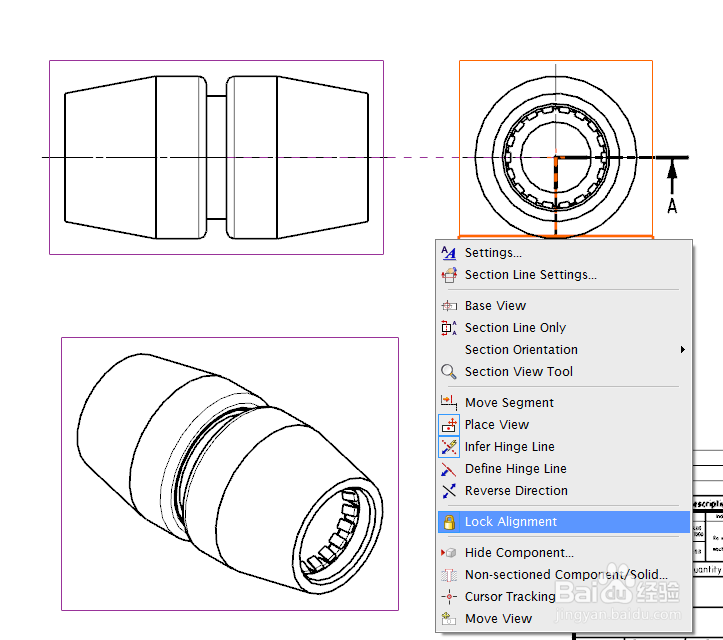

右键点击后，调出右键菜单，锁定视图方向。

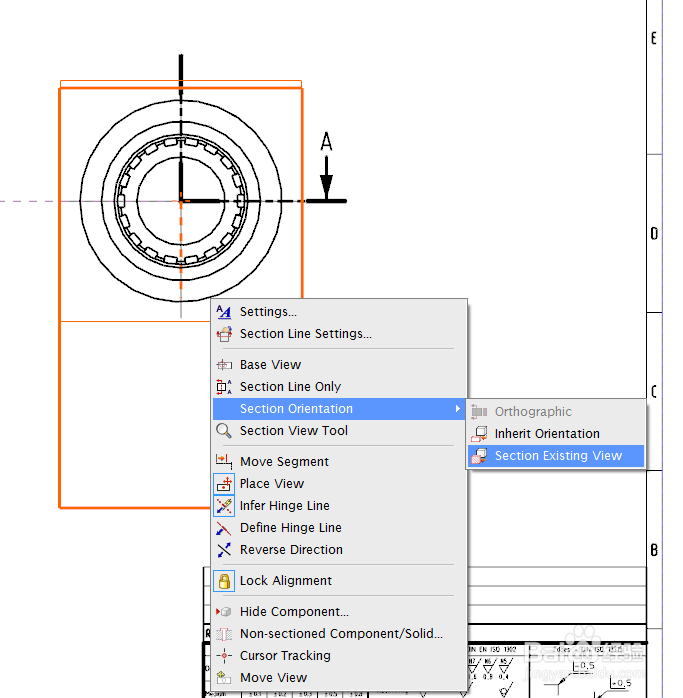

然后再右键点击，选择剖视方位→现有视图，然后左键点击需要剖视的轴测图。

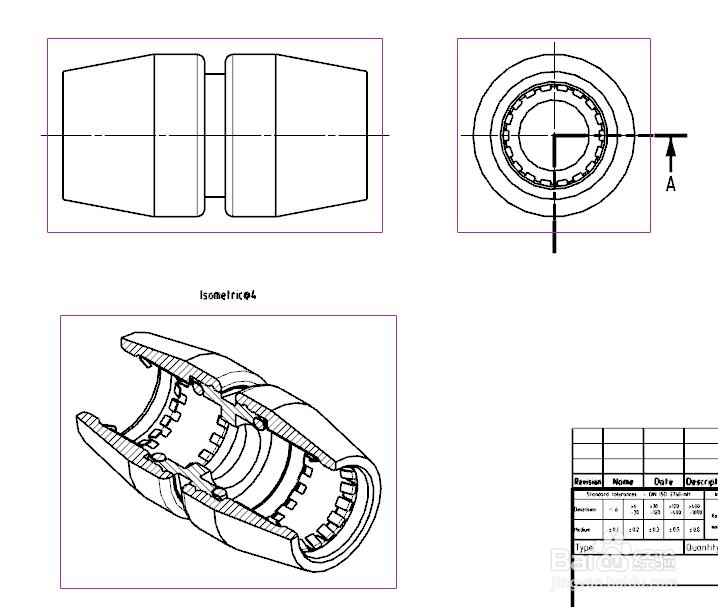

最后得到的效果如图所示。剖视线和视图名称可隐藏。

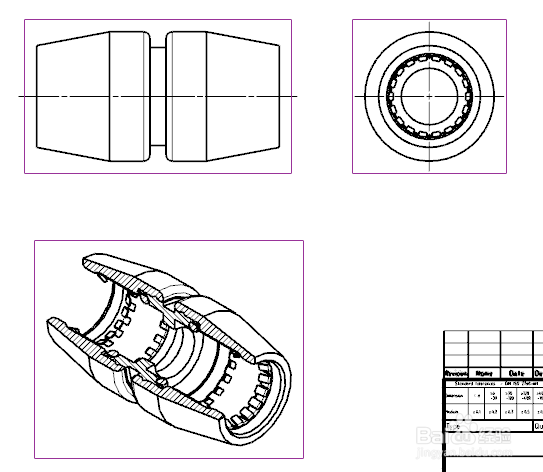

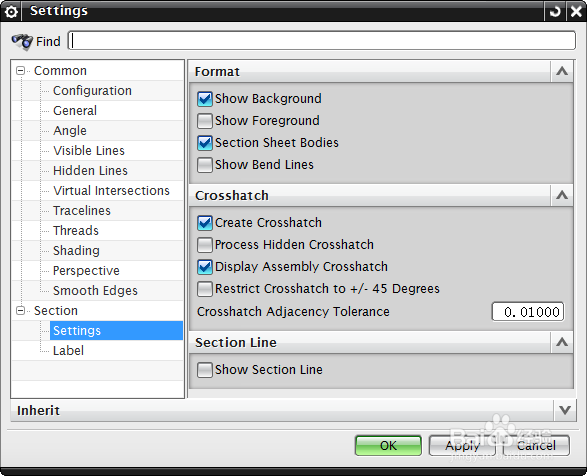

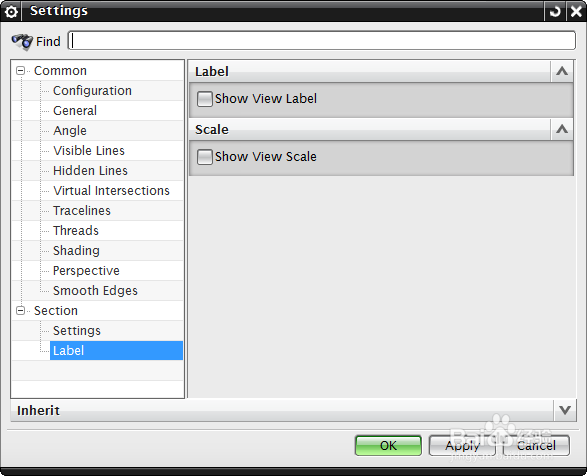

双击被剖视的轴测图，在设置窗口，选择剖视选项，在设置项中，将显示剖视线取消勾选，在标签项中，将显示视图标签取消勾选，确认退出。
