订阅CAD2014 三维入门绘图操作实例之圆管
来源：网络收集 点击： 时间：2025-05-16【导读】：
默认俯视设置为西南等轴测视图，画出同心圆，面域，差集，拉伸等进行操作。软件版本：AutoCAD 2014方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项
1.双击打开桌面上的AutoCAD 2014软件。

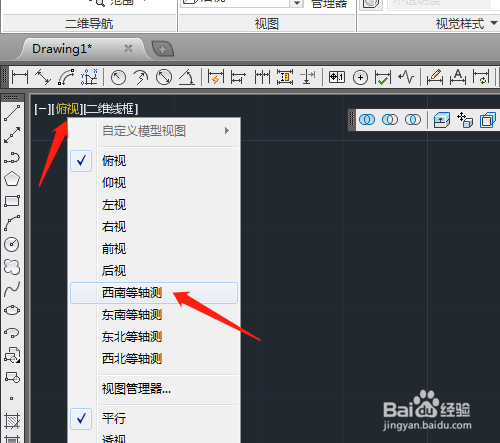

2/72.单击俯视选西南等轴测。

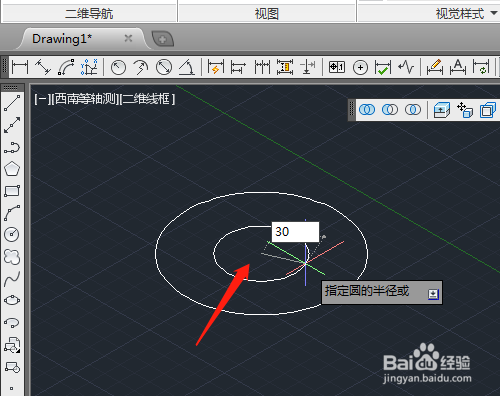

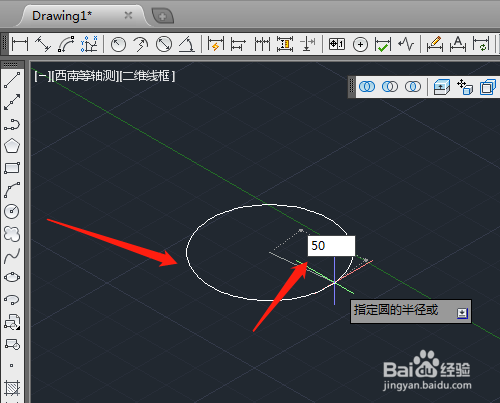

3/73.用圆工具绘制出半径为50的圆和同心圆半径为30的圆。

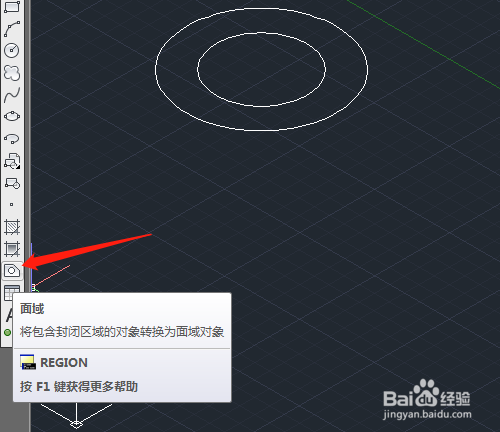

4/74.单击面域工具，框选两个圆。

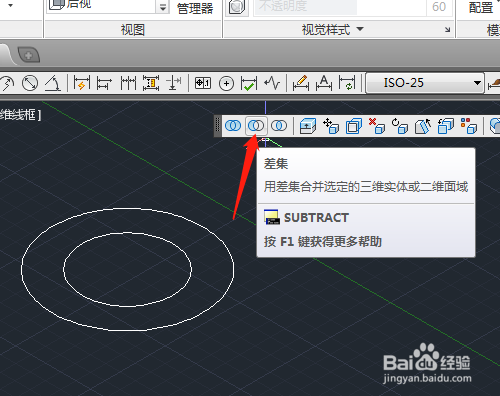

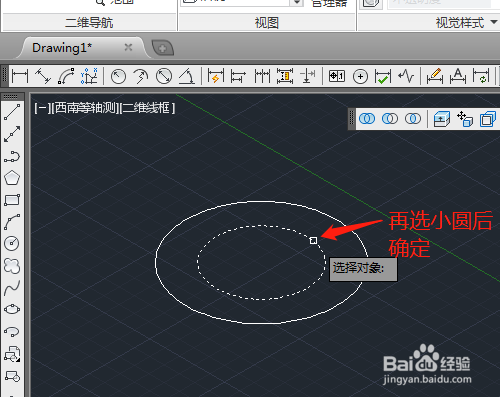

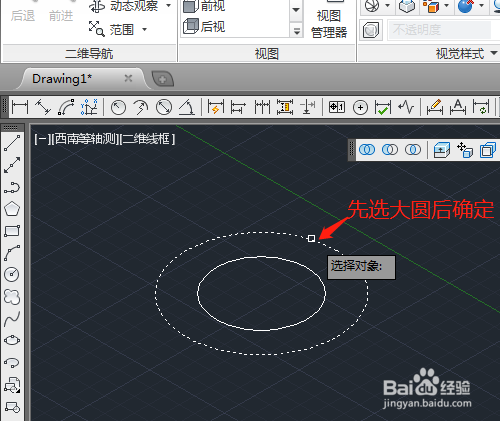

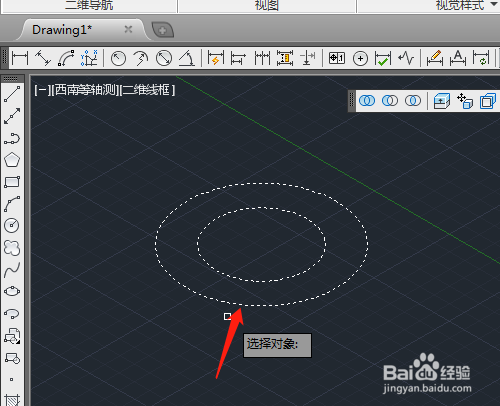

5/75.选实体编辑工具中差集工具，先选大圆，确定，再选小圆，确定。

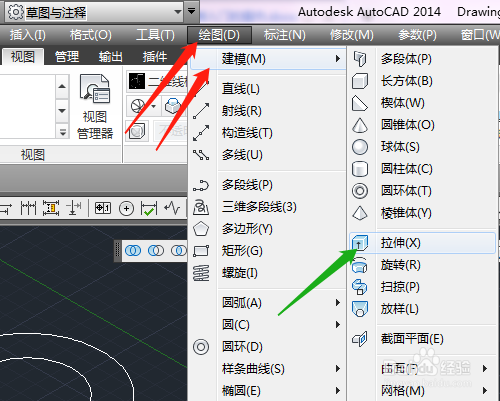

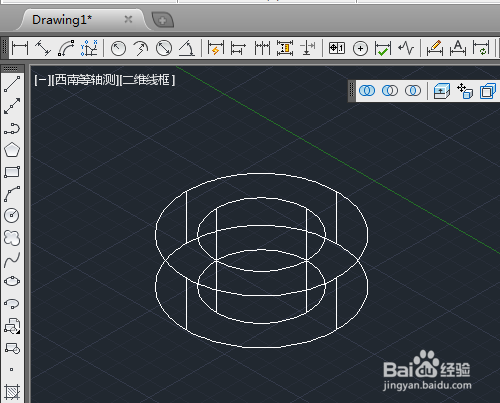

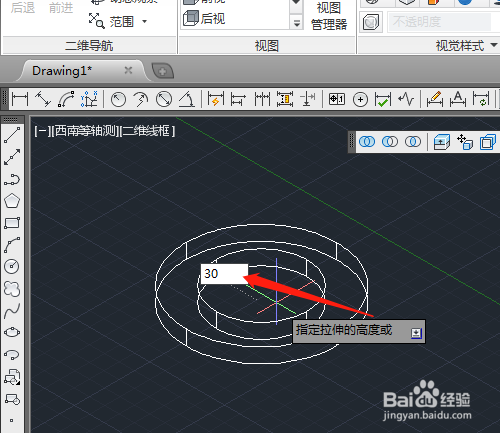

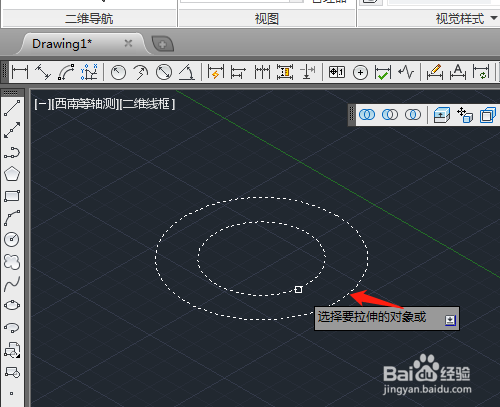

6/76.绘图菜单→建模→拉伸。选择要拉伸的对象圆，确定，输入高度如30确定。

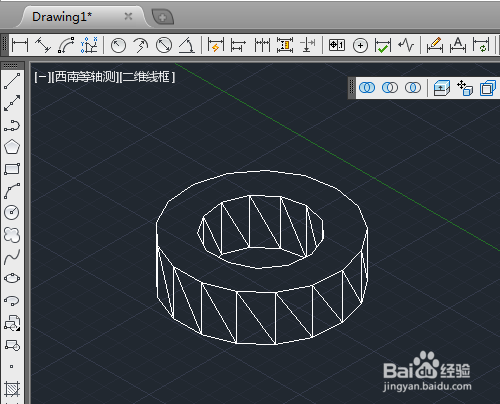

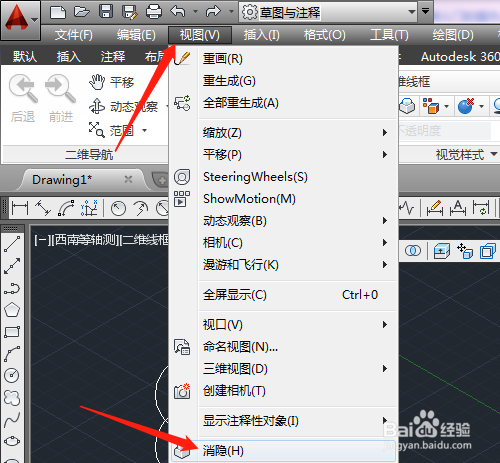

7/77.视图菜单中消隐，效果如图显示。
注意事项实体编辑工具右击工具栏选择显示
