GB/T73 M12x30，从这些字里行间可以知道，这是一个开槽紧定螺钉，它的螺纹为M12x1.75，它的长度为30，不信，你可以去查标准。OK，知道了这些信息，那我们就开造吧。因为笔者现在只有UG10.0软件可以造三维，所以抱歉。

打开UG10.0，新建一个模型文件，使软件进入到建模状态。

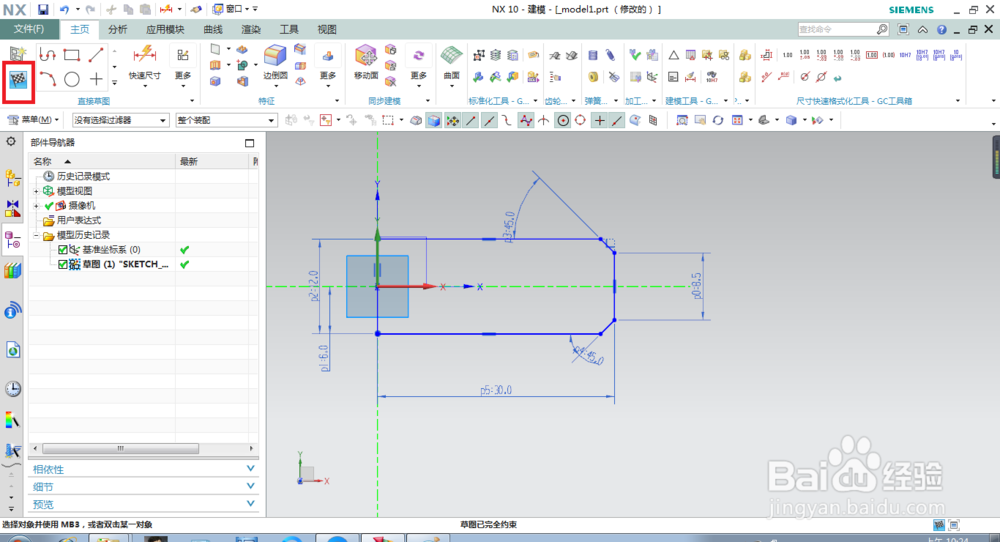

创建一个草图，画好螺钉的外轮廓。尺寸、约束什么的都跟上。

从中间画一条直线，将外轮廓一分为二，然后激活工具栏中的快速修剪命令，将草图按照下图修剪，最后轮廓应该只剩下一半，完成之后，退出草图界面。

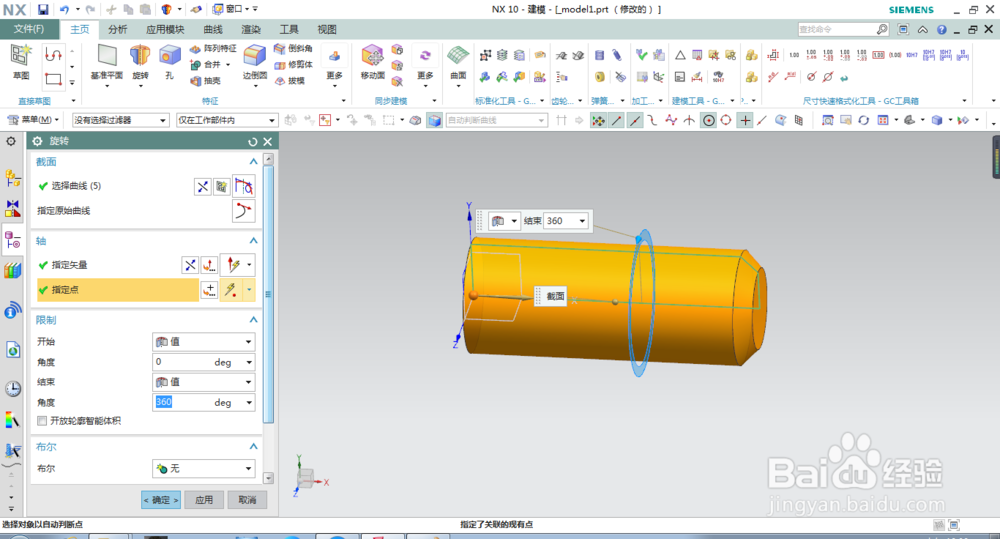

激活旋转命令，旋转生成带倒角的实体圆柱。

激活倒斜角命令，给圆柱左边倒直角。

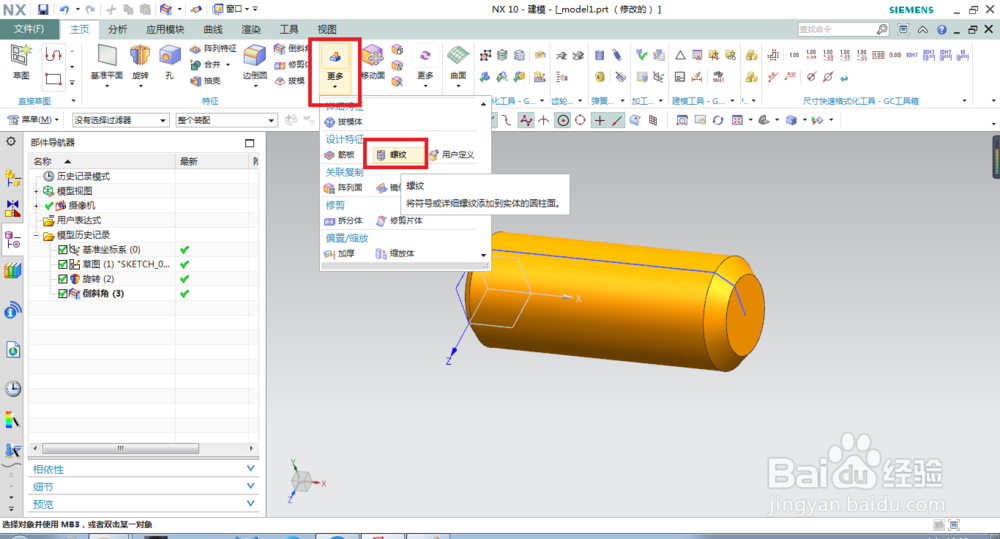

激活螺纹命令。不会的看下图红色框选

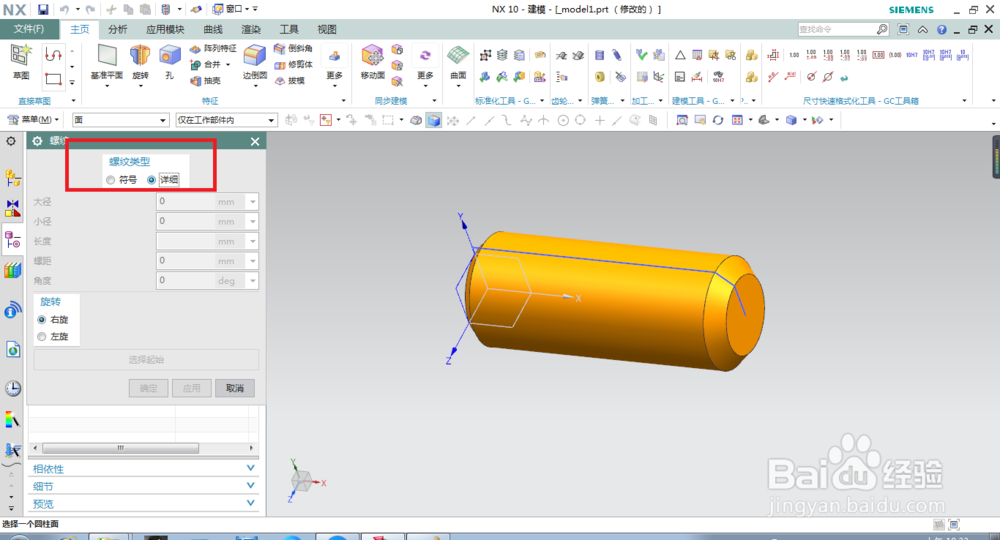

将螺纹类型由符号改为详细。

鼠标左键点击圆柱外表面。

点完圆柱外表面之后，会弹出下图中红色框选中的对话框，这个时候直接左键单击圆柱的右端面，下图右边的红色框选中的面。

点完面之后，红色框选中的对话框又变了，这个时候可以点击确定了。

然后对话框自动回到了开始的螺纹界面，类型为详细。

紧定螺钉的外螺纹就造好了。

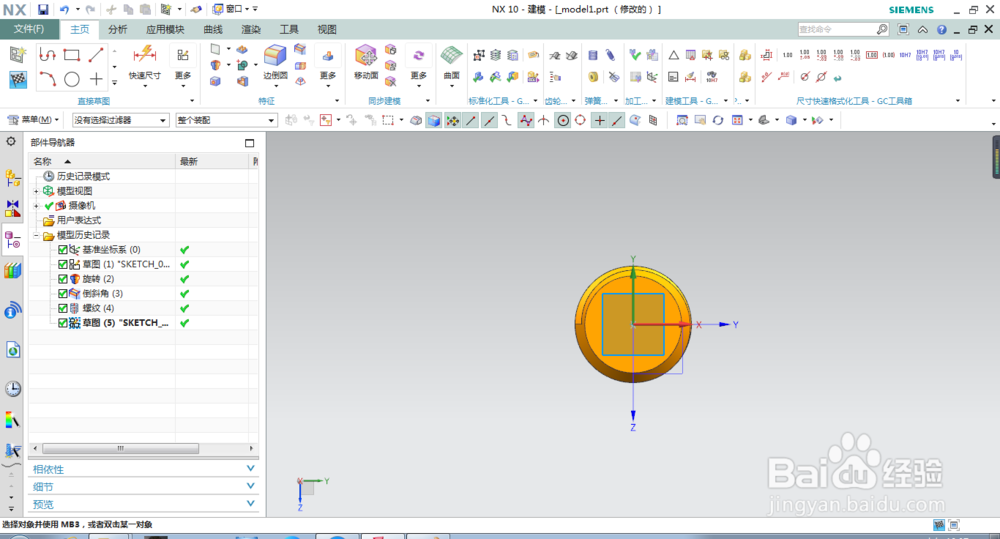

在螺钉左端面上创建一个草图

画一个矩形，它长度只要比外螺纹大就可以了，具体尺寸没要求，但是宽度必须按尺寸来，宽2mm，单边到中心轴的距离为1mm，具体看下图。

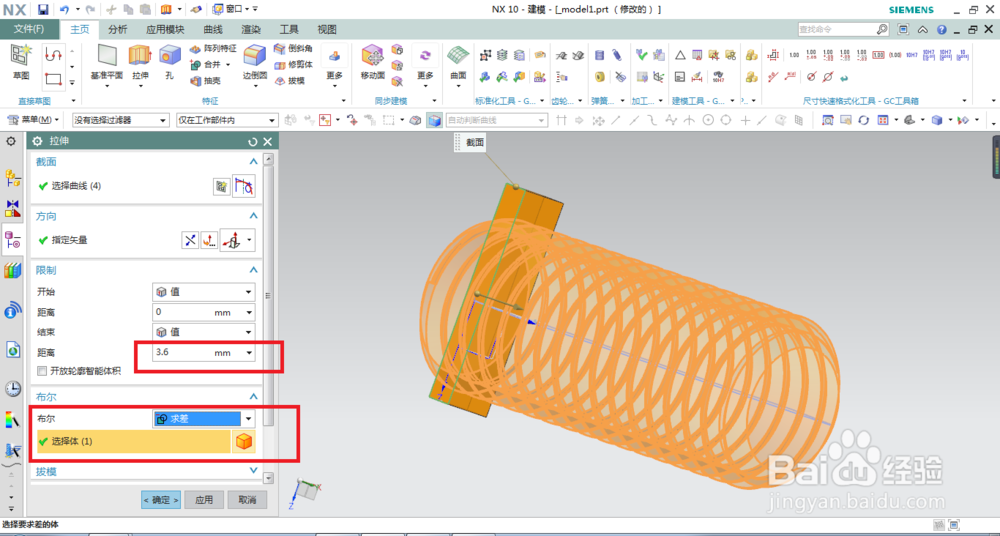

对刚刚画好的矩形进行拉伸操作。

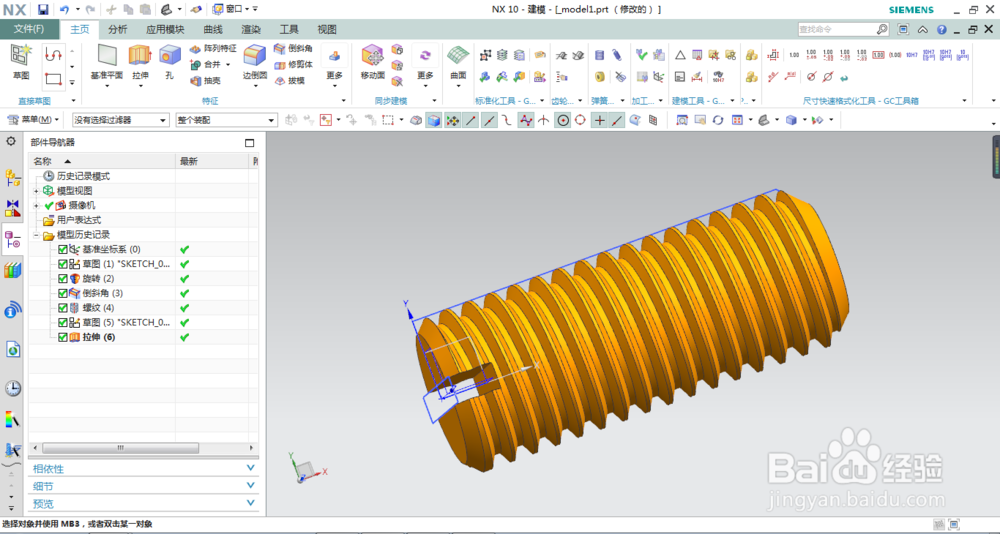

就这样，GB/T73 M12x30开槽螺钉就造好了
