Abaqus仿真分析分为九大步骤，这篇文档将详细介绍Abaqus仿真分析-网格剖分模块网格划分的Partition分割的六个步骤工具/原料moreabaqus步骤1：定义切割平面1/1分步阅读

Define Cutting Plane

定义切割平面的方法：

Ø一点一法线

Ø三点

Ø一点一边（点要在边上，该边垂直于定义的切割平面）

Part可以被切割成若干个Cell。

Part里只有一个Cell，直接选好切割平面即可完成Partition操作；当Part里的Cell超过1个时，还要选择被切割体。

步骤2：选择作为切割平面的基准面1/1

Use Datum Plane

选择作为切割平面的基准面，具体按钮如右图所示

步骤3：选择作为切割平面的实际面1/1

Extend Face

选择作为切割平面的实际面，具体按钮如右图所示

步骤4：通过拉伸或扫略形成切割面1/1

Extrude/Sweep Edges

通过拉伸或扫略形成切割面，主要分为两个步骤

1、选择被拉伸或扫略的边

2、指定方向进行拉伸或指定沿某边进行扫略

步骤5：通过选定边界形成切割面1/1

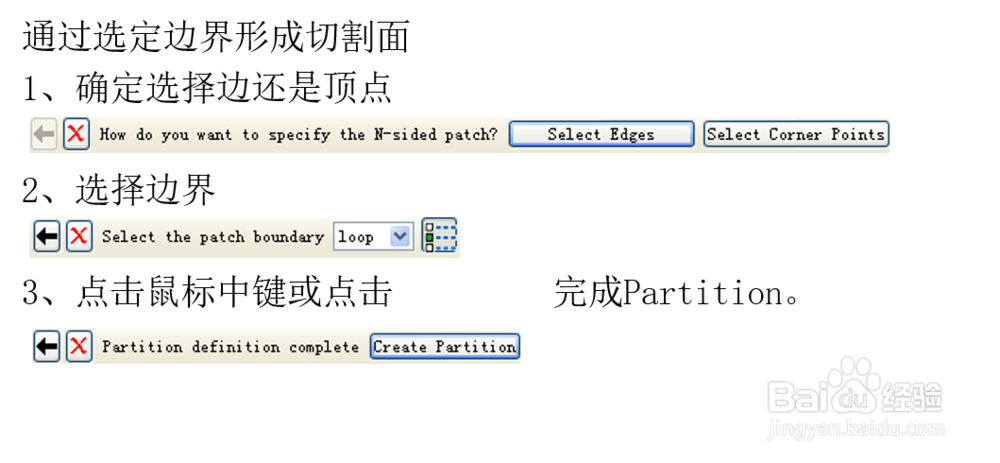

Used N-sided Patch

通过选定边界形成切割面，主要分为三个步骤

1、确定选择边还是顶点

2、选择边界

3、点击鼠标中键 完成Partition

步骤6：对体的表面进行草绘切割1/1

Sketch Planar Partition

对体的表面进行草绘切割，具体按钮如右图所示

注意事项
