订阅CAD中插入图片的3种方法
来源：网络收集 点击： 时间：2024-01-04【导读】：
CAD中插入图片的方法大家都知道的就是插入光栅图像参照，其实还有其它的方法，今天给大家介绍一下!
工具/原料cad软件图片第一方法：光栅图像参照11、CAD——插入——光栅图像参照
2、选择图片——打开
21、插入点-屏幕指定/缩放比例—屏幕指定/旋转角度—屏幕指定
2、在CAD操作界面中进行相关设置即可
注意：1、插入点建议在屏幕中指定，缩放比例和旋转角度看个人意愿
2、源图片文件如果被删除，则CAD中无法再看到图片
3、如果将CAD文件发送给别人，图片也要一起发送否则对方也看不到图 片
END第二个方法：直接拖拽11、CAD操作界面缩小——鼠标选中图片——移动鼠标至CAD中
2、鼠标确定插入点——确定缩放比例/旋转角度
注意：1、源图片文件如果被删除，则CAD中无法再看到图片
2、如果将CAD文件发送给别人，图片也要一起发送否则对方也看不到图 片

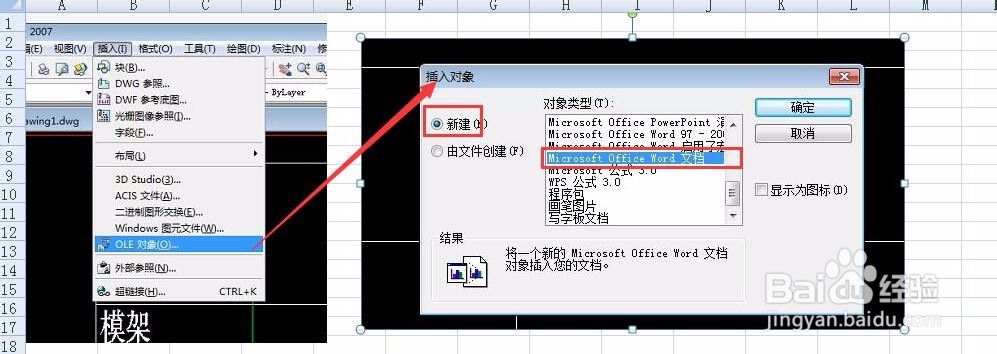

END第三个方法：插入OLE对象11、CAD——插入——OLE对象
2、新建——word文档
21、文档——插入——图片——选择需要的图片——关闭文档
31、CAD中就出现 了刚刚在文档中插入的图片
注意：1、这个方法插入的图片无法确定插入点/缩放比例/旋转角度，只能后期 调整
2、这个方法插入的图片和插入OLE对象是一个效果，即使删除源图片文 件或者发送给其他人都是可以可以到图片的，
END注意事项CAD中的图片只能移动，缩放，无法进行其它的编辑了图片有边框的，注意设置 版权声明：
