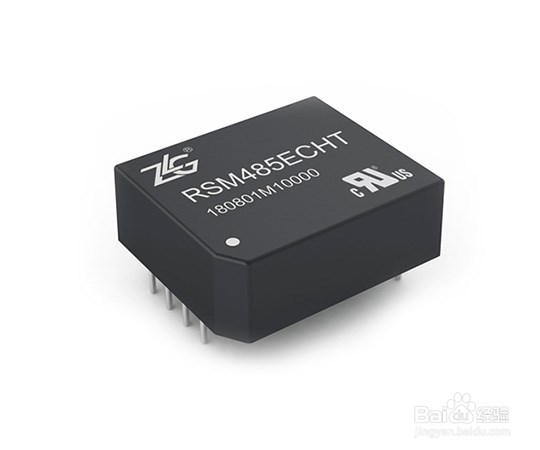

RS-485总线优点众所皆知，并且为保证通信的稳定性，都会使用隔离RS-485模块进行信号隔离。但在RS-485实际组网时，或多或少会遇到不能通信、通信出错、RS-485收发器损坏等情况，其中究竟为何呢？以下将为大家深度剖析RS-485组网问题。工具/原料moreRSM3485ECHT隔离RS-485模块ZDS4054示波器异常现象描述1/1分步阅读

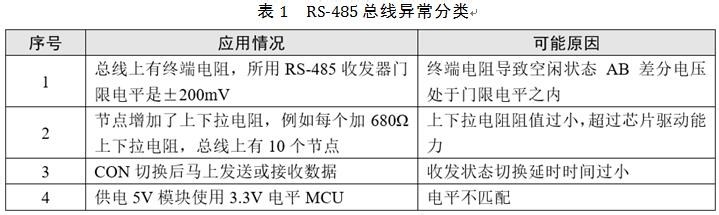

RS-485出现通讯错误或者不能通信时首先判断应用是否符合表 1中的应用情况。

表1中三种应用情况分别属于终端电阻、上下拉电阻、控制脚以及逻辑输入侧电平的问题，接下来对终端电阻问题进行详细分析。

问题分析1/3

终端电阻问题描述

若RS-485总线上接有终端电阻，且所用RS-485收发器门限电平是±200mV，则可能出现表 2中所述的异常现象。

2/3

终端电阻解析

终端电阻导致异常的原因：RS-485收发器接收门限电平为±200mV，即AB之间差分电压大于+200mV，输出高电平；AB之间差分电压小于-200mV，输出低电平；AB之间电压在±200mV之间时，输出状态不确定，即有可能输出高电平（此时表现为通信正常），有可能输出低电平（此时表现为通信异常），因此若总线空闲状态时AB差分电压处于门限电平之内，则会出现一定概率的异常问题。

表2现象1分析：单板可以正常通信，组网后由于RS-485总线上接有终端电阻，导致空闲状态时总线差分电压处于门限电平之内，出现通信异常。当出现上述情况时，首先需确认总线上是否存在终端电阻。

表2现象2分析：单板测试时，单板或与之通信的设备接有终端电阻，此时AB之间差分电压处于门限电平之内时，有一定概率出现通信异常。

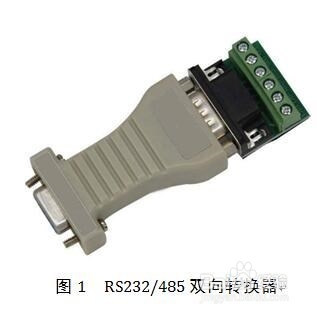

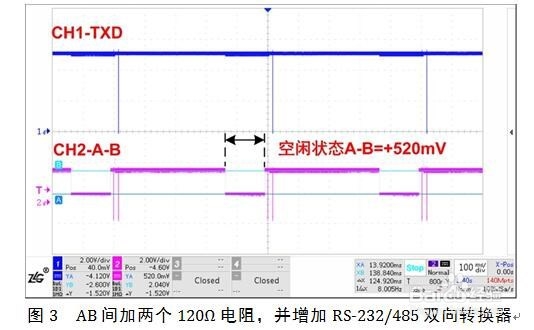

表 2现象3分析：此现象同样是由于终端电阻导致的，由于RS-232/485双向转换器（如图 1）内部AB引脚一般会设置小阻值的上下拉 电阻（例如560Ω），若用RS-232/485双向转换器通信，由于RS-485总线空闲状态时的电压是由上下拉电阻与终端电阻分压得到，此时空闲状态的AB差分电压会大于200mV,使RS-485收发器输出一个确定的高电平，不会引起通信错误，如图2所示为两个RSM485PCHT进行通信，AB之间加60Ω并且增加RS-232/485双向转换器的测试波形，空闲状态的电压为520mV，不会引起错误。

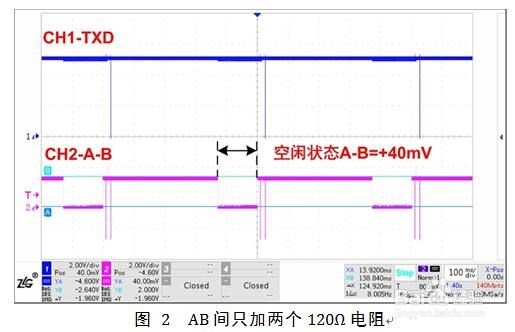

如图3所示为两个RSM485PCHT进行通信，AB之间加60Ω测试的波形，可以看出空闲状态AB差分电压为40mV，处于门限电平范围之内，有可能出现通信错误。

3/3

终端电阻问题解决方案

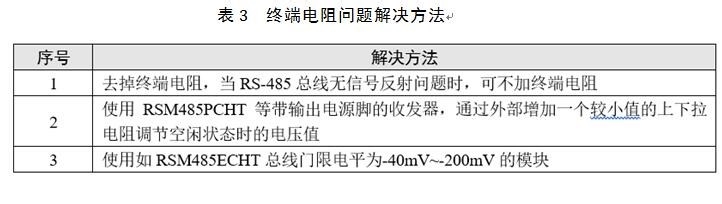

解决方法主要有三种，具体如表 3：
