订阅UG通过网格曲线的使用方法
来源：网络收集 点击： 时间：2024-02-28【导读】：
UG做曲面比较常用且好用的命令就是通过网格曲线，具体如何操作呢？请看下面的步骤工具/原料more电脑UG方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

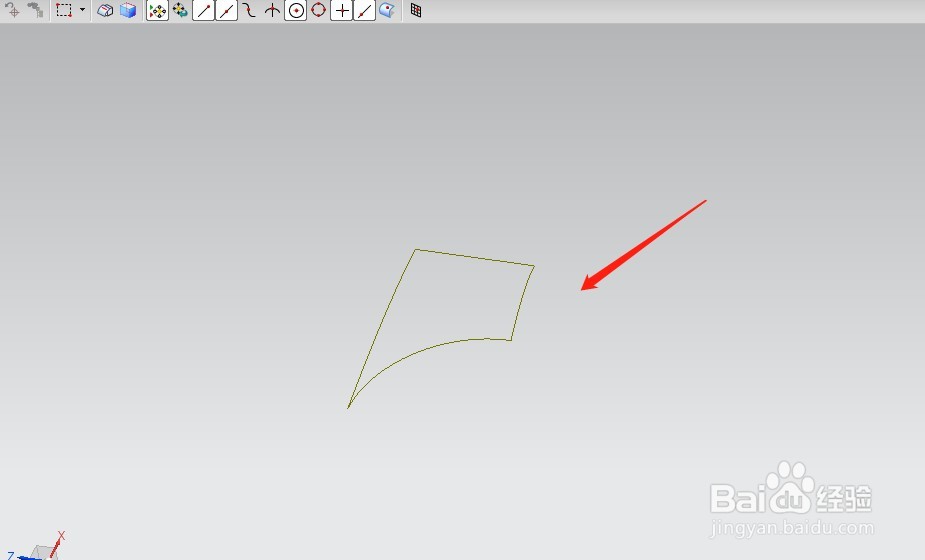

先做一个曲线组，如下图所示。（原则：能分成两类曲线，主曲线和交叉曲线，主曲线之间不能交叉，交叉曲线之间不能交叉，每一条交叉曲线需和所有主曲线有交叉点）

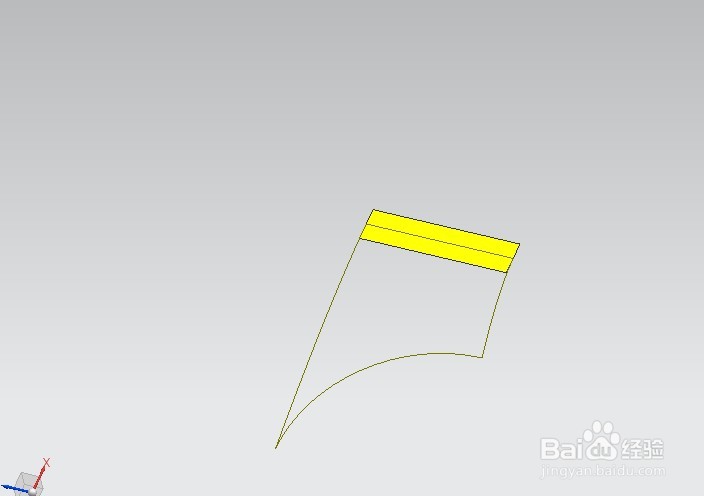

2/8我们先在一条线上拉伸一个片体，方便一会约束相切。此步骤根据实际情况考虑
3/8找到通过曲面组的图标，点击

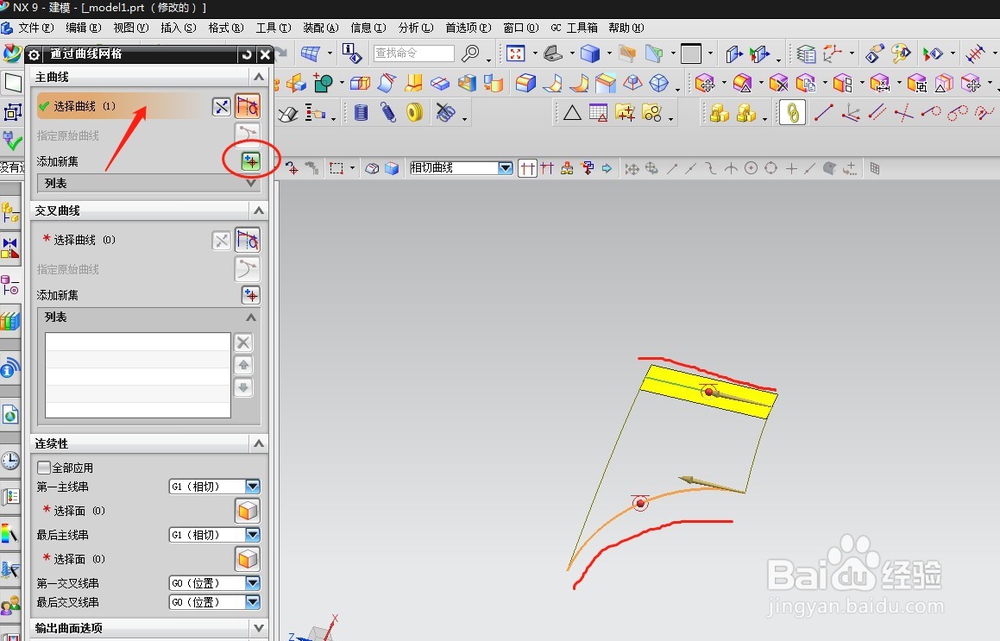

4/8选择主曲线，每选完一个主曲线，需点击添加新集后在选择

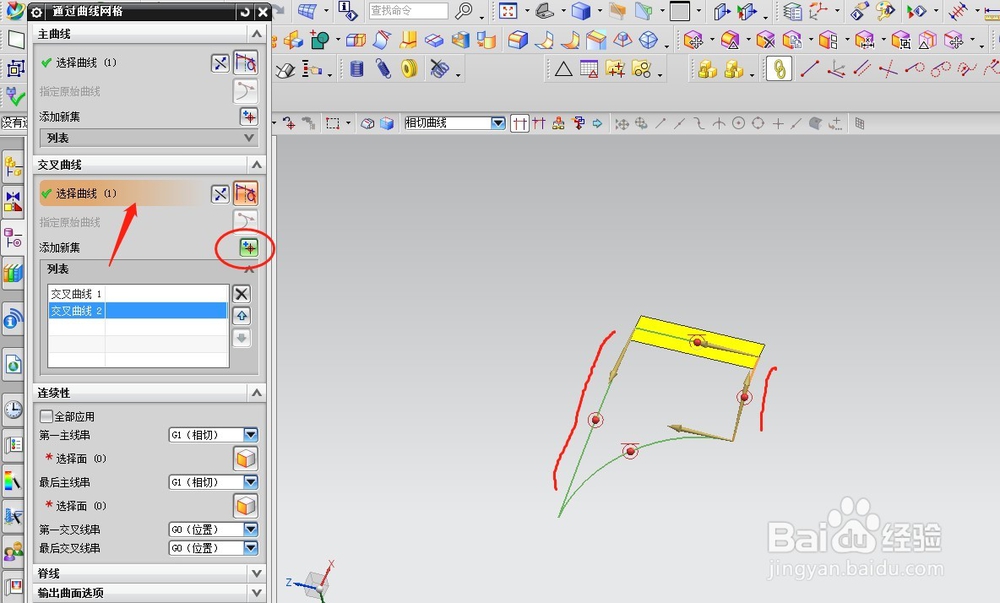

5/8选择交叉曲线，每选完一个交叉线串，需点击添加新集后在选择

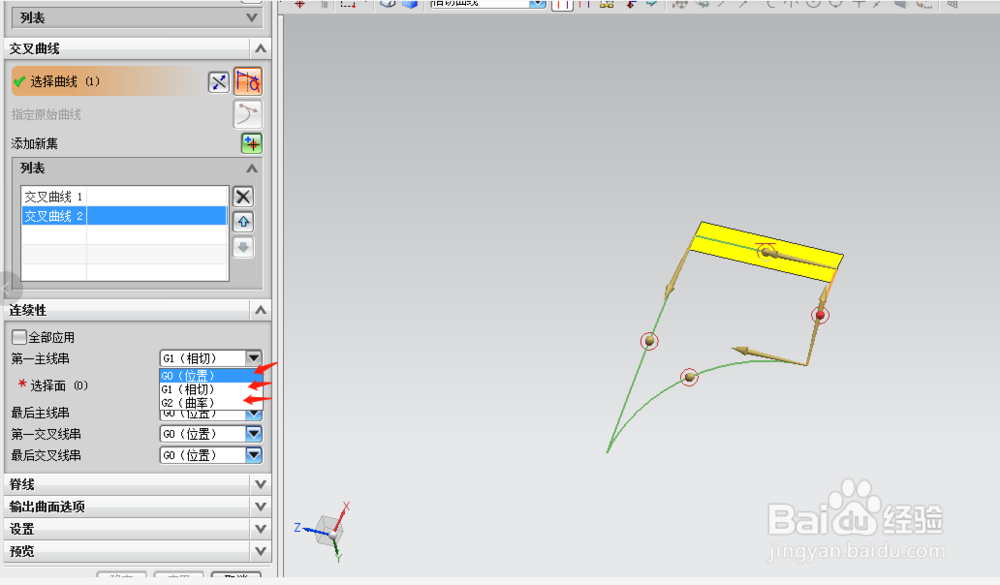

6/8在连续性栏目中，你会发现自由端的线串可以添加约束

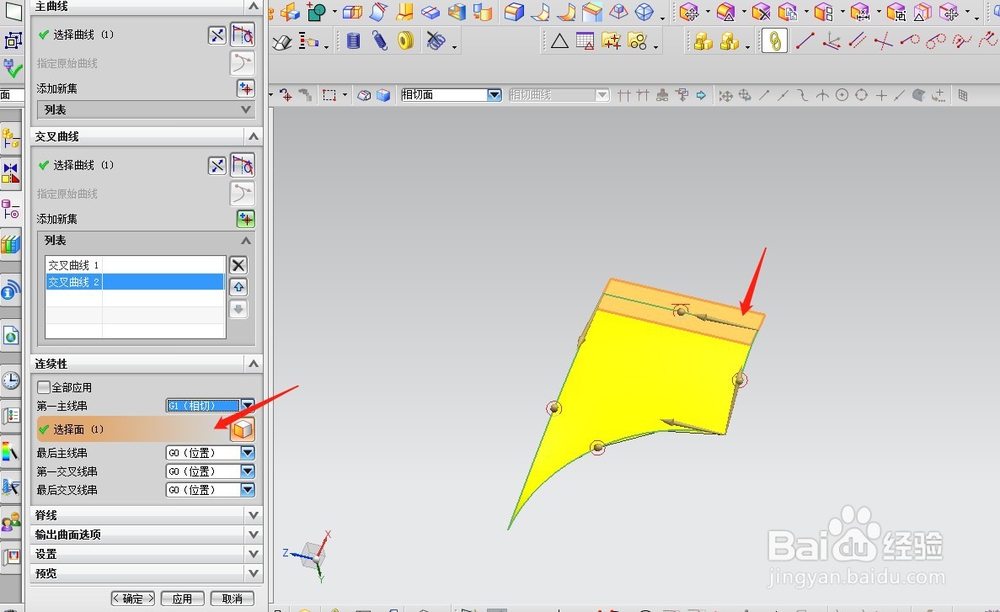

7/8我们为第一主曲线选择相切约束，约束面为刚刚拉伸的片体

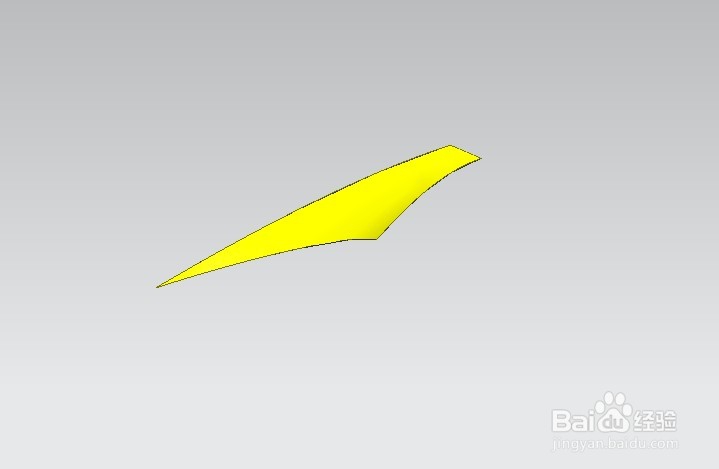

8/8确定就可以了
注意事项一般做的通过网格曲线的曲面都是和其他曲面连接的，为了过的光滑，基本上我们都是需要进行约束的
