在各类建筑图纸中，墙体是非常重要的部位，墙体决定了建筑的轮廓的内部房间的分隔；因此，在各类建筑图纸中，墙体都属于比较复杂的部位，在绘制墙体时，要额外注意墙体的位置和长度；在绘制墙体时，难免需要在图纸中绘制额外的墙体，部分墙体会有额外的位置要求，这时候，我们可以使用天正CAD的各种绘图功能快捷绘制插入额外墙体。工具/原料more天正绘图，CAD绘图。建筑图纸。轴网柱子以及外墙体1/8分步阅读

首先，我们同时打开天正绘图和AUTOCAD绘图，两种绘图软件同时使用，能够大大提高绘图的速度和准确度；进入绘图页面后，我们使用左方的工具栏进行命令选择。

2/8

在工具栏中选择“轴网柱子——绘制轴网”，进行基础轴网的绘制，轴网的绘制的墙体绘制的基础，多数墙体会根据轴线进行延伸，每一个交点安置柱子。

3/8

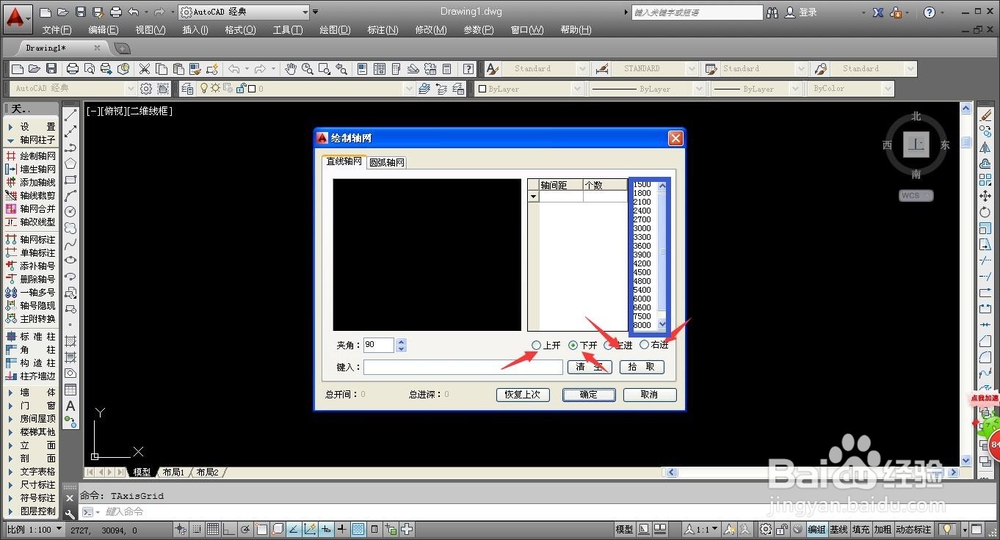

进入轴网绘制后，系统会自动弹出相应的设置窗口，我们可以直接选择输入轴线数据，系统会自动为我们生成轴网，并且可以在左侧浏览框进行轴网的效果浏览。

4/8

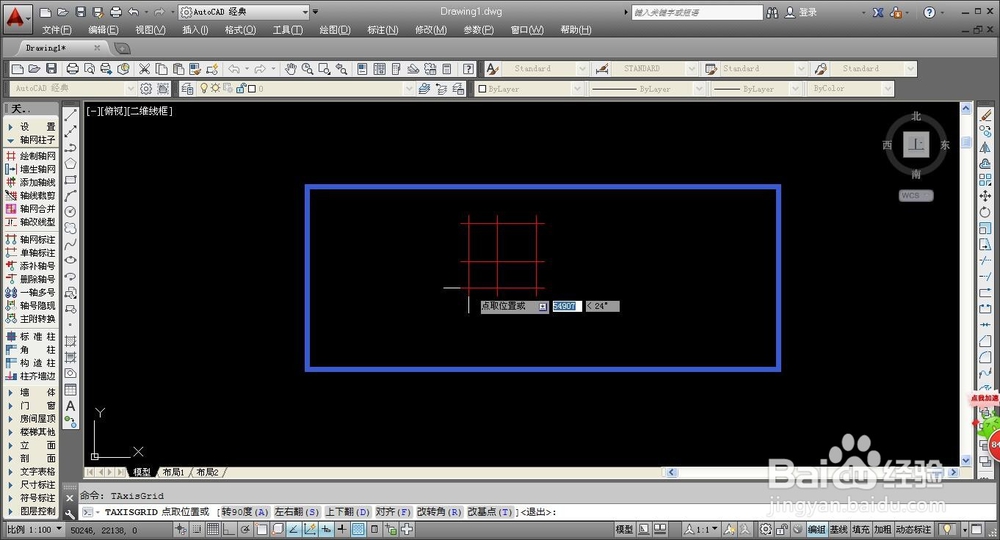

完成轴网的生成后，点击确定，即可进行轴网位置的放置，回到绘图页面，确定合适的位置点击鼠标左键，即可进行轴网的放置，由于AUTOCAD画布较大，我们可以随意放置。

5/8

轴网的复杂程度决定了墙体的复杂程度，因此在绘制轴网时，要充分考虑墙体；完成轴网的绘制和位置确定后，我们即可开始添加墙体。

6/8

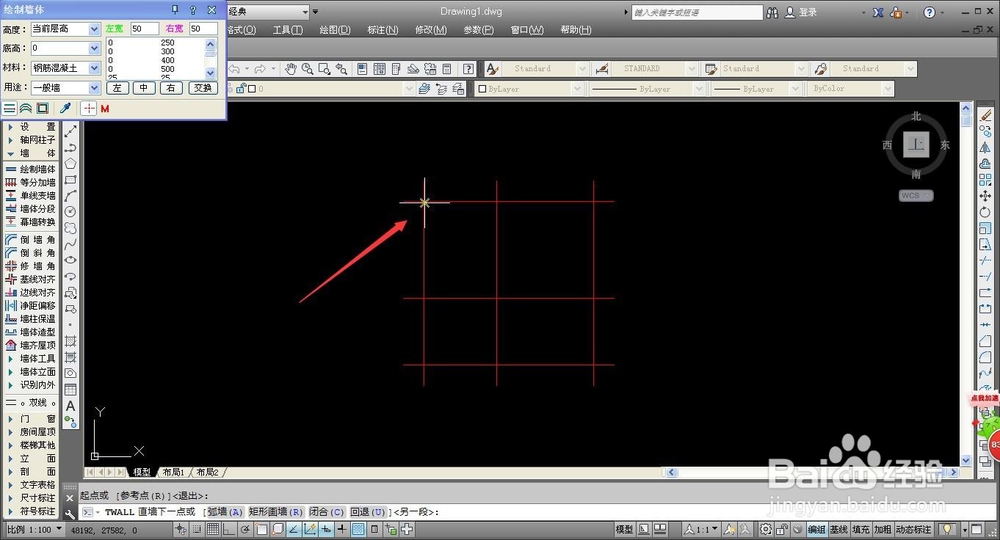

在左侧工具栏中选择“墙体——绘制墙体”，进入绘制墙体的命令；系统会自动弹出墙体的设置窗口，我们可以进行墙体的宽度等设置，设置完成后，即可开始绘制。

7/8

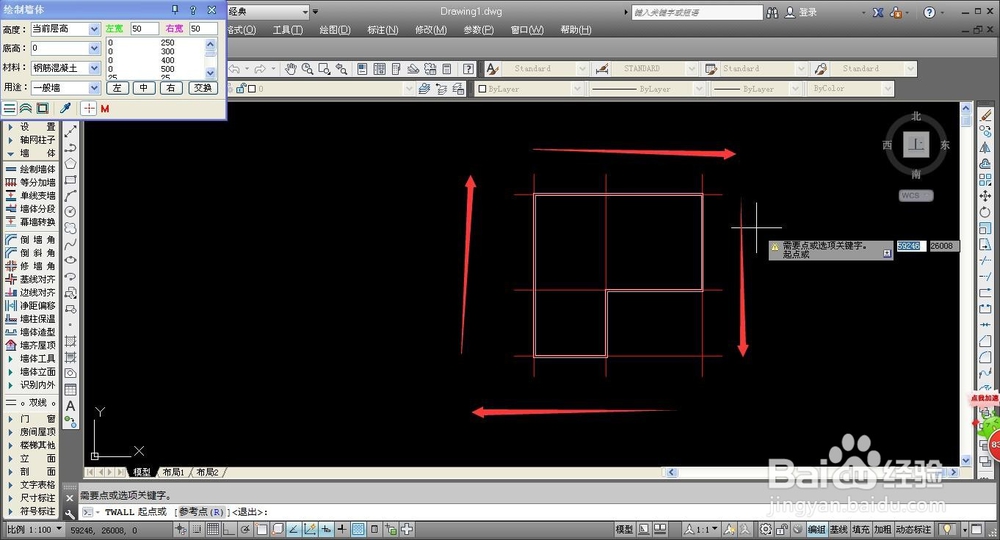

将鼠标移动到轴网附近，系统会自动帮助我们锁定轴线，单击鼠标左键开始绘制；鼠标单击左键，确定墙体的转折点，拖动鼠标延长墙体，十分容易操作。

8/8

依照轴线绘制墙体，绘制成为一个封闭的空间即可，不需要预留空间；代表墙体的墙线为白色双线，墙线上面可以进行各种部件的放置。

等分插入额外墙线1/7

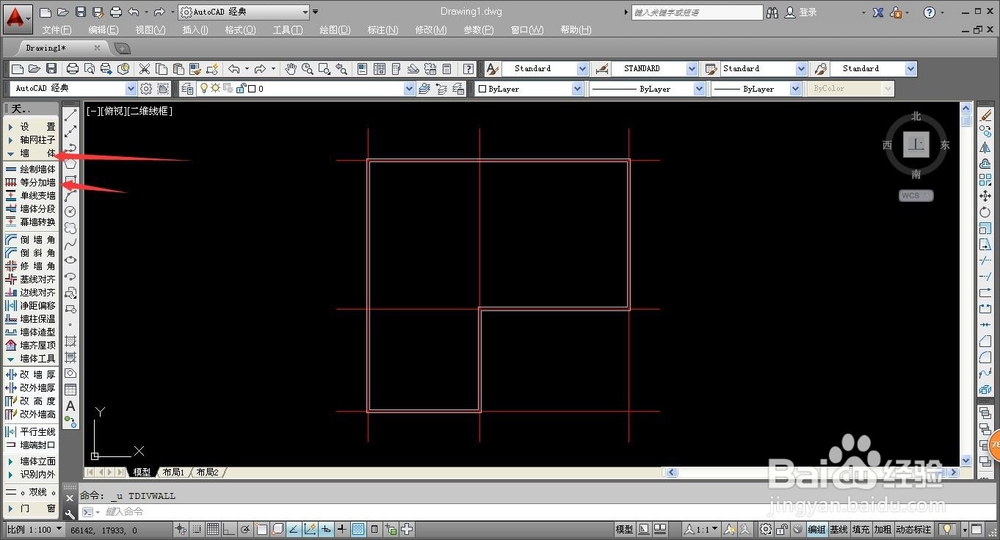

完成外墙的绘制后，我们需要进行内墙的绘制，内墙多数情况厚度小于外墙，并且拥有一定的长度限制，以及位置要求；部分墙体会要求在外墙的中心，我们就可以使用“墙体——等分加墙”。

2/7

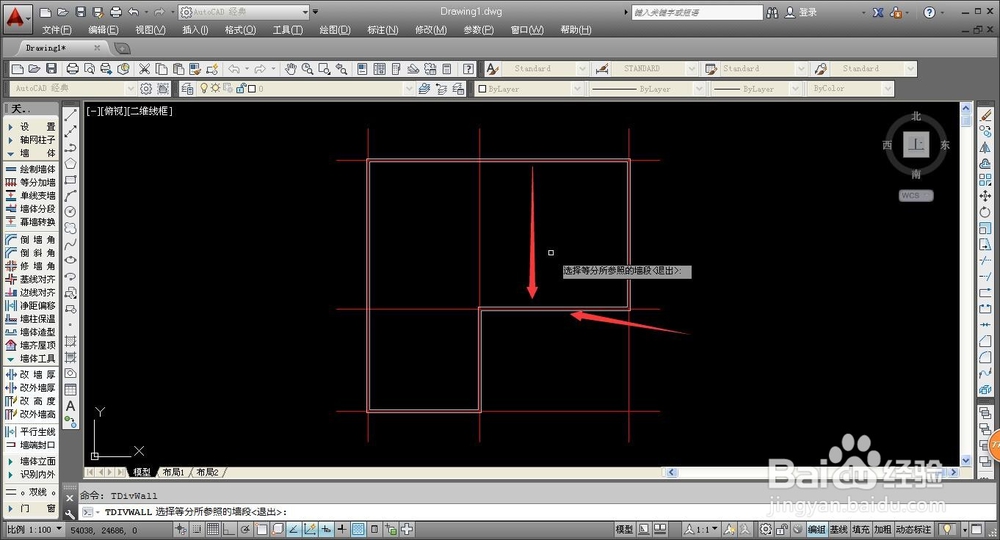

确定“墙体——等分加墙”的命令后，我们将鼠标移动到绘图区域，就可以看到系统的命令提示，首先我们需要确定参考墙体，鼠标左键单击参考墙体即可。

3/7

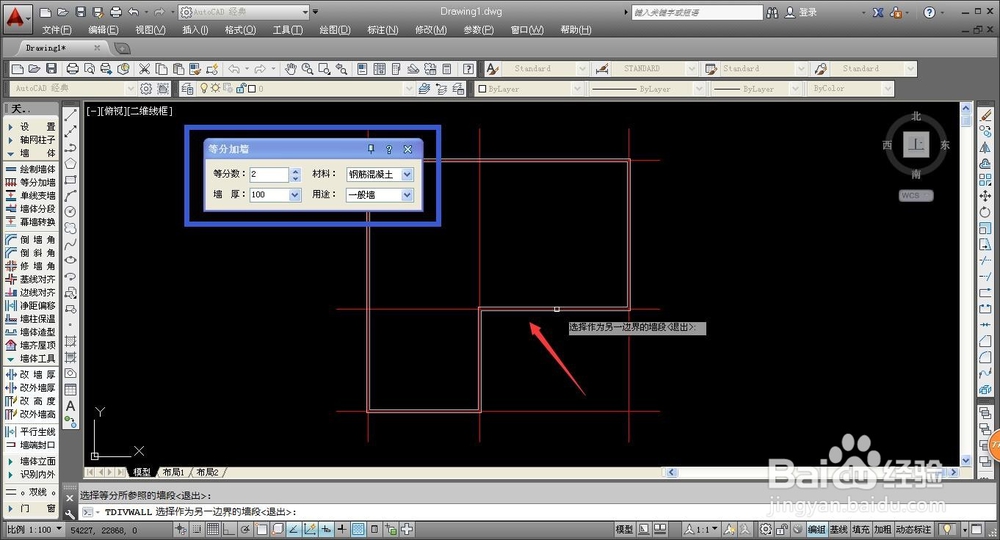

完成参考墙体的确定后，系统会弹出额外添加墙的具体属性，我们需要确定墙厚，等分点，墙体属性等信息，确定无误后，即可设置墙体边界。

4/7

最后一步确定墙体边界，墙体的边界一般为参考墙体的对面墙体，单击鼠标确定墙体边界；系统拥有参考墙体以及边界墙体的信息后，就会自动输出添加的墙体。

5/7

等分数选择数字2，就是参考墙体的中心位置添加墙体；我们可以看到，在参考墙体的中心位置，添加了一个新的墙体，并且以边界墙体为终点，这样我们就完成了等分墙体的添加。

6/7

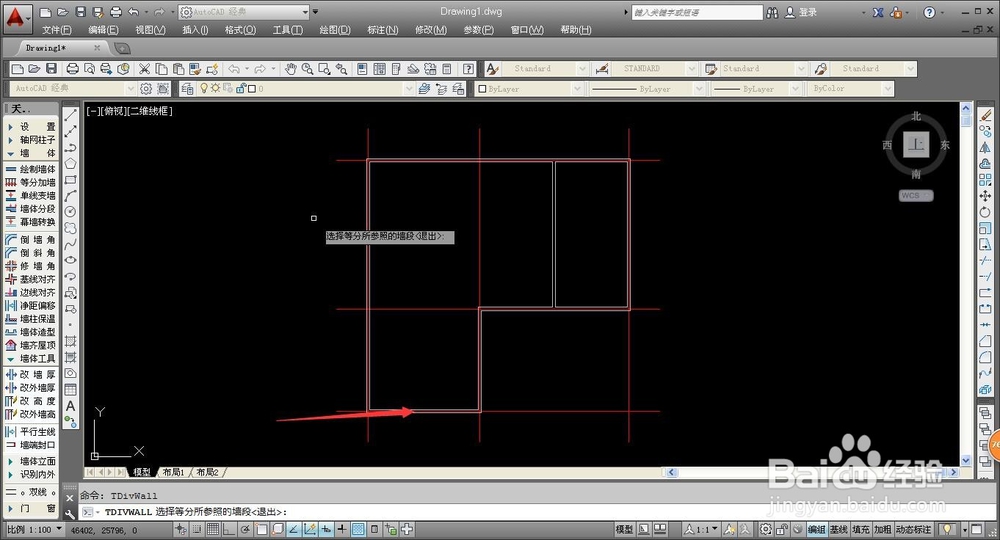

如果我们需要继续添加，可以直接按下空格键，进行命令的延续，这样系统就会再次提示我们选择参考墙体；参考墙体为被等分的墙体，也是添加墙体的起点。

7/7

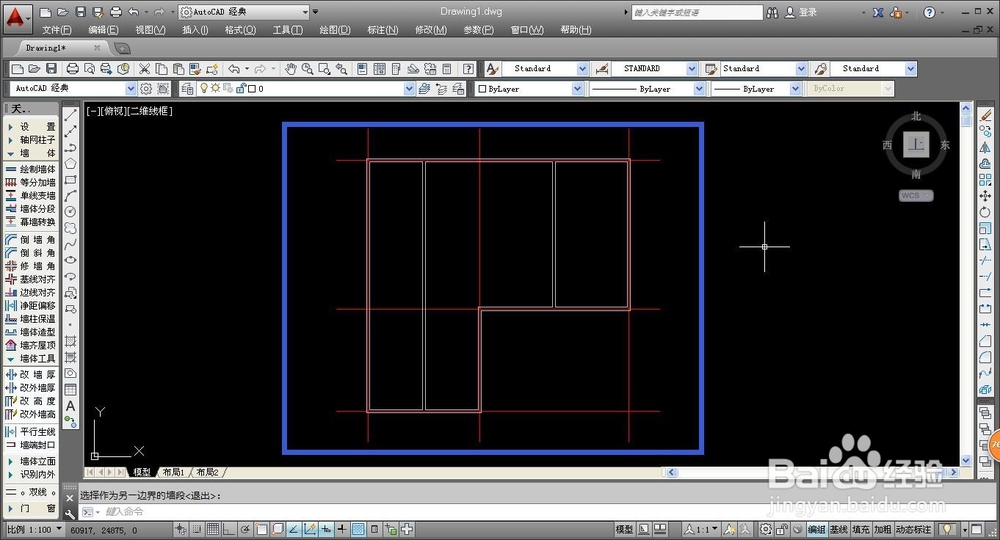

等分墙体可以在任何墙体上进行添加，但是等分加墙只能够在墙体的等分位置进行添加，等分位置可以在等分数设置中进行设置，因此能够完成多数内墙的添加；但是位置较为特殊的内墙无法添加。

注意事项

等分加墙命令，会以参考墙体为等分目标进行加墙。
