【凸起】与【凸台】和【垫块】的不同之处，在于【凸起】可以直接进入草图环境进行绘制，下面我们来学习下它的用法。工具/原料more电脑UG软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

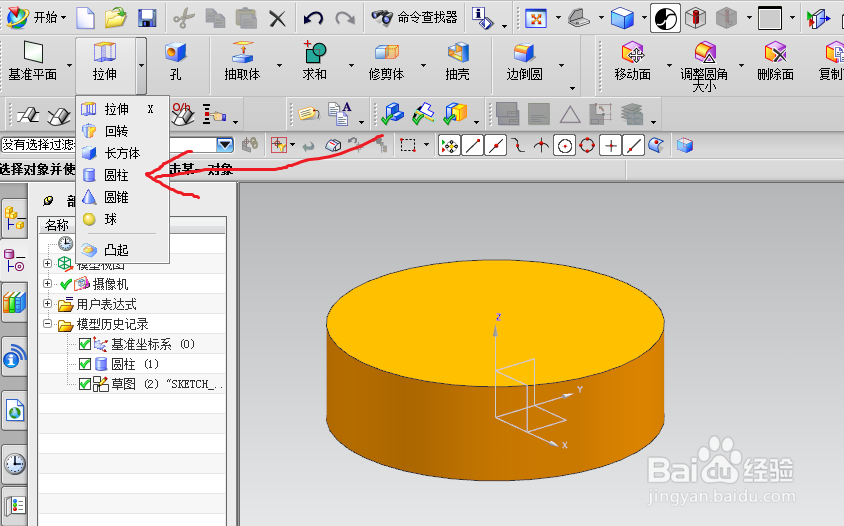

首先我们画一个圆柱，如图
2/7然后，在【插入】--【设计特证】中选择【凸起】命令，位置如图。

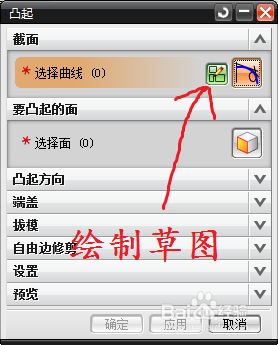

3/7然后选择【绘制草图】，如图

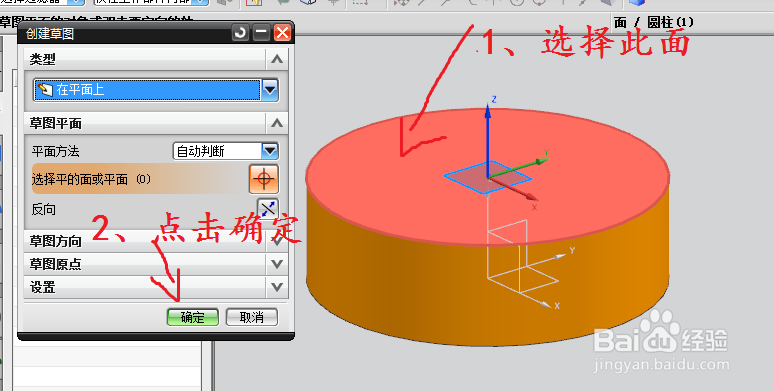

4/7选择一个面作为草图名片，点击确定，如图
5/7绘制一个圆，点击【完成草图】，如图
6/7然后，选择要凸起的面，如图，输入高度值，

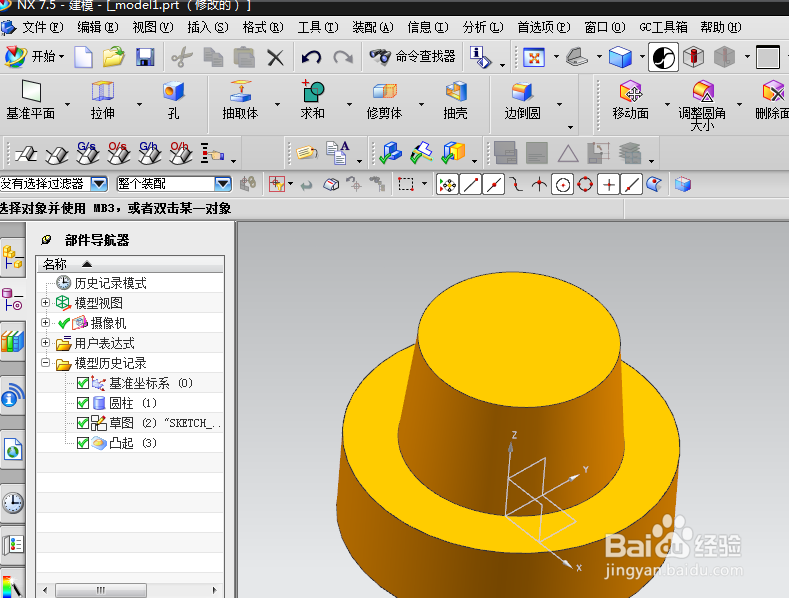

7/7点击确定，得到如图效果。一个凸起就做好了。
注意事项注意凸起是建立在实体面的，所以一定要先有实体。
