    Inventor教程之自适应部件装配

    来源:网络收集  点击:  时间:2024-03-01
    【导读】:
    以下是Inventor自适应部件装配的内容。工具/原料moreInventor软件方法/步骤1/5分步阅读

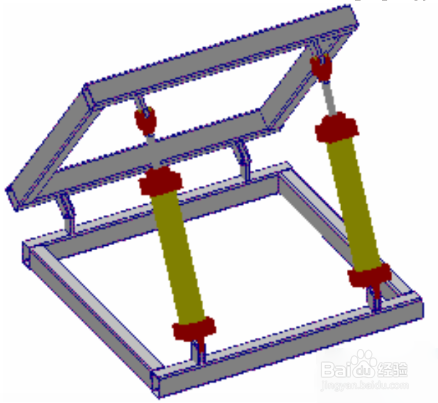

    看到下图:

    2/5

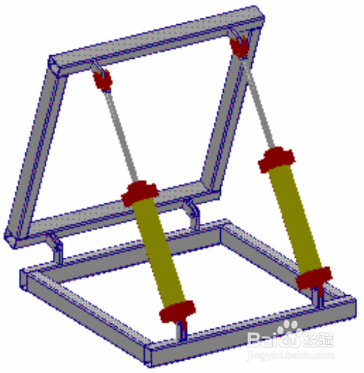

    我们可以很容易地将该部件直接约束为下图:

    3/5

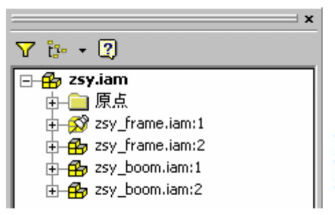

    但是如果需要事先确定两个机架部件之间的角度,然后进行装配的话,系统会提示不能添加约束。观察部件浏览器:

    4/5

    发现本部件是由四个子部件组成的。在添加装配约束的时候,系统将子部件作为一个整体来移动。如果设定了两个机架( zsy_frame.iam)之间的角度的话,连接子部件 zsy_boom.iam的当前长度不一定刚好满足装配的需要。实际上,我们通常希望在装配 zsy_boom.iam子部件的时候,其内部零部件的装配位置发生适当的调整,以便改变两端铰点的距离,满足上级部件的装配需要。将两个机架( zsy_frame.iam)之间的角度约束为某个值,如70度。

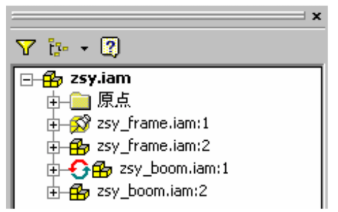

    在浏览器中,右键单击子部件zsy_boom.iam,从弹出菜单中选择“自适应”,使之显示为下图所示的状态

    5/5

    现在,添加轴线配合约束,使zsy_boom.iam连接两边的机架。zsy_boom.iam的装配长度发生变化,如下图:
