1、安装完后，检查尾箱的密封胶条和装饰板是否装好，以免影响车门关不到位2、第一次运行电动尾门先按尾门按键关闭尾门，以便系统初始化，然后再验证下遥控钥匙功能/前按键功能/高度记忆功能/防夹功能3、在车子打火与车窗车门全部关闭的状态下验证尾门是否关闭到位工具/原料more16 款锐界车一辆密博16 款锐界电动尾门撬板、螺丝刀、22MM打孔器方法/步骤1/18分步阅读

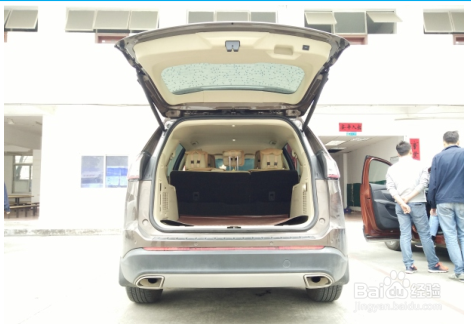

1、原车尾箱效果图

2/18

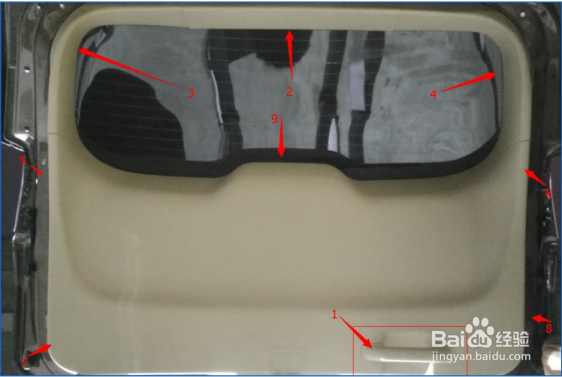

2、取下尾门上的装饰板，注意先取下尾门上的把手饰板和固定螺丝

3/18

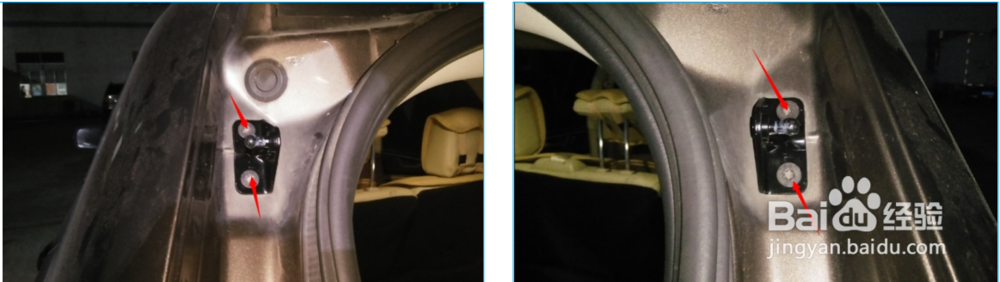

3、取下原车撑杆和支架，分别换上我司的车身左右支架

4/18

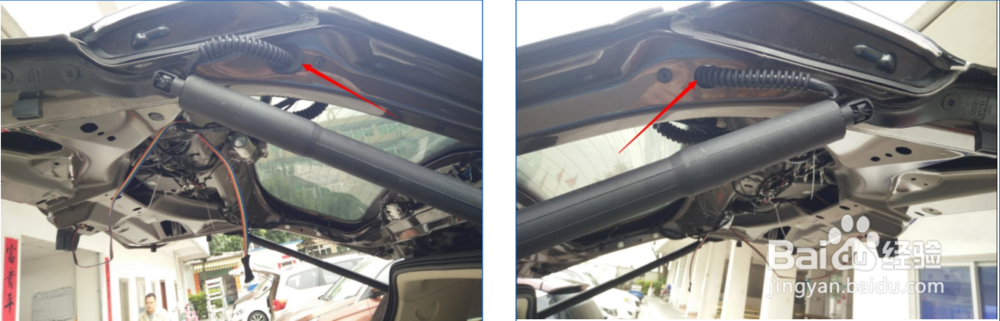

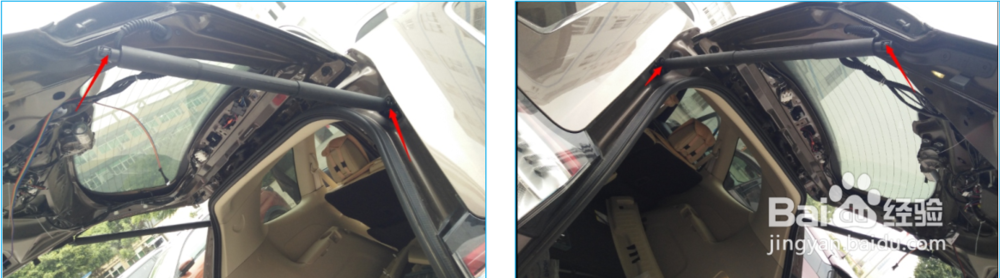

4、装好撑杆，注意球头帽的卡簧要扣到位，注意区分左右撑杆

5/18

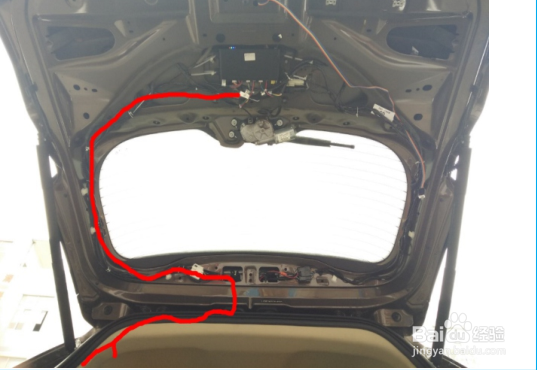

5、在尾门如图位置走撑杆连接线并装好硅胶塞

6/18

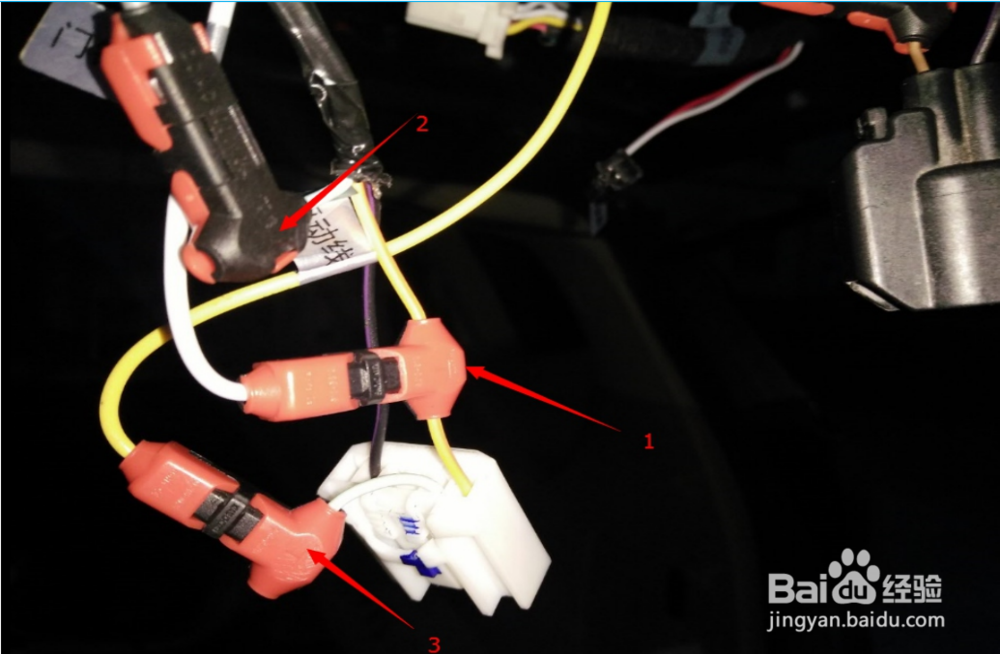

6、把锁芯线束上的绿白色线剪断,分别用我司的锁头驱动线(黄色)和锁头检测线（灰 色）接到黄灰色线的锁头端和行车电脑端,再用门锁检测线(白色)夹到该线

束的黄橙色线上

7/18

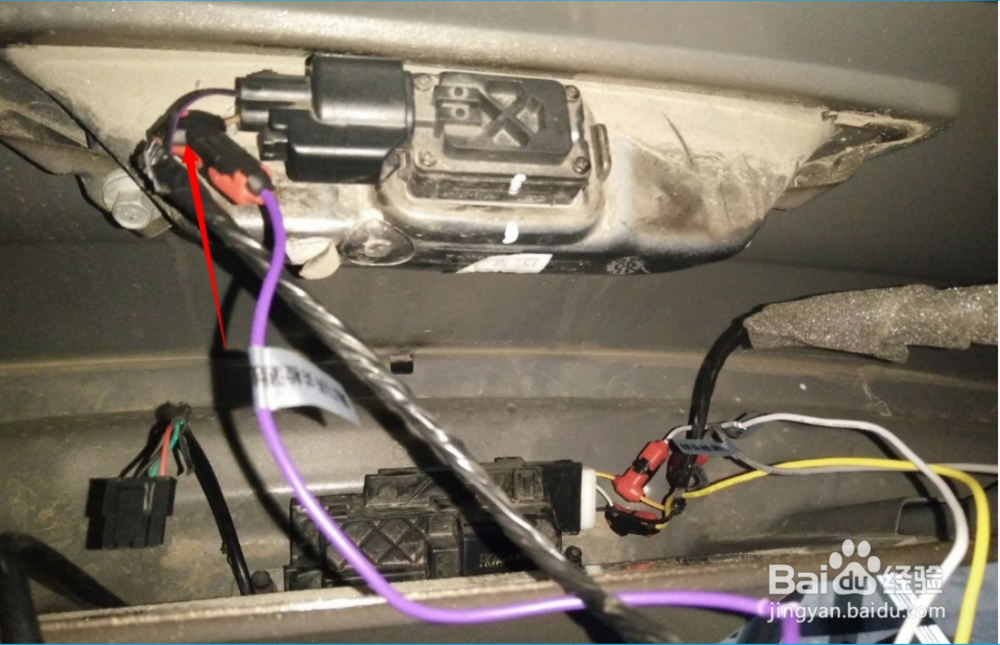

7、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的棕色线上

8/18

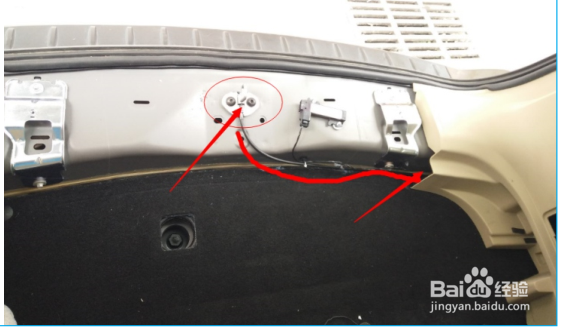

8、把电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下和尾箱左后方位置如图

9/18

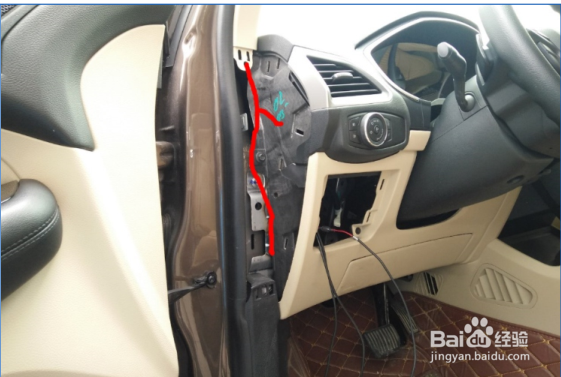

9、把驾驶位左侧挡板取下，电源线/按键线由此走线并拆下保险盒前装饰板

10/18

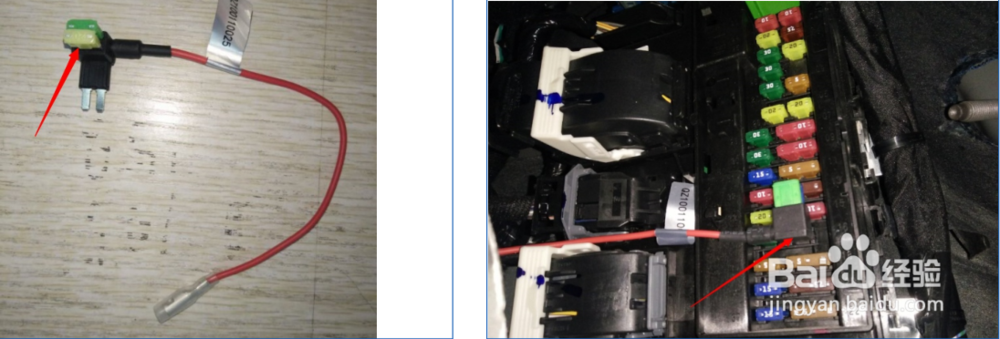

10、把保险盒的第二排自下往上第4个保险丝（即16号）取下插到我司的取电器上，再把我司的取电器 插到保险盒16号位置上，注意取电器方向（如图）

11/18

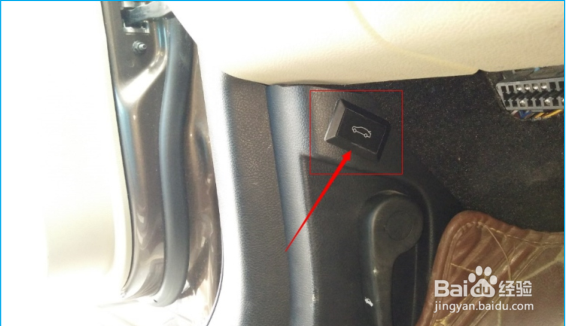

11、在如图位置用22MM打孔器打孔装上我司的前按键并插好连接线

12/18

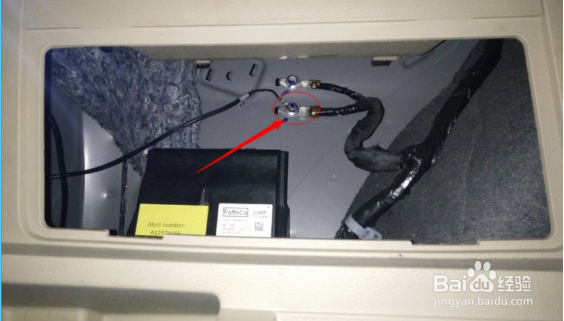

12、在车身上接好地线，如图

13/18

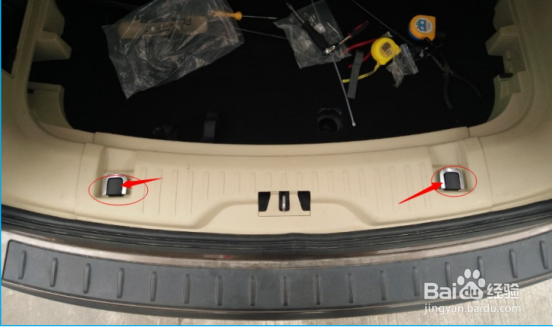

13、拆起尾箱的盖板，注意先取出盖板的固定螺丝

14/18

14、把原车锁头取下换上我司的锁头

15/18

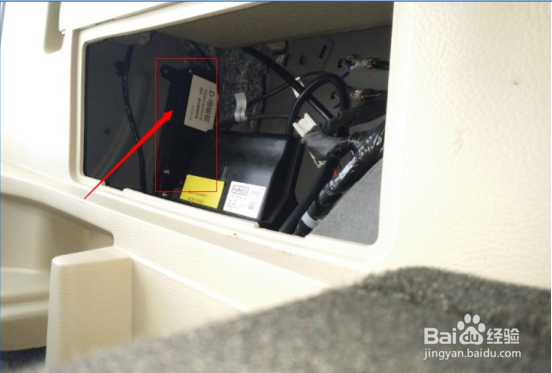

15、把电吸盒固定好在尾箱左侧,如图

16/18

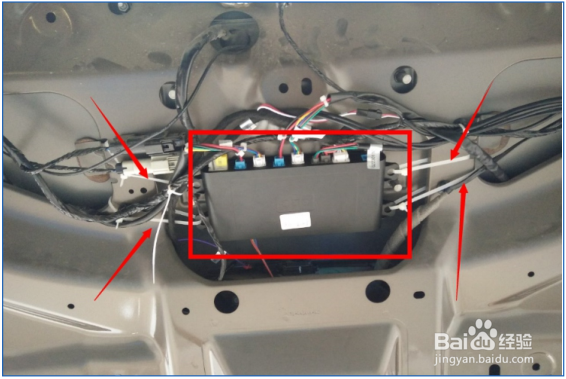

16、在尾门上固定好我司的控制盒并插好连接线

17/18

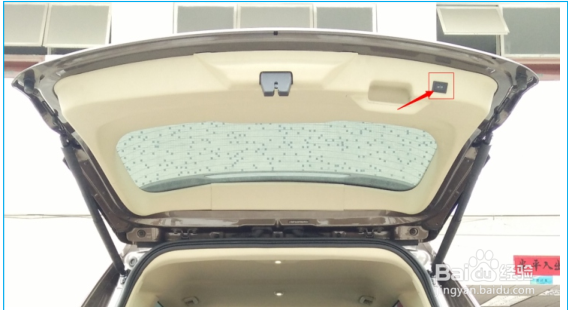

17、在如图位置用22MM打孔器打孔装上我司的后按键并插好连接线

18/18

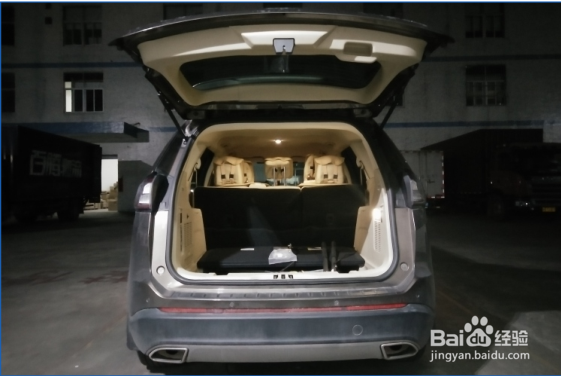

18、安装好后效果图

注意事项

1、为了安全和确保本产品正常使用，请交由销售本产品的专业人员或经过培训 人员安装，切勿私自拆御本机，以免造成本机损坏及事故发生

2、装车前第一步首先咨询车主尾门是否改装或维修过，并告知客户在安装过程 有可能钻孔走线，检查汽车仪表是否有故障码显示，验证车内门边开关，天窗开 关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现像、原车尾门左右缝隙大小和高低平整度，这对于安装电动尾门后的参考对比很关键如有异常请及时告知客户

3、确保汽车电瓶有足够的电量保证电动尾门正常运行，如电量不足，请启动发 动机一段时间，以免影响电动尾门的正常运行和汽车启动

4、安装人员请先取下身上所携带的金属物品及其它硬物，防止拆装过程中对汽 车座椅或内饰等造成损伤

5、安装过程中注意采用贴美纹纸和铺毛巾方式进行保护以免刮花汽车内饰，拆 下的汽车组件要放好，布线和接线时一定要做好绝缘且不能干涉其它部件的使用

6、安装车身支架时要把原车螺丝换成我司的平头螺丝，否则会造成尾门关不到 位或掉杆子（具体参考安装流程）

7、撑杆装到原车球丁后要注意把球头帽上的卡簧压到位，否则会引起掉杆子(最 好是用点力把撑杆往外拉看撑杆是否松脱，如果有松脱现象说明卡簧没卡到位）

8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电且不能影响车上 其它功能使用注意地线的位置保障良好的回路（请按照我司的安装流程）

9、走撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，并且把车 门适当拉低以保证钻头与打孔位垂直，以免引起钻头偏位把其它地方搞花

10、布置CAN线/电源线/前按键线/电吸盒连接线时，要把所有线和插头以最小面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），在原车穿线管里喷表板蜡方便穿线（具体布线位置请参考安装流程指引图）

11、请勿在开机状态下插拨已连接的引线、附件，以免插拨时损坏主机或附件
