UG10.0如何建模简单亭子模型？工具/原料more电脑UG10.0软件方法/步骤1/12分步阅读
2/12
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12
UG建模简单亭子UG建模亭子模型

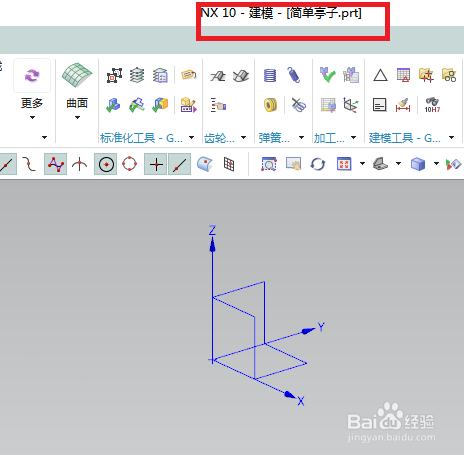

如下图所示，
打开UG10.0软件，
新建一个空白模型文件，
然后另存为“简单亭子”。

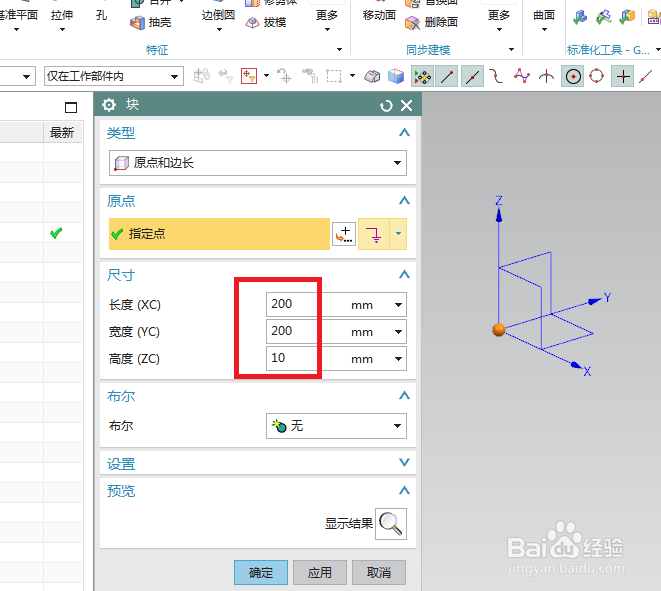

2/12如下图所示，
执行【菜单——插入——设计特征——长方体】，
指定点默认坐标原点，
设置尺寸：200x200x10，
点击“应用”。

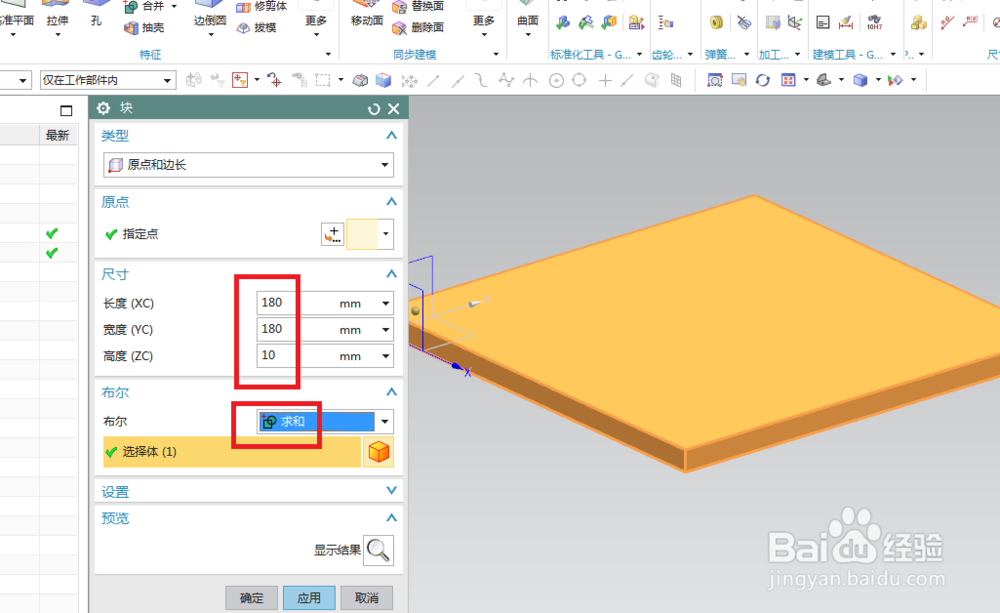

3/12如下图所示，
指定点：坐标10,10,10，
设置尺寸：180x180x10，
布尔求和，
点击确定。

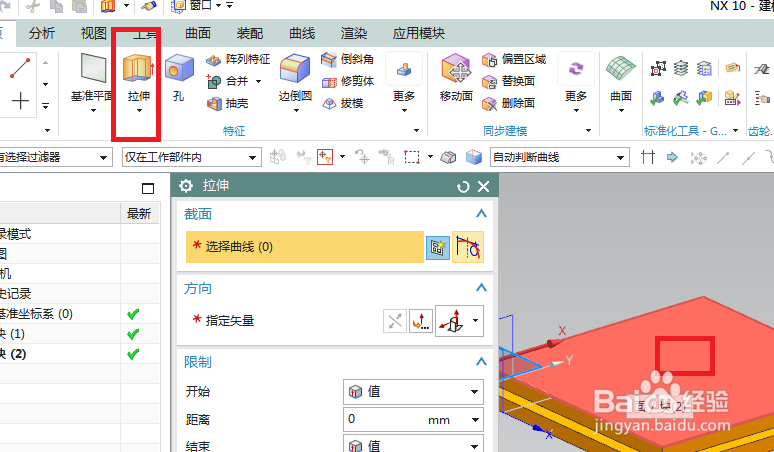

4/12如下图所示，
点击工具栏中的拉伸图标，
点击实体中最上面的平面。

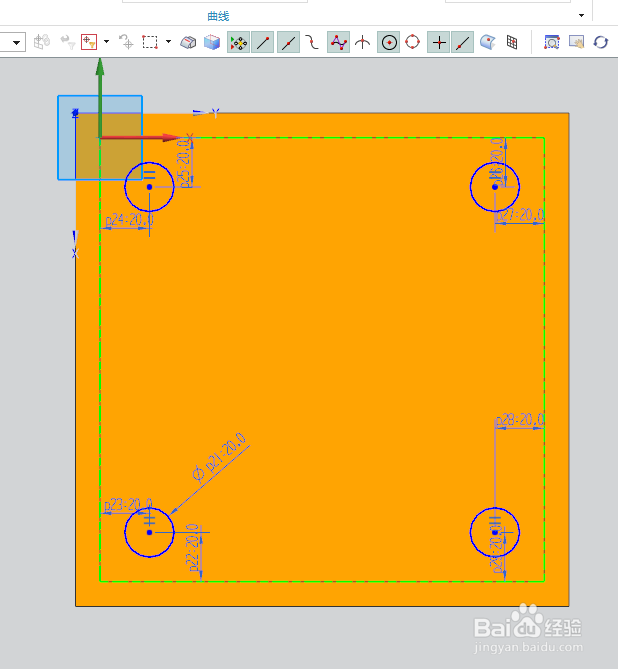

5/12如下图所示，
进入草图，激活圆命令，画四个圆，
添加几何约束，四个圆等径，
激活快速尺寸命令，标注尺寸，圆心距离边线20，圆直径ø20，
点击完成，退出草图。

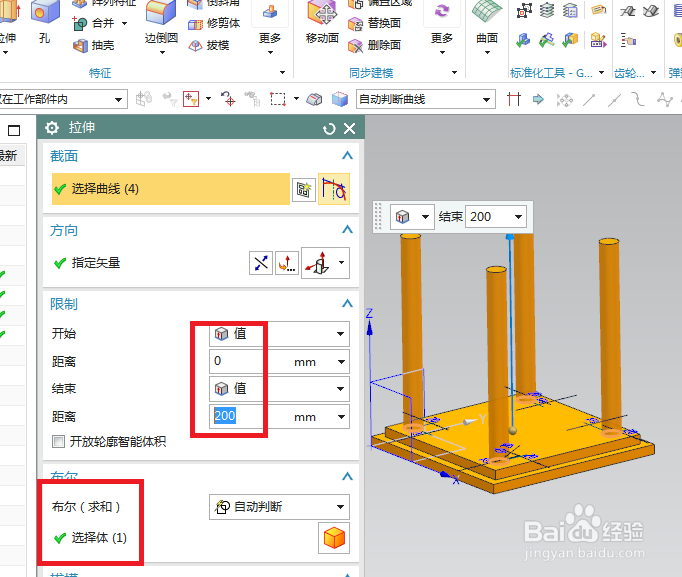

6/12如下图所示，
回到拉伸对话框，
设置限制，从0开始，200结束，
布尔求和，
点击确定。

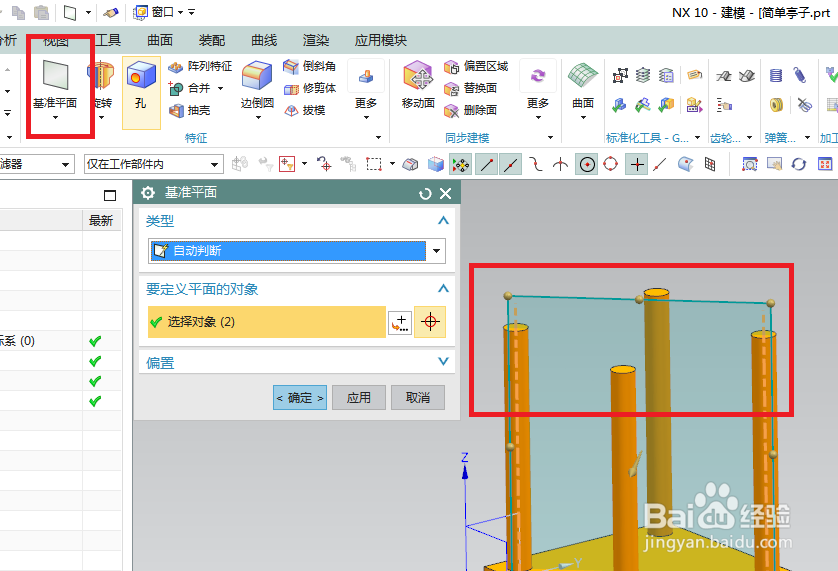

7/12如下图所示，
点击工具栏中的“基准平面”图标，
点击两个对角圆柱的中心轴，
点击确定，
完成基准平面的创建。

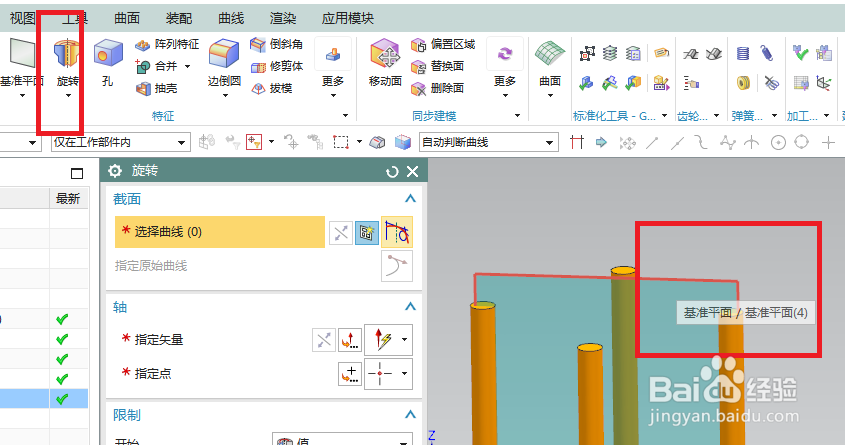

8/12如下图所示，
点击工具栏中的旋转图标，
点击新建的基准平面，直接进入到草图环境。

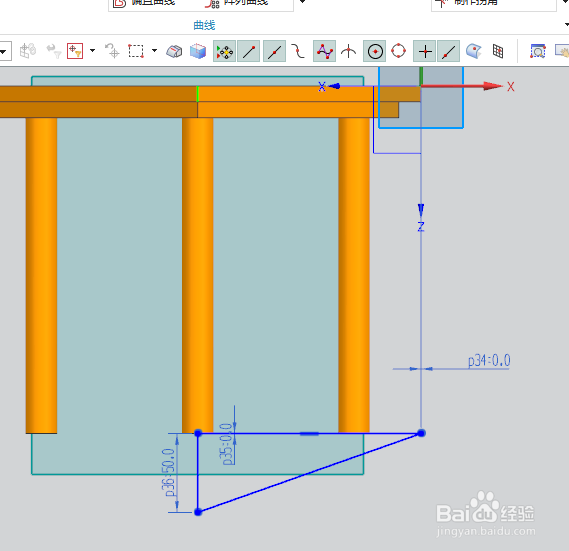

9/12如下图所示，
进入草图，自动激活轮廓命令，画一个封闭的直角三角形，
添加几何约束，短直角边与实体中线重合，
激活快速尺寸命令，标注尺寸：0,0,50，
点击完成，退出草图。

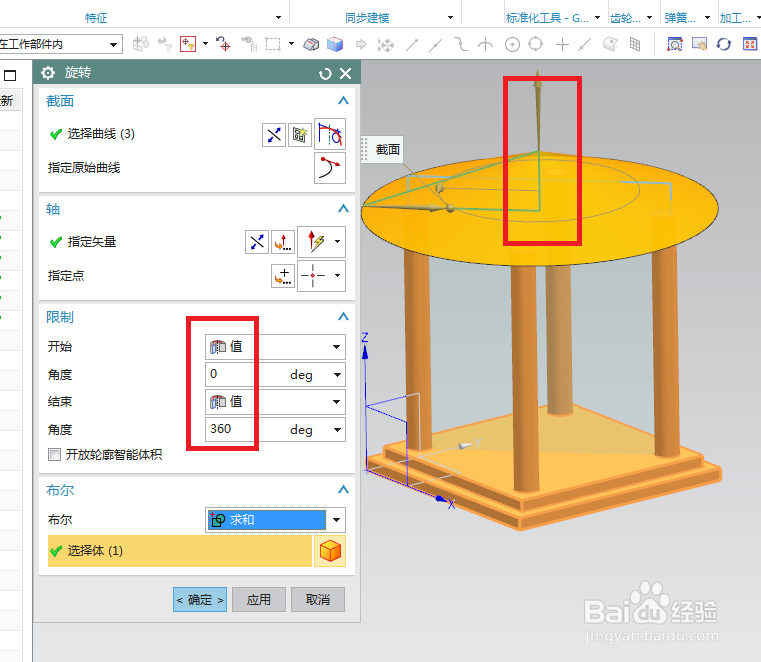

10/12如下图所示，
回到旋转对话框
旋转轴选择Z轴，
布尔求和，
点击确定。

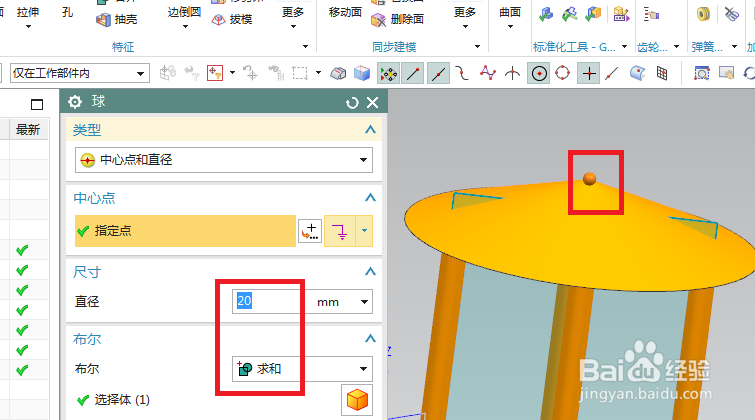

11/12如下图所示，
执行【菜单——插入——设计特征——球】，
指定点：坐标100,100,270，
设置尺寸直径20，
布尔求和，
点击确定。

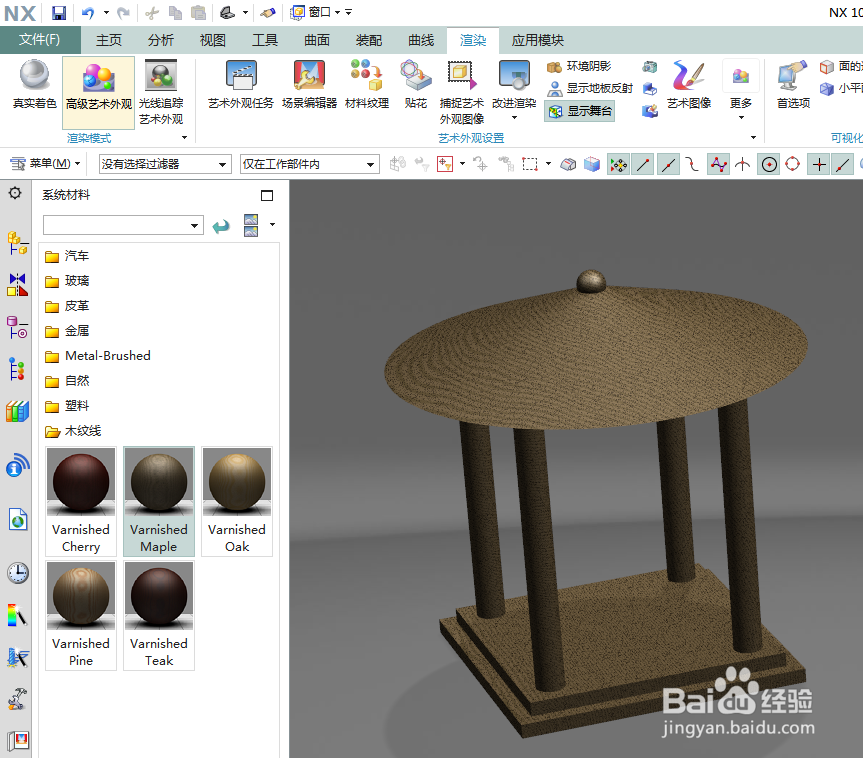

12/12如下图所示，
隐藏基准坐标系，显示设为着色，
渲染——高级艺术外观——材料纹理，
指定一种木纹效果给实体，
看着还不赖，
保存。
