拉伸特征是creo建模中最常用的特征，可以通过草绘一个轮廓，法向草绘平面拉伸出一定深度的方式来创建拉伸特征，深度有多个选项可选择。本经验跟大家说明，拉伸特征中多个深度选项的不同。品牌型号：creo软件系统版本：creo7.0软件版本：creo三维模型方法/步骤1/12分步阅读

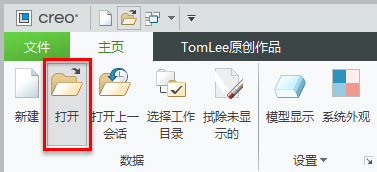

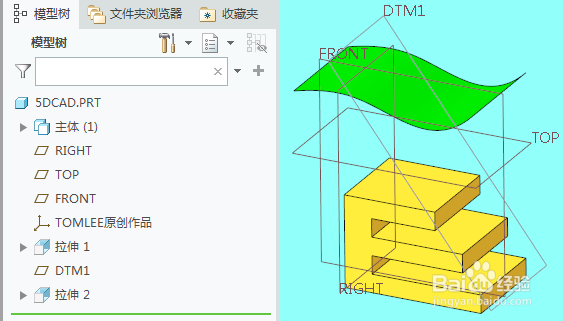

启动creo软件，在creo界面中点击打开文件图标，打开一个现有creo三维模型。

2/12

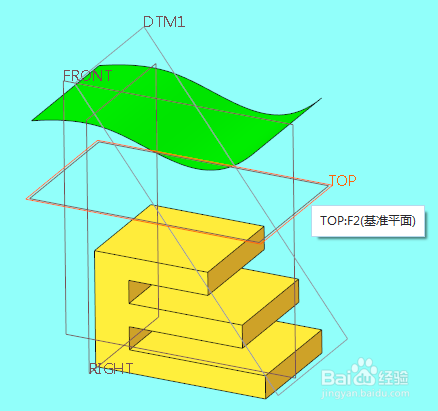

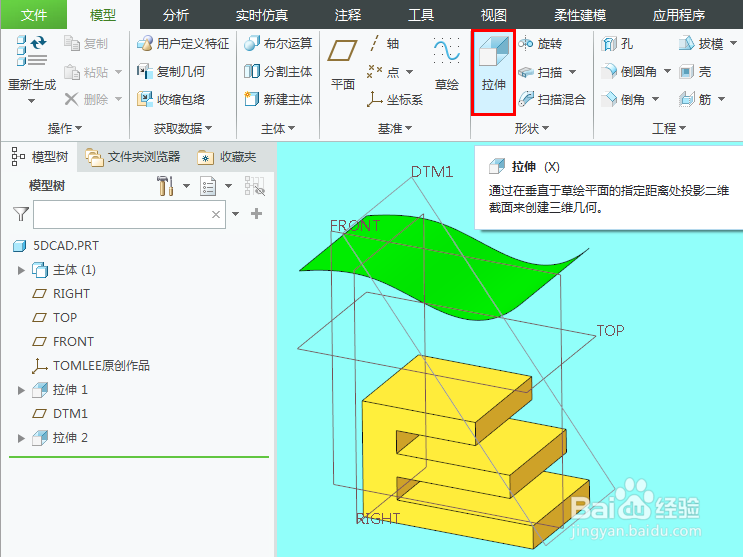

在creo软件界面，模型选项卡下点击拉伸图标，启动拉伸特征创建。然后直接选择一个平面进入草绘，例如这里我们选择TOP基准平面进入草绘。

3/12

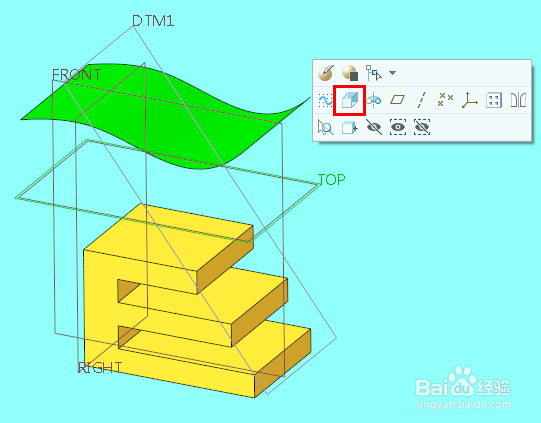

也可以先选择一个基准平面或者一个实体平面，然后在浮动工具栏中点击拉伸图标，启动拉伸特征创建。这样操作，就会默认前面选择的平面作为草绘平面。

4/12

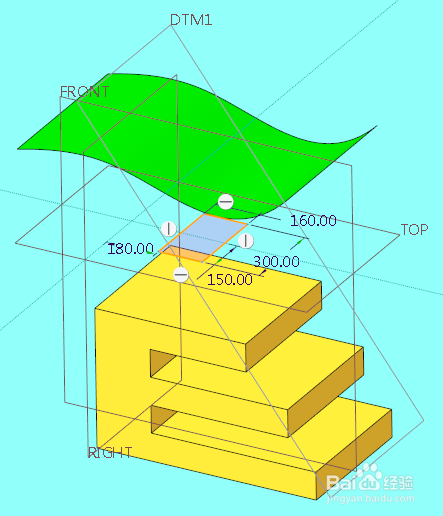

在creo草绘环境中绘制草绘轮廓，双击尺寸修改数值，回车键确认修改，还可以定义所需几何约束。

5/12

完成草绘轮廓后退出草绘环境，默认creo拉伸实体，从草绘平面法向单侧拉伸。

6/12

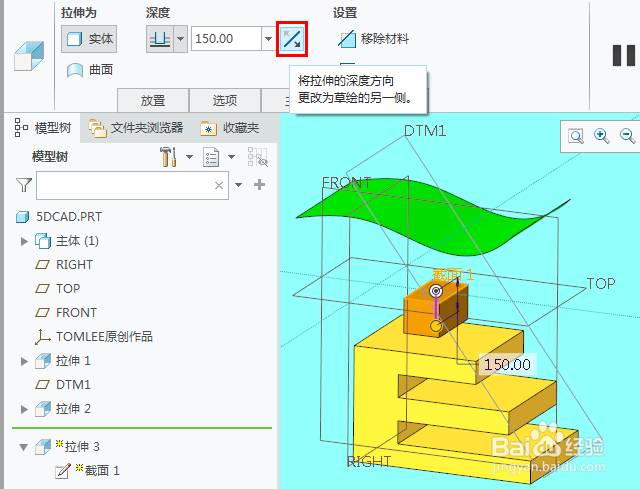

可以点击模型显示区中的紫色箭头或者特征操控板中的箭头图标，来实现反向拉伸，实体拉伸到草绘平面的另一侧。

7/12

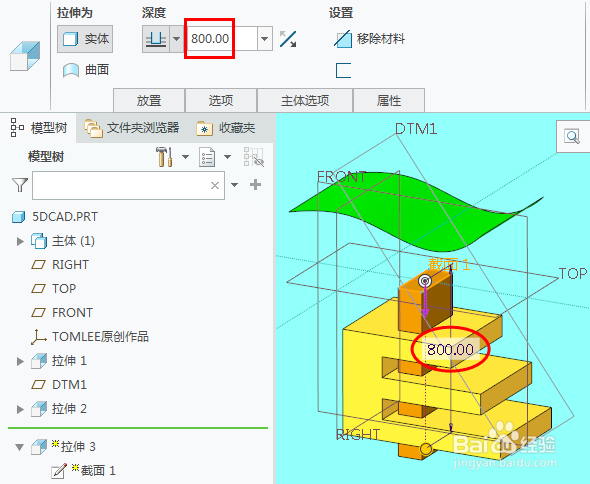

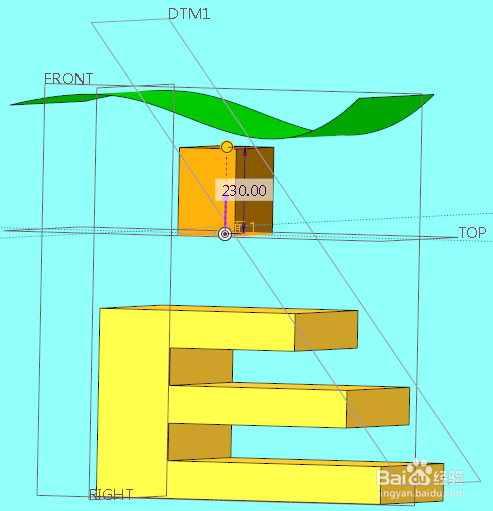

默认深度选项，用数值定义，可以在特征操控板上修改，也可以直接在模型显示区双击尺寸修改。

8/12

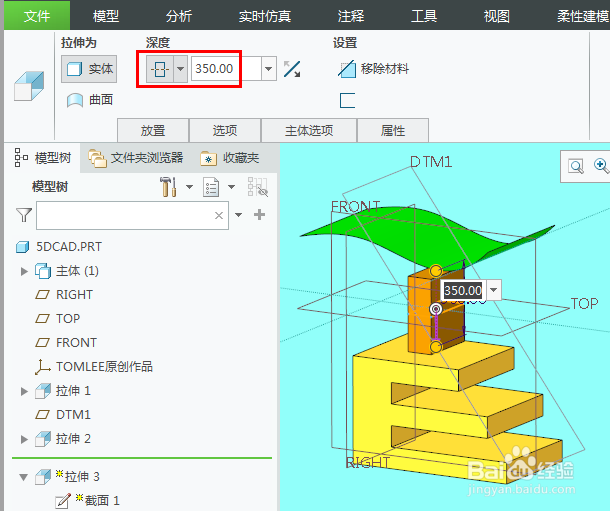

深度选项可以选择定义为对称，这样就会以TOP基准平面为中心往两侧相等长度的拉伸，本例总深度定义为350。

9/12

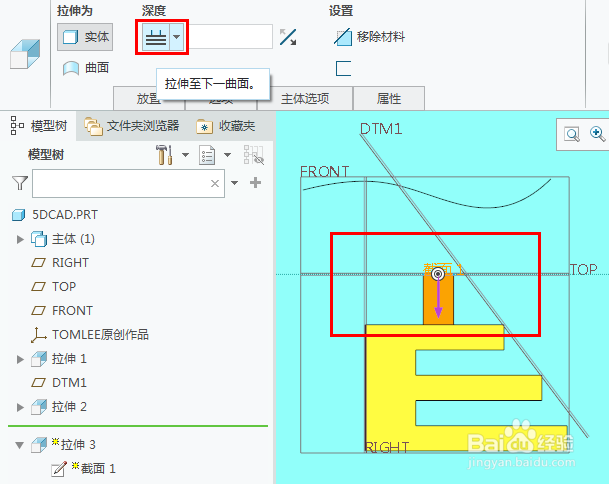

深度选项选择到“拉伸至下一曲面”，会拉伸到第一个接触的实体曲面截止。

10/12

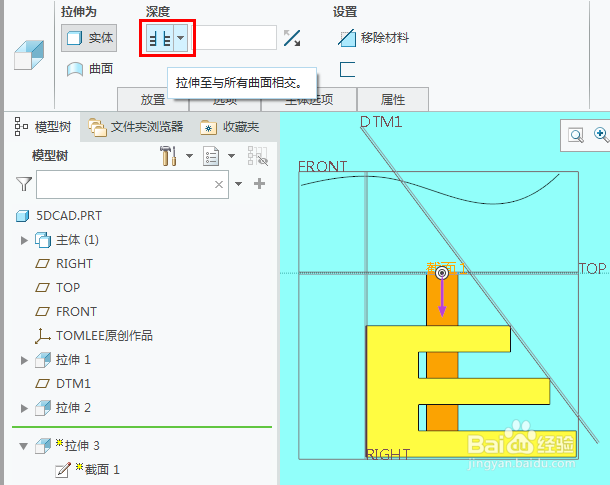

深度选项选择到“拉伸至所有曲面相交”，会拉伸到最后一个接触的实体曲面截止，不会超出。

11/12

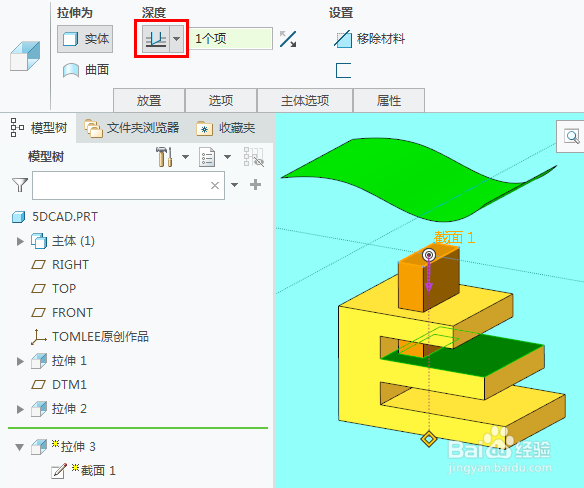

深度选项选择到“拉伸至与选定的曲面相交”，会拉伸到选定的实体曲面截止，下图中绿色面为选择实体曲面。

12/12

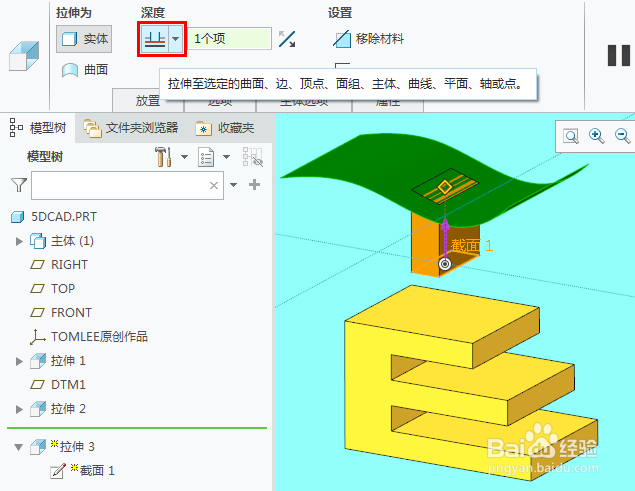

深度选项选择到“拉伸至与选定的参考”，可以选择点、线和面，本例中我们选择一个曲面来显示效果。

注意事项

拉伸特征的深度选项有选择曲面和基准特征等不同分类。

拉伸特征可以选择多个不同的深度选项。
