在UG中，倒斜角有加胶操作也可以有减胶操作，可以使外观面变得不那么刮手，也可以使内表面接顺，现在就来看下具体的用法工具/原料more电脑UG NX11软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

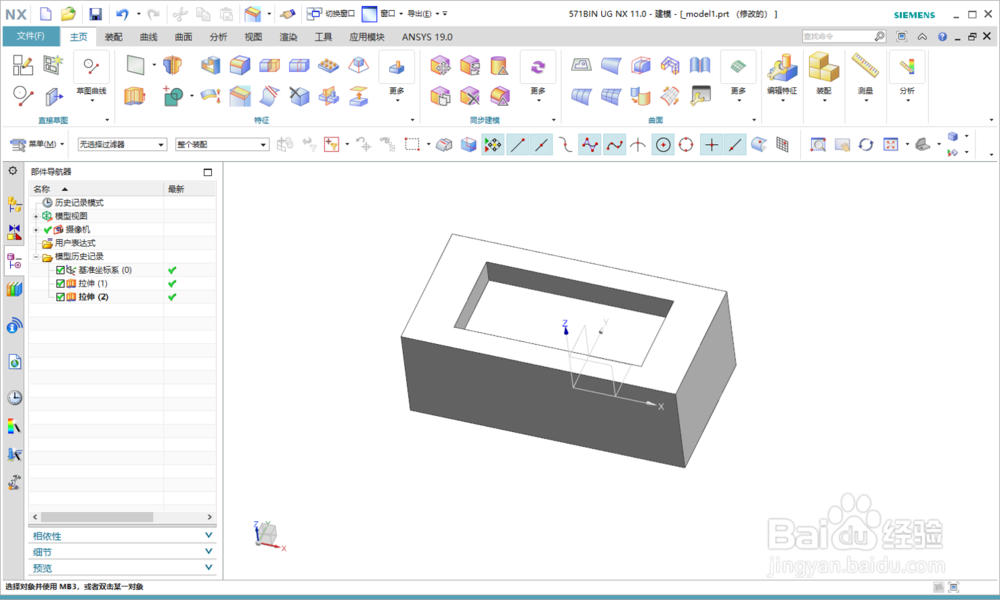

打开软件，新建一个模型，拉伸一个矩形，再拉伸一个矩形矩形求差，得到图示模型

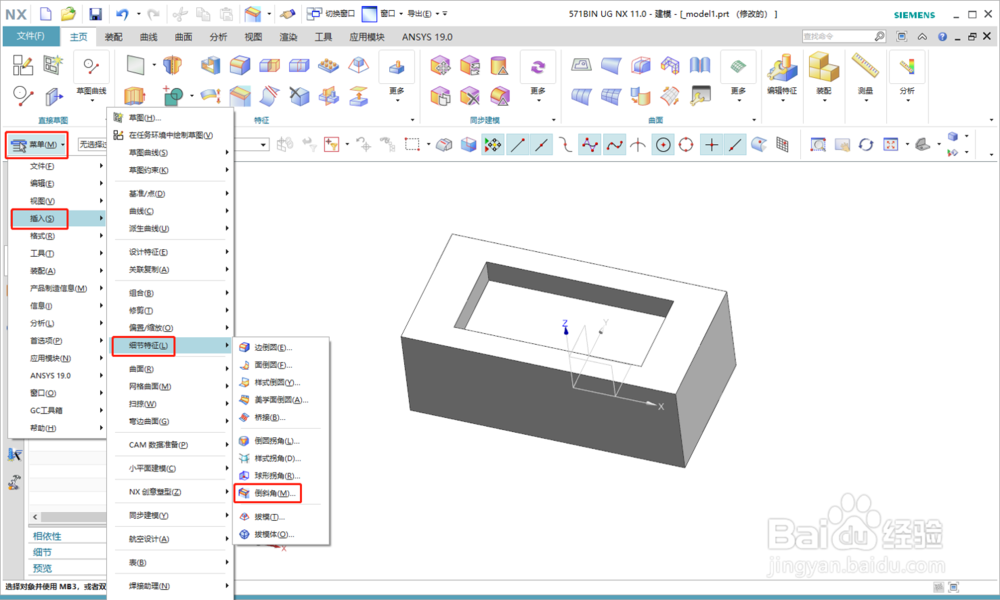

2/6依次单机菜单、插入、细节特征、倒斜角，或者直接点击功能区上的倒斜角图标

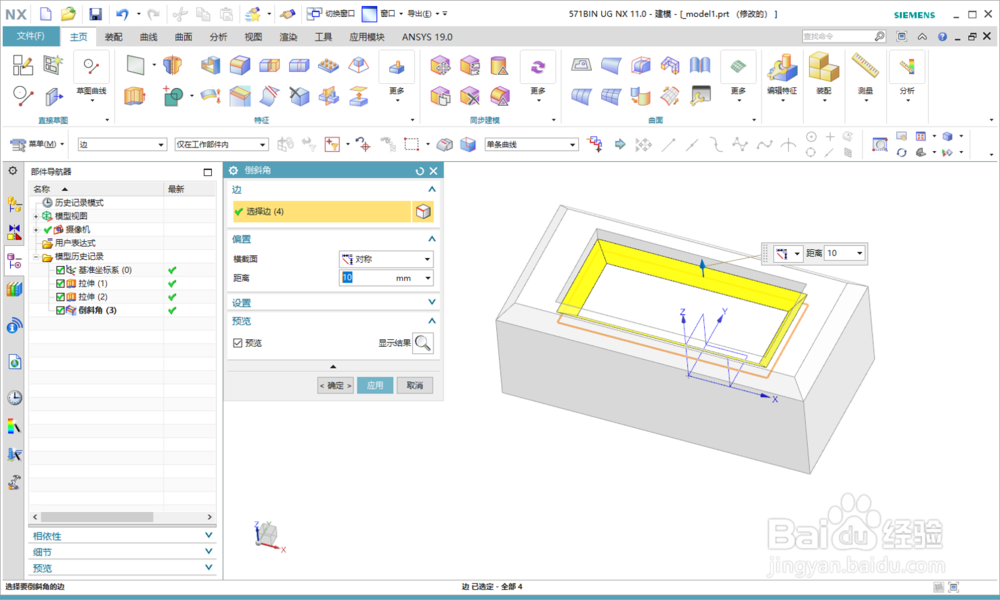

3/6打开倒斜角命令，在横截面中选择对称，在选择矩形顶面的4条边，发现实体沿线的两个面减料生成倒斜角

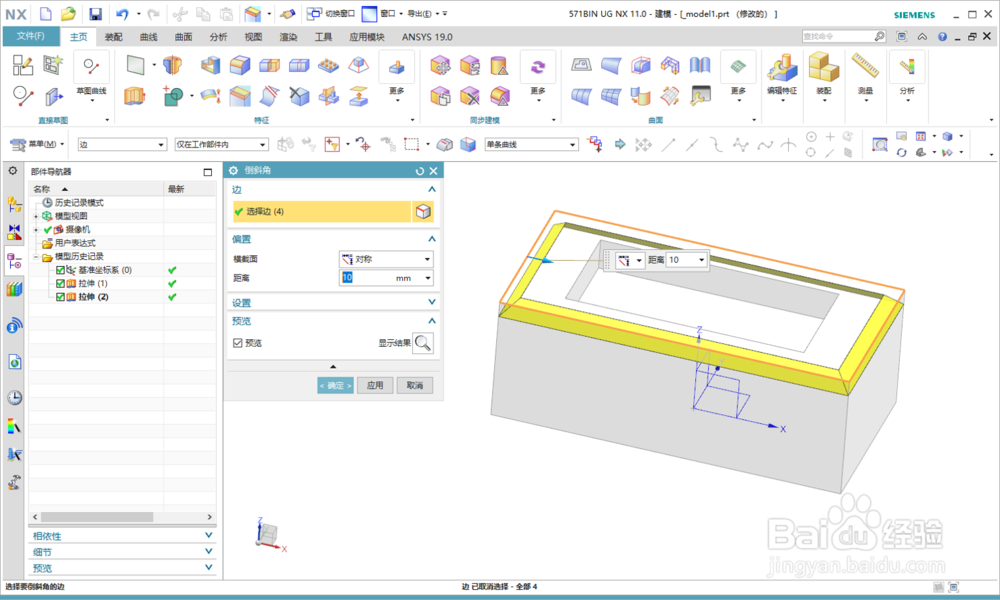

4/6再选择凹槽内的4条边，发现实体沿线的两个面加胶生成倒斜角，通过对比，可以发现是外倒角为减料，内倒角为加料

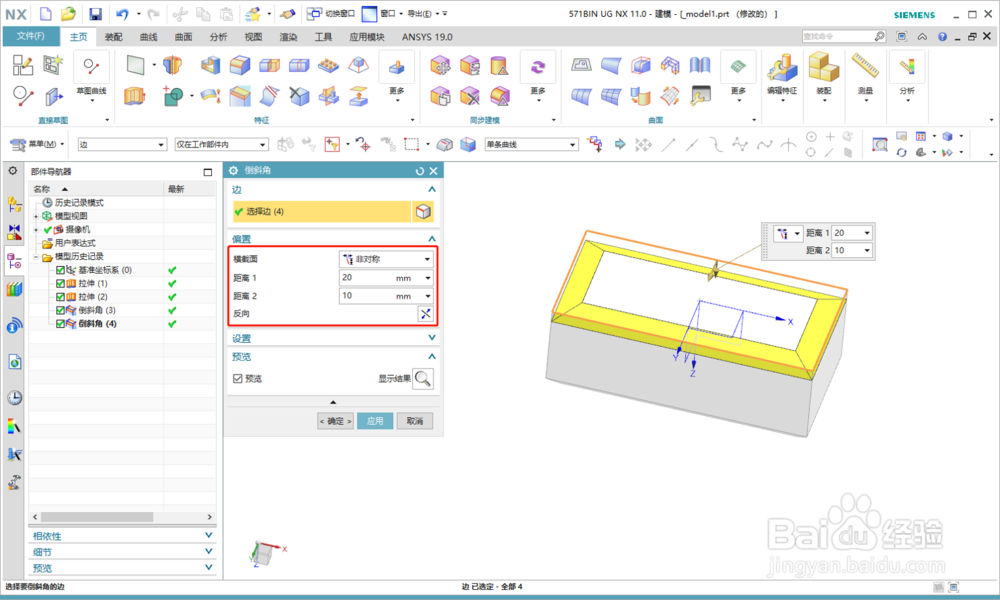

5/6横截面选择为非对称，并输入距离1和距离2的值，再选择矩形底面的4条边，发现生成的倒斜角是一边大一边小的，如果得出的效果不是想要的，可以把两个距离值对调，也可以点击反向的箭头

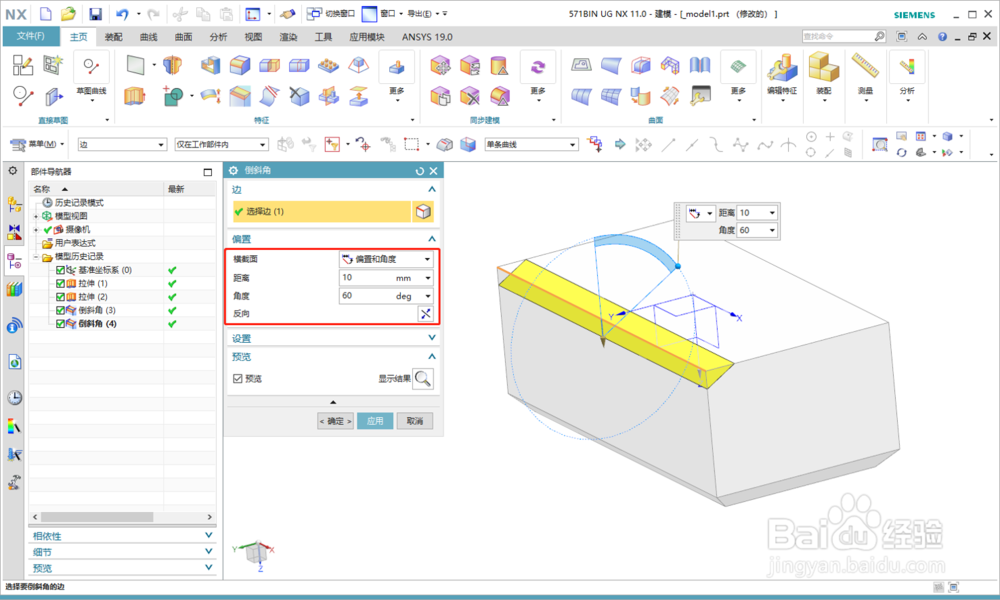

6/6横截面再选择为偏置和角度，并输入距离和角度的值，再选择矩形的任意边，发现生成的倒斜角也是不均匀的（45°除外），如果得出的效果不是想要的，可以点击反向的箭头
注意事项非对称倒角或者偏置和角度倒角时，导出的结果不是想要的时，可以点击反向箭头得到另一种解
