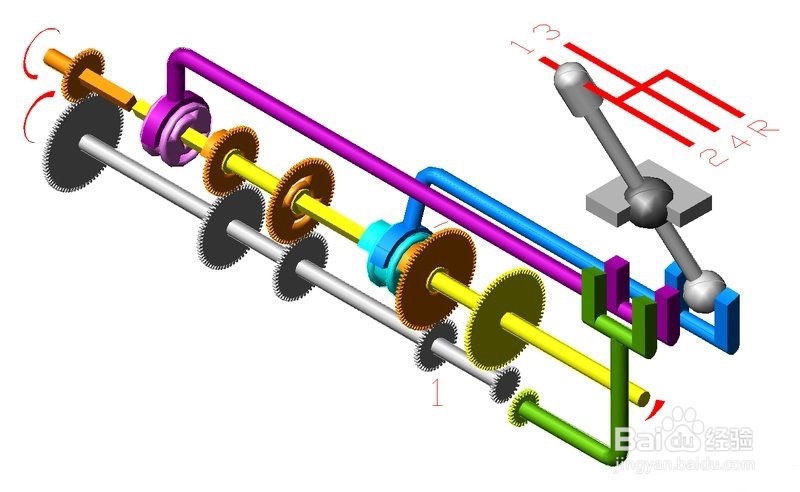

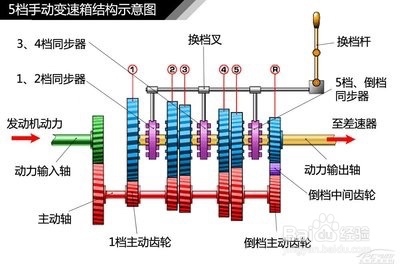

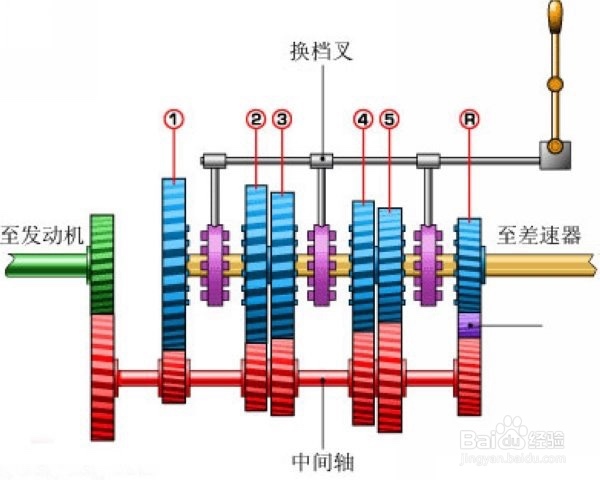

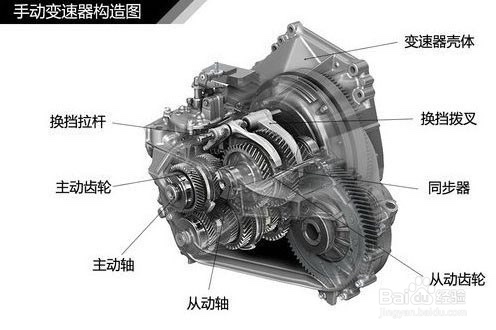

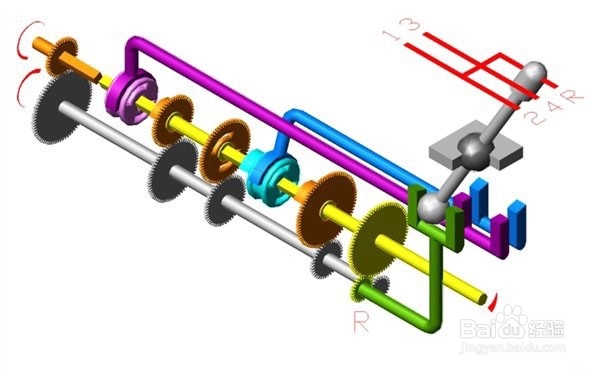

汽车手动变速器结构图解：

汽车手动变速器的工作原理图解：手动变速箱是有不同齿比的齿轮组构成的，它工作的基本原理就是通过切换不同的齿轮组，来实现齿比的变换。作为分配动力的关键环节，变速箱必须有动力输入轴和输出轴这两大件，再加上构成变速箱的齿轮，就是一个手动变速箱最基本的组件。动力输入轴与离合器相连，从离合器传递来的动力直接通过输入轴传递给齿轮组，齿轮组是由直径不同的齿轮组成的，不同的齿轮比例所达到的动力传输效果是完全不同的，平常驾驶中的换挡也就是指换齿轮比。
