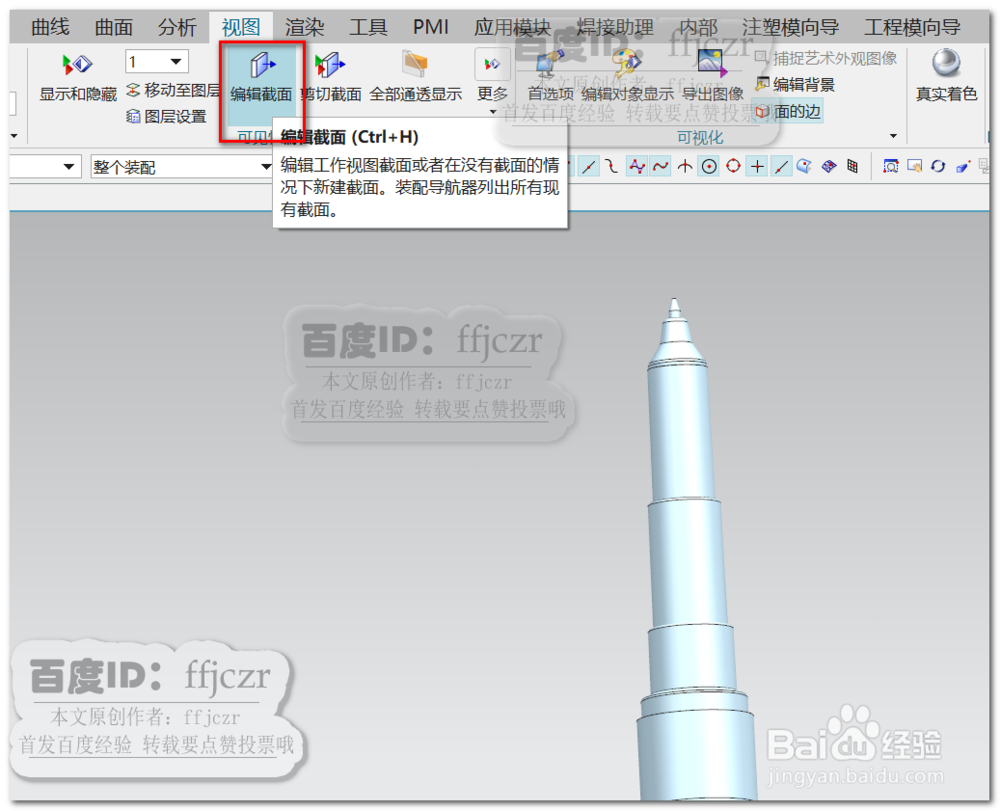

首先，要想对模型内部添加细节就要能看清楚内部结构；点开视图菜单选择编辑截面。

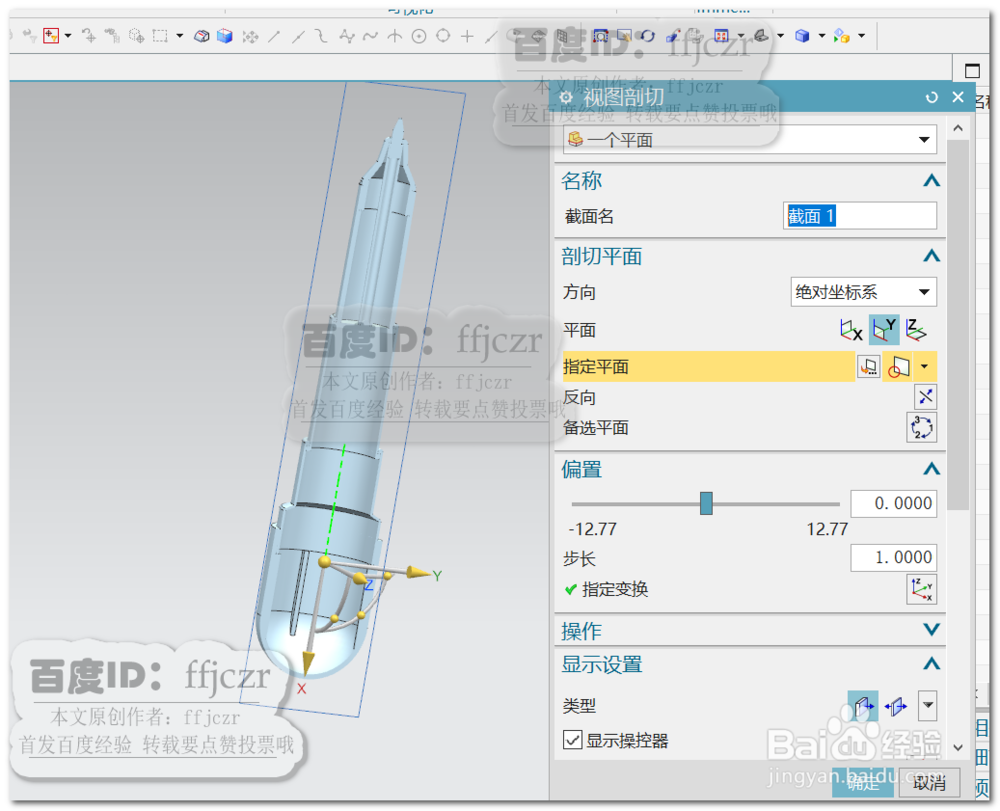

在视图绵塑部切对话框中，指定的平面为Y。这样就很轻松的看到整个模型的剖切面了。

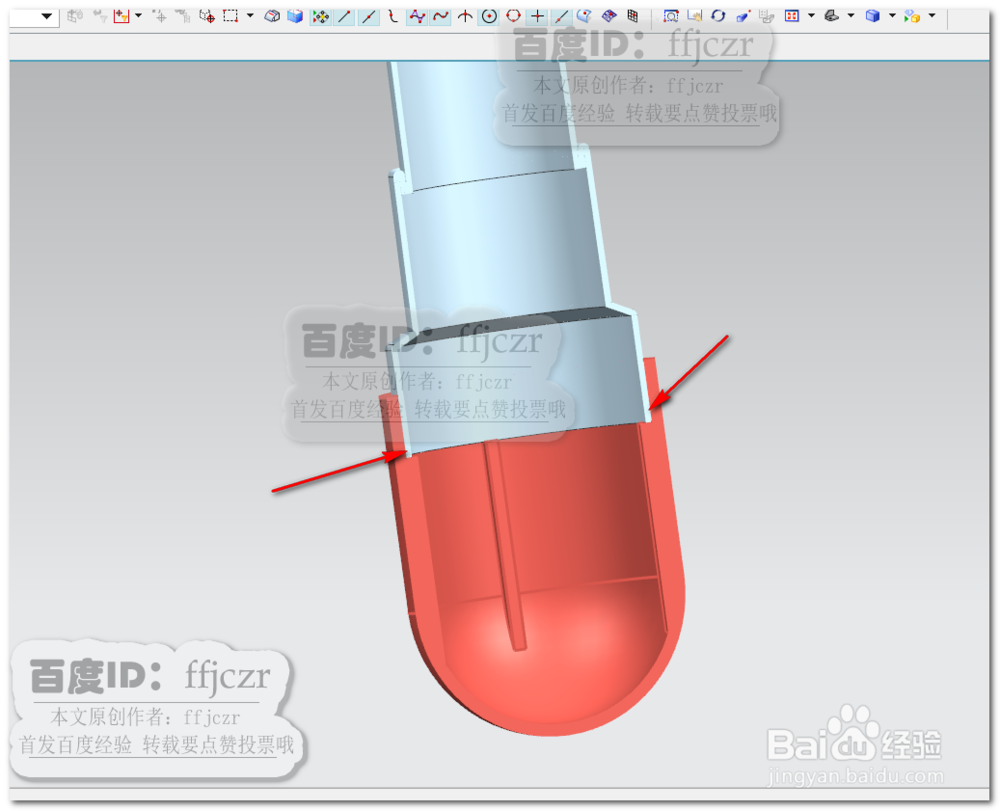

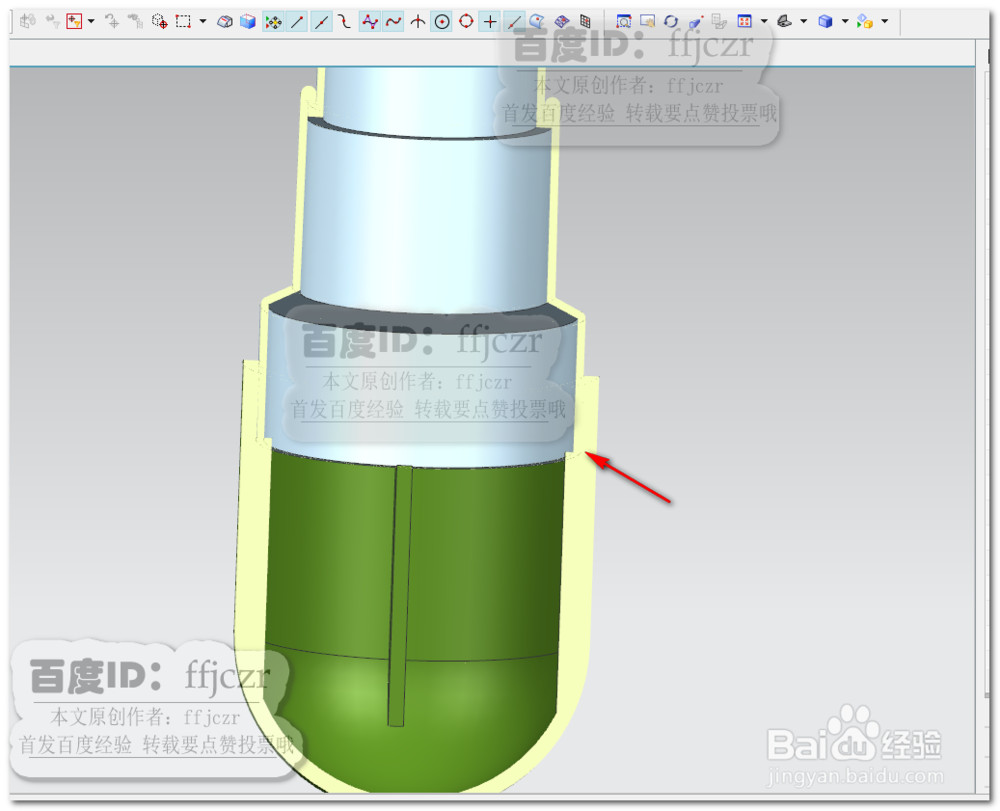

现在想要在图2所示位置给两个组件分别添加凹凸槽扣位，是不是更方便了？

但默认的的剖视图截面的颜色是一样的，很难看清各组件间的重叠情况。

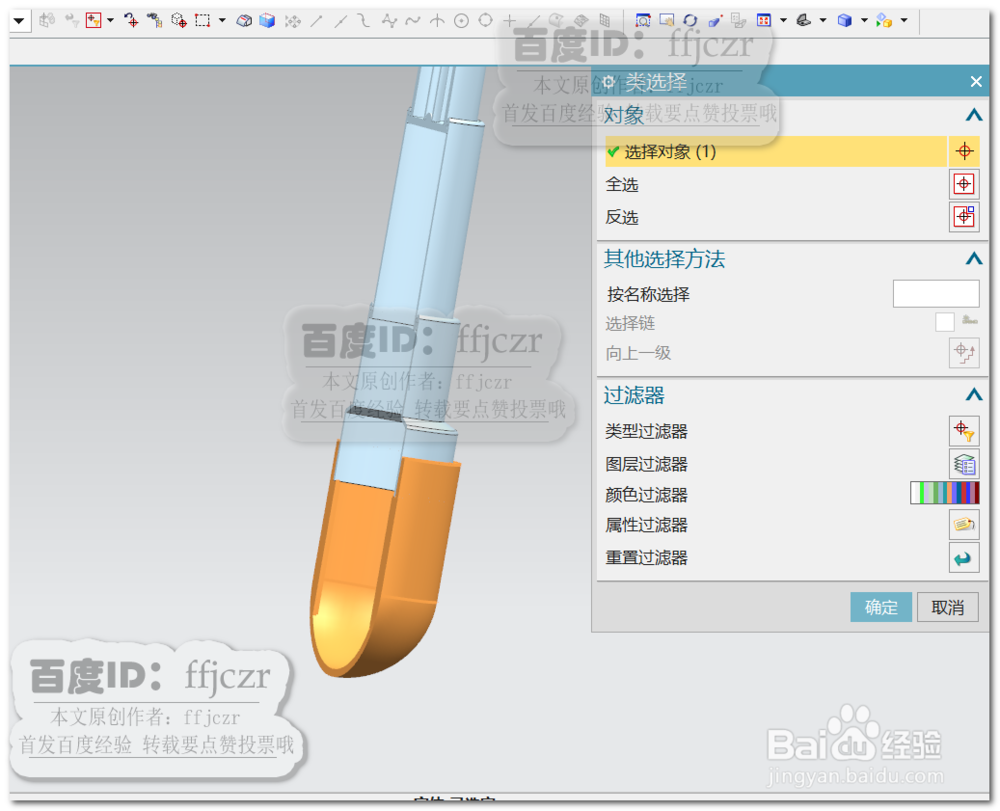

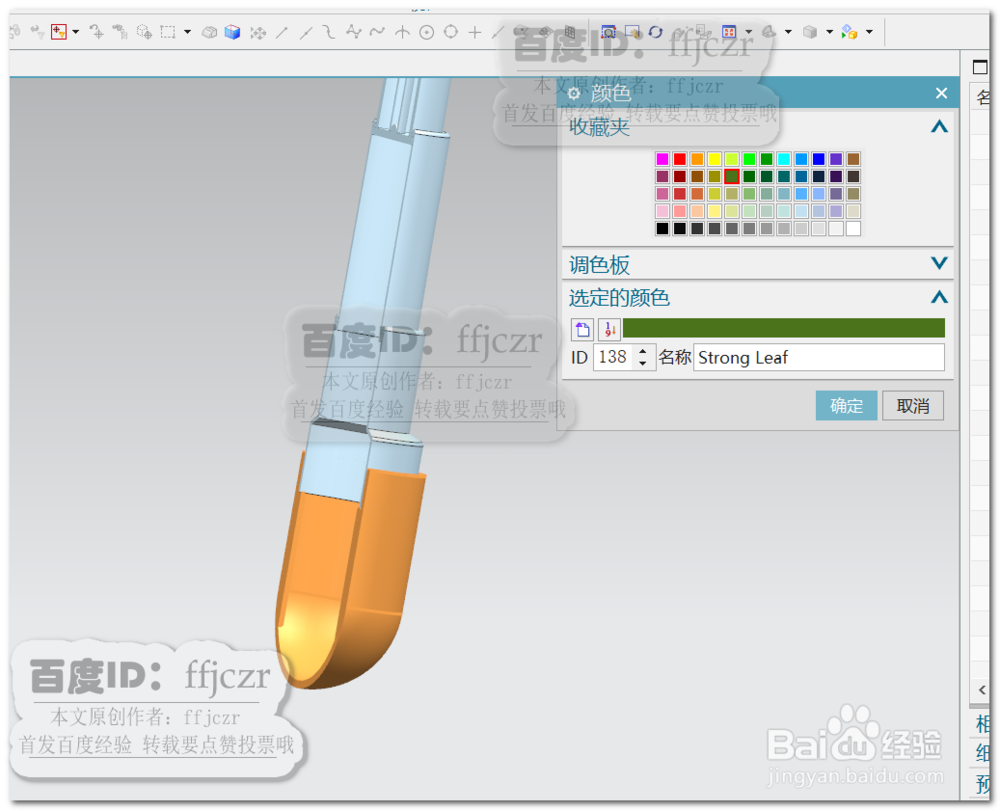

首选对各组件添加不同的颜色。按Ctrl+J,分别选择相应的组件更改颜色。

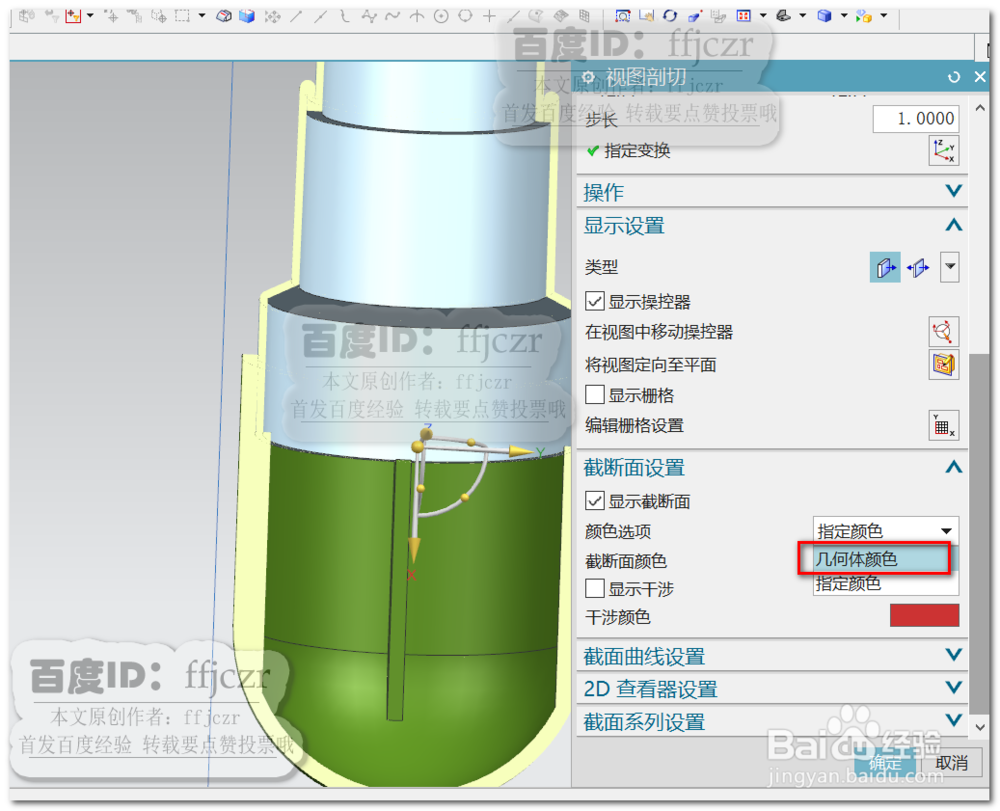

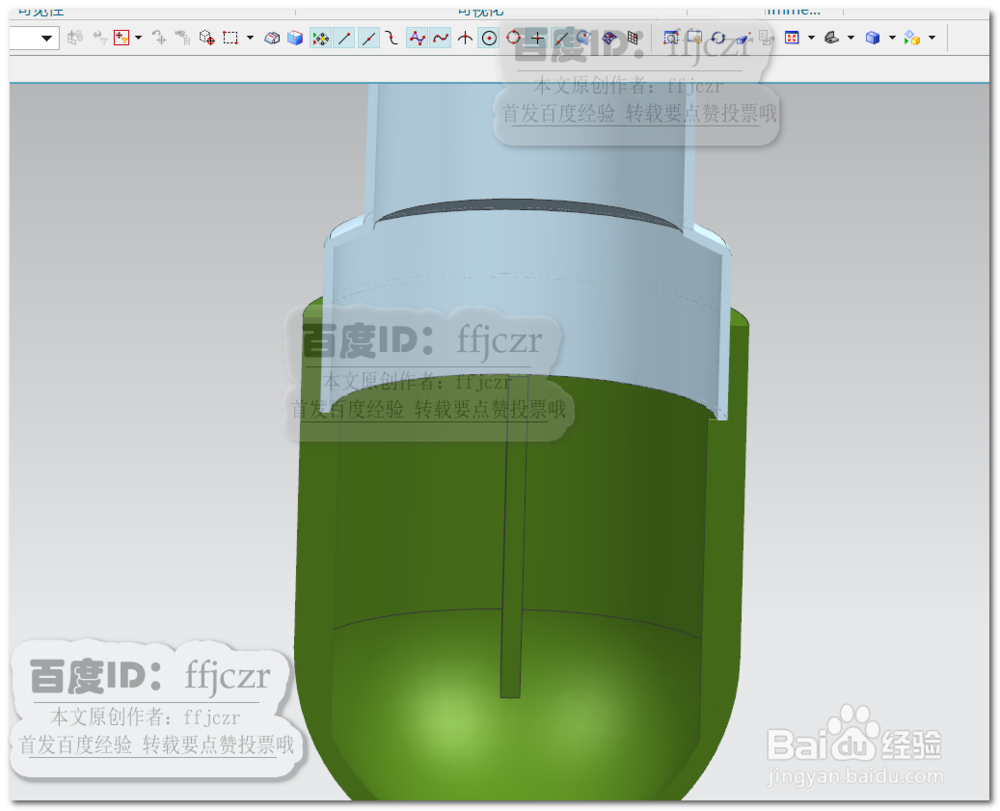

回到剖切视图对话框中，点开截断面设置，在颜色选项中选择几何体颜色。这样就更清楚的看清各组件的关系了。

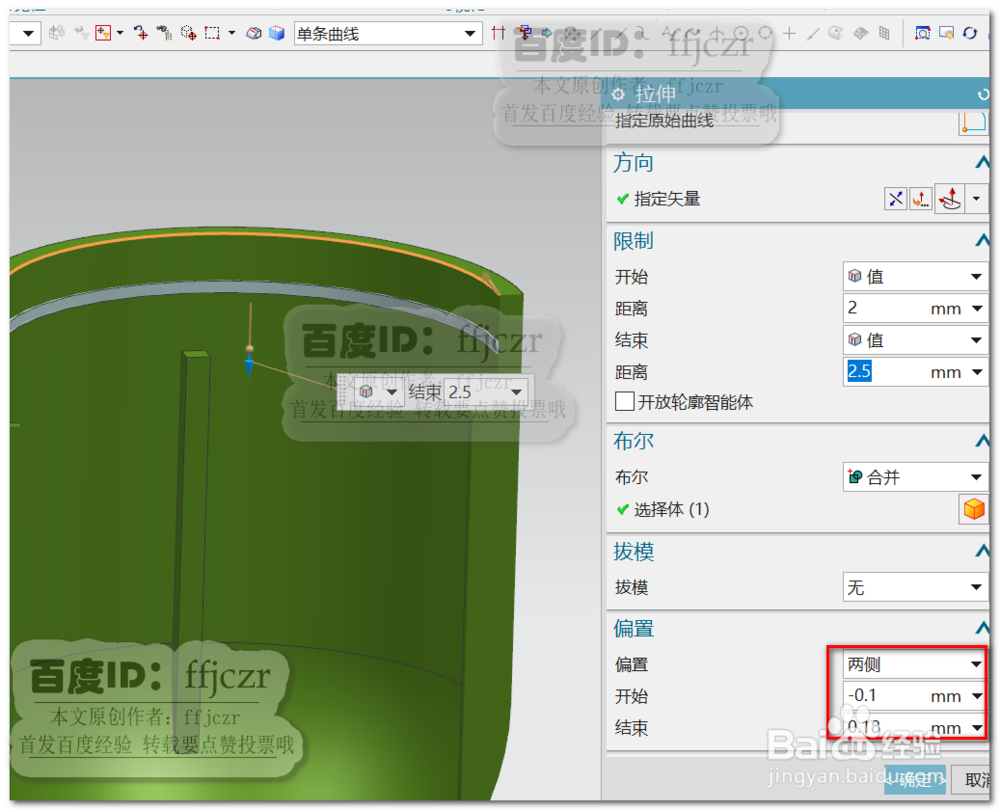

对模型添加细节。这里讲述一下对其中组件添加凹凸扣位的方法；将内部组件隐藏，对外部组件的内侧添加凸出扣位。选用拉伸命令，外部组件的顶端内侧面线为拉伸截面线，开始值为2，结束值为2.5；布尔为合并；激活两侧偏置，开始值为-0.1，结束值为0.18.

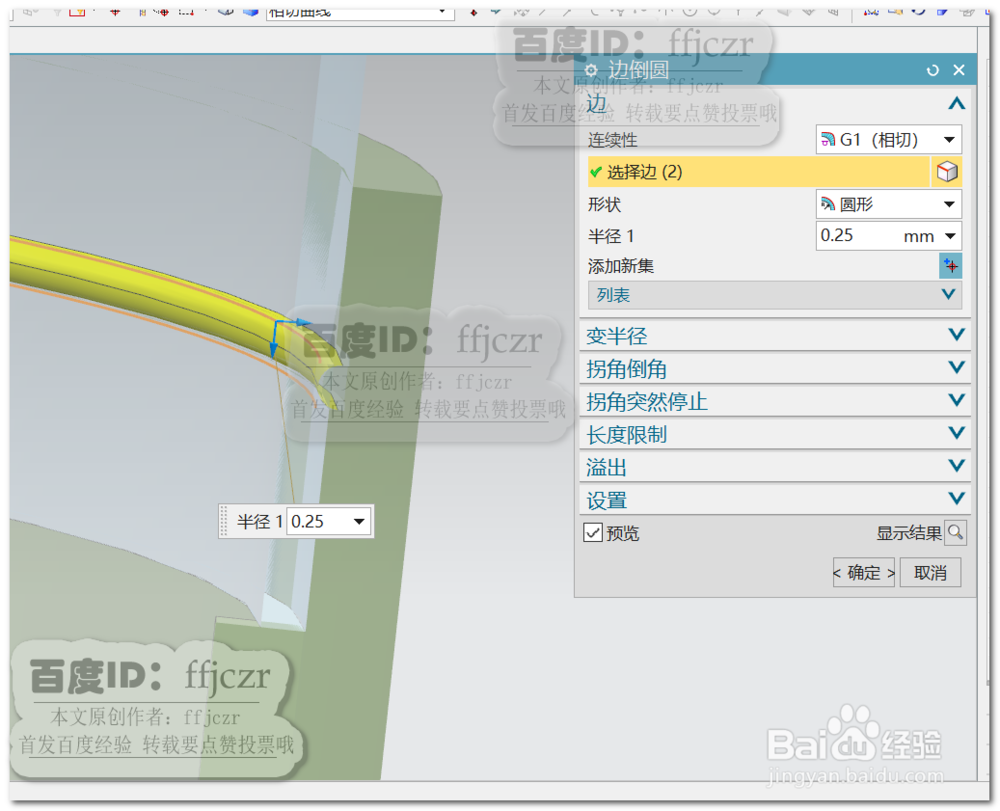

对上步拉伸得到的凸出扣位进行倒半径为0.25的圆角。模型外部件的凸出扣位就完成了。

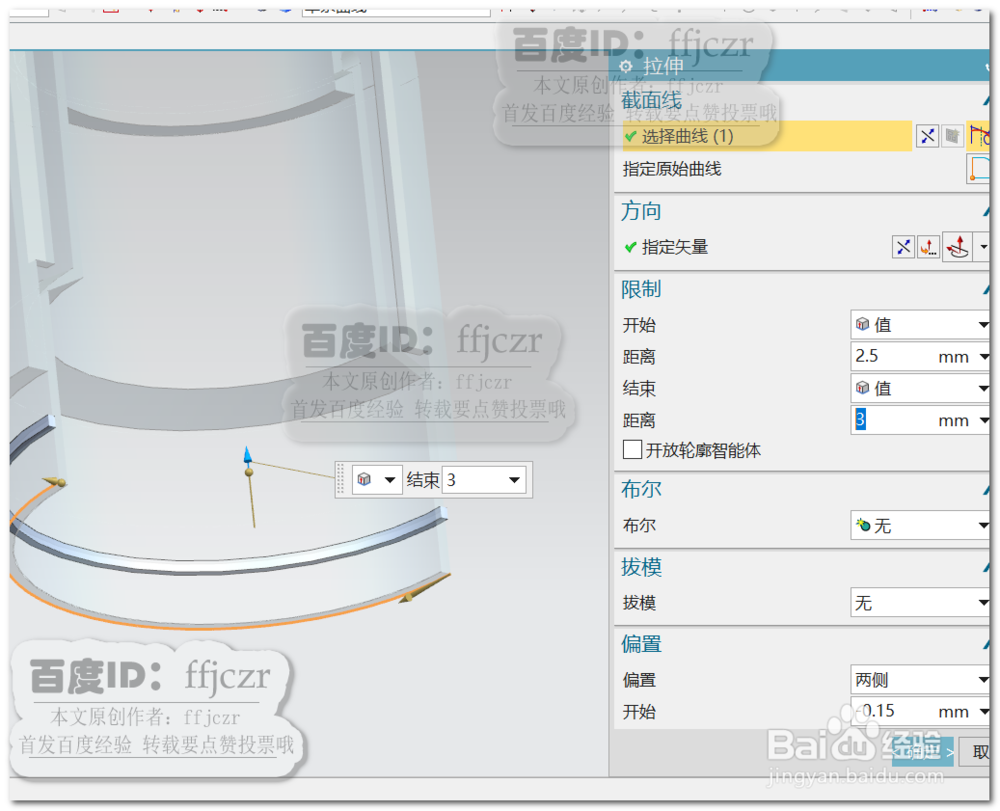

将外部组件隐藏，显示内部组爹散愁件；根据外部组件掩耍凸出扣位的位置，得到凹入扣位的位置 。选用拉伸命令，以内部组件的下端面外侧边为拉伸的截面线，开始值为2.5，结束值为3，布尔为无，激活两侧偏置开始为-0.15，结束值为0.3。

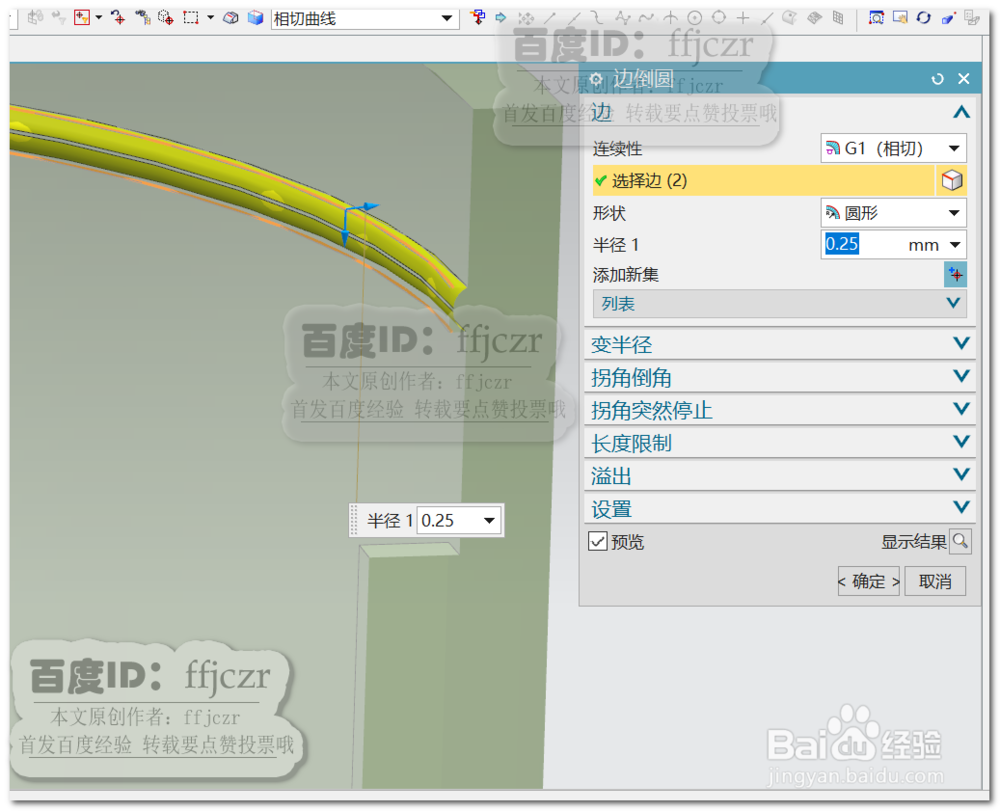

对上步的拉伸体内侧面倒半径为0.25的圆角；用本次的拉伸对象与内部组件进行布尔减去。使外部组件得到凹入的扣位。

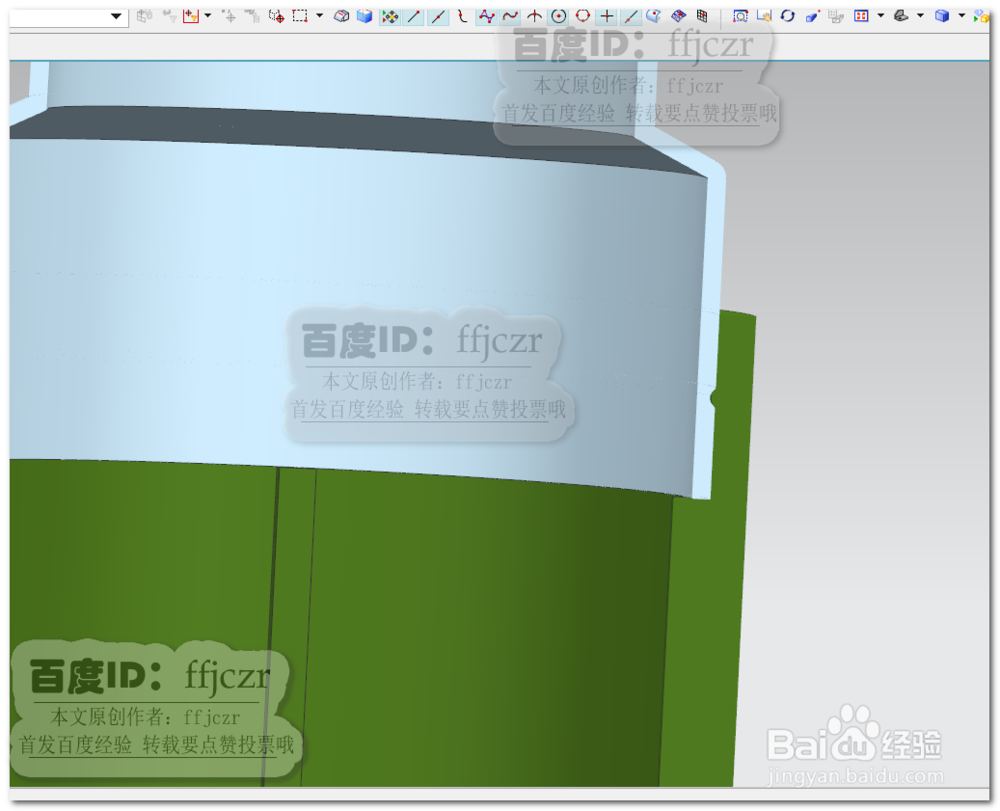

可以通过剖面视图，看到内外扣位之间的配合是否合适。
