订阅使用CAD绘制水冲式厕所图形符号
来源：网络收集 点击： 时间：2024-03-02【导读】：
介绍使用CAD绘制水冲式厕所图形符号的具体步骤。品牌型号：联想台式系统版本：Windows7软件版本：CAD2017方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
水冲式厕所CAD制图

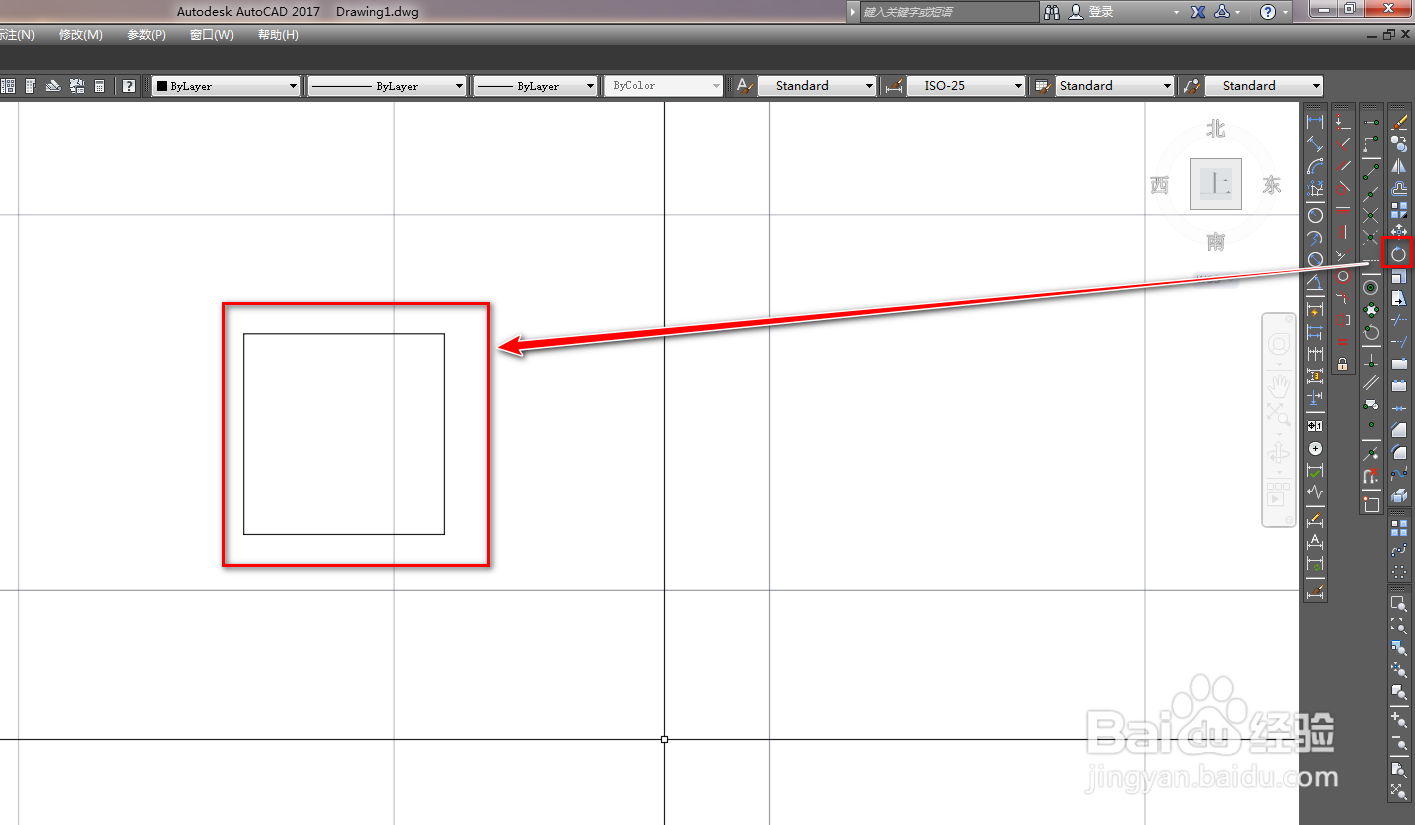

打开CAD，使用多边形工具，在作图区绘制一个正方形，如下图。

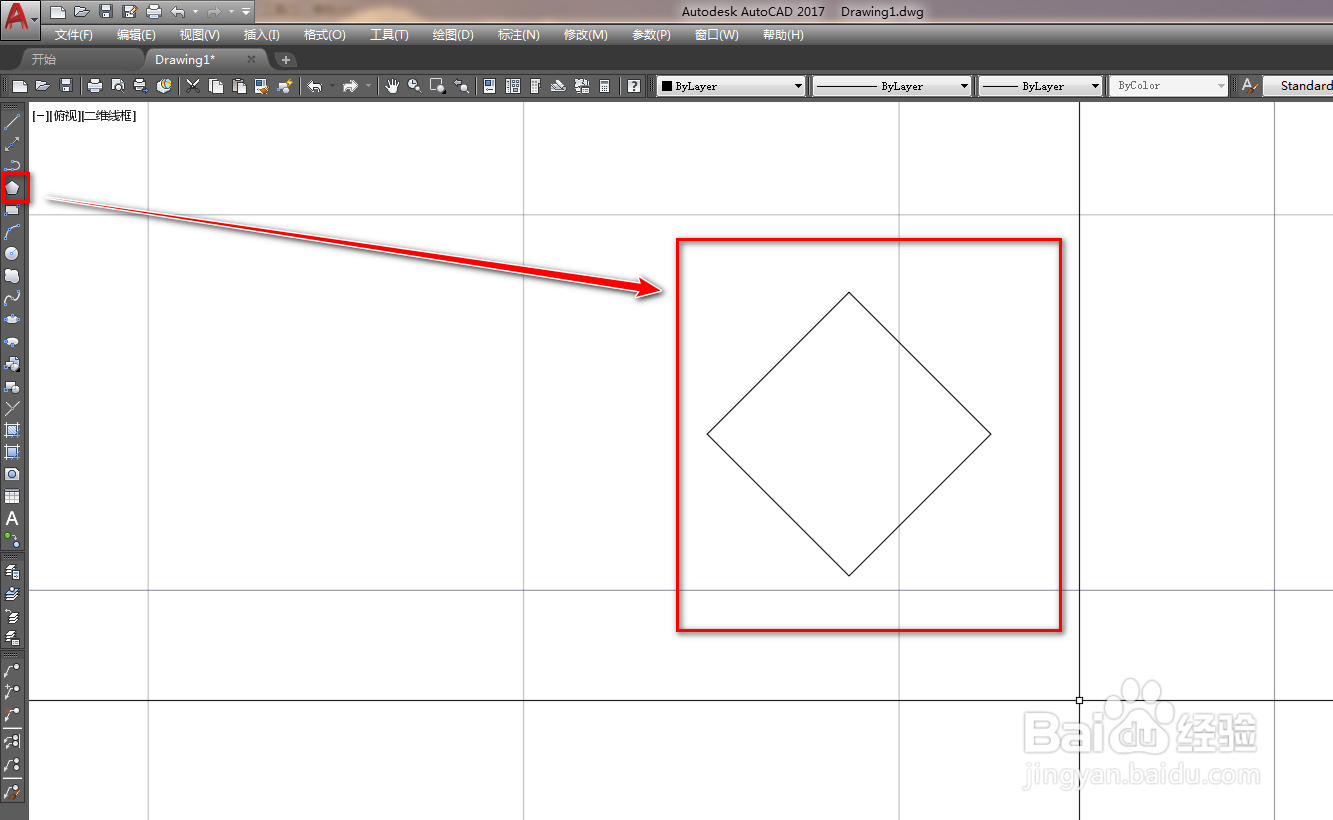

2/9使用旋转工具，将正方形旋转45度，如下图。

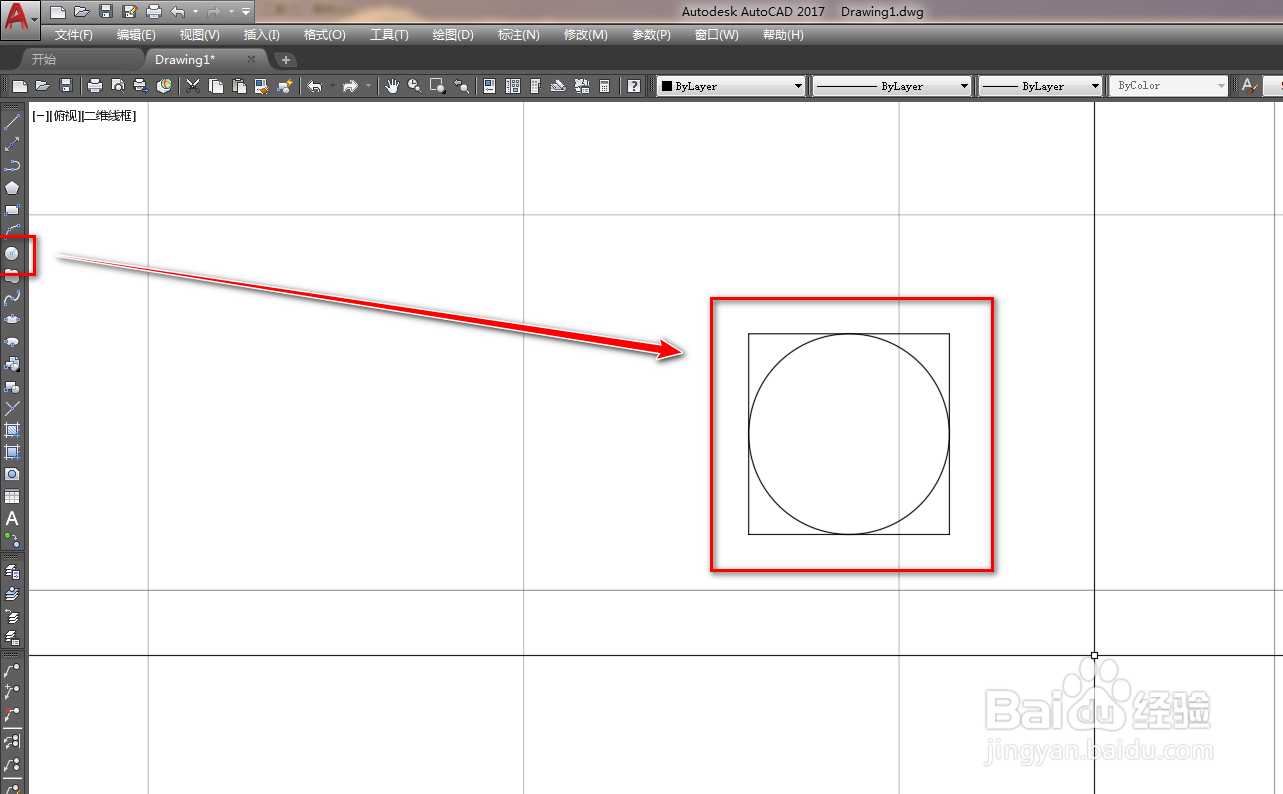

3/9使用圆工具，绘制一个内切于正方形的圆，如下图。

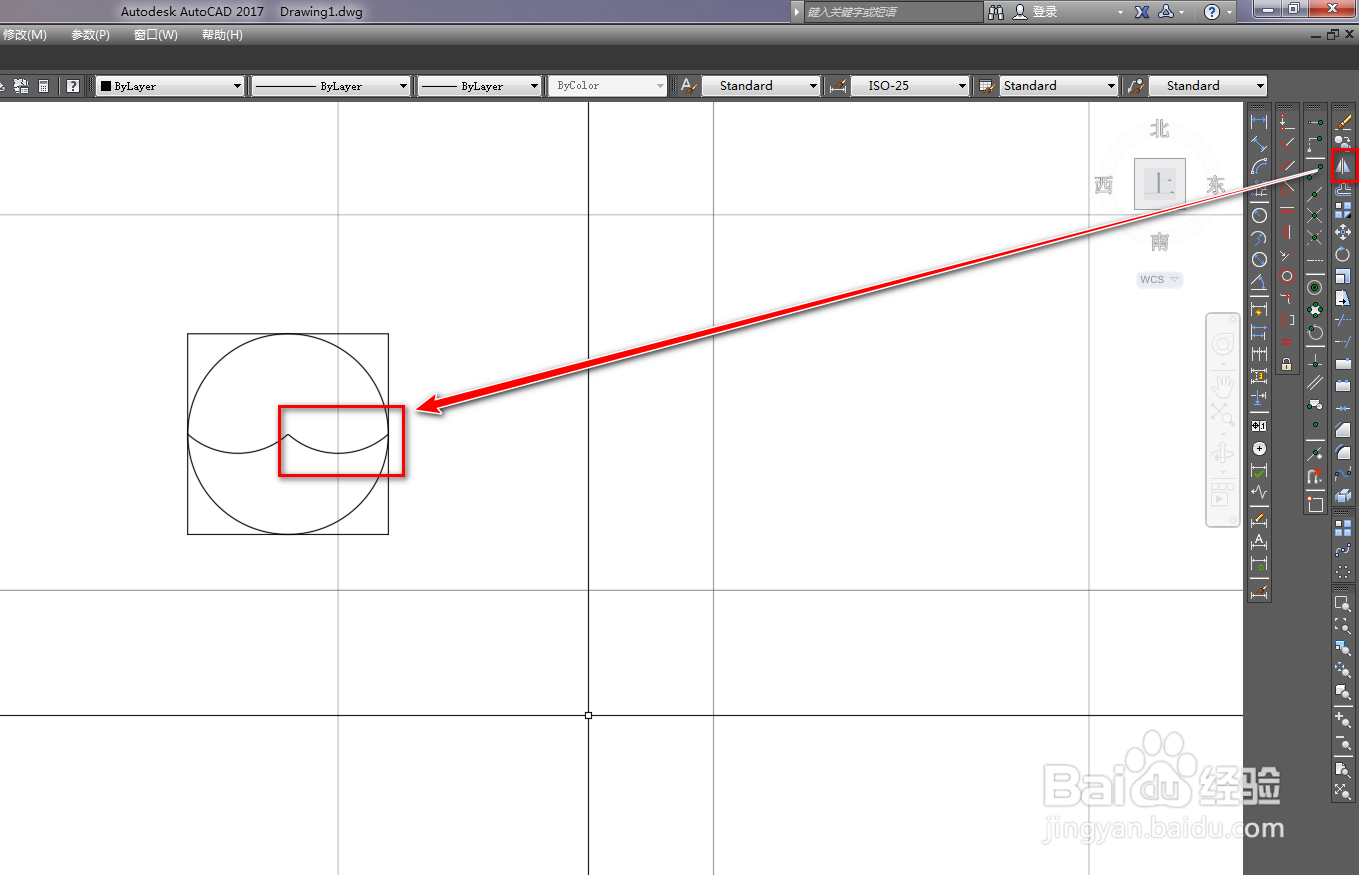

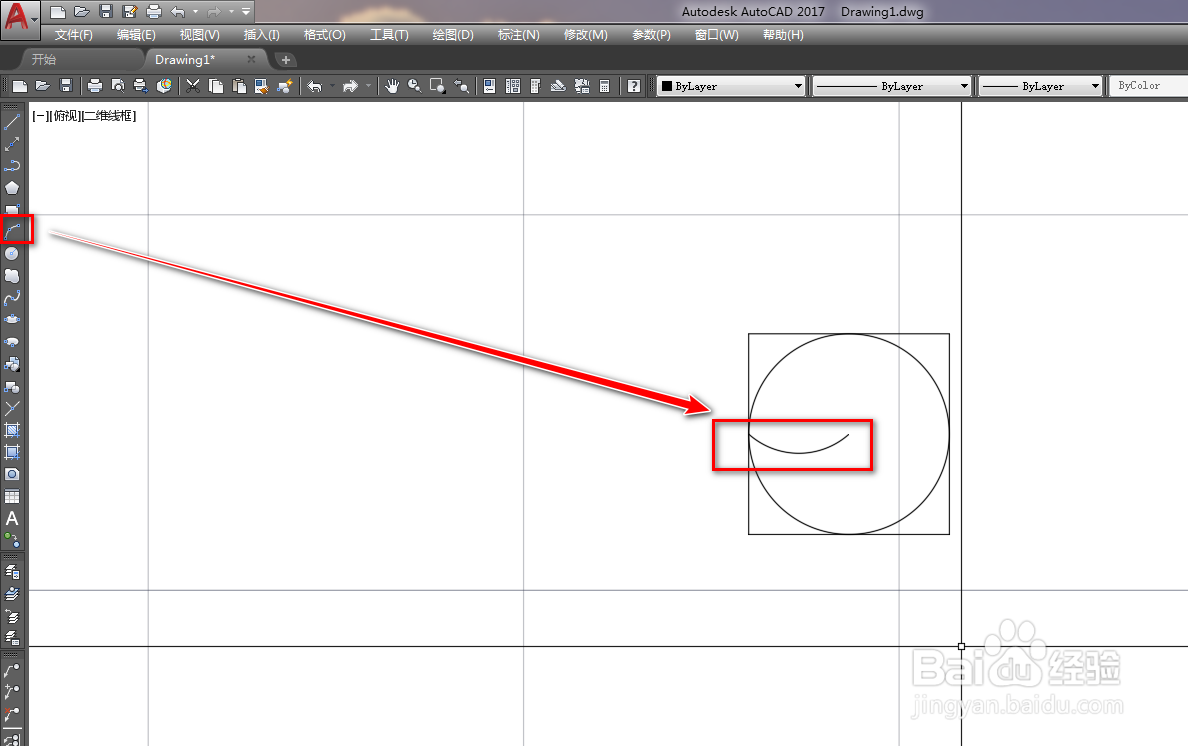

4/9使用弧工具，以圆心为起点绘制一个弧，如下图。
5/9使用镜像工具，将弧镜像到圆的右侧，如下图。

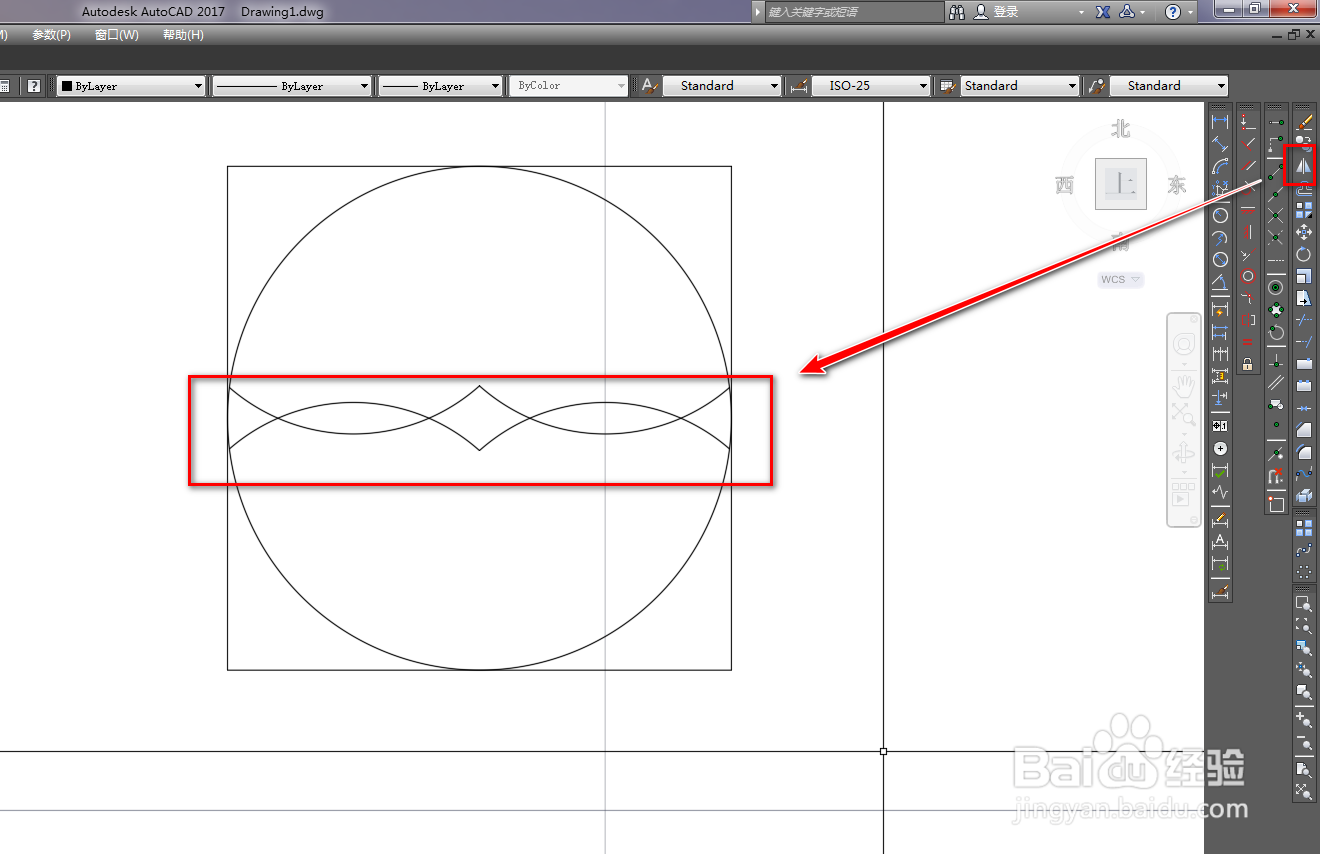

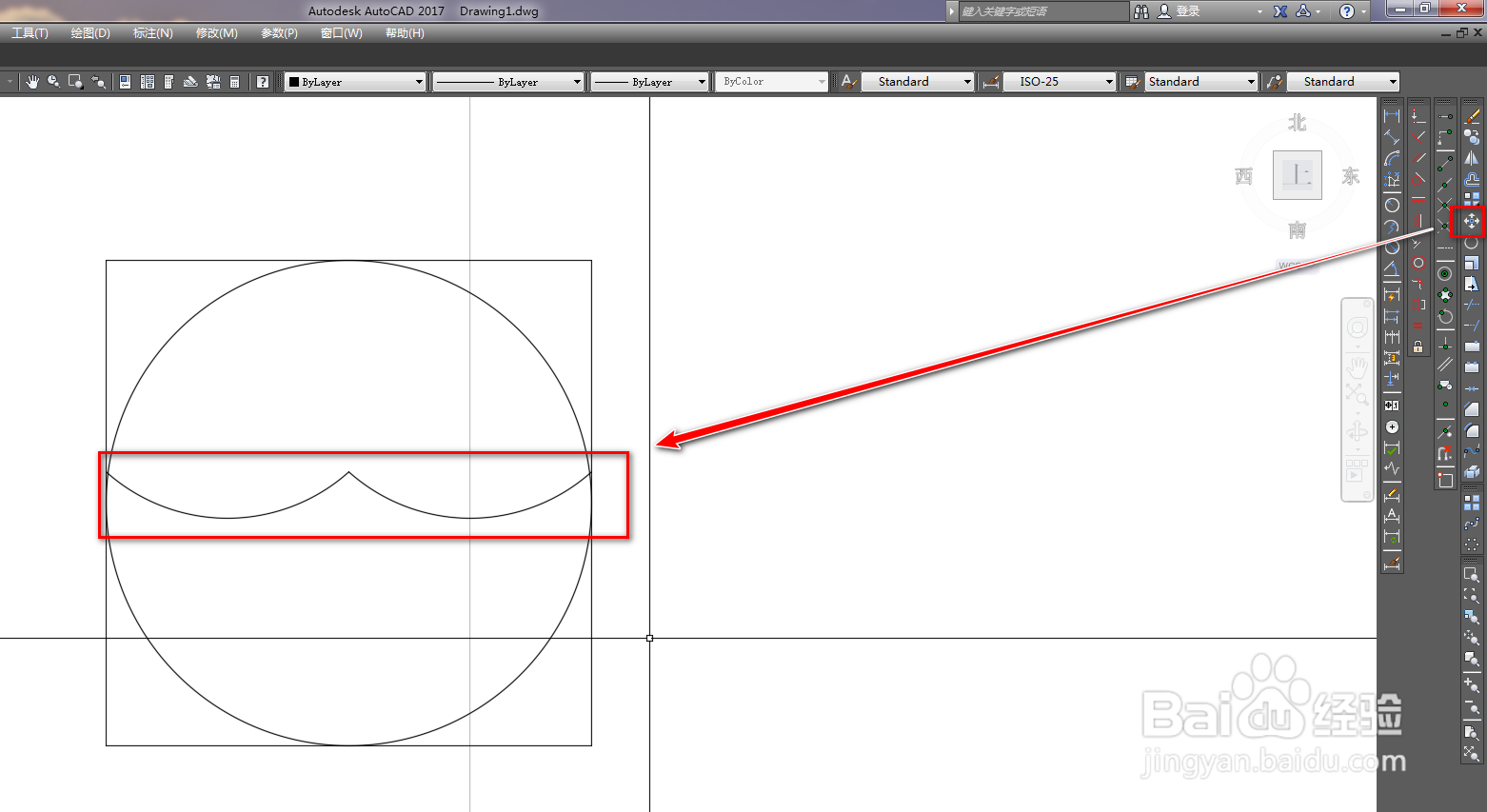

6/9使用移动工具，将两条弧向上移动，如下图。

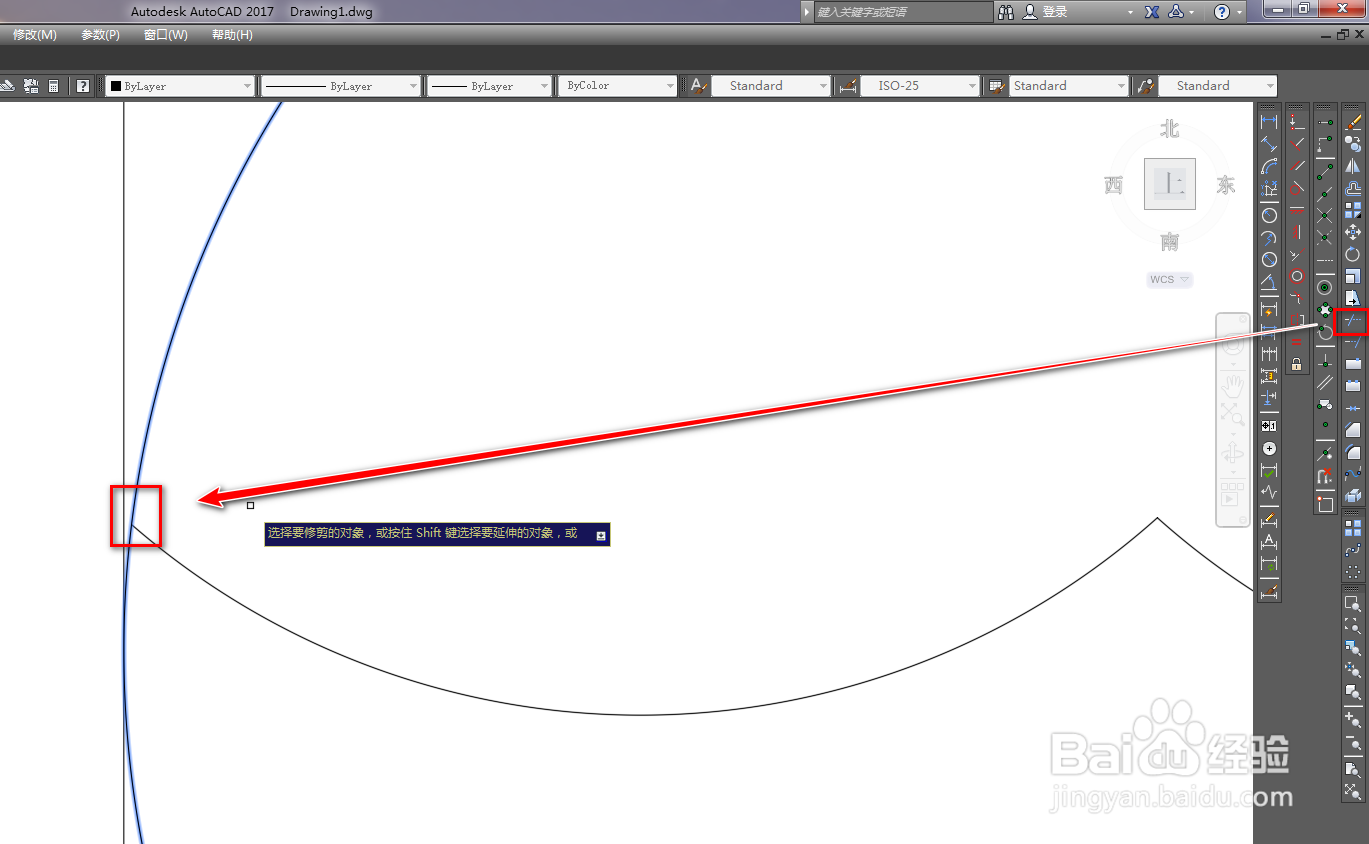

7/9使用修剪工具，将圆外的弧线修剪掉，如下图。

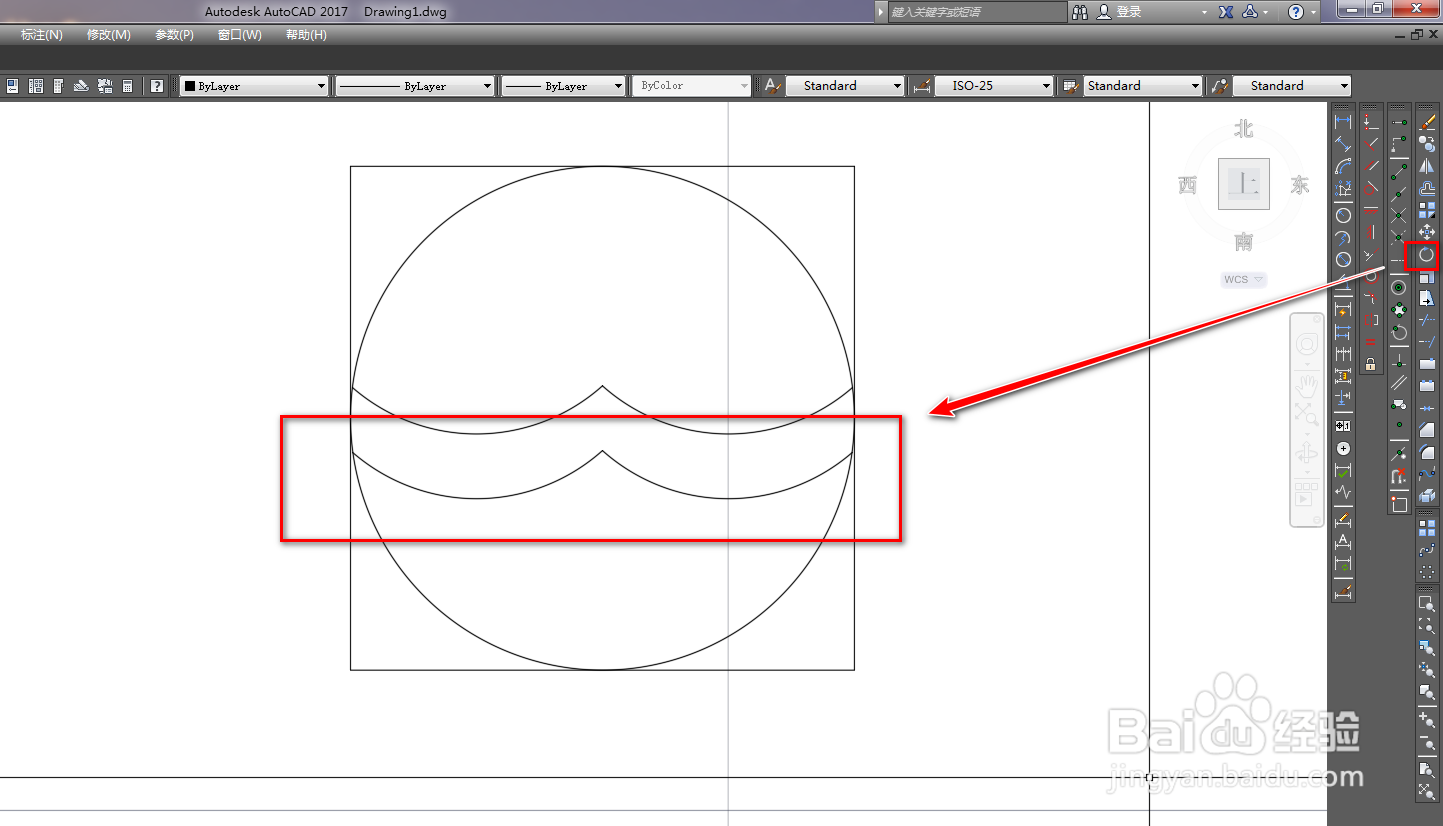

8/9再次使用镜像工具，将两条弧镜像到圆的下侧，如下图。
9/9再次使用旋转工具，将镜像后的弧，旋转180度，就得到了水冲式厕所图形符号，如下图。
