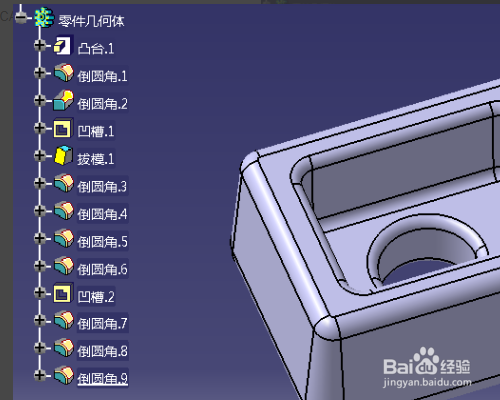

首先用CATIA软件打开需要曲面操作的模型零件。

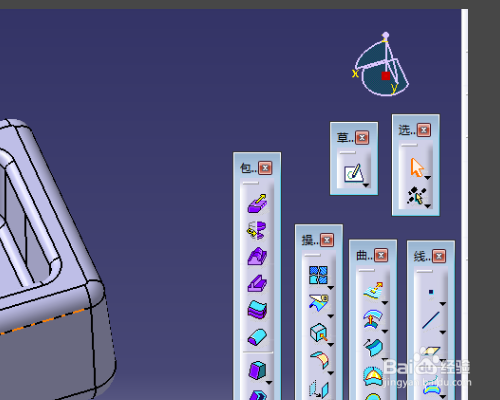

进入创成式外形设计模块。在开始菜单栏选择：开始-形状-创成式外形设计（CATIA的曲面应用颂艺模块很多，各有特点，一般都是互相切换使用，其中最常用的就是创成式）。

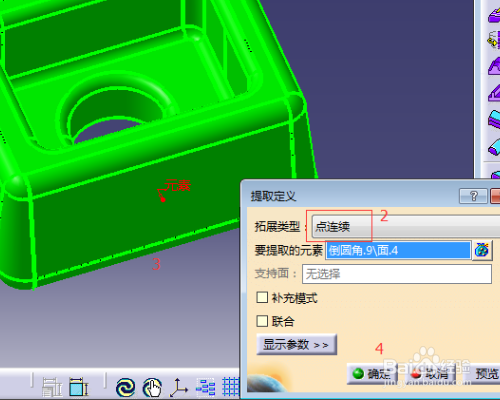

从实体中提取面。我们先使用“提取”命令，按图示1、2、3、4步骤操作后，得到一个该零件的曲面模型（此时可以在操作树下面看到有一个提取操作），但此时该模型还是一个整体的面，需要打散后才能编辑曲面。

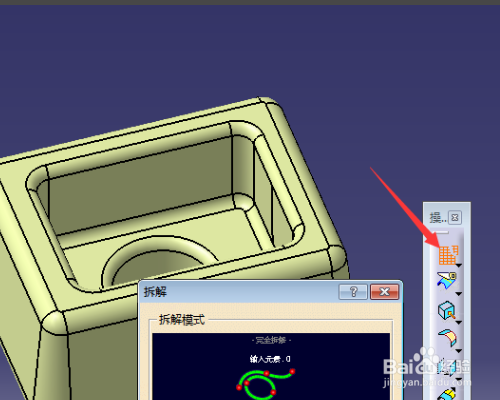

分解曲面。使用图示分解命令将整体的曲面模型分解成一个个面体，此时可从树状图中看到多了很多单独的面，并且可以对其中任意一个面单独编辑。从形状树言强中隐藏掉实体和整体曲面部分。

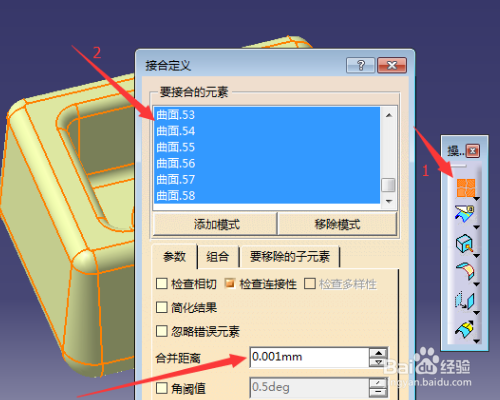

接合曲面。对分散的片体编辑完后，需要将这些片体接合成一个整体才能生成实体模型。按图示步骤忌码五操作即可。
