下面讲解cad的公差标注及文字标注。工具/原料moreautocad 2007电脑方法/步骤打开cad软件1/1分步阅读

双击已安装的cad软件。

方法/步骤2 对尺寸进行公差标注1/8

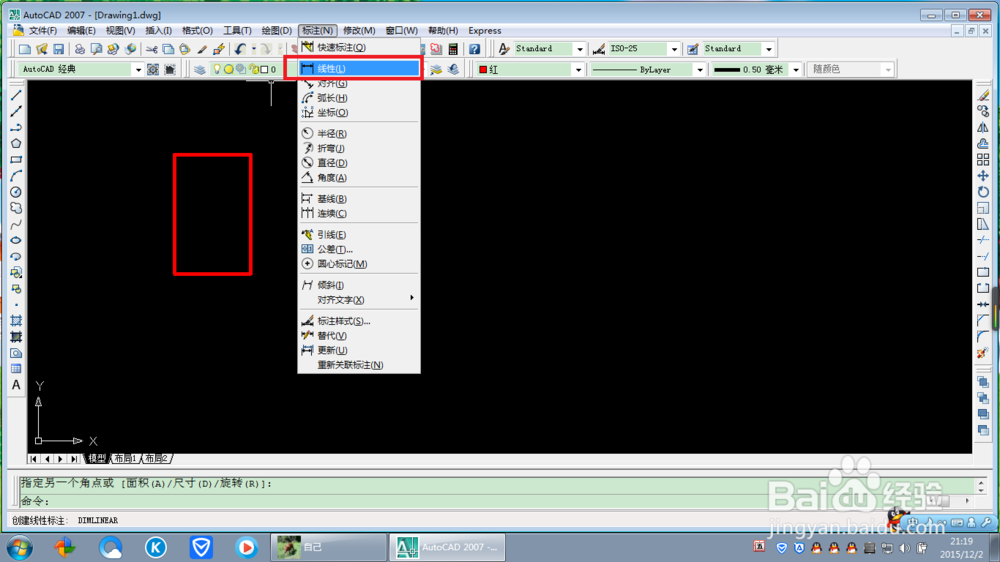

绘好图后，选择标注/线性标注。详情见下图。

2/8

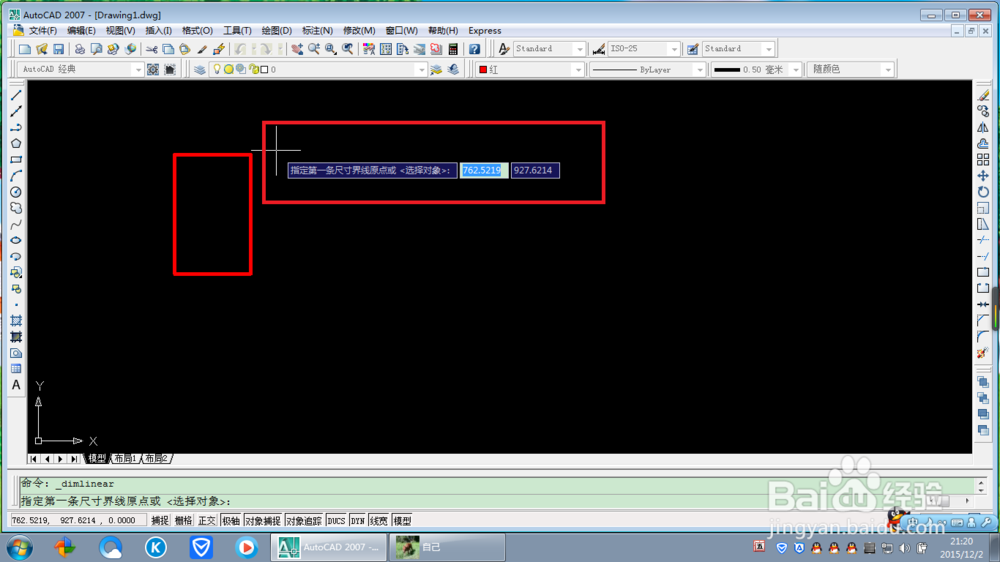

依次选择需要标注的位置，选择第一个点和第二个点。

3/8

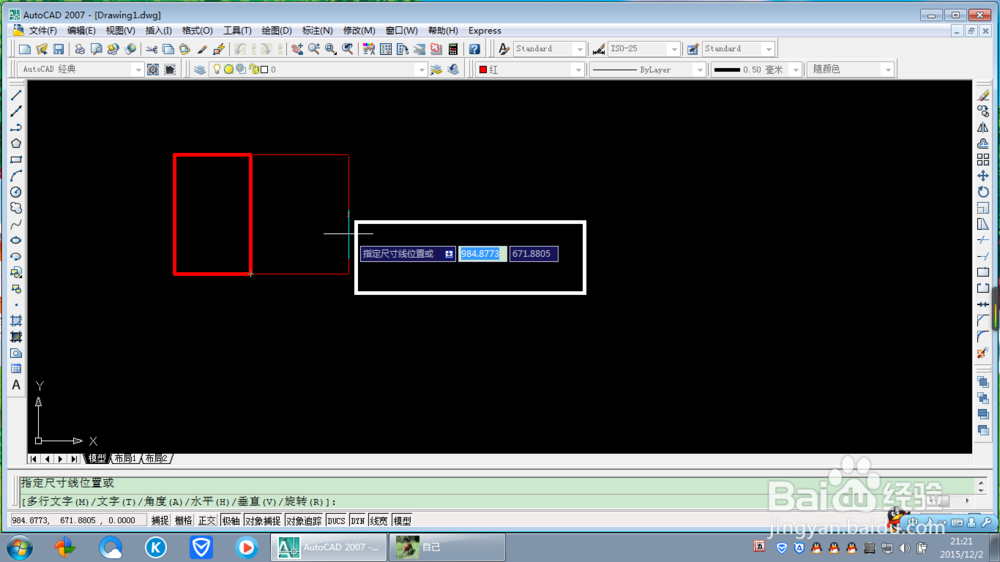

选好后，按右键，弹出下一个窗口。

4/8

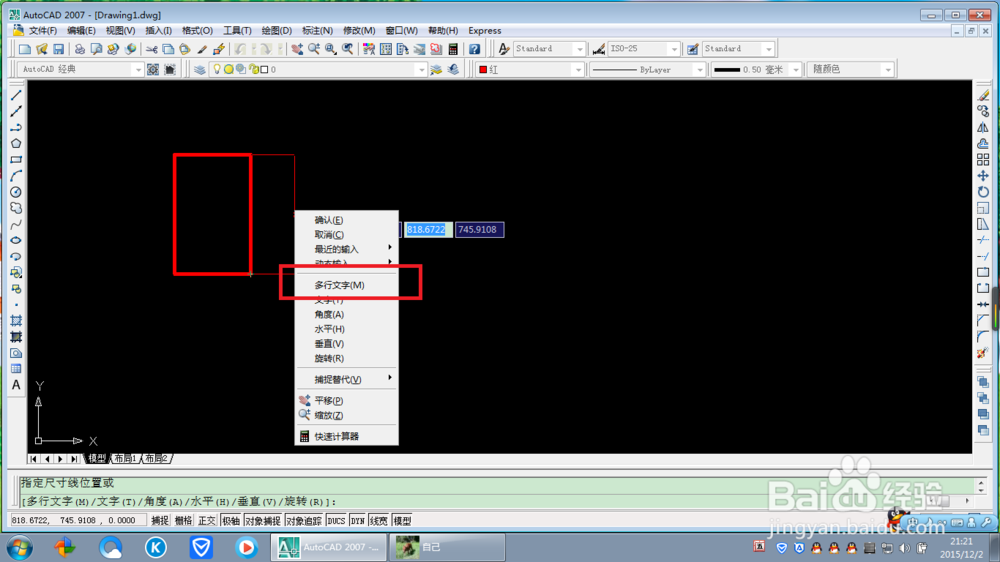

此时选择多行文字。

5/8

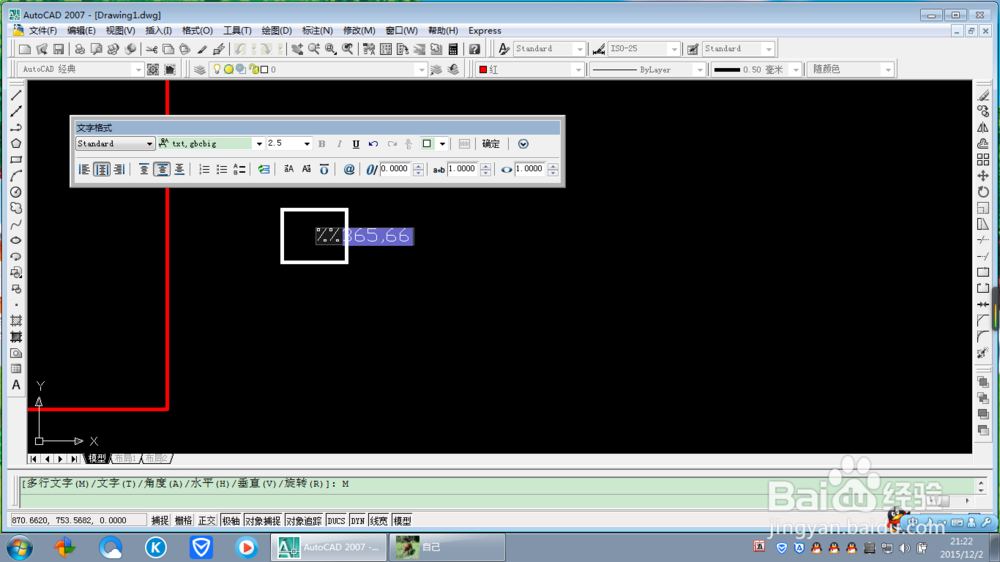

在已知尺寸前输入“%%c”即为罗马的直径（坏）

6/8

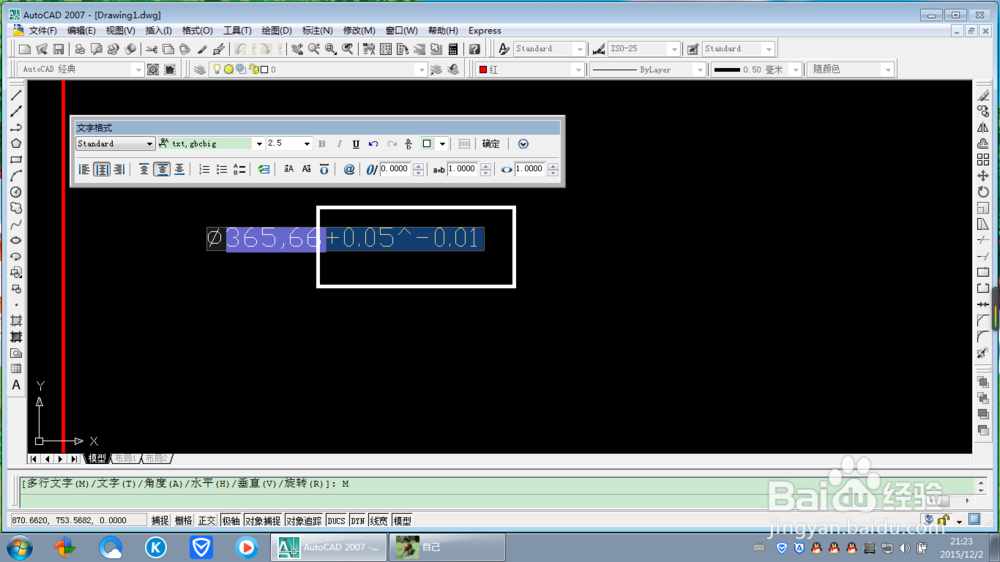

在后面输入“+0.05^-0.01”即实际要设置的偏差，这仅为样例。

7/8

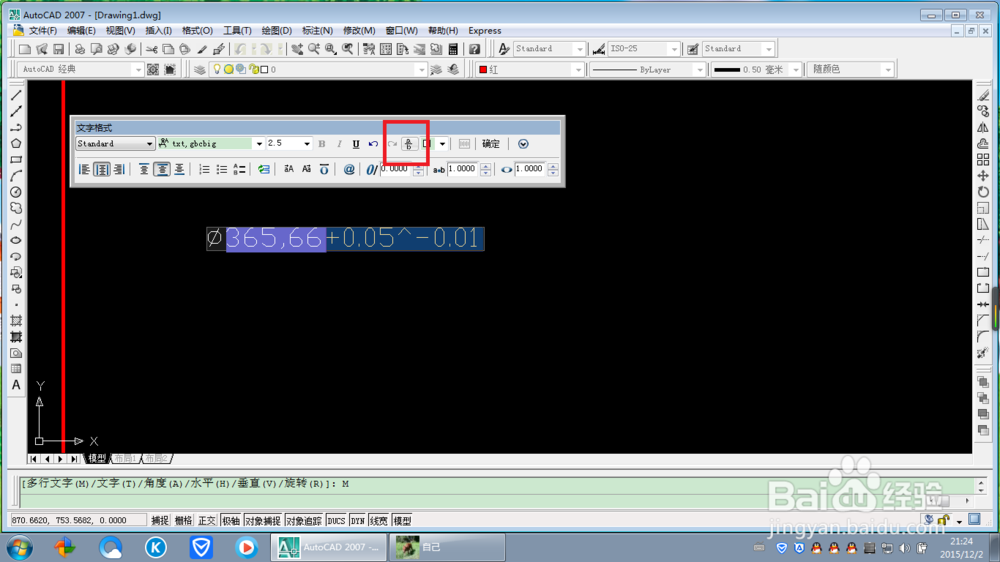

然后点击图中堆叠图标。

8/8

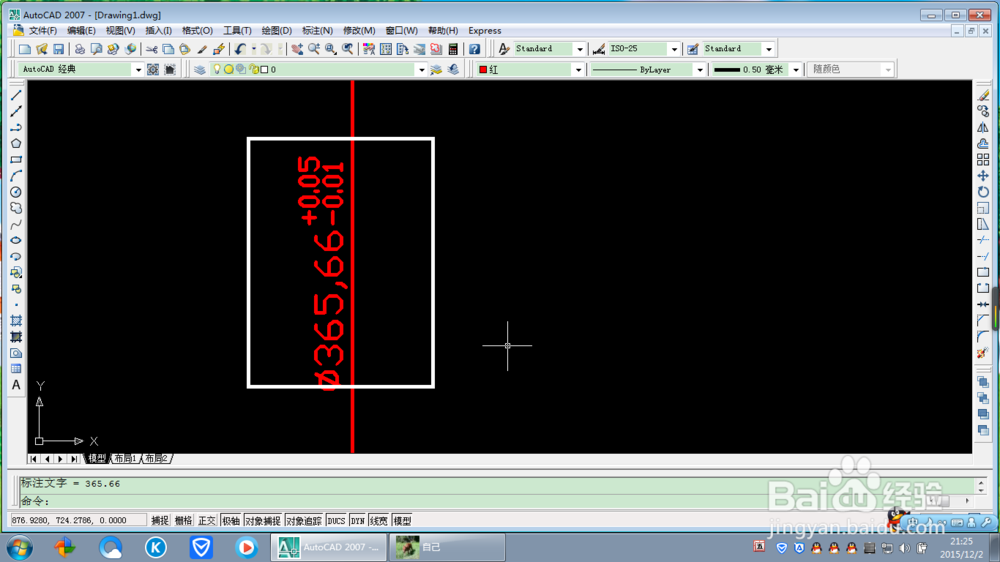

下图即为之后的效果。

方法/步骤3 其它输入文字的方法1/4

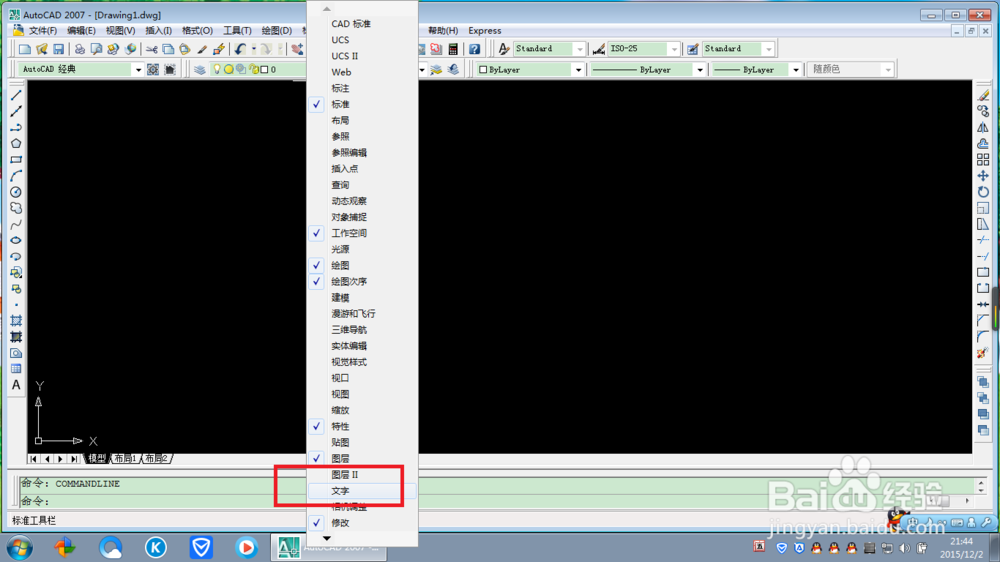

随便选择图标，右击，选择文字。

2/4

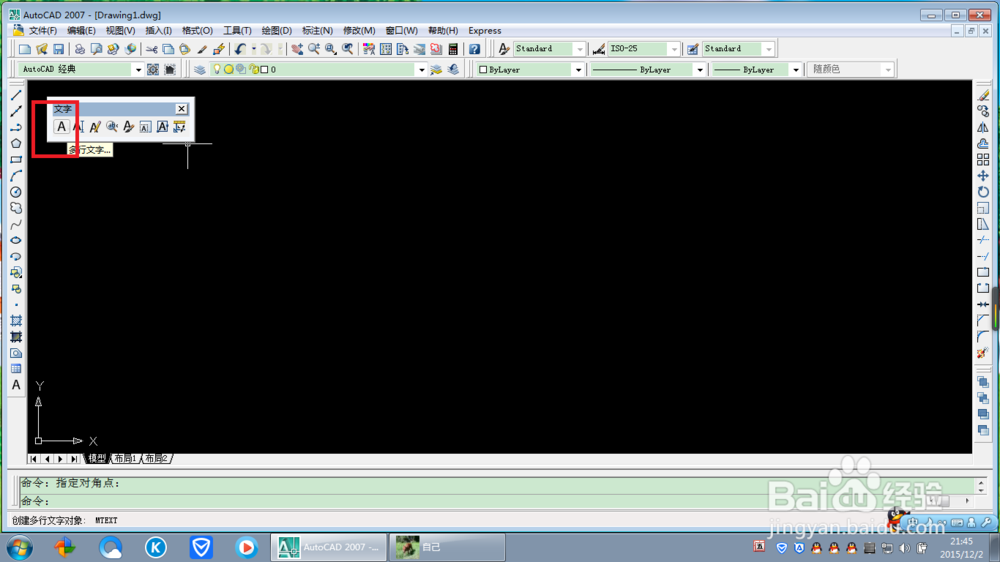

弹出文字窗口，选择多行文字。

3/4

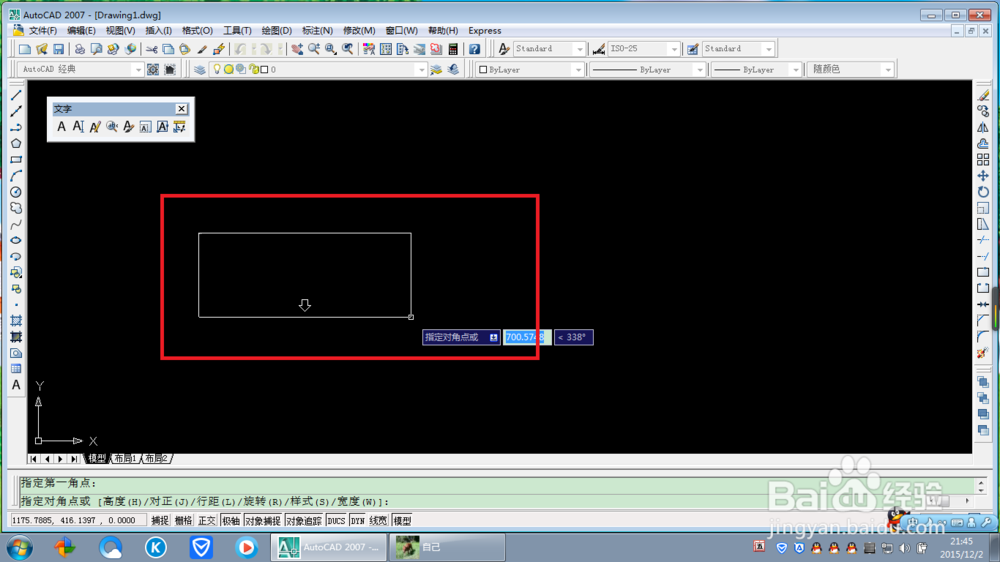

接下来，选择需要输入的区域。

4/4

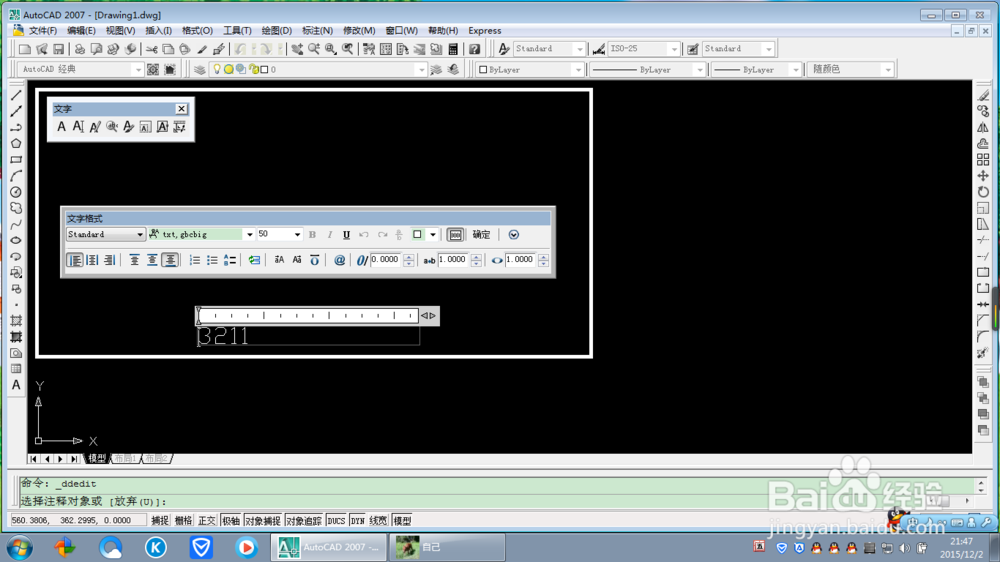

最后输入想要的文字即可。选中文字可进行字号、字体、对齐方式等操作。

注意事项

可以根据需求一步一步来。
