CAD在钣金行业常用的一款绘图软件，钣金下料时用CAD处理三维软件生成的展开料时有大量折弯线需要删除，这一步工作量大而且枯燥，现在分享一个秒删折弯线的方法，希望对大家有帮助工具/原料more电脑Auto CAD2010及其以上版本方法/步骤1/8分步阅读

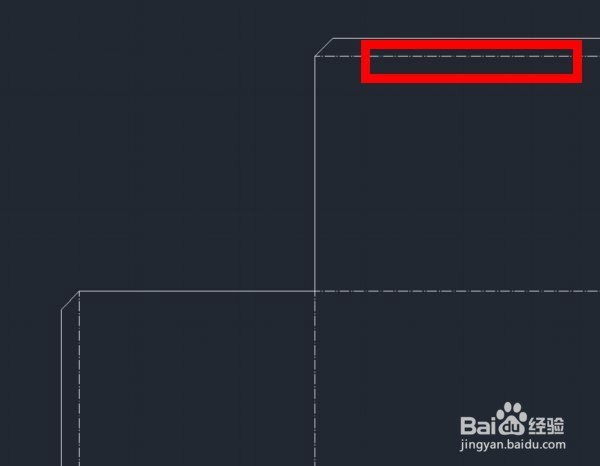

如图三维软件生成的展开料上边，每一个折弯边都有两条虚线代表折弯线

2/8

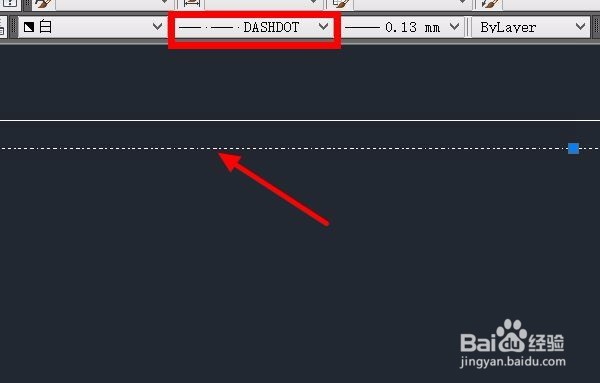

选择任意虚线查看线型（因为三维软件生成的折弯线都是统一线型），如果CAD没有设置特性栏可根据第三步提供方法设置

3/8

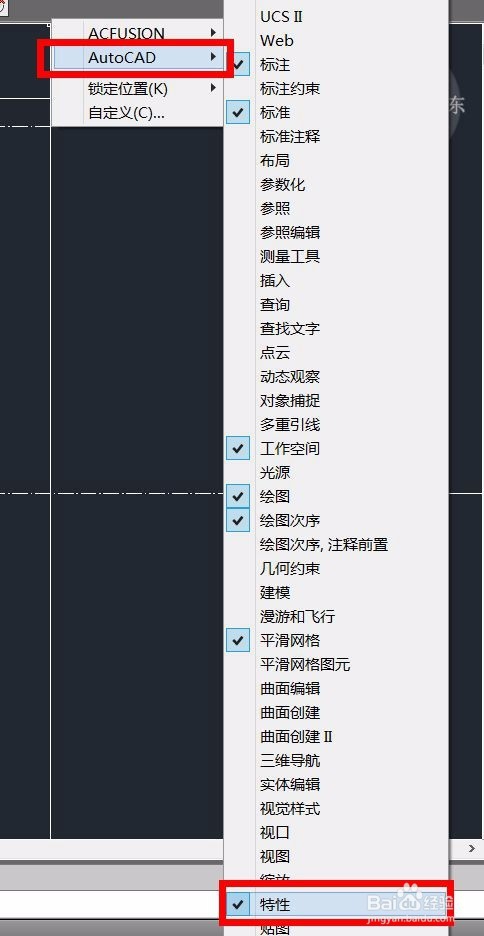

选择CAD软件边框右键点击，选择Auto CAD 再选择特性，这样特性栏就出来了，拖到自己习惯使用的地方，我的是放在顶部

4/8

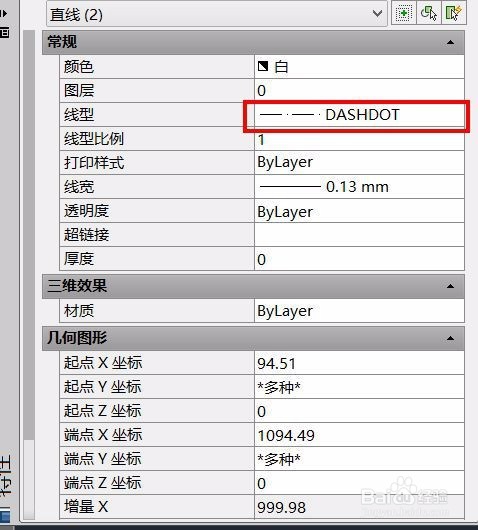

查看特性还有一种方法就是选择虚线，右键点击选择特性直接查看

5/8

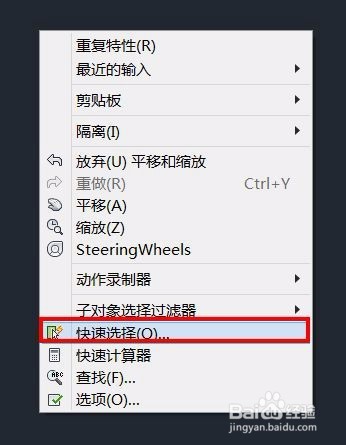

按ESC取消选择，在CAD图纸空白处右键点击选择快速选择命令，当然也可以用快捷命令

6/8

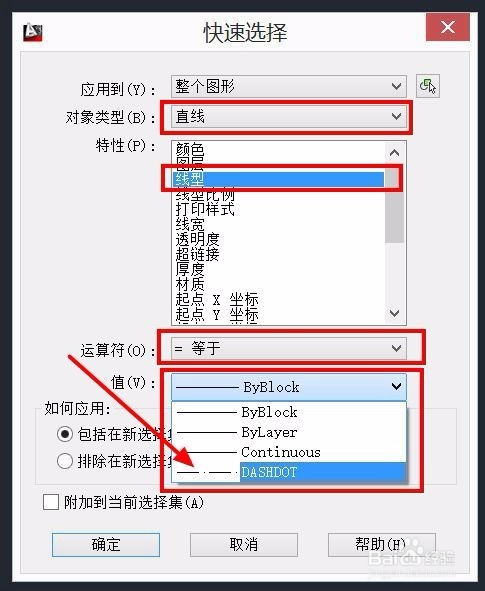

对象类型选择直线，特性选择线型，运算行选择=，值选择我们刚刚看到的那个线型，单击确定

7/8

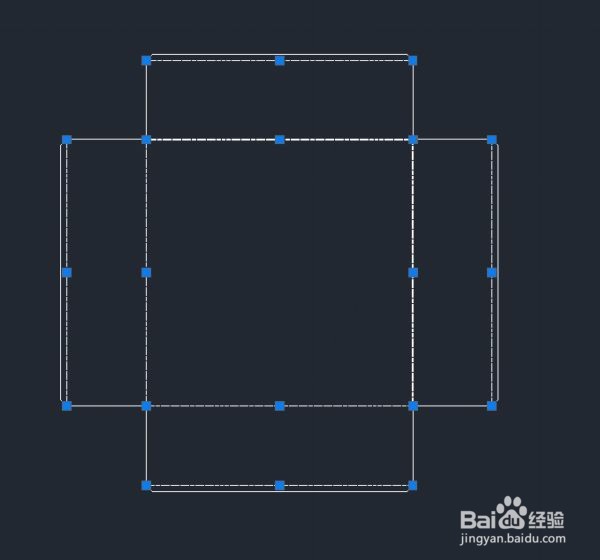

此时所有虚线都被选中，直接删除即可

8/8

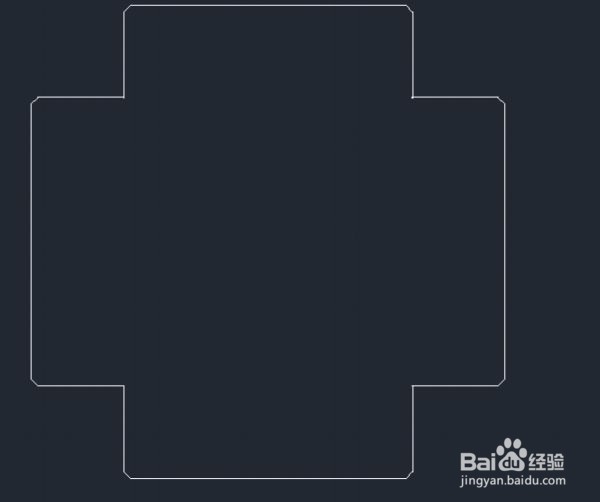

这张是删除虚线的效果，是不是干净快捷

注意事项

Auto CAD要2010以上版本，低版本的我没有用过不知道是否可行
